Ankerschraube L-Form (abgewinkelte Schraubverbindung) M12×500 mm – verzinkt
Ankerschraube L-Form (Hakenschraube) ist ein Schraubverbinder aus Stahl mit abgewinkeltem Ende, der für die dauerhafte Verankerung von Mauerlatten und anderen Holzelementen in Ringbalken aus Beton vorgesehen ist. Die L-förmige Abwinkelung sorgt für eine sichere Verankerung im Beton, und das M12-Gewinde ermöglicht nach dem Aushärten des Betons eine präzise Einstellung der Anpresskraft der Mauerlatte.
Anwendung
- Verankerung von Mauerlatten in Stahlbetonringbalken von Wohn- und Wirtschaftsgebäuden
- Befestigung von Holzschwellen bei Holzskelettkonstruktionen
- Verankerung tragender Holzbauteile in Betonfundamenten und Betondecken
- Verbindung von Dachstuhlelementen mit der gemauerten Konstruktion

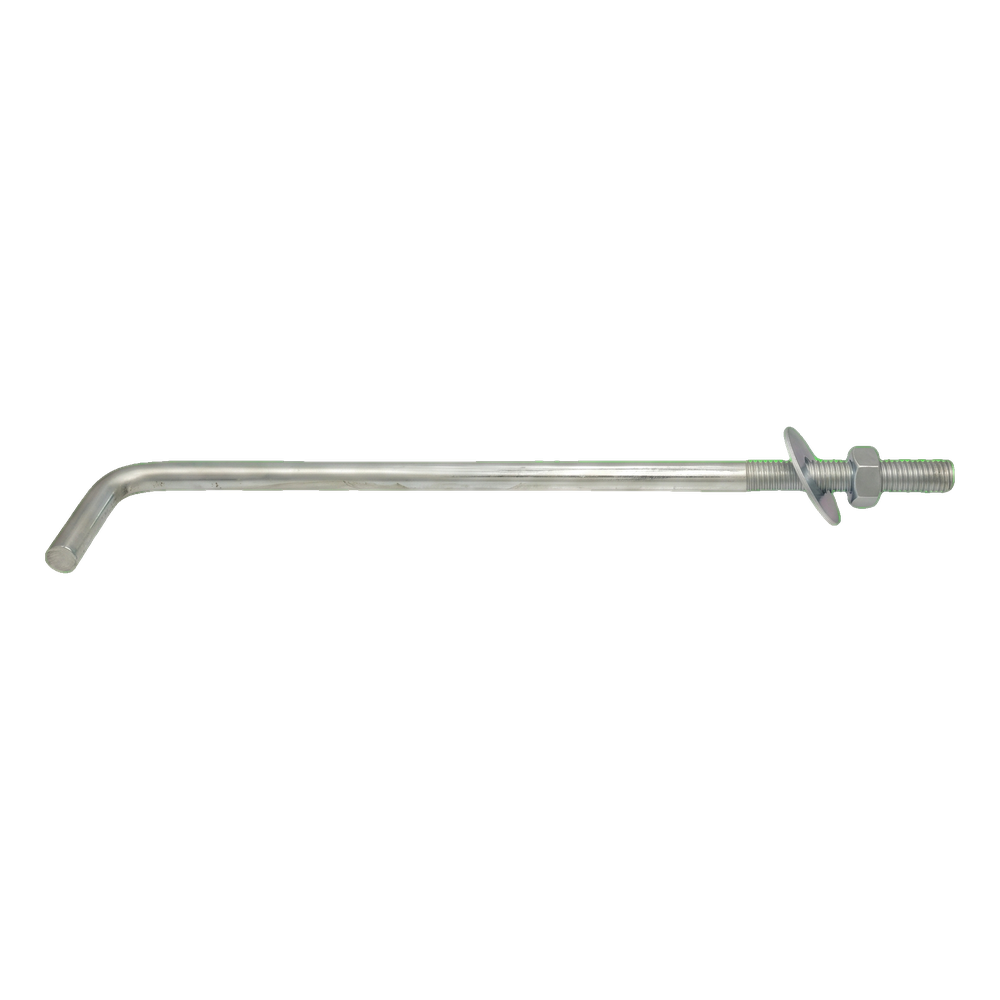

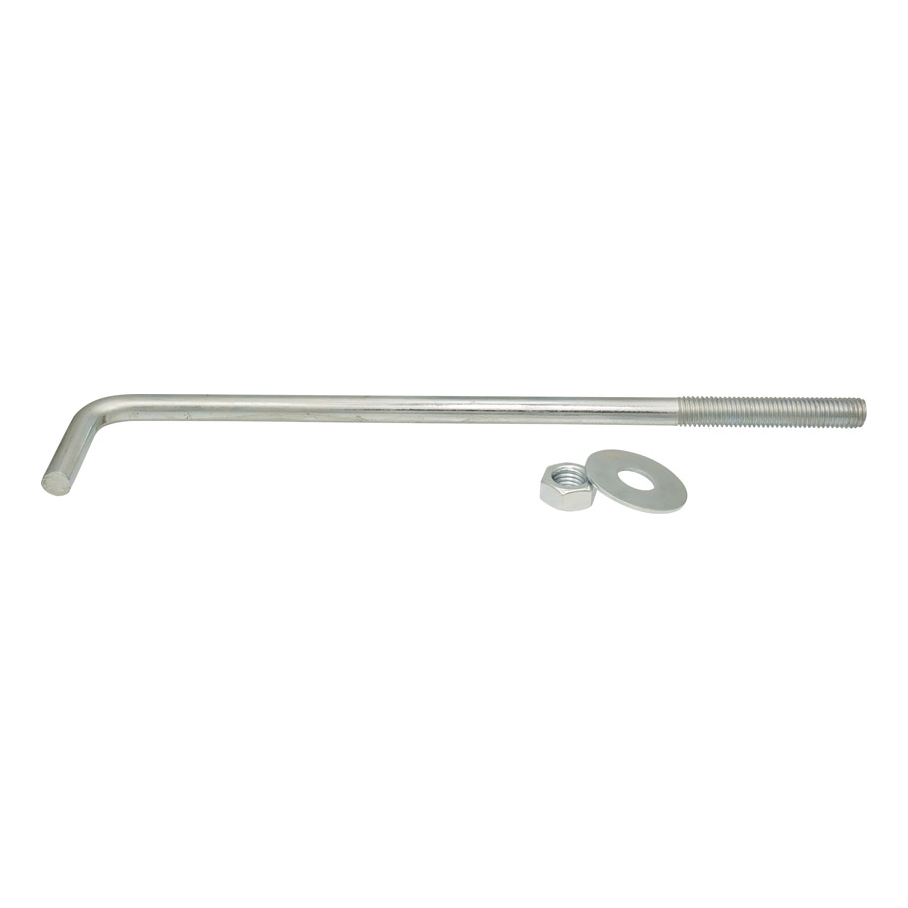

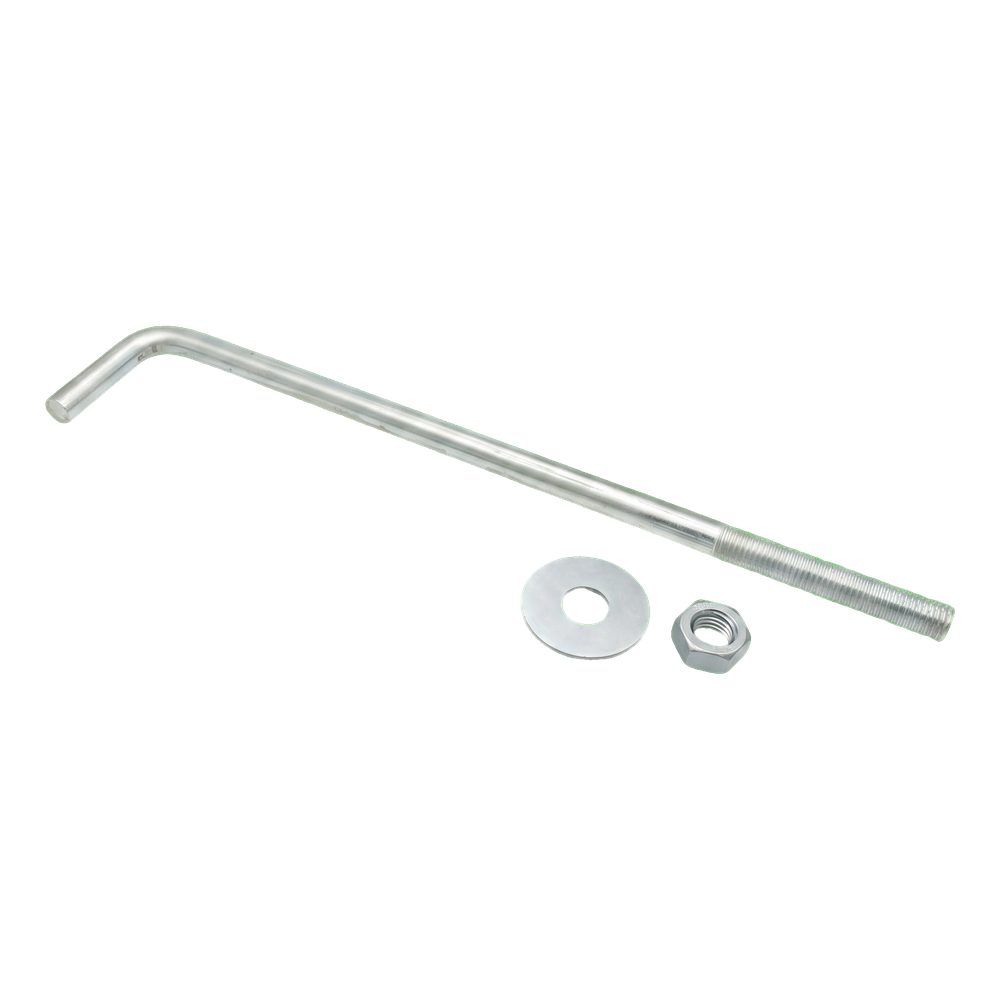

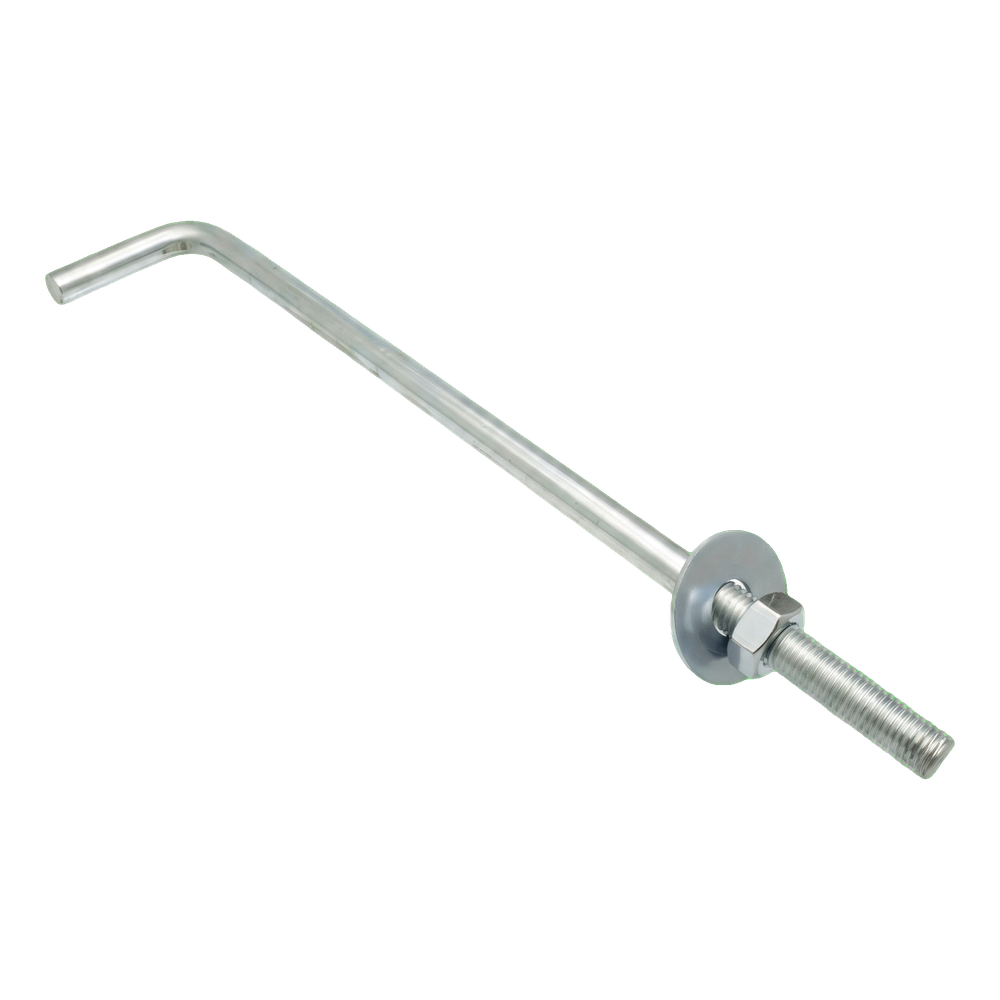

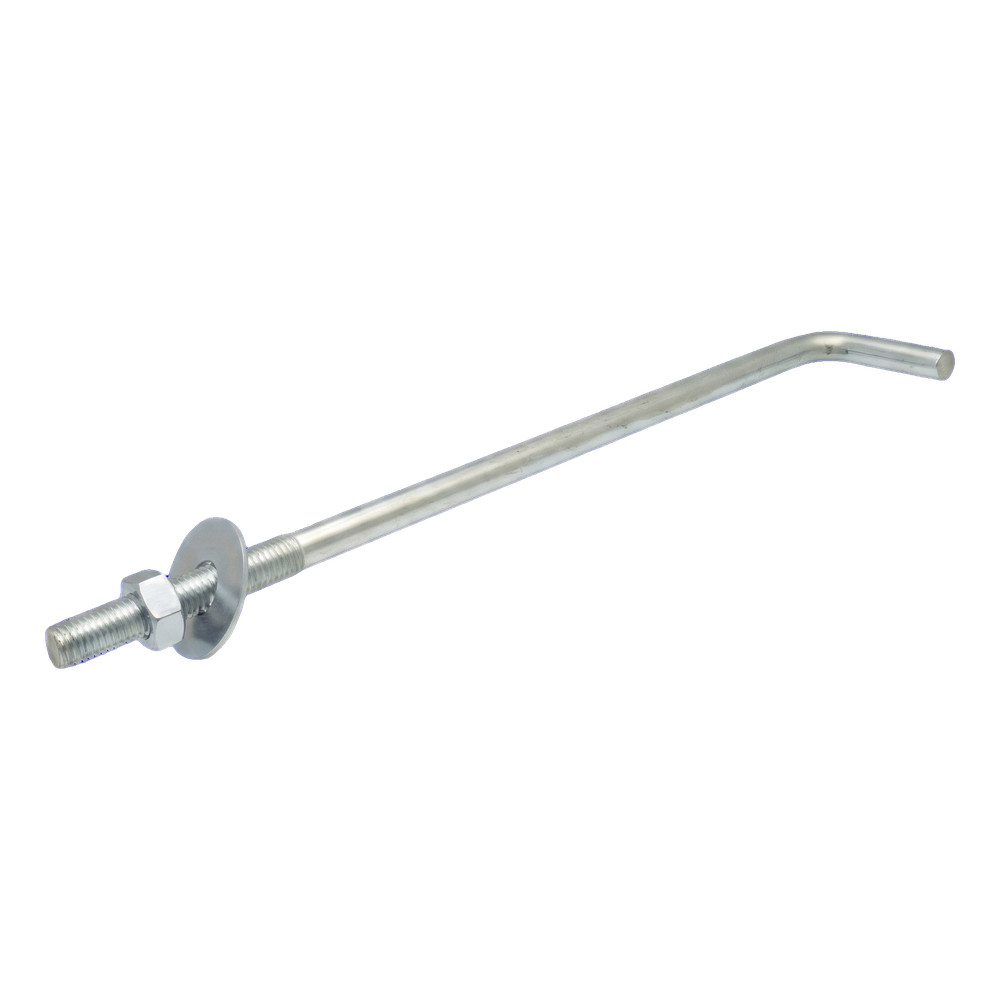

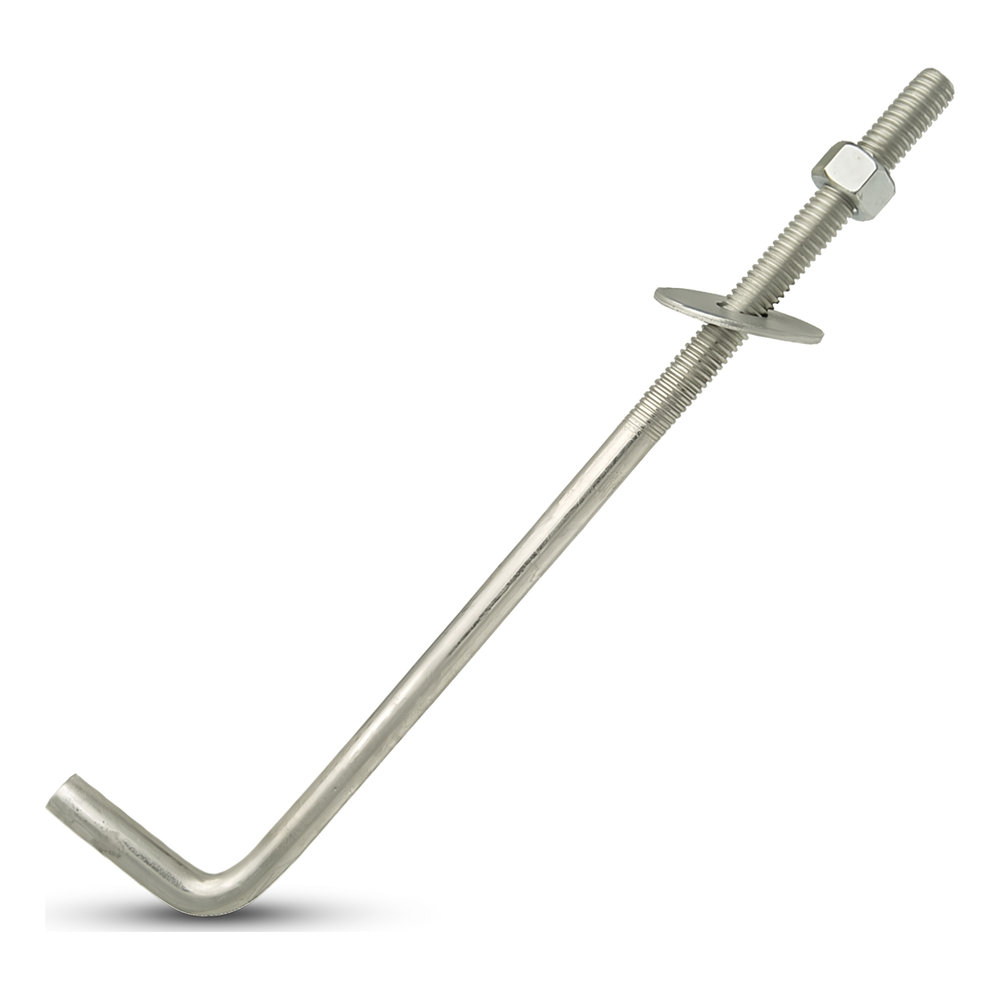

Die Ankerschraube wird als Set mit Mutter und runder Unterlegscheibe geliefert, sodass nach dem Einsetzen in den frischen Beton und dessen Aushärtung sofort mit der Befestigung der Mauerlatte begonnen werden kann — ohne zusätzliche Suche nach Zubehör. Die verzinkte Beschichtung schützt den Verbinder während der Aushärtezeit des Betons sowie über die gesamte Nutzungsdauer vor Korrosion.
Konstruktion und Abmessungen

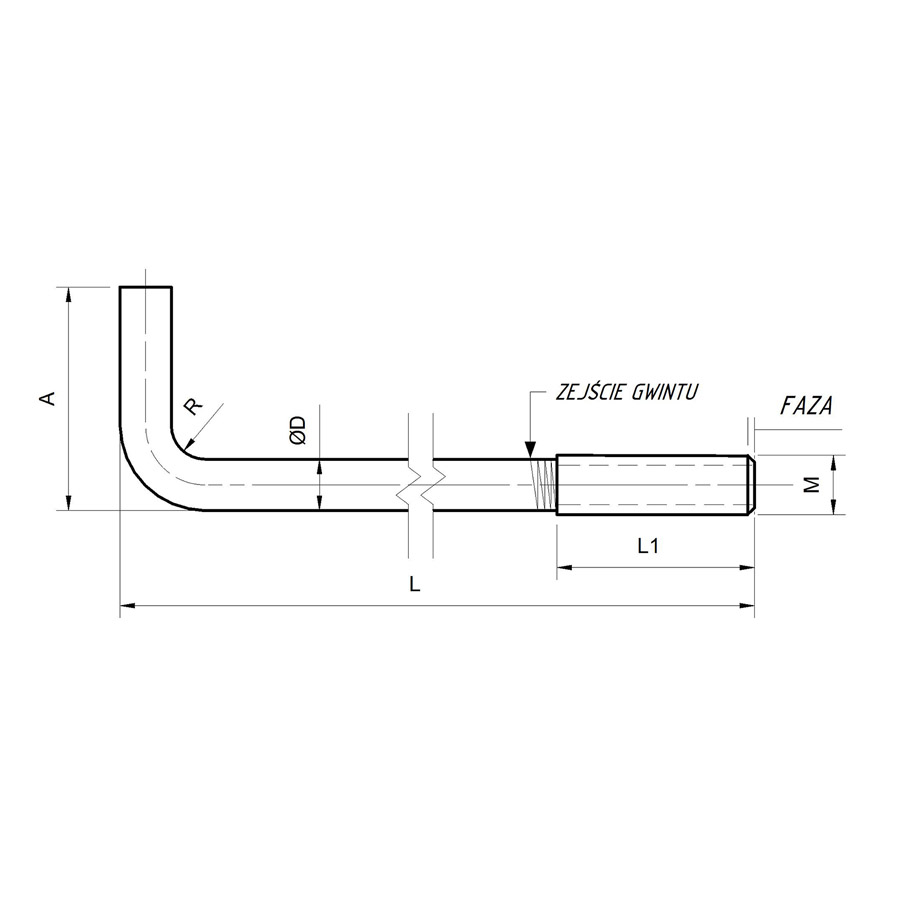

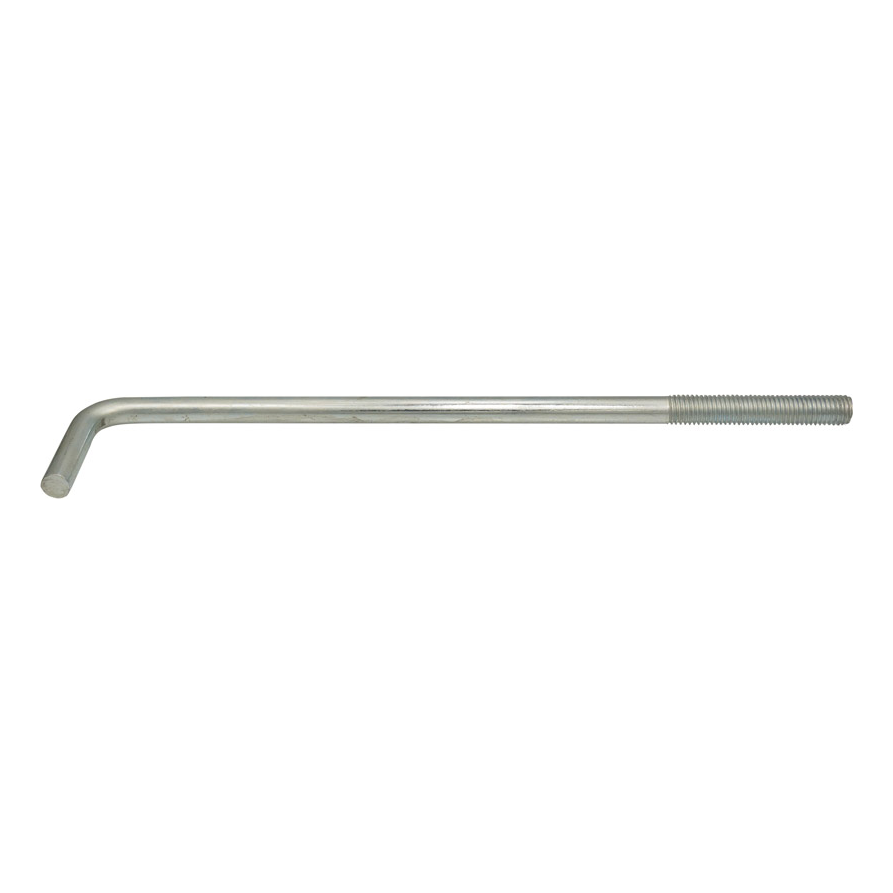

Der Verbinder hat die Form eines im rechten Winkel abgewinkelten Stahlstabs — der kürzere Schenkel (Maß A) wird im Beton einbetoniert, während der lange Schenkel (Maß L) durch die Bohrung in der Mauerlatte geführt wird und in einem metrischen M12-Gewinde der Länge L1 endet. In der technischen Zeichnung sind außerdem der Biegeradius R, der Schaftdurchmesser ØD sowie die Fase am Gewindeende zu sehen, die das Aufdrehen der Mutter erleichtert. Die Ankerschraube wird vor dem Betonieren in der Schalung positioniert — das abgewinkelte Ende muss nach unten zeigen und in ausreichender Tiefe im Beton einbetoniert werden, sodass der Gewindeteil so weit über den Ringbalken hinausragt, dass die Mauerlatte mit Mutter und Unterlegscheibe angepresst werden kann.
Technische Daten
| Gewindeart | M12 |
| Länge [mm] | 500 |
| Beschichtung | Verzinkt |
| Material | Stahl |
