PV-200-LGY-16

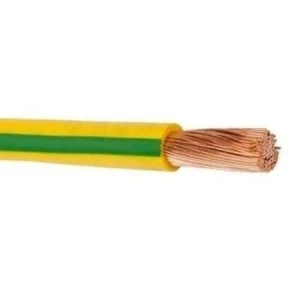

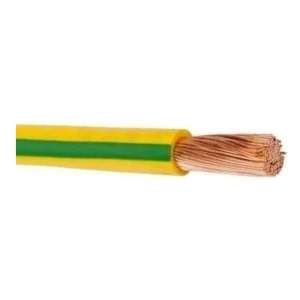

Erdungskabel LGY 16mm² Gelb-Grün
€ 4,67
Nettopreis: € 3,89
PV-20-02

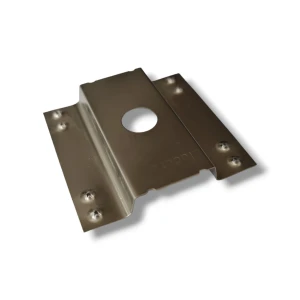

Erdungsplatte Typ Ω aus Edelstahl A2 für Photovoltaikmodule
€ 0,12
Nettopreis: € 0,10
PV-20

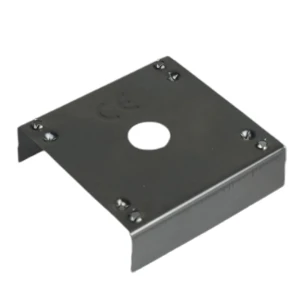

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm
€ 0,06
Nettopreis: € 0,05
PV-24-01

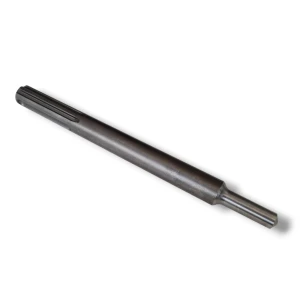

Erdungsstab-Eintreiber mit SDS MAX Aufnahme 18x220mm feuerverzinkt
€ 22,82
Nettopreis: € 19,02
PV-20-04

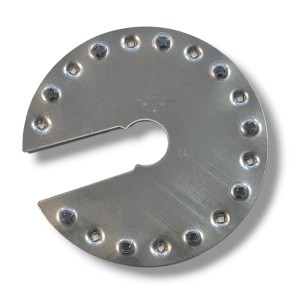

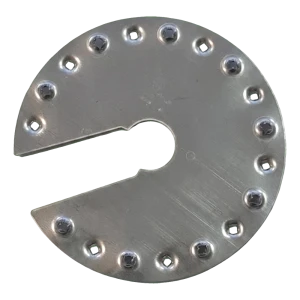

PV-Erdungsscheibe rund mit Aussparung Ø44 mm – Edelstahl A2
€ 0,11
Nettopreis: € 0,09
PV-20-03

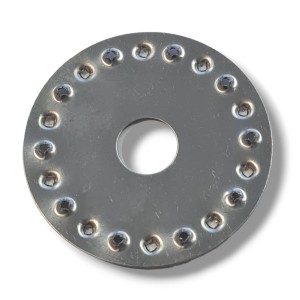

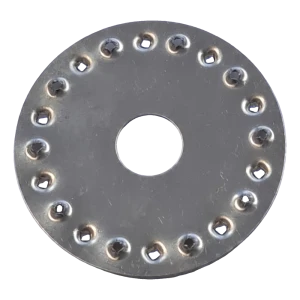

PV-Erdungsscheibe rund, voll, Ø35 mm – Edelstahl A2
€ 0,12
Nettopreis: € 0,10
001-774
Steckbarer Erder mit Morsekegelverbindung Ø 16 x 1500 mm E – feuerverzinkter Stahl
€ 7,60
Nettopreis: € 6,34
Erder, Scheiben und Stäbe für die Erdung von PV-Anlagen
Die Kategorie Erdungselemente umfasst die Teile für Erdung und Potentialausgleich. Dazu gehören Kontaktscheiben und -platten aus Edelstahl für PV-Modulrahmen, ein steckbarer Erder, ein Erdungsstab-Eintreiber mit SDS MAX Aufnahme und ein gelb-grünes Erdungskabel. Die Produkte richten sich an Installateure von Photovoltaik- und Blitzschutzanlagen.
Das finden Sie in dieser Kategorie
- PV-Erdungsscheiben und -platten: Edelstahl A2 (1.4301, Güte 304), 40×40 mm, Typ Ω 40×42×6 mm sowie runde Ausführungen mit Ø35 mm und Ø44 mm.
- Steckbarer Erder: feuerverzinkter Stahl, Ø16 mm, 1500 mm Segmentlänge, Morsekegelverbindung, 2,4 kg.
- Eintreiber: SDS MAX Aufnahme, feuerverzinkter Stahl, 18x220 mm, für den Einsatz mit Bohrhämmern.
- Erdungskabel: LgY 16 mm², gelb-grün, PVC-Isolierung, 450/750 V, feindrähtiger Kupferleiter der Klasse 5.
So wählen Sie richtig
- Anwendung: Scheiben und Platten verbinden PV-Modulrahmen leitend mit der Unterkonstruktion. Der Erder eignet sich für die vertikale Erdung in Blitzschutzanlagen.
- Material: Die PV-Kontaktteile bestehen aus Edelstahl A2 (1.4301, Güte 304). Erder und Eintreiber sind aus feuerverzinktem Stahl.
- Größe und Bohrung: Wählen Sie Scheibe oder Platte passend zu Ihrer Befestigung. Die Montage- bzw. Mittenbohrungen reichen je nach Modell von 8 mm bis Ø9 mm.
- Werkzeugkompatibilität: Der Eintreiber hat eine SDS MAX Aufnahme. Prüfen Sie daher, ob Ihr Bohrhammer diese aufnimmt.
- Leiter: Das LgY-Kabel hat einen Querschnitt von 16 mm² und ist für Temperaturen von -40 °C bis +70 °C geeignet.
Typische Einsatzbereiche
Die Scheiben und Platten werden unter einer Schraube montiert. Ihre Zähne oder Zinken durchdringen die isolierende Eloxalschicht der PV-Modulrahmen und erreichen das darunterliegende Aluminium. So entsteht eine durchgehende elektrische Verbindung zu Montageschienen und Unterkonstruktion. Der steckbare Erder wird für die vertikale Erdung von Gebäuden und Industrieanlagen eingesetzt. Das Kabel kommt in Verteilern und elektrischen Anlagen zum Einsatz.
Häufig gestellte Fragen
Warum haben PV-Erdungsscheiben Zähne oder Zinken?
Die Eloxalschicht auf den Modulrahmen ist ein Isolator. Die scharfen Zähne oder Zinken durchdringen sie beim Anziehen der Schraube. Sie erreichen das darunterliegende Aluminium und stellen die elektrische Verbindung her.
Womit werden die Erder in den Boden getrieben?
Der Eintreiber 18x220 mm hat eine SDS MAX Aufnahme. Er ist für Bohrhämmer ausgelegt und zum Einbringen von Erdern in unterschiedlichen Bodenarten geeignet.
Welchen Temperaturbereich hat das LgY-Kabel 16 mm²?
Das Kabel hat eine PVC-Isolierung und einen feindrähtigen Kupferleiter der Klasse 5. Der Einsatztemperaturbereich liegt zwischen -40 °C und +70 °C.
Sie sind unsicher, welche Erdungsteile zu Ihrer Installation passen? Kontaktieren Sie unseren technischen Support – wir helfen Ihnen bei der Auswahl.
