Ankerschraube L-Form (abgewinkelter Gewindebolzen) M12×350 mm – verzinkt

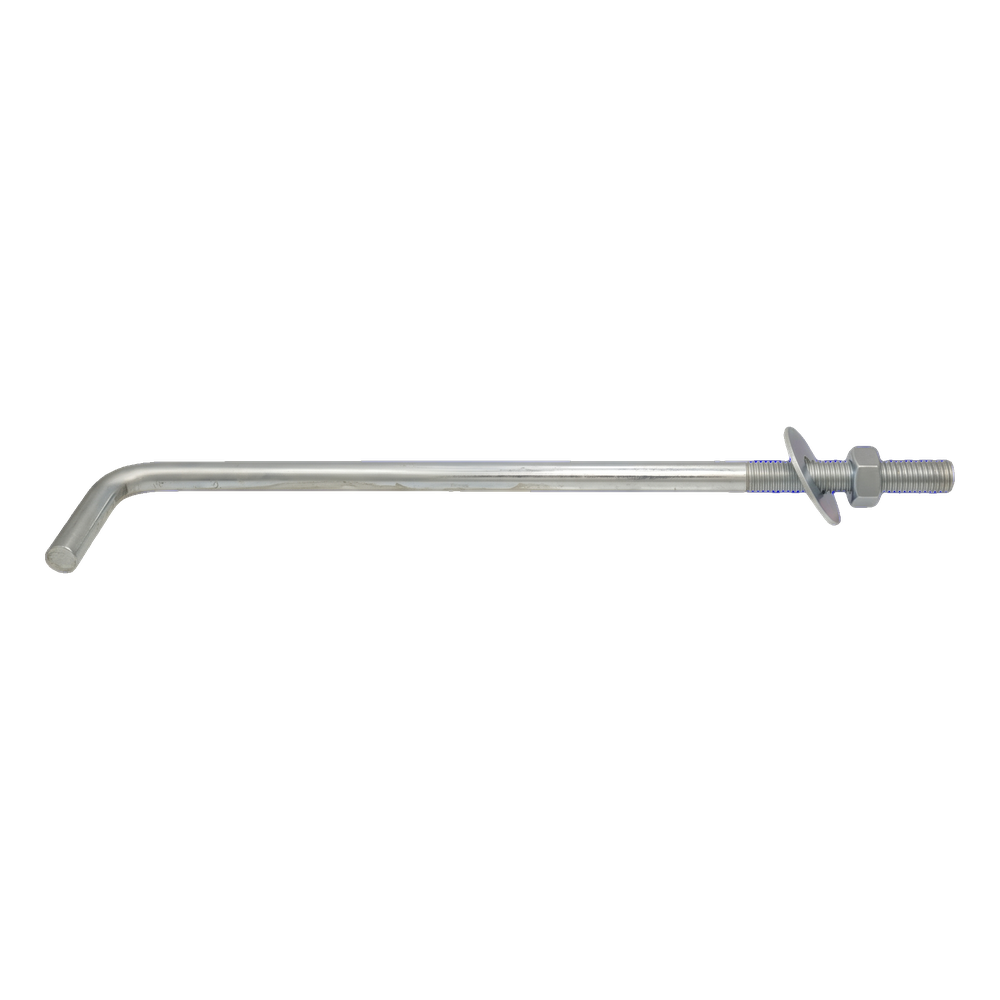

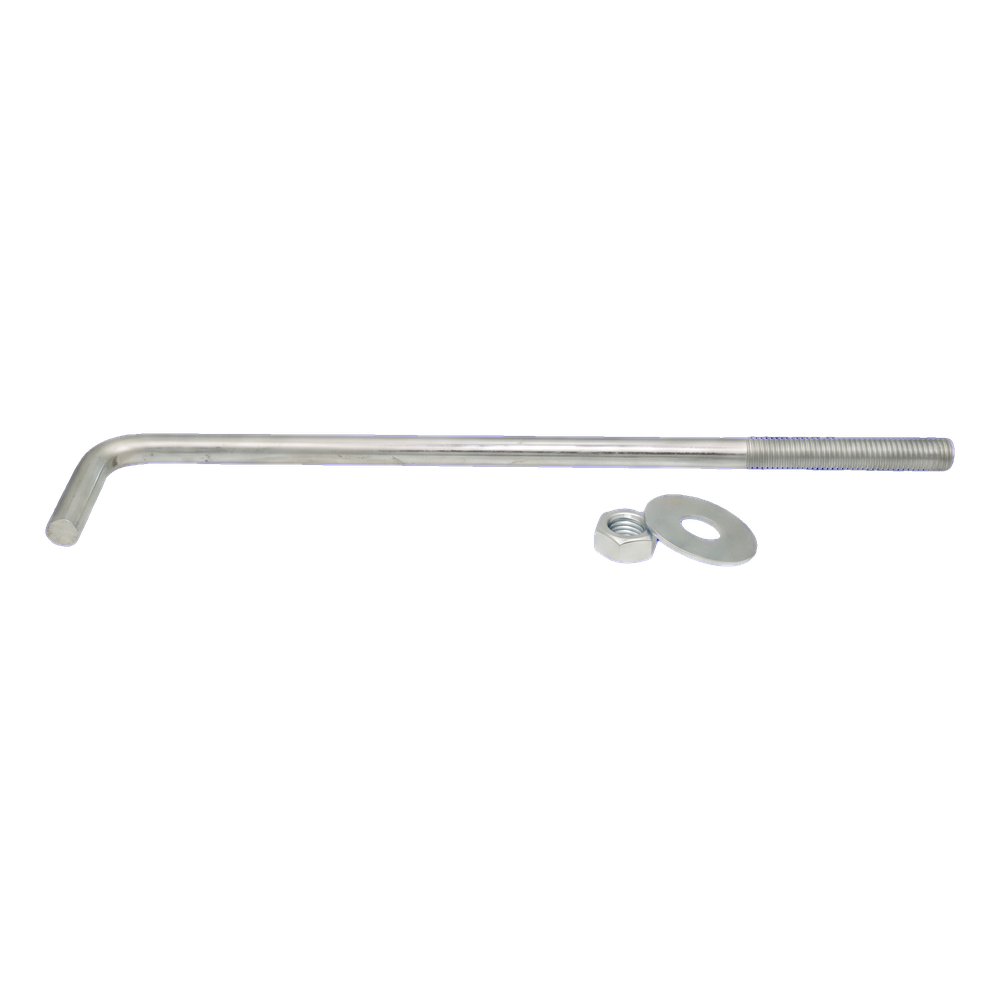

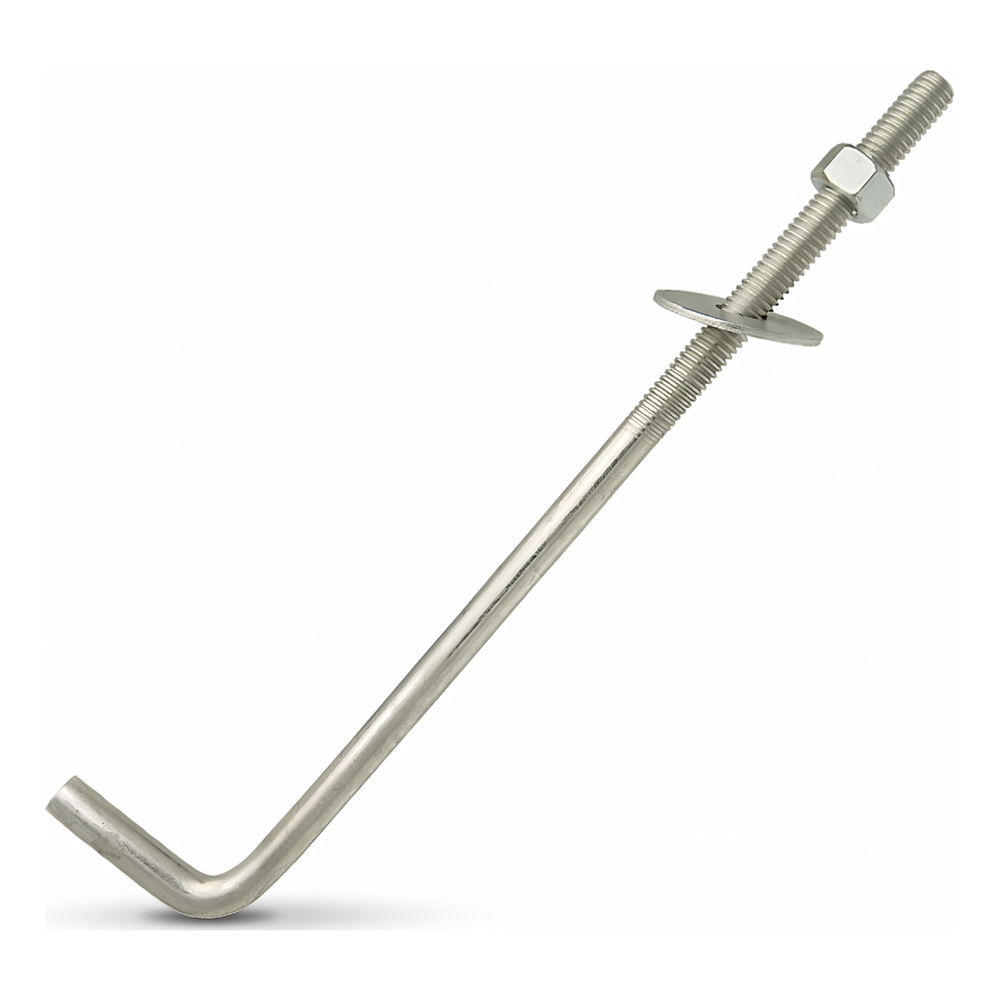

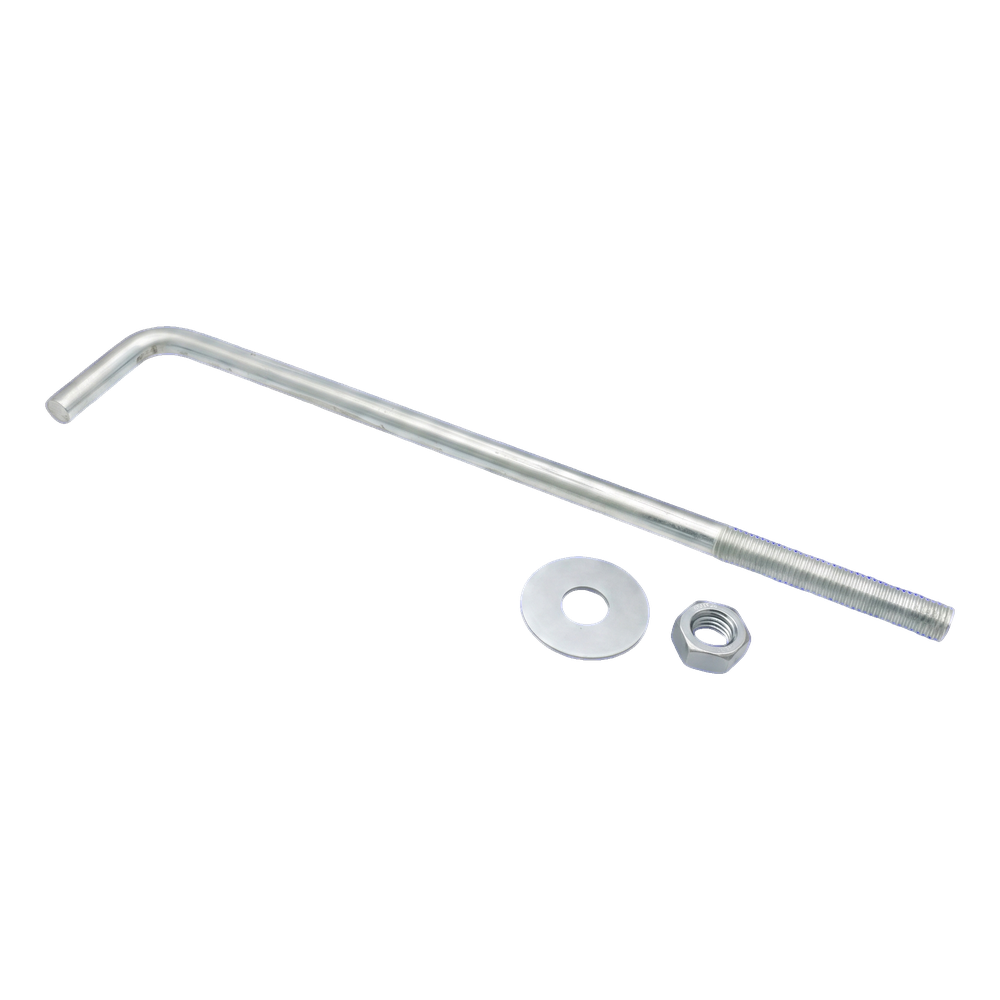

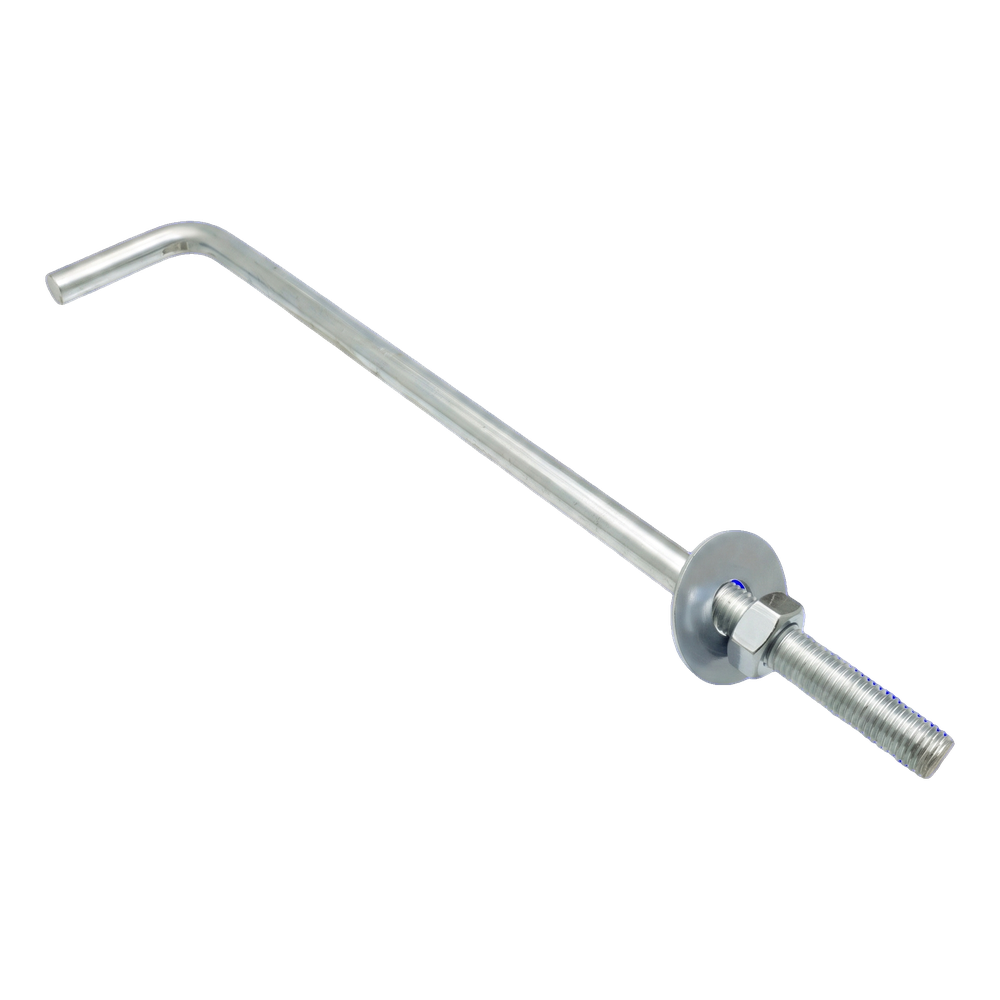

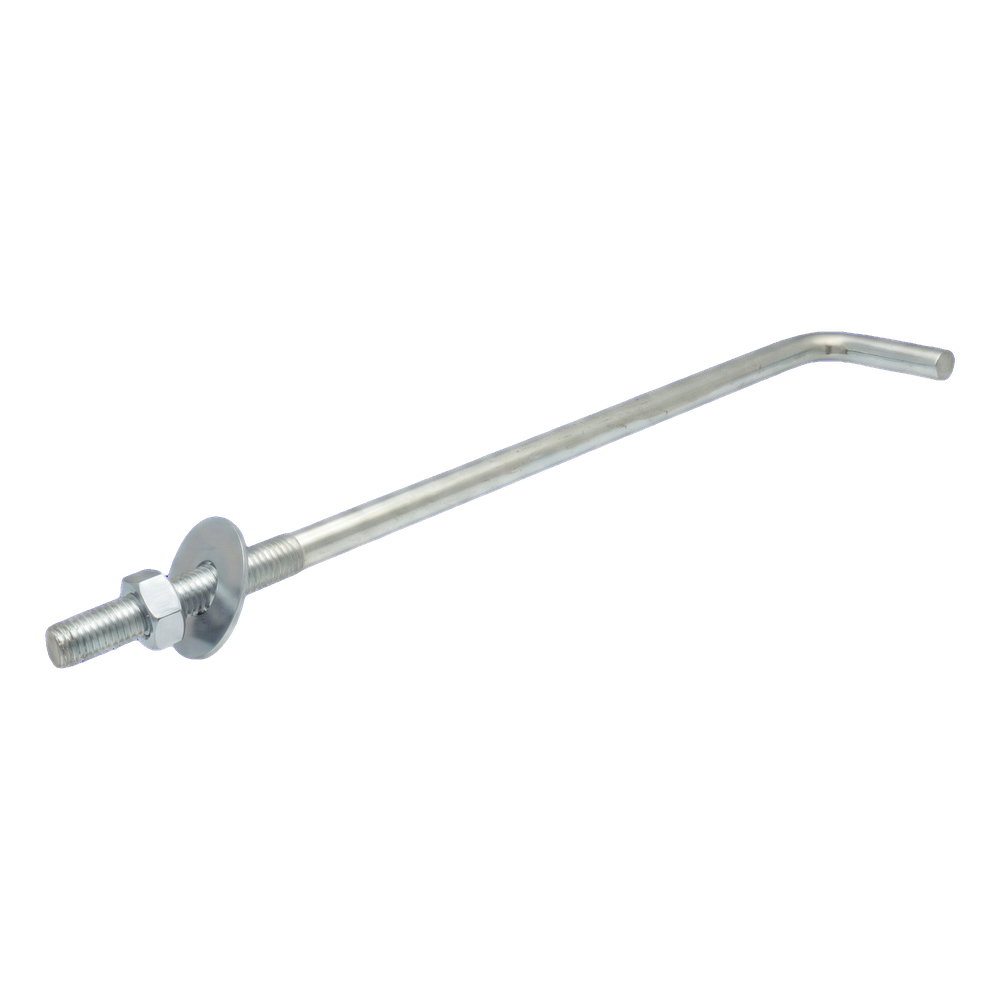

Die Ankerschraube L-Form (Hakenschraube) dient zur dauerhaften Verankerung der Mauerlatte im Stahlbeton-Ringanker. Der gebogene Stab mit M12-Gewinde und einer Länge von 350 mm wird in den frischen Beton des Ringankers eingesetzt. Nach dem Aushärten des Betons ragt der Gewindeteil über den Ringanker hinaus und ermöglicht das Festziehen der Mauerlatte mit Mutter und Unterlegscheibe. Das Element wird komplett mit Sechskantmutter und runder Unterlegscheibe geliefert, was die Materialzusammenstellung auf der Baustelle beschleunigt.
Anwendung
- Befestigung von Mauerlatten an Stahlbeton-Ringankern im Holzrahmenbau und im traditionellen Bau
- Verankerung von Holzschwellen und tragenden Balken im Beton
- Montage von Dachunterkonstruktionen – traditionelle und vorgefertigte Dachstühle
Aufbau der Ankerschraube

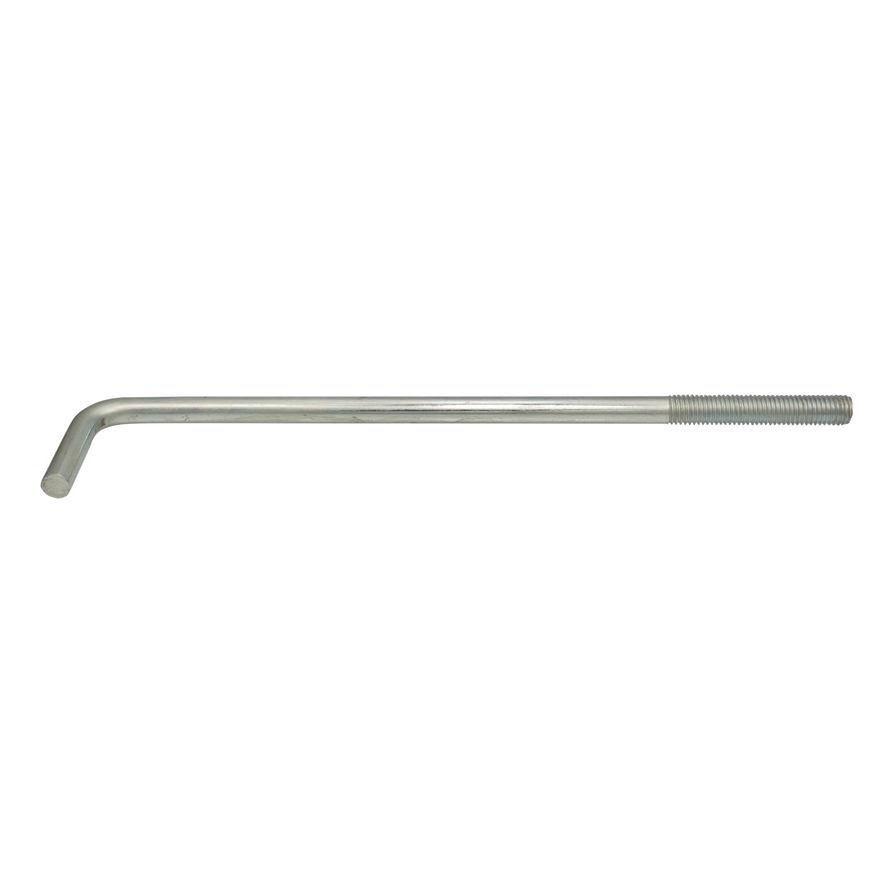

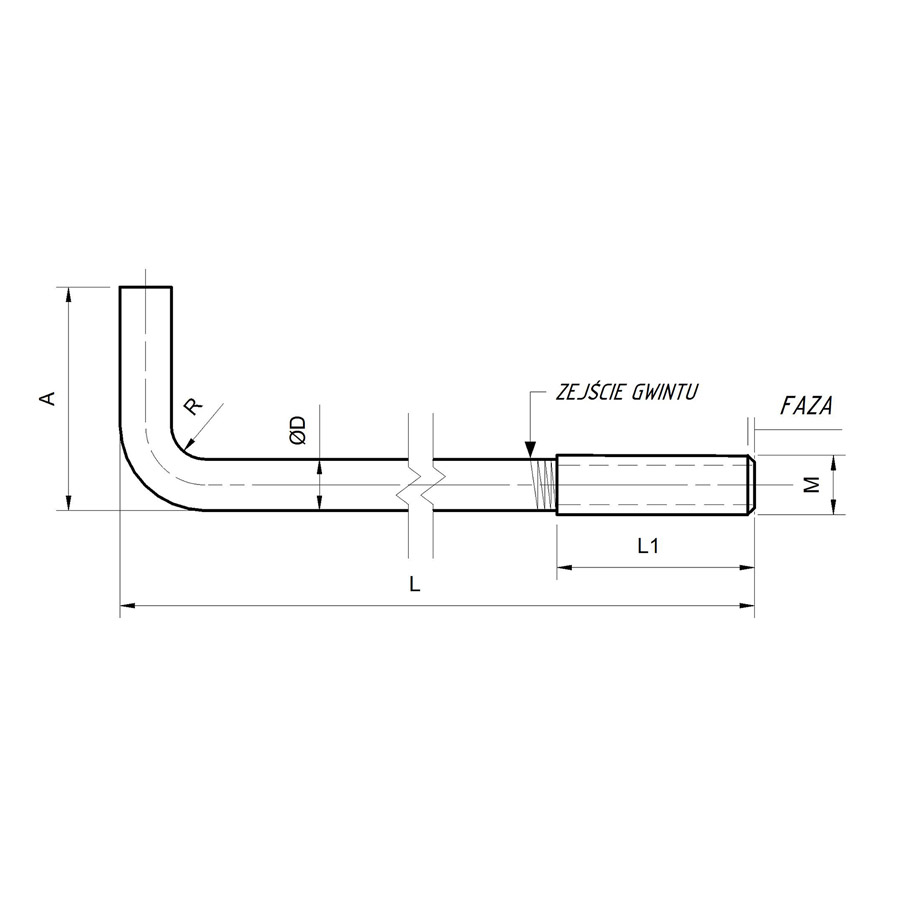

Die Ankerschraube hat die Form des Buchstabens L – der untere, abgewinkelte Teil (senkrechter Schenkel A) wird im Beton einbetoniert und dient als mechanische Verankerung. Der gerade Stababschnitt ist auf der Länge L1 mit einem metrischen Gewinde M12 versehen, mit einer Fase, die das Aufdrehen der Mutter erleichtert. Die technische Zeichnung zeigt folgende Bezeichnungen: L – Gesamtlänge, A – Höhe des abgewinkelten Schenkels, ØD – Stabdurchmesser, R – Biegeradius, L1 – Länge des Gewindeteils, M – Gewindegröße.
Die verzinkte Oberfläche bietet Korrosionsschutz im alkalischen Milieu des frischen Betons sowie bei der Lagerung auf der Baustelle. Die Abwinkelung des Schenkels im Winkel von 90° gewährleistet eine sichere Verankerung im Ringanker – Auszugskräfte werden durch den mechanischen Formschluss auf den Beton übertragen und nicht ausschließlich durch Reibung.
Technische Daten
| Gewindeart | M12 |
| Länge [mm] | 350 |
| Beschichtung | Verzinkt |
| Material | Stahl |
