Ankerschraube L-Form (gebogene Schraubverbindung) M14 × 350 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

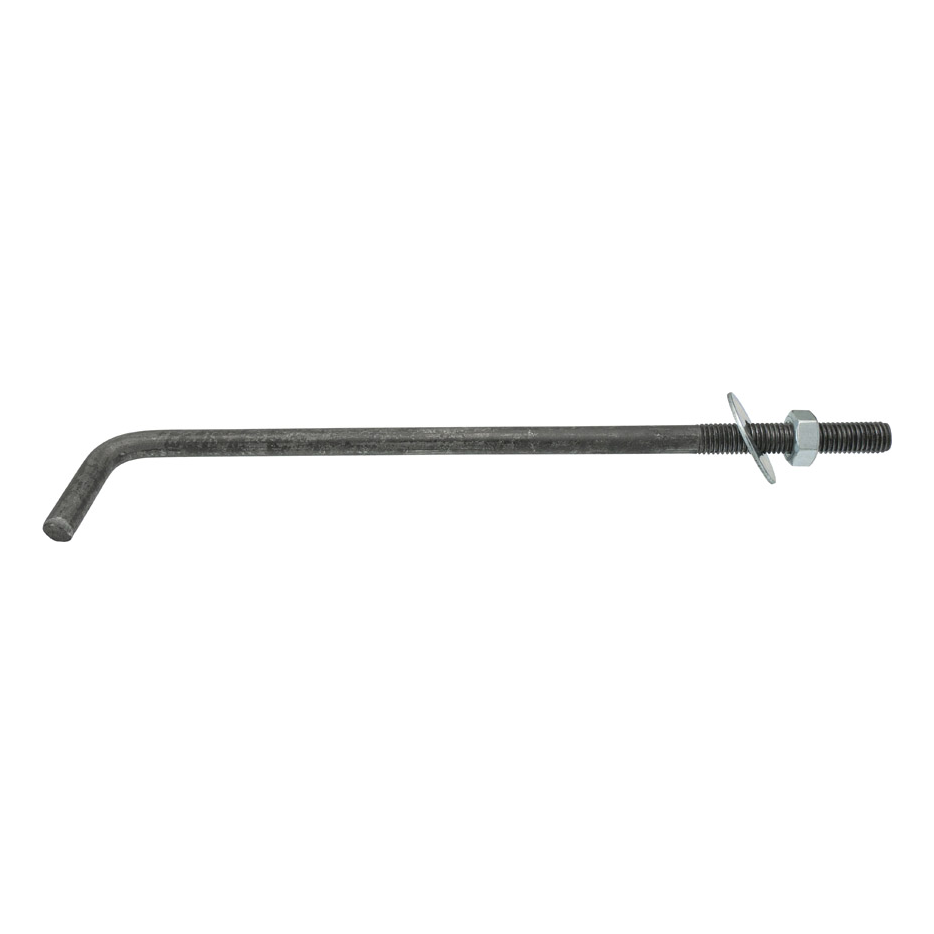

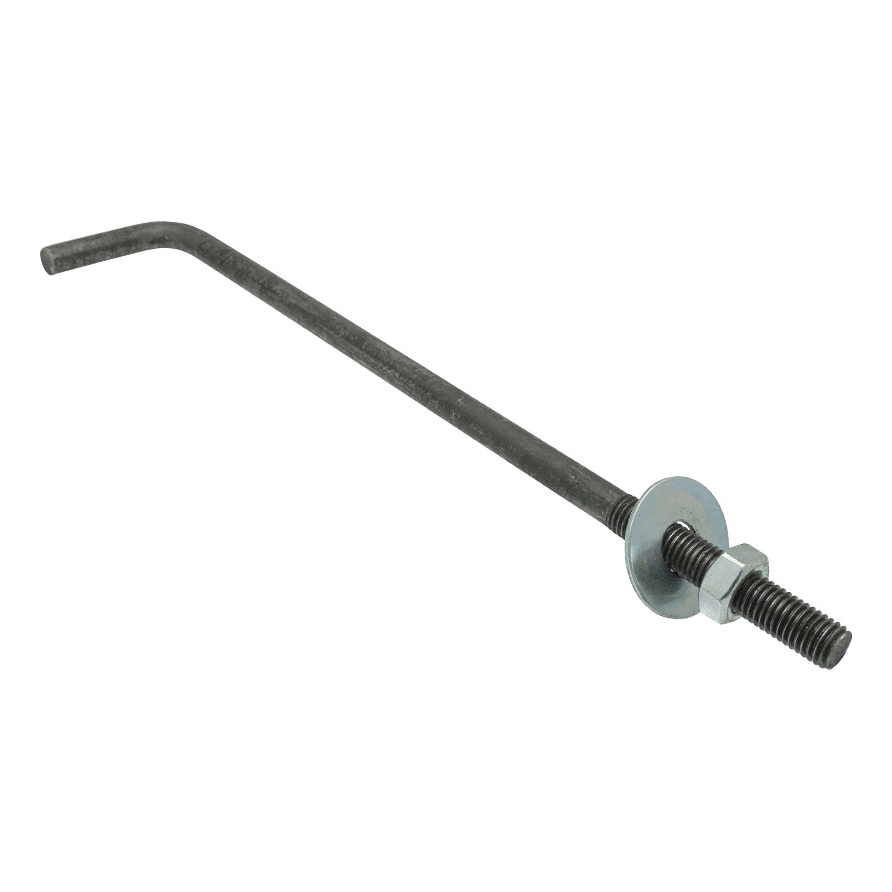

Abgewinkelter Schraubverbinder Typ L (Mauerlattenanker) M14 × 350 mm, schwarz

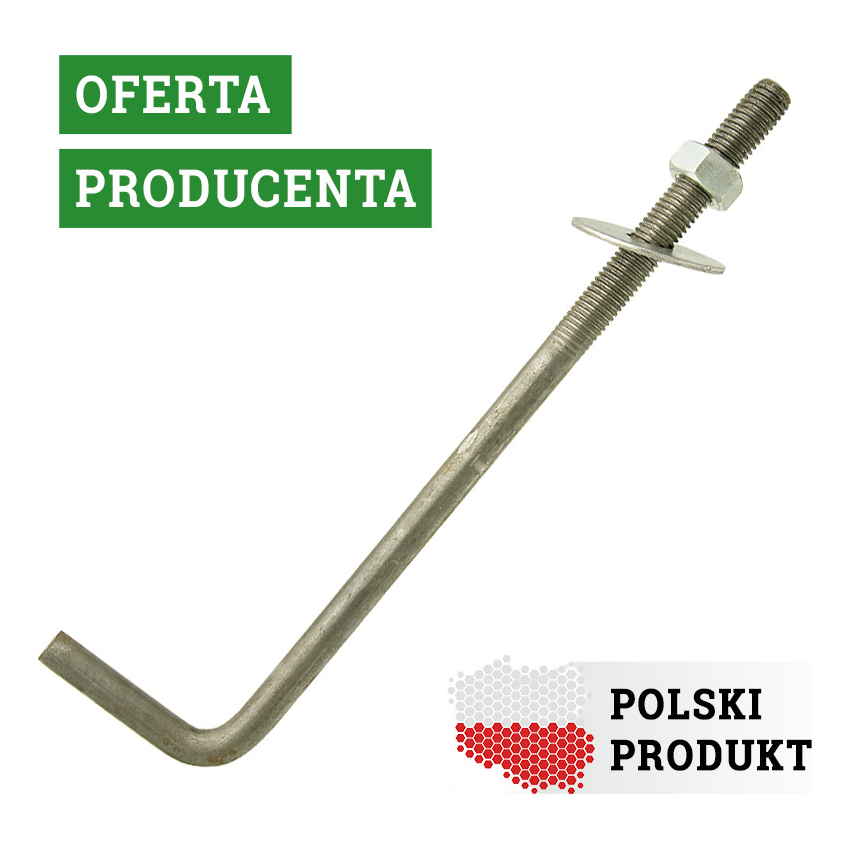

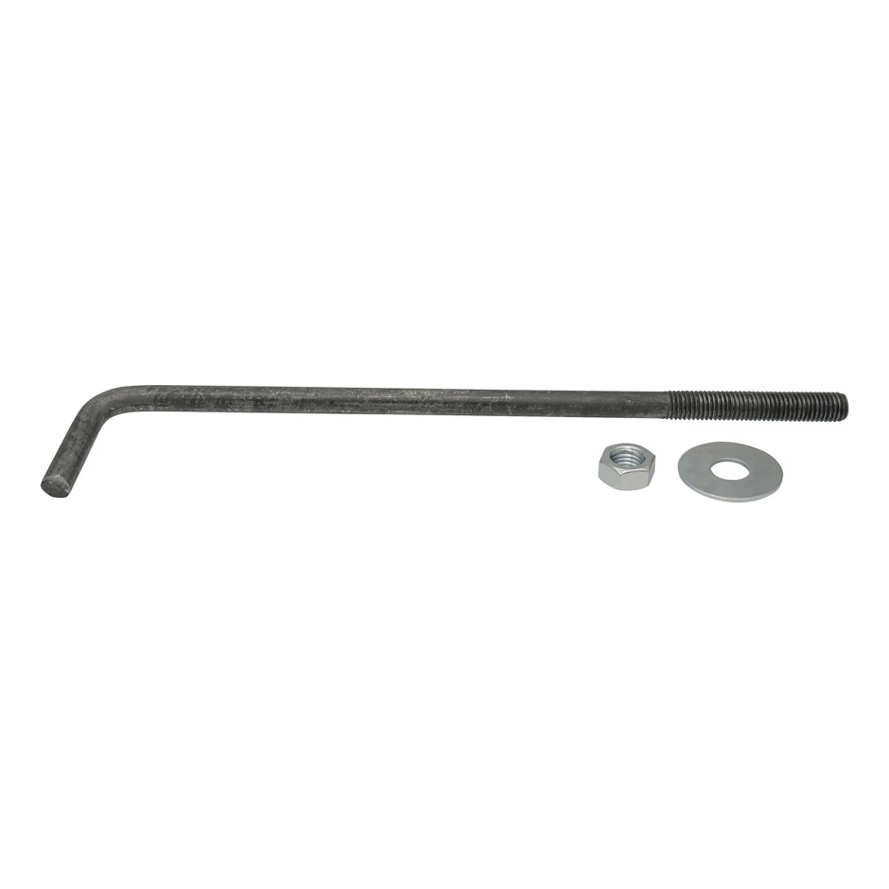

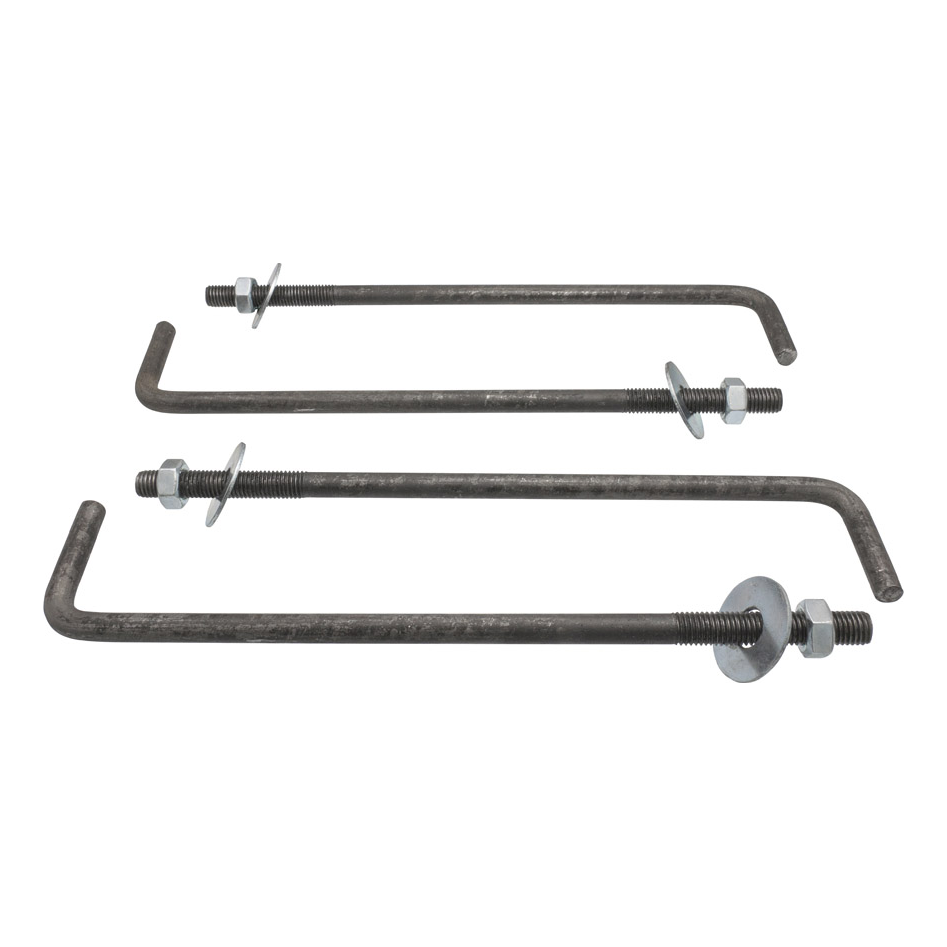

Der Mauerlattenanker Typ L (Hakenschraube) mit M14-Gewinde und einer Länge von 350 mm ist ein zuverlässiger abgewinkelter Schraubverbinder zur Verankerung von Mauerlatten im Betonringanker. Der in Polen hergestellte Anker wird komplett mit Mutter und Unterlegscheibe geliefert, wodurch eine sofortige Montage möglich ist, ohne zusätzliche Verbindungselemente zusammenstellen zu müssen.
Verwendung
Der Anker Typ L ist ein grundlegendes Befestigungselement im Dachbau. Ein Ende der Stange – im rechten Winkel abgebogen – wird im Deckenringanker einbetoniert, während das Gewindeende über den Ringanker hinausragt und dazu dient, die Mauerlatte mit Mutter und Unterlegscheibe festzuziehen. Diese Lösung gewährleistet eine dauerhafte, mechanische Verbindung der hölzernen Dachkonstruktion mit dem Stahlbetonteil des Gebäudes.
Die schwarze Ausführung (ohne Korrosionsschutzbeschichtung) ist für das Einbetonieren vorgesehen, wo der Stahl durch den umgebenden Beton vor Korrosion geschützt wird. Es ist eine bewährte und wirtschaftliche Lösung, die auf Baustellen von Ein- und Mehrfamilienhäusern allgemein verwendet wird.
Konstruktion und Abmessungen

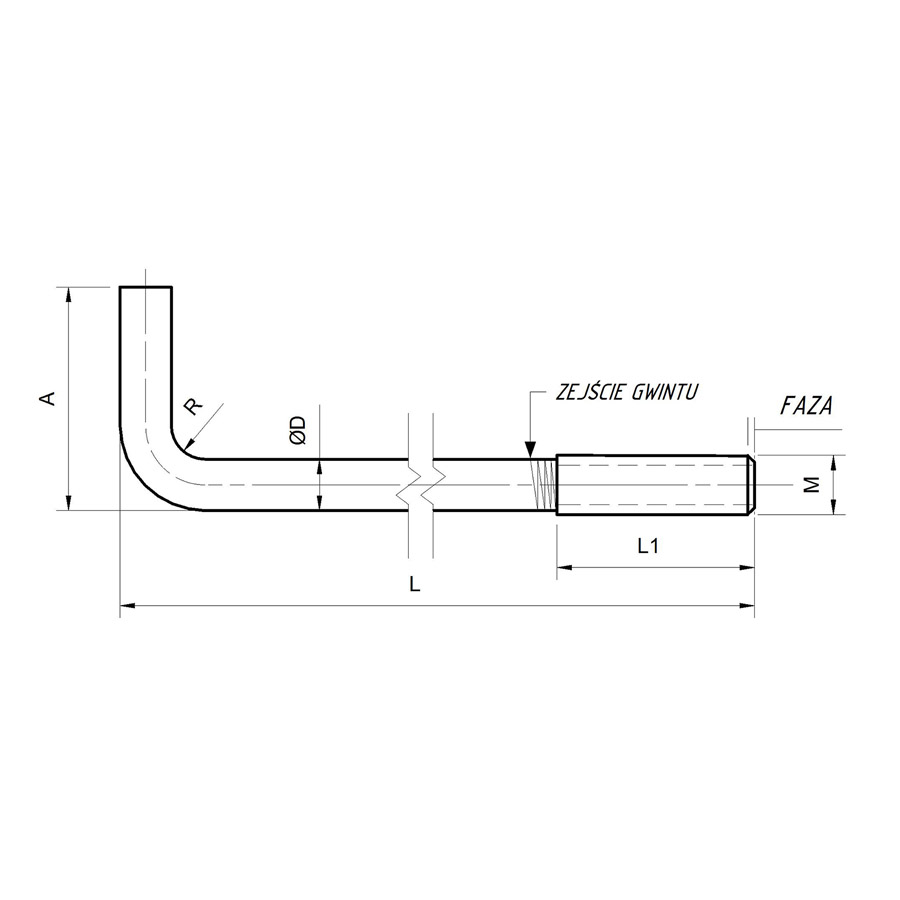

Die technische Zeichnung zeigt den Aufbau des Ankers: eine Stahlstange mit dem Durchmesser ØD mit einer Abwinkelung der Höhe A und dem Biegeradius R. Am geraden Ende ist ein metrisches Gewinde M mit der Gewindelänge L1 geschnitten, das mit einer Fase abschließt, die das Aufdrehen der Mutter erleichtert. Die Gesamtlänge des Verbinders beträgt L = 350 mm, und das Gewinde M14 sorgt für eine angemessene Tragfähigkeit der Verbindung bei typischen Belastungen von Dachkonstruktionen.
Technische Daten
| Gewindeart | M14 |
| Länge [mm] | 350 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
