Ankerschraube L-Form (gebogene Schraubverbindung) M14 × 450 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Gebogener Schraubanker Typ L (Mauerlattenanker) M14 × 450 mm, schwarz
Mauerlattenanker Typ L (Hakenschraube) – gebogener Stahlverbinder mit M14-Gewinde und einer Länge von 450 mm, bestimmt für die dauerhafte Verankerung von Mauerlatten im Betonringbalken. Ausführung in Schwarz (ohne Schutzbeschichtung), geliefert mit Sechskantmutter und runder Unterlegscheibe.
Verwendung
Der Anker Typ L dient zur mechanischen Verbindung einer hölzernen Mauerlatte mit dem Ringbalken aus Beton der Decke oder des Fundaments. Das gebogene Ende der Stange wird beim Betonieren des Ringbalkens im Beton einbetoniert, der Gewindeabschnitt wird durch die Mauerlatte geführt und mit Mutter und Unterlegscheibe angezogen. Eine weit verbreitete Lösung im Einfamilienhausbau, bei landwirtschaftlichen Bauten und bei Dachtragkonstruktionen, auch für Photovoltaikanlagen, die auf dem Dachstuhl montiert werden.
Konstruktion und Abmessungen

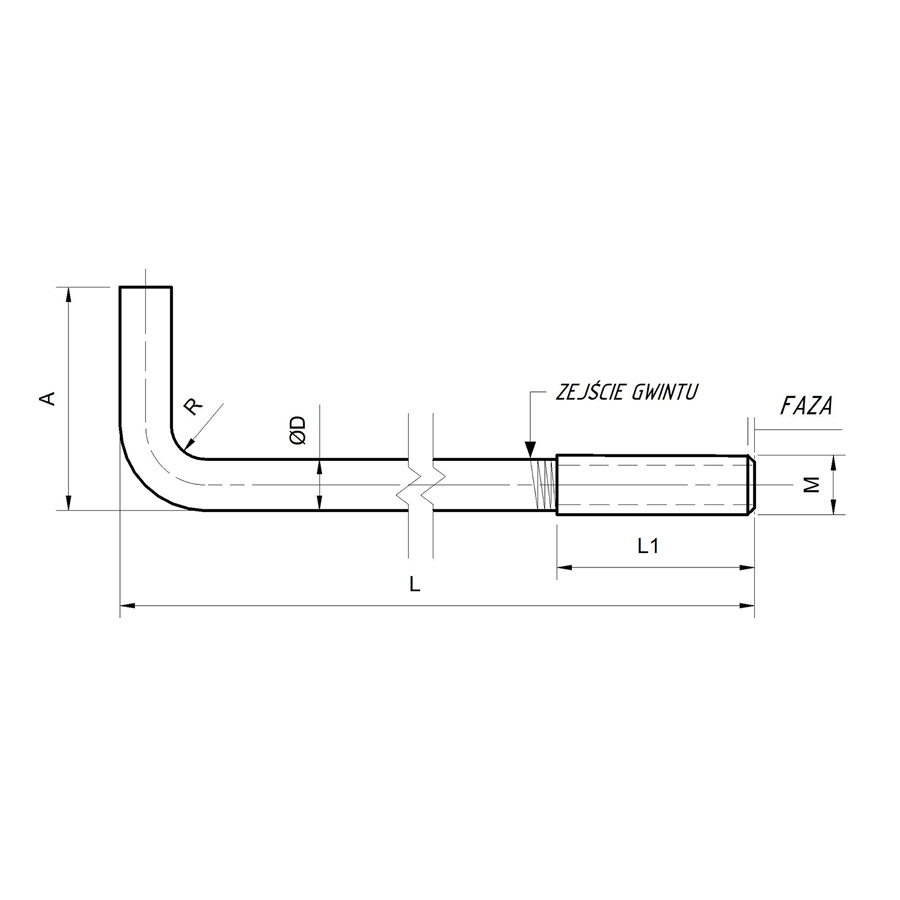

Der Verbinder hat die Form eines L – eine gerade Stahlstange mit einer rechtwinkligen Abbiegung an einem Ende (Verankerung im Beton) sowie einem metrischen Gewinde M14 am anderen Ende (Befestigung der Mauerlatte). Die technische Zeichnung zeigt die Maßbezeichnungen: L – Gesamtlänge, L1 – Länge des Gewindeabschnitts, A – Länge des gebogenen Schenkels, ØD – Stangendurchmesser, M – Gewindedurchmesser, R – Biegeradius. Die Fase am Gewindeende erleichtert das Aufdrehen der Mutter.
Lieferumfang

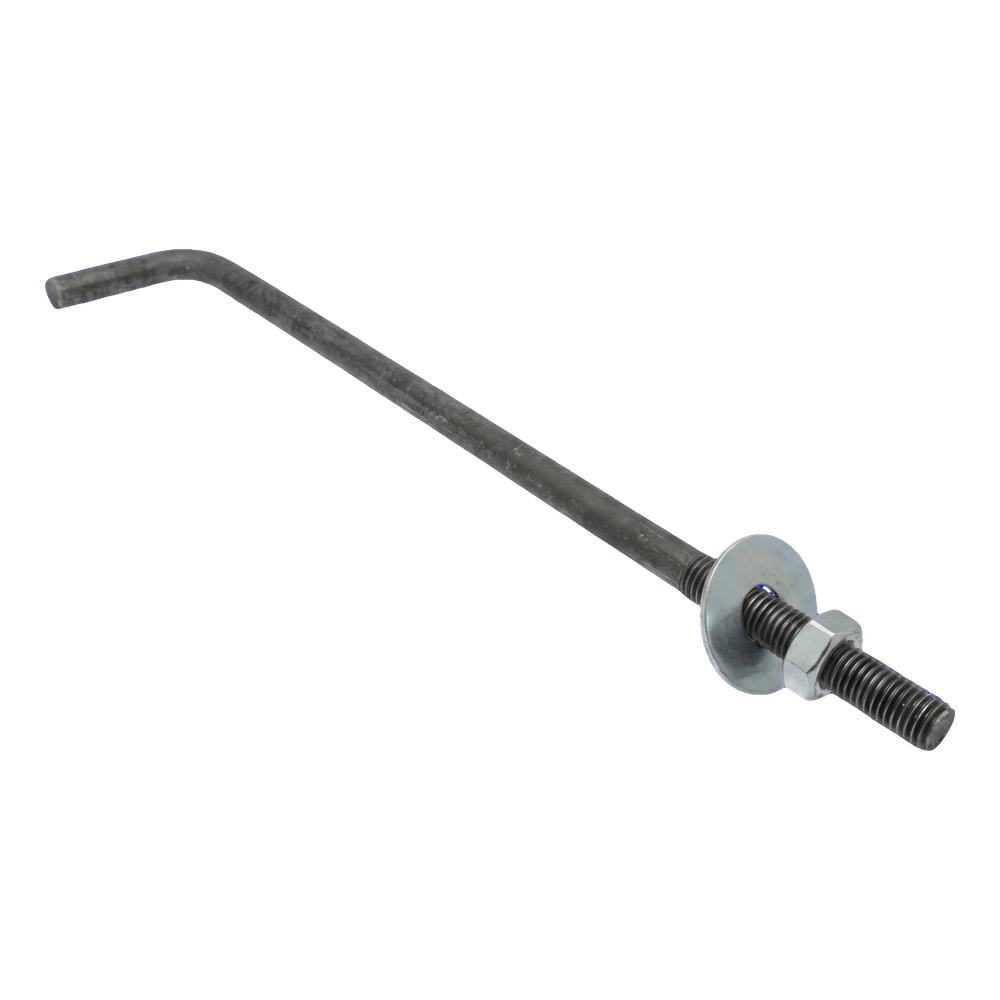

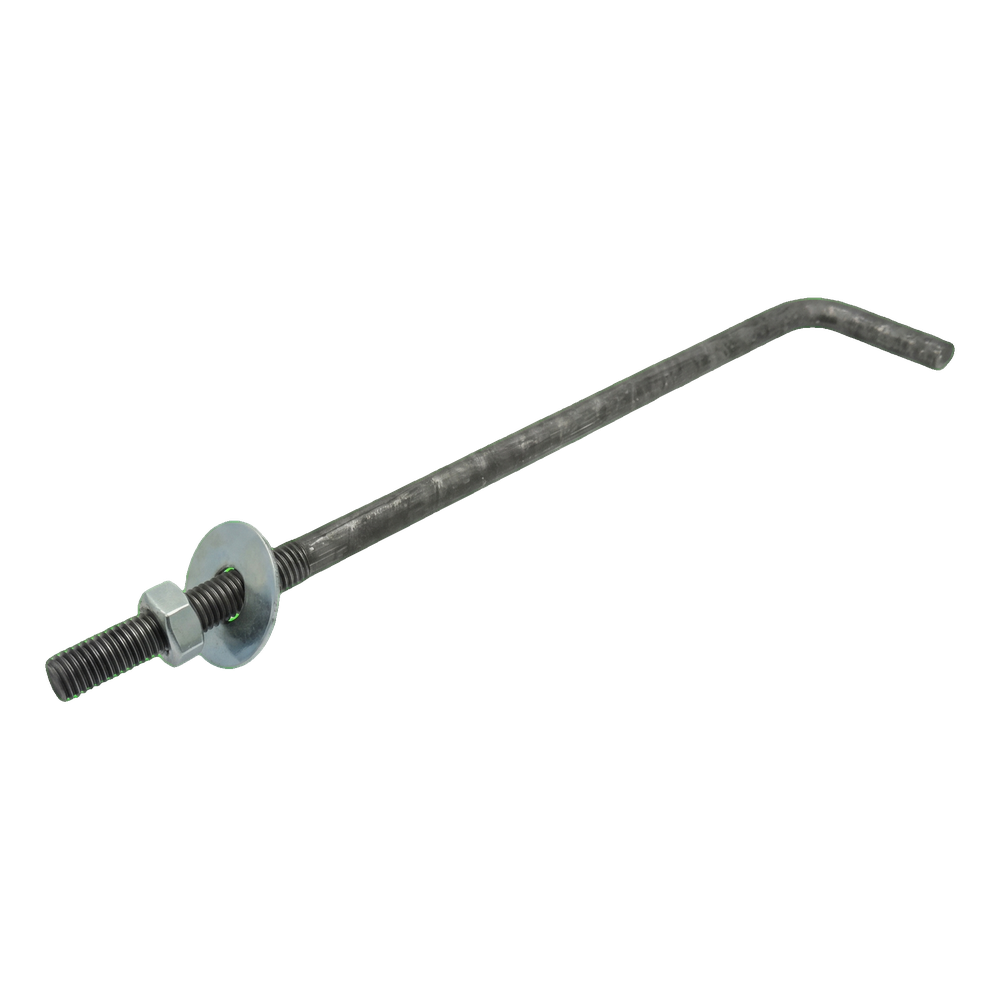

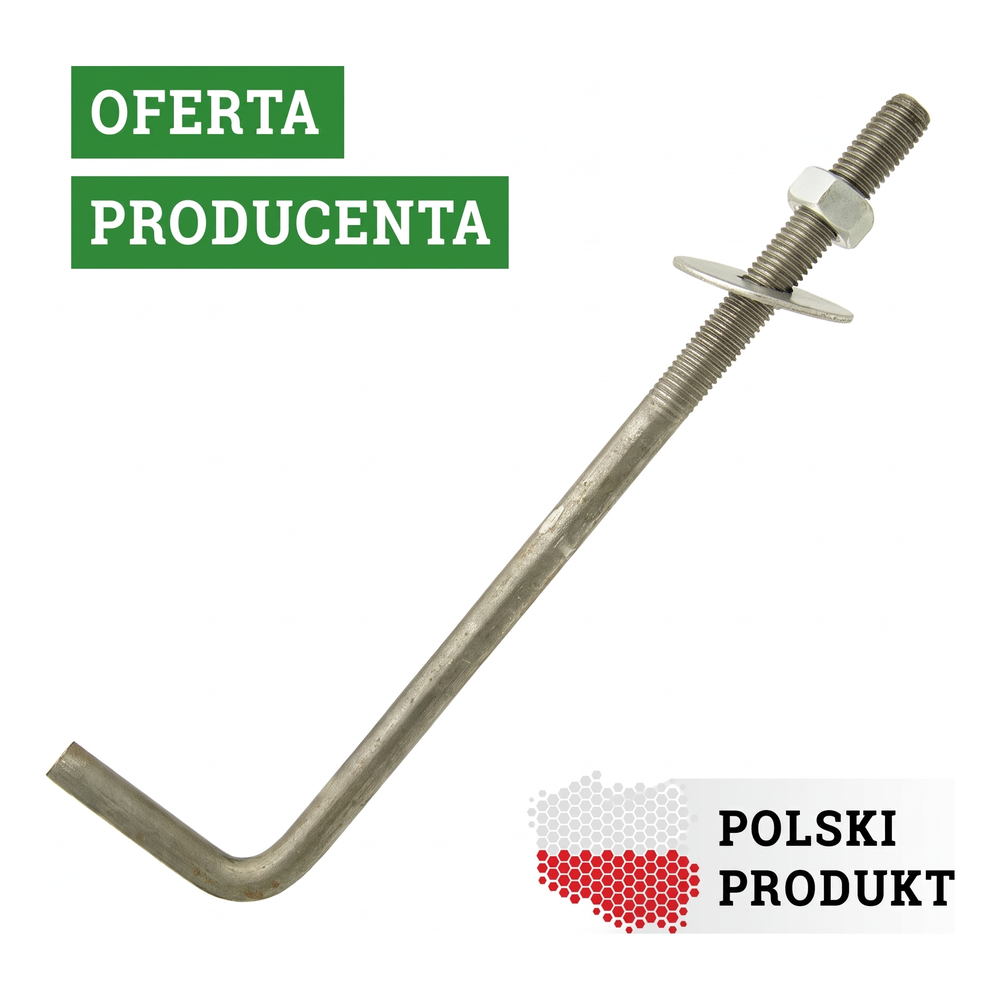

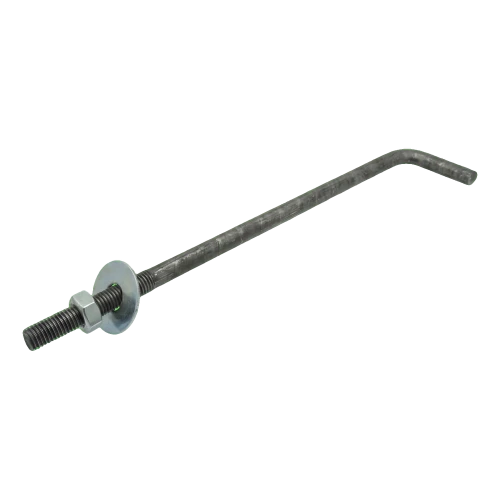

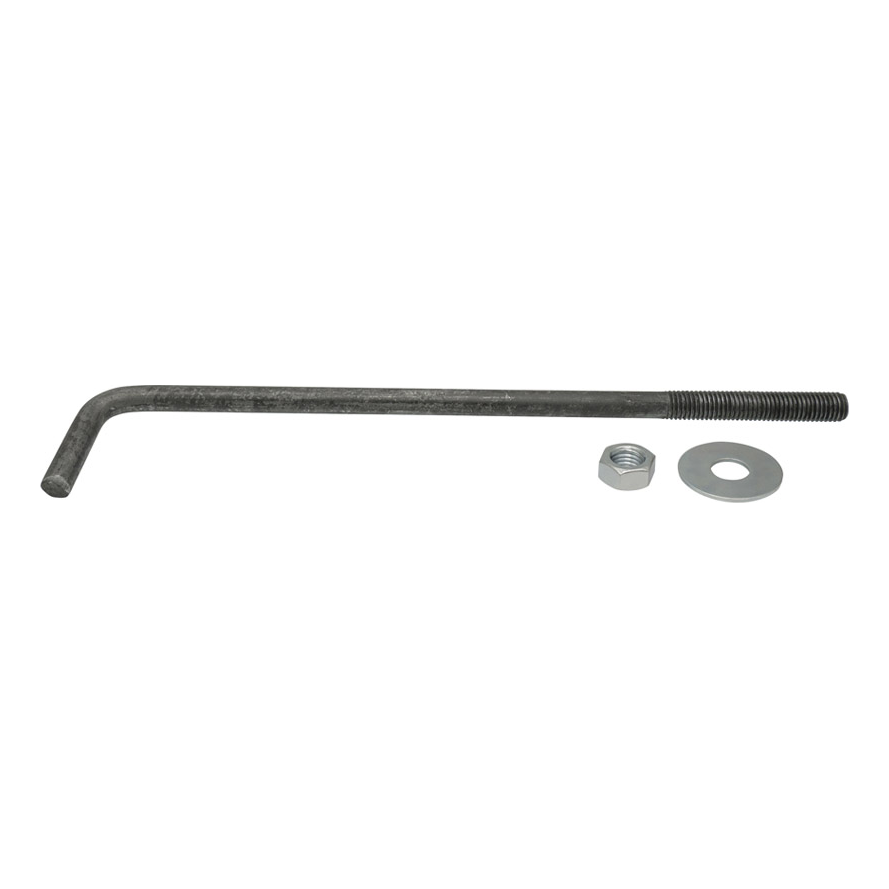

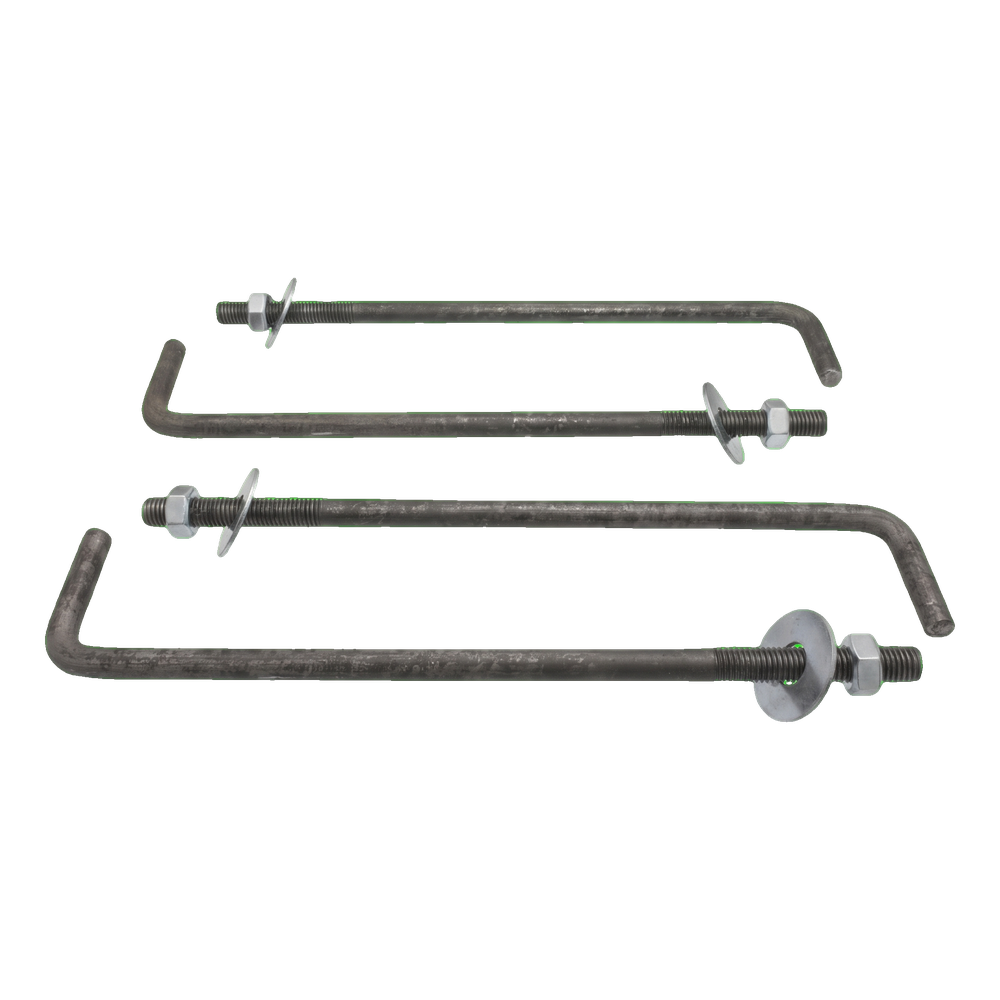

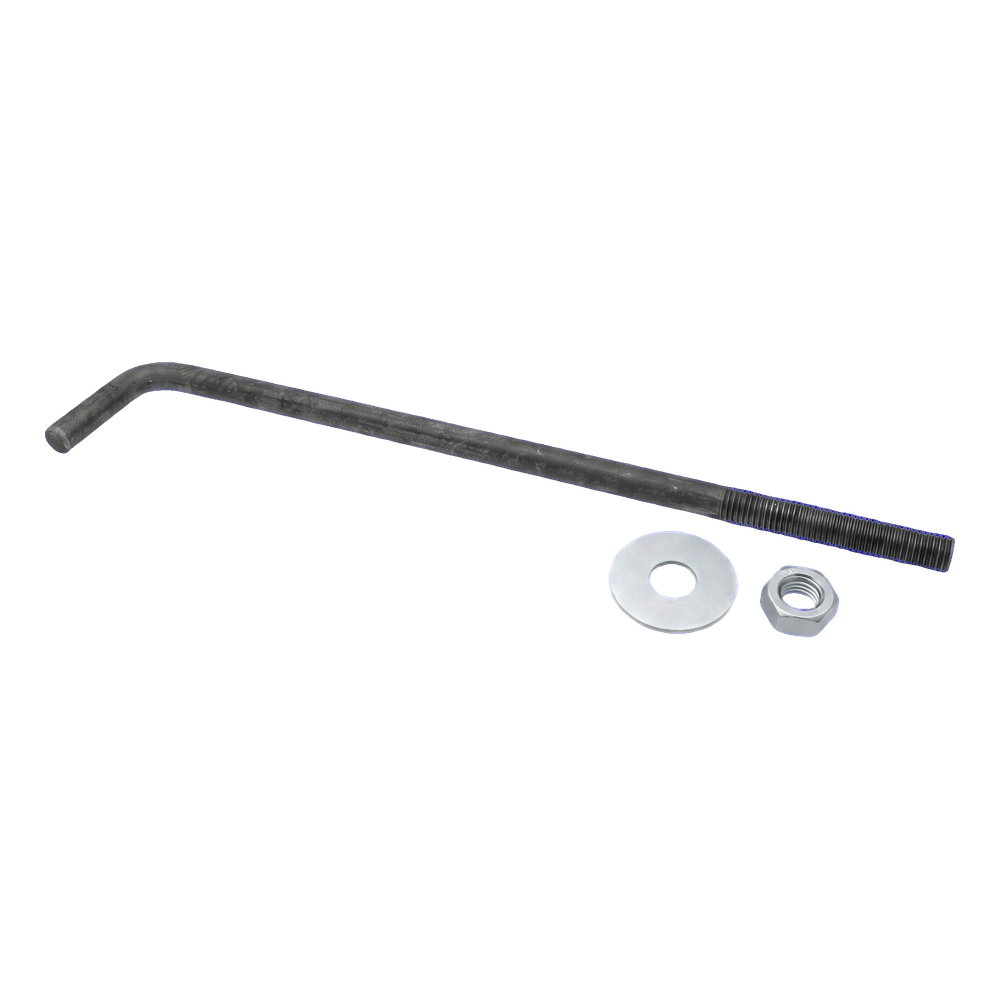

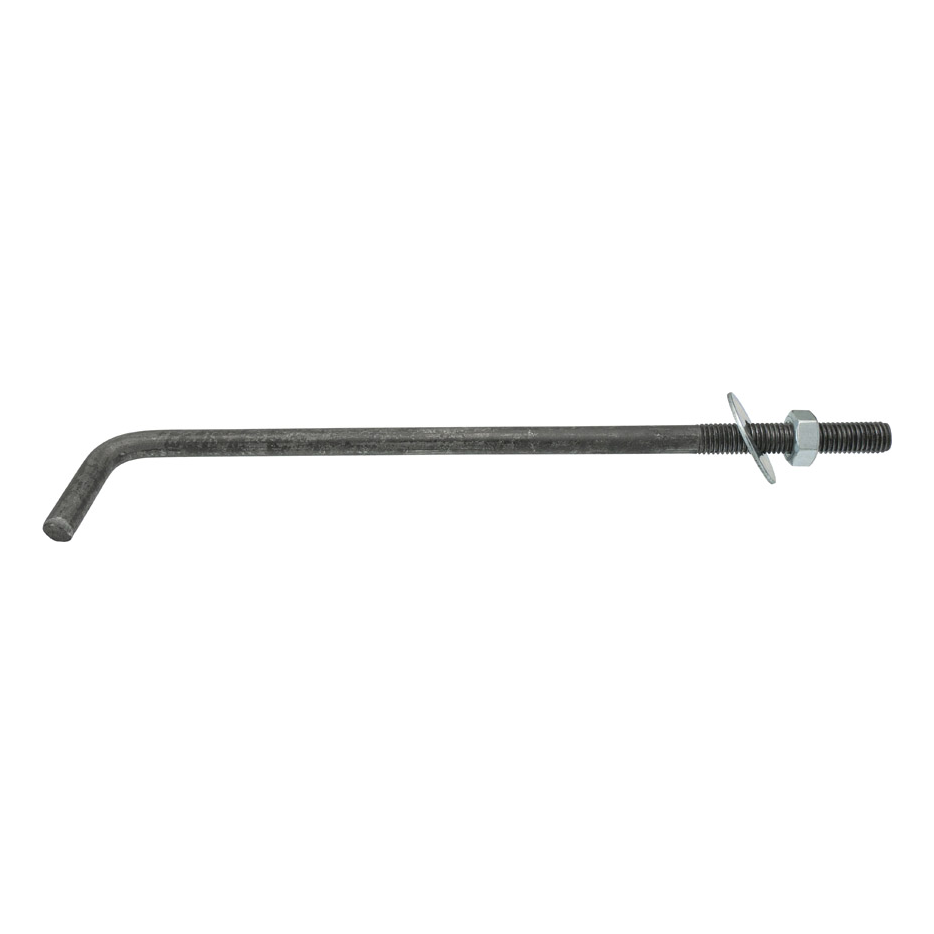

Jeder Anker wird als Set mit Sechskantmutter und runder Unterlegscheibe geliefert – wie auf den Produktfotos zu sehen. Dadurch kann nach der Lieferung direkt mit der Montage begonnen werden, ohne separate Befestigungselemente zusammenstellen zu müssen.
Verpackung

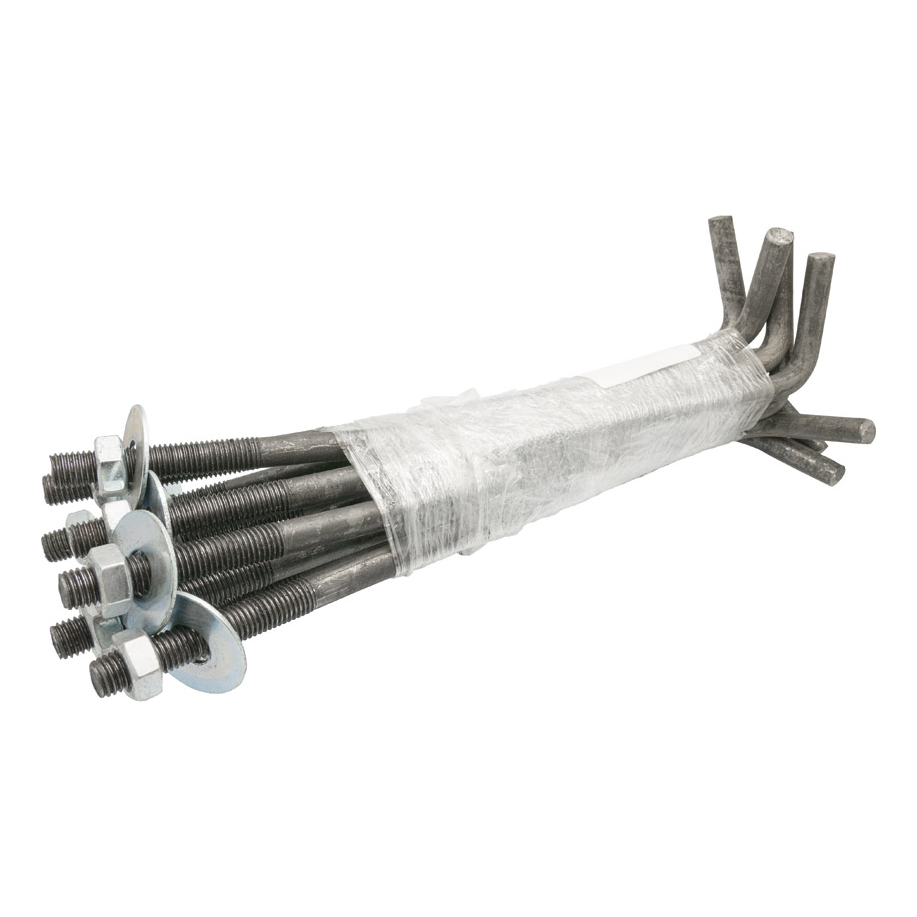

Die Anker sind einzeln erhältlich. Auf dem Foto ist ein mit Stretchfolie umwickeltes Sammelbündel zu sehen – eine praktische Transportform bei größeren Bestellungen für die Baustelle.
Technische Daten
| Gewindeart | M14 |
| Länge [mm] | 450 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
