Ankerschraube L-Form (gebogene Schraubverbindung) M16 × 500 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

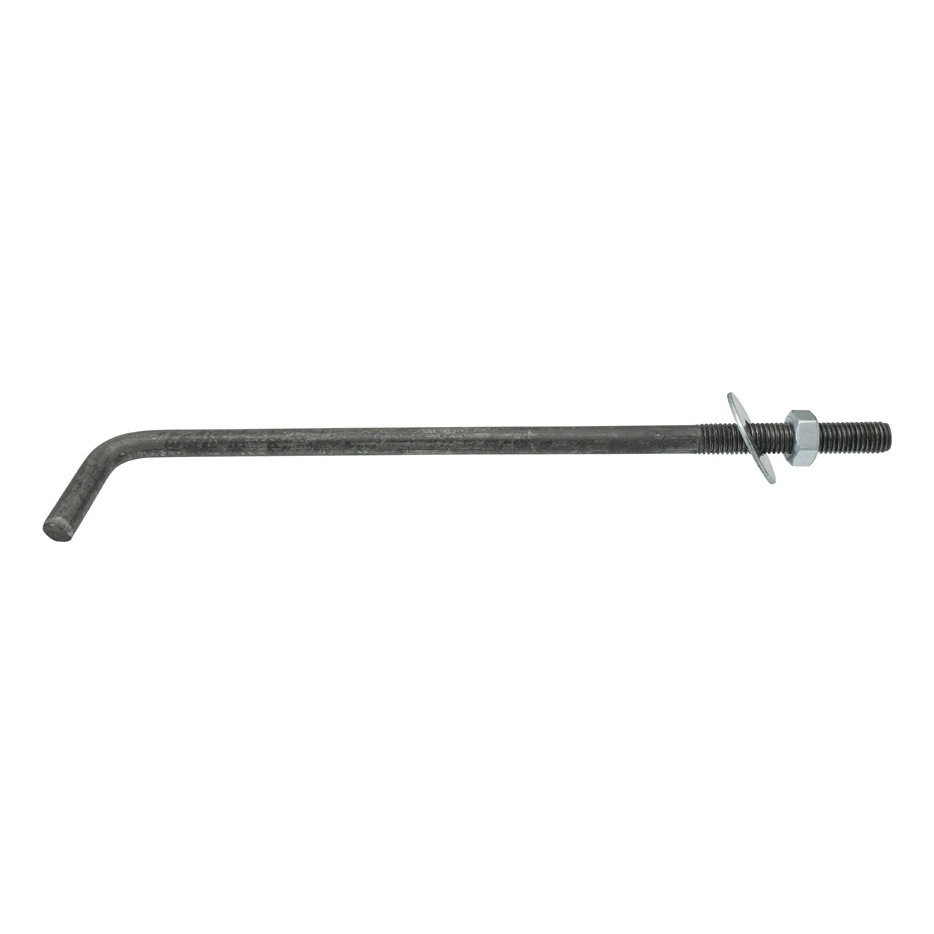

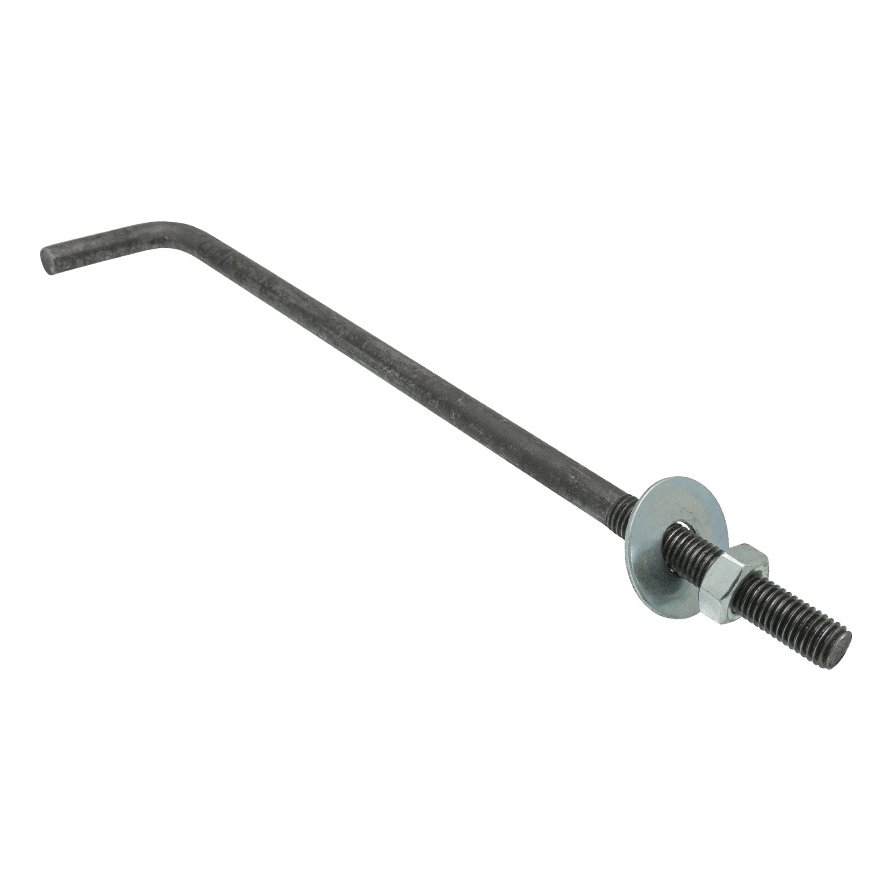

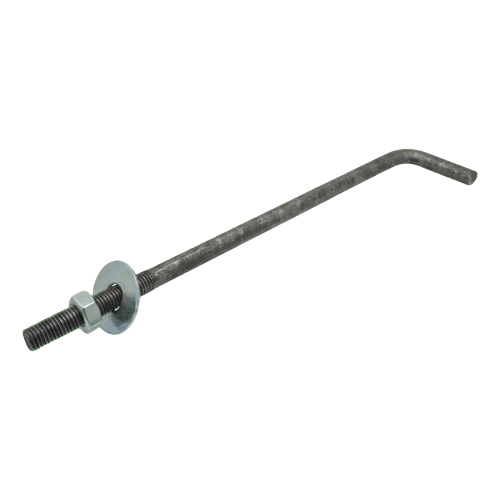

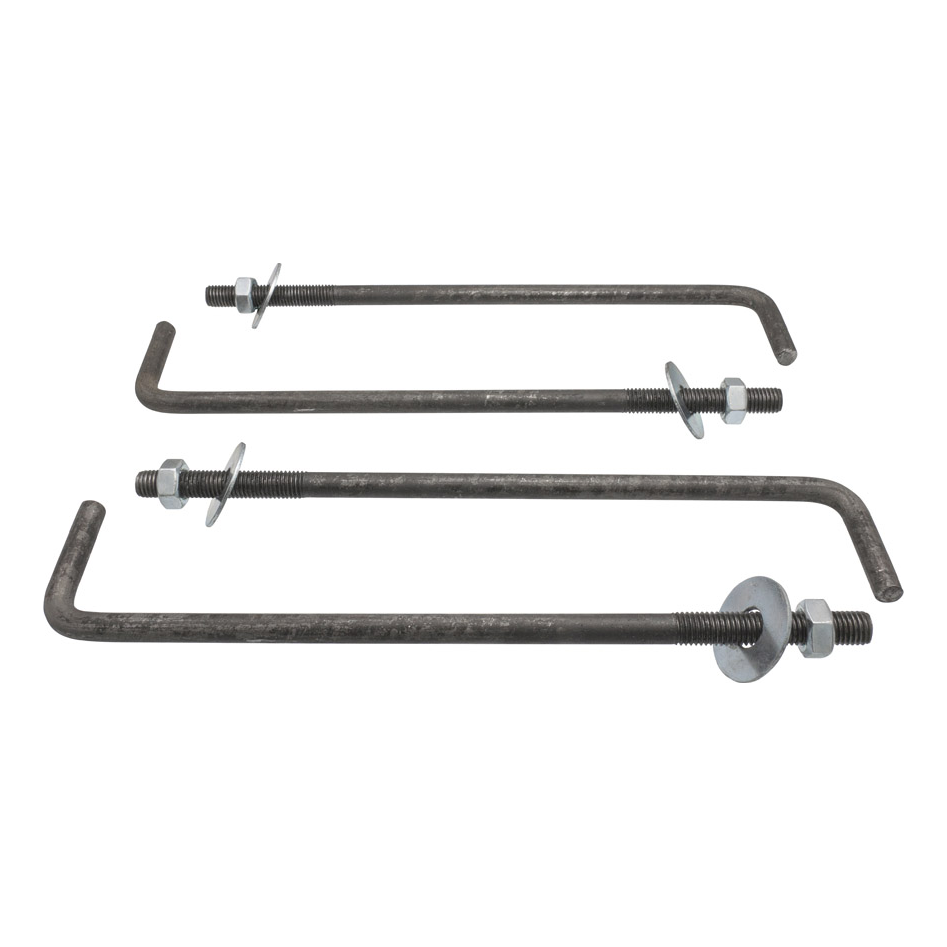

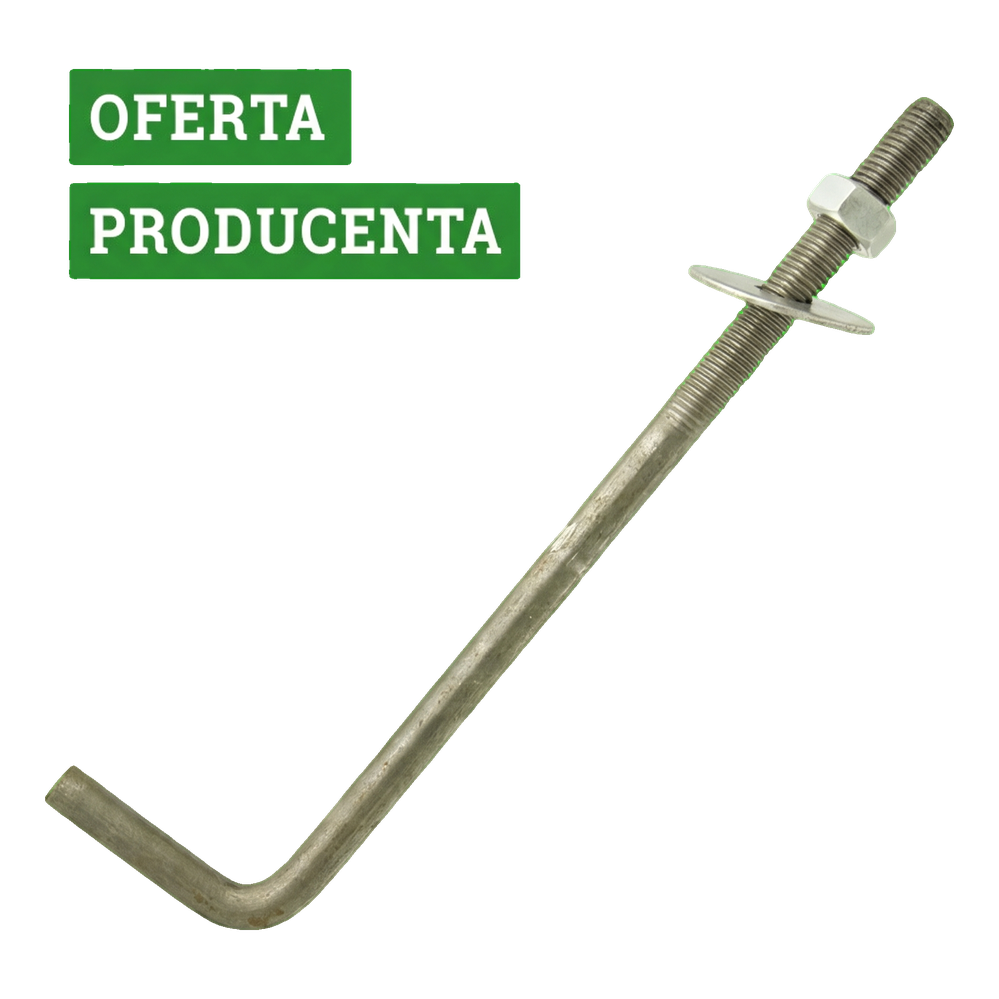

Gebogene Ankerschraube Typ L (Mauerlattenanker) M16 × 500 mm, schwarz
Mauerlattenanker Typ L (gebogene Hakenschraube) mit M16-Gewinde und einer Länge von 500 mm – ein zuverlässiges Stahlverbindungselement zur Verankerung von Mauerlatten in Betonringbalken. Dank der charakteristischen L-förmigen Biegung erhält das Element eine dauerhafte Verankerung im Beton, und der Gewindeschaft ermöglicht das präzise Anziehen der Mauerlatte mit Mutter und Unterlegscheibe.
Verwendung
Der Anker Typ L ist das grundlegende Verbindungselement zwischen der hölzernen Dachkonstruktion und dem Betonringbalken. Das gebogene Schraubenende wird beim Betonieren des Ringbalkens im Beton eingegossen, während der Gewindeteil über den Ringbalken hinausragt und zur Befestigung der Mauerlatte dient. Die Lösung hat sich bei Einfamilienhäusern, Hallen und Wirtschaftsgebäuden bewährt – überall dort, wo eine sichere Verbindung des Dachstuhls mit der Mauerkonstruktion erforderlich ist.
Konstruktion und Abmessungen

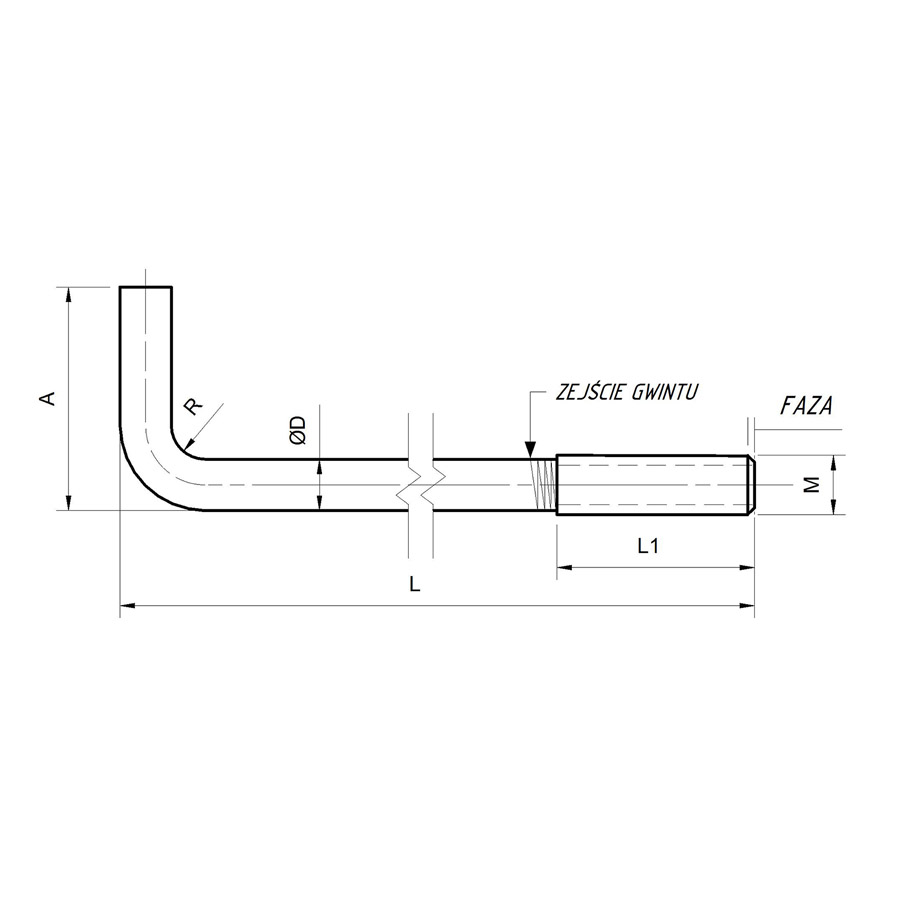

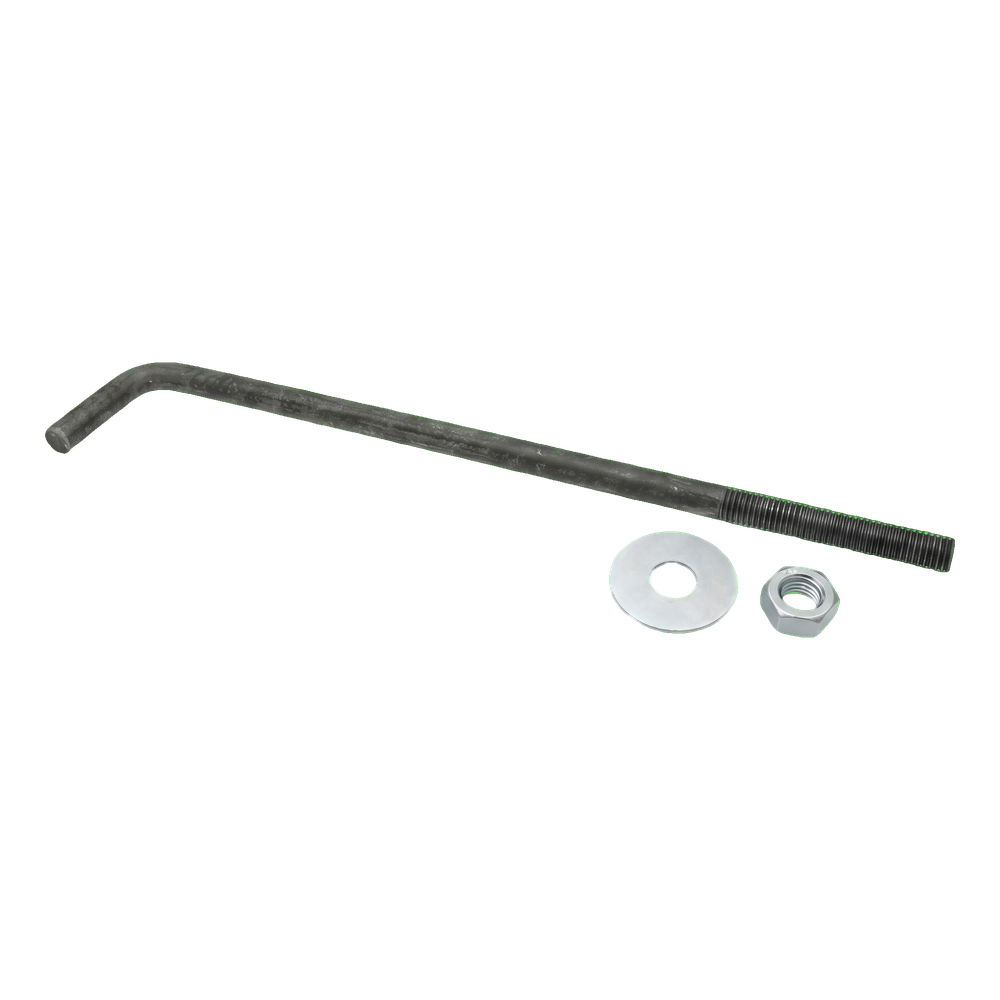

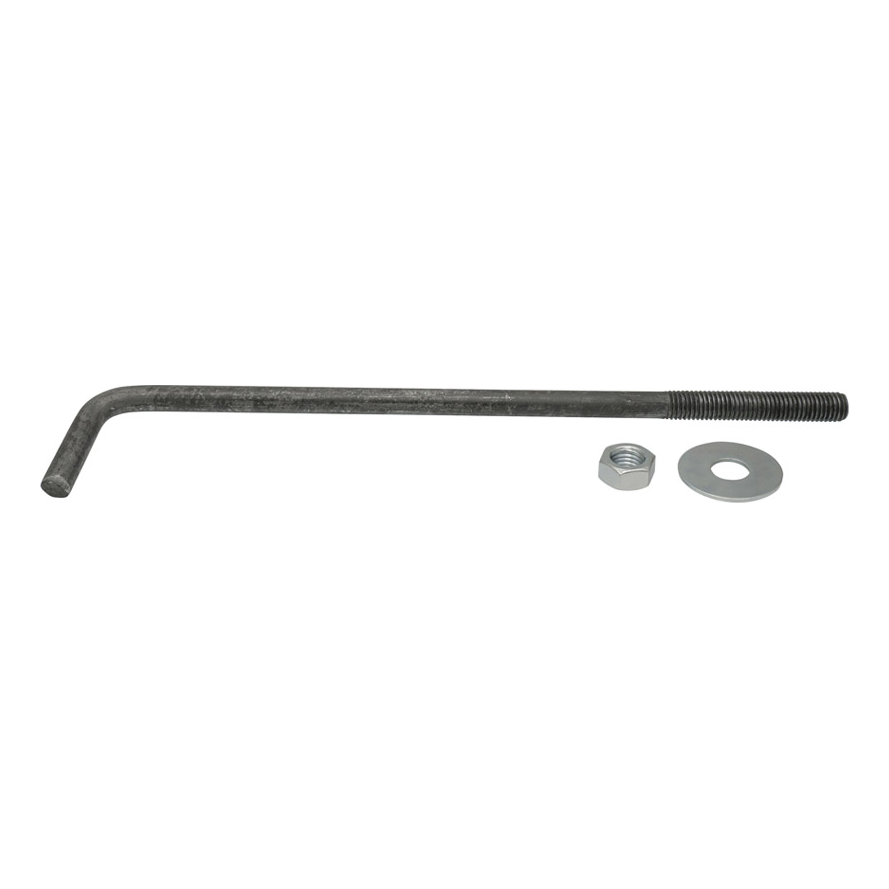

Der Anker besteht aus einem im rechten Winkel gebogenen Stahlstab, der den Verankerungsschenkel (Maß A) bildet, sowie einem Hauptschaft mit einer Gesamtlänge von L = 500 mm. Auf dem Schaft ist ein metrisches M16-Gewinde mit der Nutzlänge L1 geschnitten, das mit einer Fase zum leichteren Aufdrehen der Mutter abschließt. Der Schaftdurchmesser (ØD) entspricht dem M16-Gewinde. Auf der technischen Zeichnung sind außerdem der Biegeradius R sowie der Gewindeauslauf eingezeichnet. Das Set wird mit Sechskantmutter und Unterlegscheibe geliefert – die Teile sind sofort montagebereit.
Oberflächenausführung
Der Anker ist in der Ausführung schwarz (ohne Schutzbeschichtung) erhältlich. Der unbehandelte Stahl gewährleistet volle Haftung am Beton im Verankerungsbereich. Bei Anwendungen, die zusätzlichen Korrosionsschutz erfordern, kann der über den Beton hinausragende Teil nach der Montage der Mauerlatte mit einem Anstrich geschützt werden. Die schwarze Ausführung ist besonders bei Bauunternehmen beliebt, die Dachstühle auf Einfamilienhäusern und Wirtschaftsgebäuden errichten, wo die Anker durch die Mauerlatte und die Dacheindeckung vollständig verdeckt bleiben.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 500 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
