Ankerschraube L-Form (gebogene Verbindungsschraube) M12 × 500 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Gebogene Ankerschraube Typ L (Mauerlattenanker) M12 × 500 mm, schwarz
Mauerlattenanker Typ L (gebogene Hakenschraube) mit M12-Gewinde und einer Länge von 500 mm in schwarzer Ausführung, ohne Korrosionsschutzbeschichtung. Er dient zur dauerhaften Verankerung von Mauerlatten aus Holz im Stahlbeton-Ringbalken oder in gemauerten Wänden – ein unverzichtbares Element beim Bau des Dachstuhls sowie bei der Montage von Tragkonstruktionen für Photovoltaikanlagen auf Schrägdächern.
Anwendung
- Verankerung von Mauerlatten aus Holz in Stahlbeton-Ringbalken
- Befestigung von Schwellen und Holzunterlagen an Wänden
- Verankerung von Dachkonstruktionselementen vor der Montage der Dacheindeckung
- Befestigung von Tragkonstruktionselementen für PV-Anlagen auf Schrägdächern
Das gebogene Ende des Ankers (L-förmiger Haken) wird in den Beton des Ringbalkens eingegossen und sorgt für eine mechanische Auszugssicherung. Der Gewindeteil mit Mutter und Unterlegscheibe ragt über die Mauerlatte hinaus und ermöglicht deren präzises Anpressen und Justieren.
Aufbau des Ankers

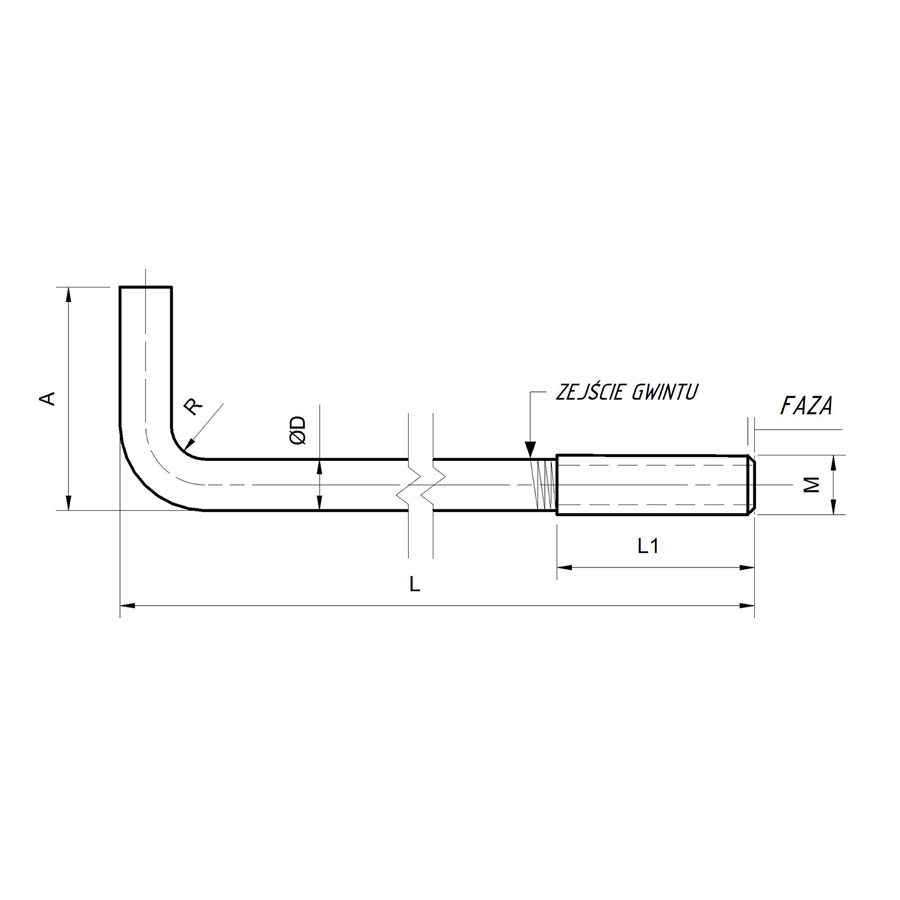

Der Anker besteht aus einem geraden Stahlschaft, der auf der einen Seite mit einer Biegung im Winkel von 90° (L-Haken, der im Ringbalken einbetoniert wird) und auf der anderen Seite mit einem Abschnitt mit metrischem Gewinde M12 endet. Auf der technischen Zeichnung des Herstellers sind die wichtigsten Konstruktionsmaße ersichtlich: Gesamtlänge L, Länge des Gewindeabschnitts L1, Schaftdurchmesser ØD, Höhe der Biegung A, Biegeradius R sowie Gewindemaß M. Das Gewindeende hat eine Fase, die das Aufdrehen der Mutter erleichtert.
Lieferumfang

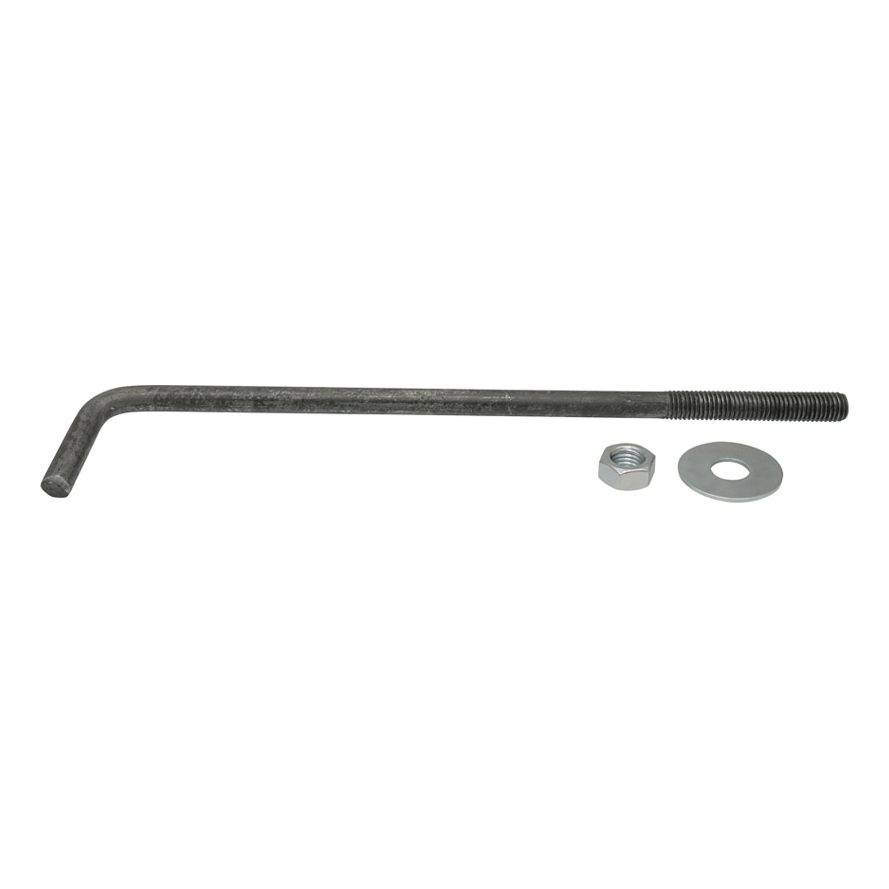

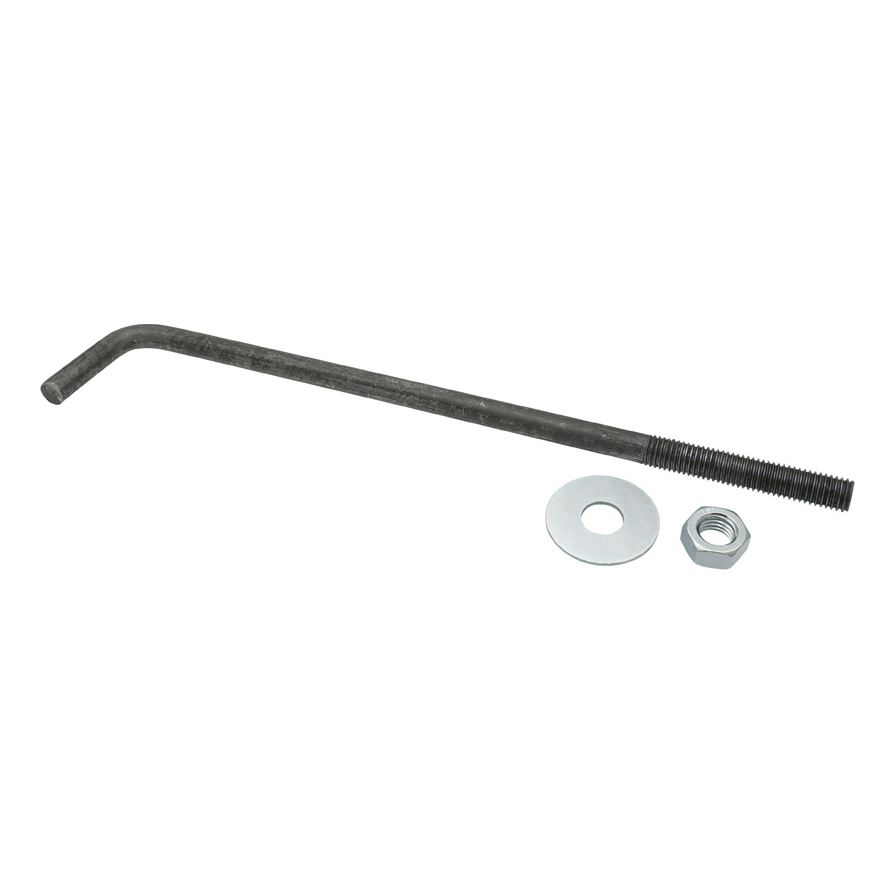

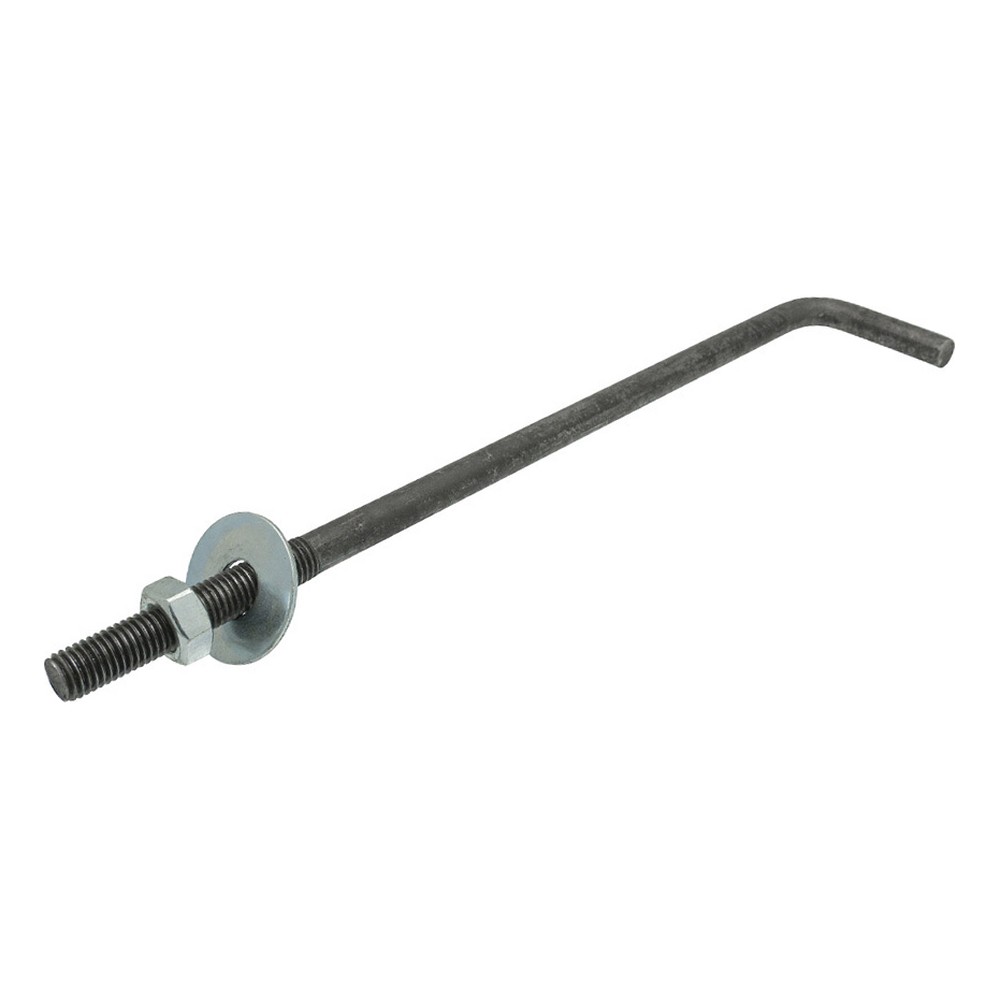

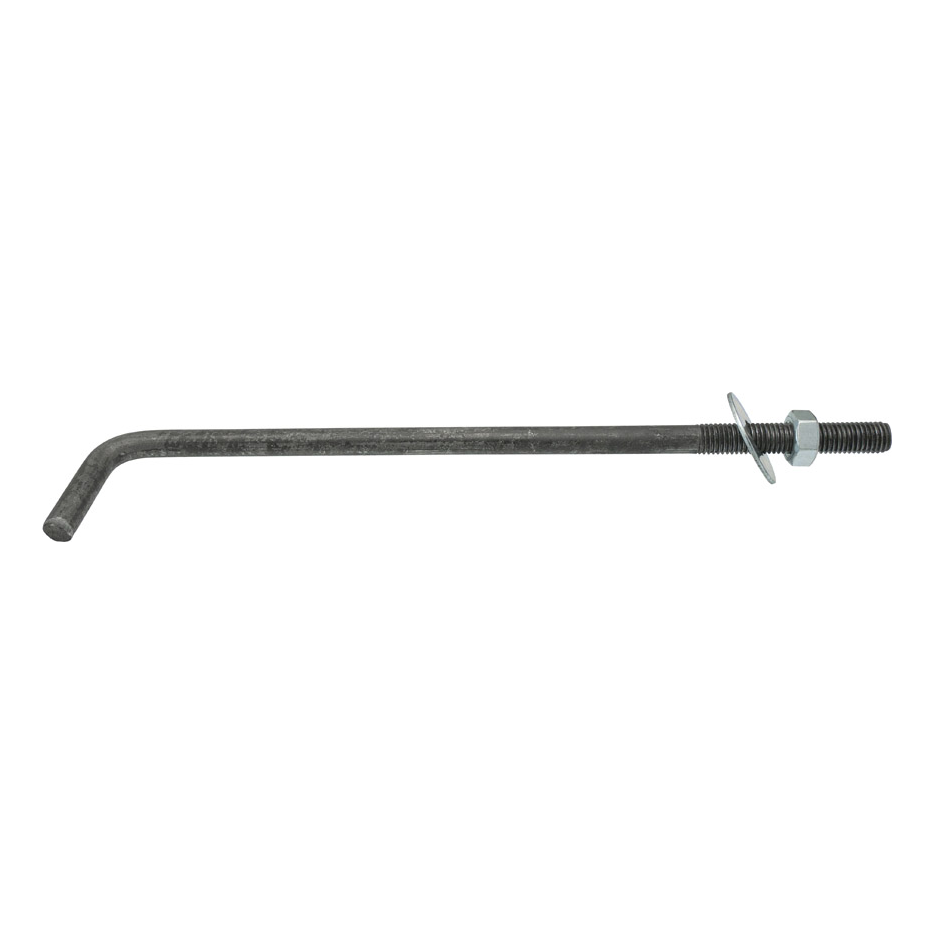

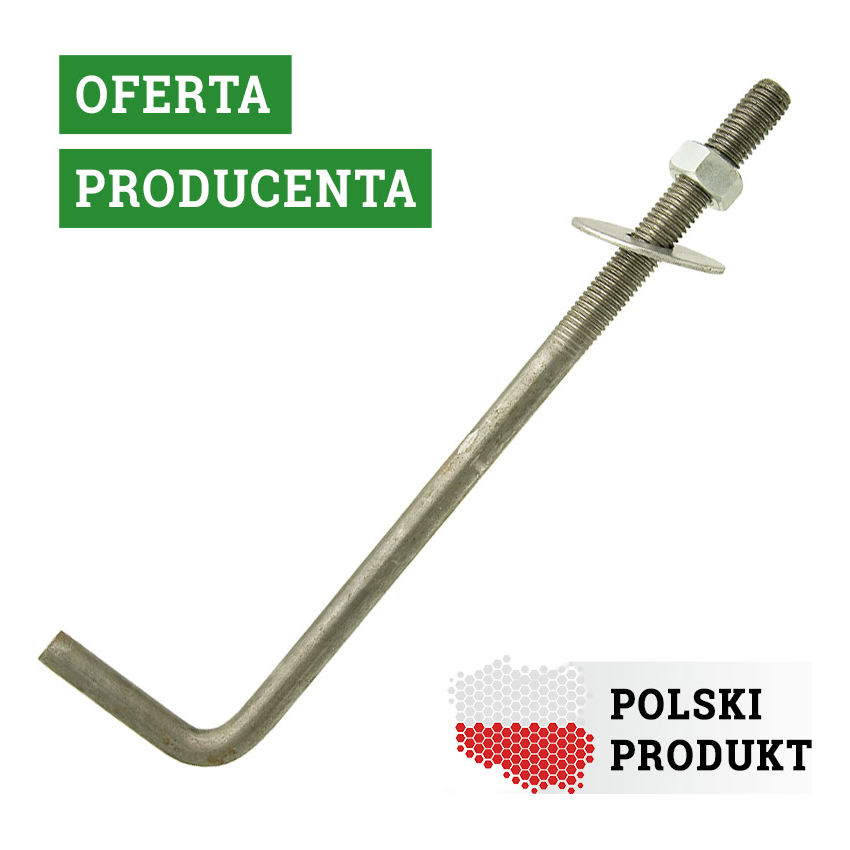

Jeder Anker wird als Set mit einer Sechskantmutter M12 und einer vergrößerten Unterlegscheibe geliefert, wie auf den Produktfotos zu sehen ist. Dadurch muss das Zubehör nicht separat bestellt werden – das Produkt ist sofort einsatzbereit für die Montage auf der Baustelle.
Größenreihe

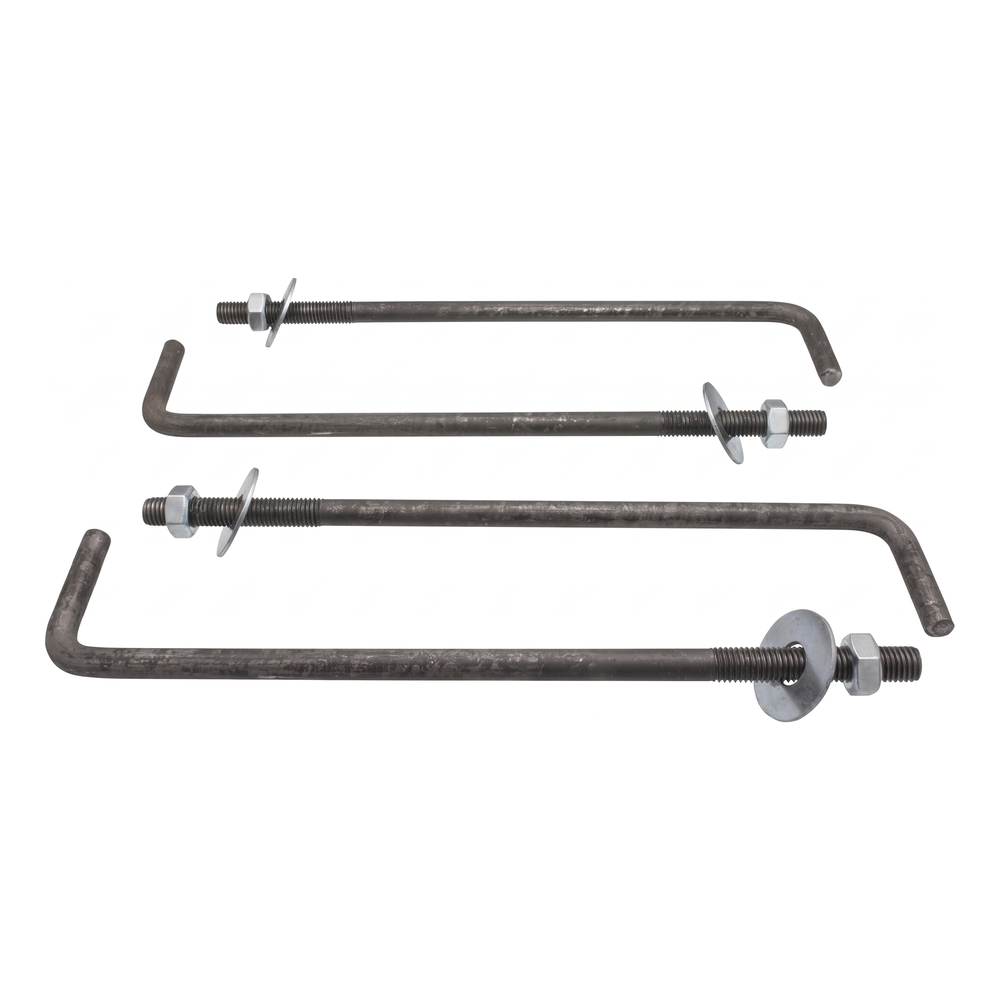

Mauerlattenanker Typ L sind in verschiedenen Längen und Gewindedurchmessern erhältlich, sodass die passende Variante entsprechend der Ringbalkenstärke und dem Mauerlattenquerschnitt gewählt werden kann. Die hier gezeigte Variante ist M12 x 500 mm in schwarzer Ausführung (unbeschichtet).
Technische Daten
| Gewindeart | M12 |
| Länge [mm] | 500 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
