Ankerschraube L-Form (gebogene Verbindungsschraube) M16 × 400 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Gebogene Schraubverbindung Typ L (Mauerlattenanker) M16 × 400 mm, schwarz

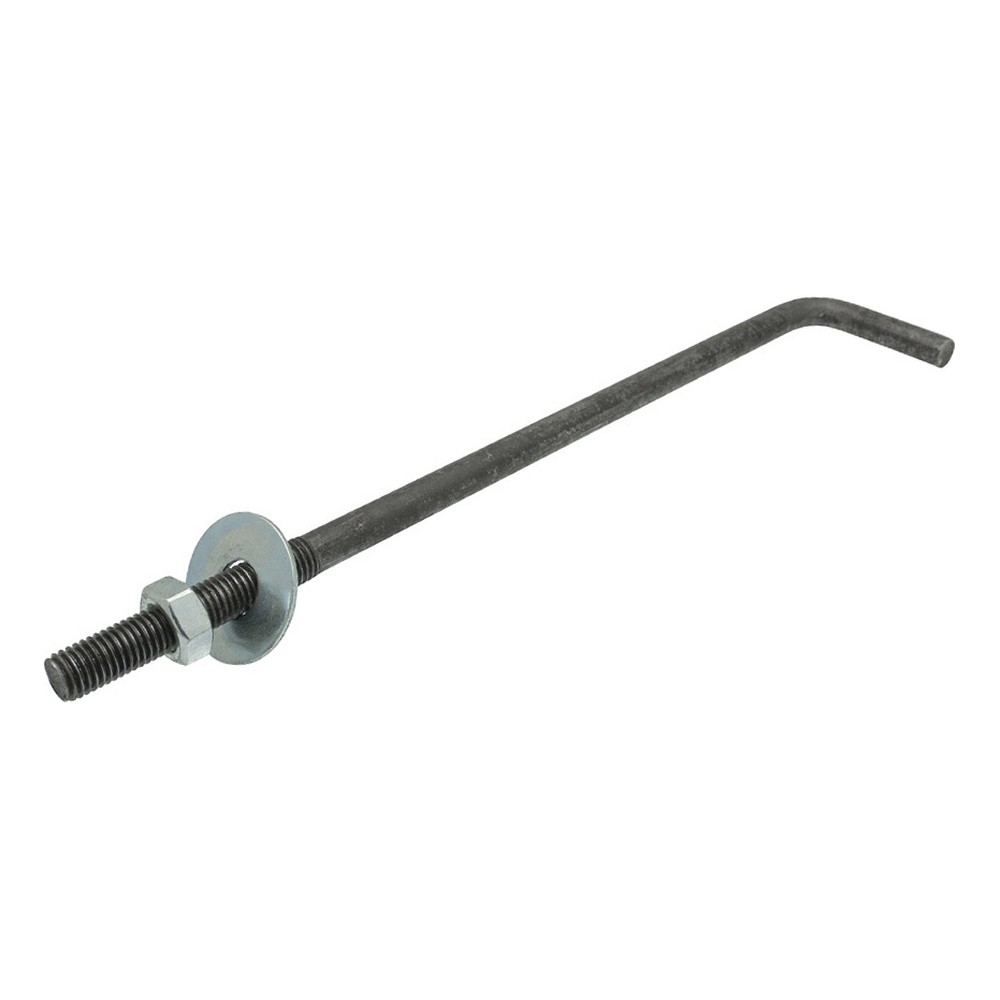

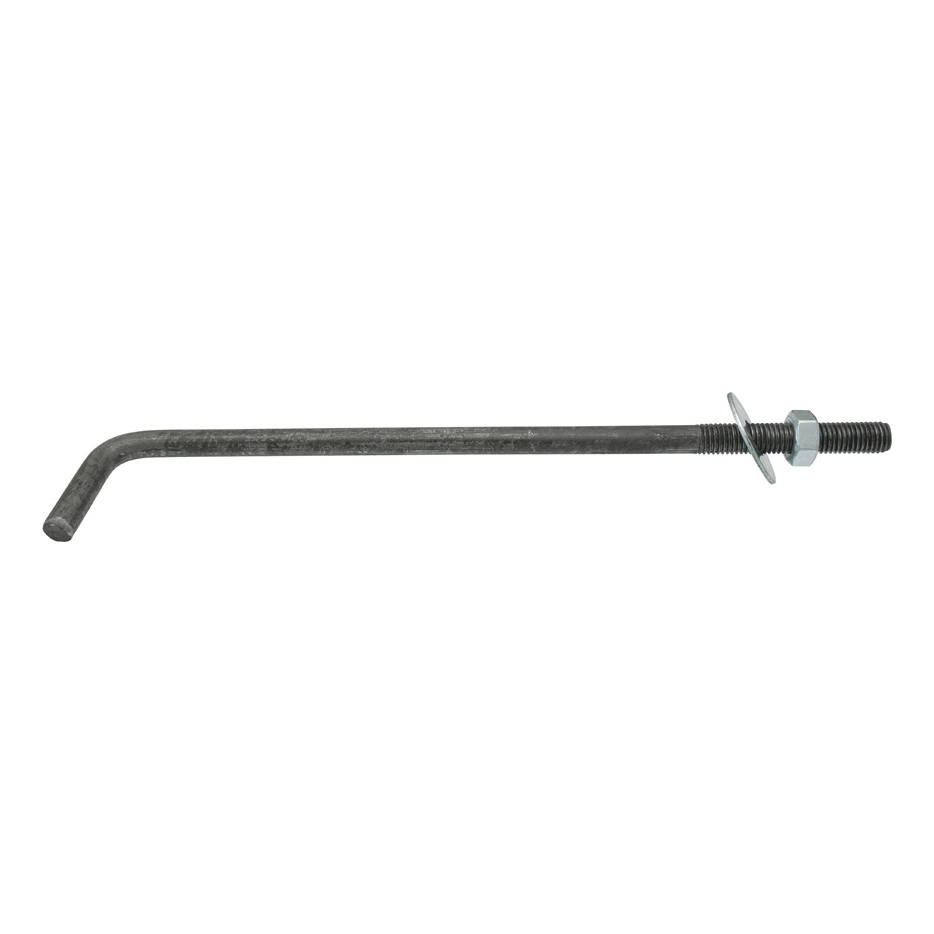

Mauerlattenanker Typ L (gebogene Hakenschraube) mit M16-Gewinde und einer Länge von 400 mm in schwarzer Ausführung, hergestellt vom Unternehmen. Er dient zur dauerhaften Verankerung der Mauerlatte im Stahlbetonringbalken oder in der Decke – das abgewinkelte L-Ende sorgt für einen sicheren Halt im Beton, und das Gewinde mit Mutter und Unterlegscheibe ermöglicht ein präzises Anziehen des hölzernen Dachkonstruktionselements.
Verwendung
Der Anker ist für die Befestigung von Mauerlatten (Dachbalken) am Stahlbetonringbalken oder an der Betondecke vorgesehen. Das L-förmig abgewinkelte Ende wird beim Betonieren im Beton einbetoniert, während der Gewindeteil über die Oberfläche hinausragt – das Gewinde wird durch die Bohrung in der Mauerlatte geführt, anschließend werden Unterlegscheibe und Mutter aufgesetzt, die das Holz an den Beton pressen. Eine weit verbreitete Lösung im Einfamilienhaus- und Wirtschaftsbau bei der Montage des Dachstuhls.
Konstruktion

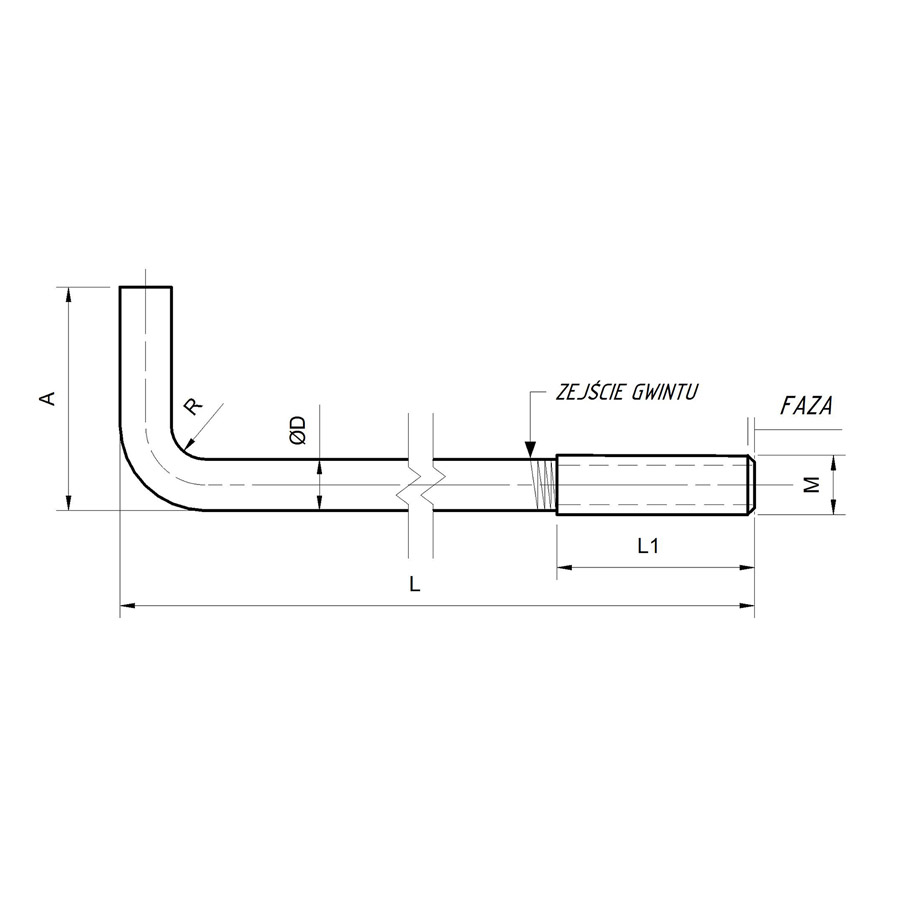

Die technische Zeichnung zeigt die wichtigsten Abmessungen des Ankers: L – Gesamtlänge des Schafts, A – Länge der Abwinkelung (Haken), R – Biegeradius, ØD – Schaftdurchmesser, L1 – Länge des Gewindeteils, M – metrisches Gewinde. Das Gewindeende besitzt eine Fase, die das Aufschrauben der Mutter erleichtert. Jeder Anker wird komplett mit Sechskantmutter und runder Unterlegscheibe geliefert – die Befestigungselemente sind verzinkt (silberfarben), der Schaft selbst ist in schwarzer Ausführung (roher Stahl ohne Korrosionsschutzbeschichtung).
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 400 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
