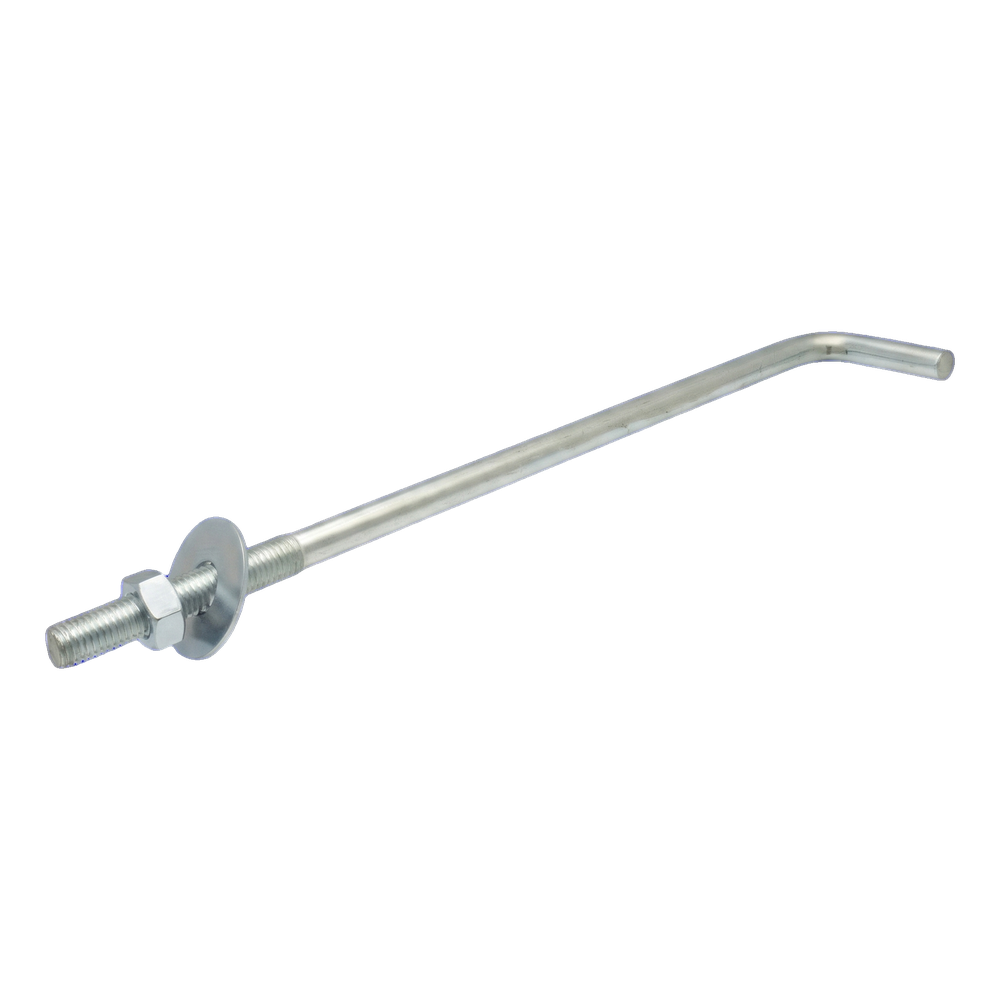

Ankerschraube L-Form (gebogener Schraubanker) M16×400 mm – verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Ankerschraube L-Form (gebogener Schraubanker) M16×400 mm – verzinkt
Ankerschraube L-Form (gebogener Schraubanker, auch Hakenschraube genannt) mit M16-Gewinde und einer Länge von 400 mm. Das Element dient zur dauerhaften Verankerung von Mauerlatten aus Holz im Ringanker aus Stahlbeton – eine der grundlegenden Verbindungen in der Dachstuhlkonstruktion. Die verzinkte Ausführung schützt den Stahl vor Korrosion, was im Kontaktbereich zwischen Beton und Holz wichtig ist, da sich dort Feuchtigkeit ansammeln kann.
Anwendung
Die Ankerschraube L-Form wird beim Bewehren in den Betonringanker einbetoniert – der gebogene Teil (Haken) verankert sich im Beton, während der Gewindebolzen über den Ringanker hinausragt. Nach dem Auflegen der Mauerlatte auf den Ringanker wird das Holz mit Mutter und Unterlegscheibe gegen die Betonoberfläche gepresst. Diese Lösung stellt eine sichere, mechanische Verbindung zwischen der Dachkonstruktion und dem Mauerwerk des Gebäudes her und wird im Einfamilienhausbau sowie bei Wirtschaftsgebäuden häufig eingesetzt.
Die L-förmige Konstruktion des Verbinders mit deutlicher Abbiegung gewährleistet eine wirksame Verankerung im Beton. Das verwendete Gewinde sorgt für eine ausreichende Tragfähigkeit der Verbindung, die den Belastungen in üblichen Dachstühlen entspricht.
Aufbau des Verbinders

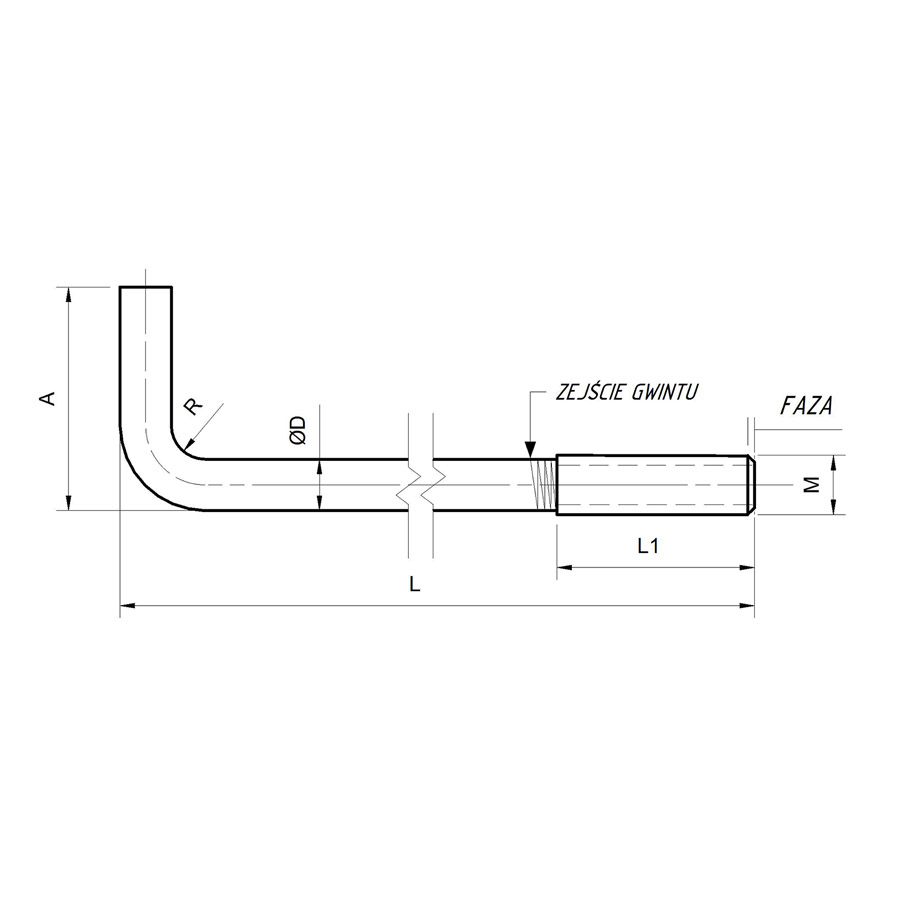

Der Anker besteht aus einem Stahlstab mit rundem Querschnitt, der an einem Ende im rechten Winkel abgebogen ist (Einbetonierhaken, mit dem Maß A gekennzeichnet) und am anderen Ende ein metrisches Gewinde aufweist. Der Gewindeteil (L1) ermöglicht die Einstellung des Anpressdrucks der Mauerlatte. Die technische Zeichnung zeigt die wichtigsten Abmessungen: Gesamtlänge L, Bolzendurchmesser ØD, Biegeradius R sowie die Fase am Gewindeende, die das Aufdrehen der Mutter erleichtert.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 400 |
| Beschichtung | Verzinkt |
| Material | Stahl |
