Ankerschraube L-Form (gebogener Schraubanker) M16×500 mm – verzinkt

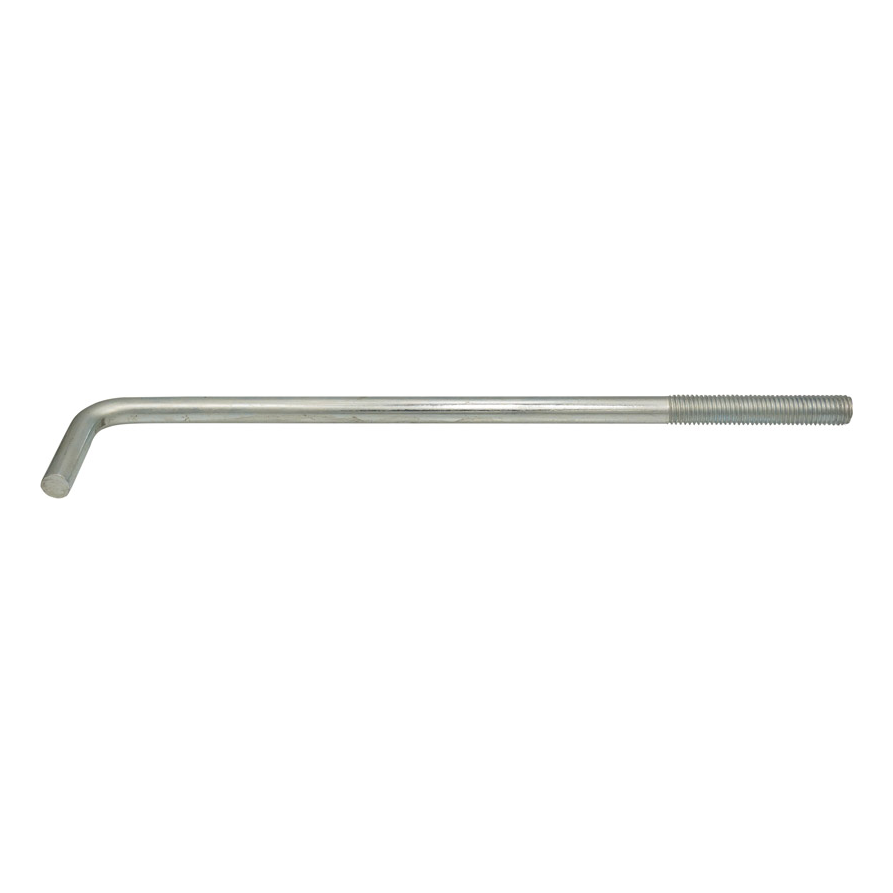

Gebogener Schraubanker L-Form (Ankerschraube L-Form für Mauerlatten) mit M16-Gewinde und einer Länge von 500 mm. Stahlankerelement mit verzinkter Oberfläche, vorgesehen für die dauerhafte Verankerung der Mauerlatte im Stahlbetonringanker oder in der Wand. Das untere, L-förmig gebogene Ende sorgt nach dem Einbetonieren für einen sicheren Halt im Beton, und das Gewinde am oberen Ende ermöglicht das Festziehen der Mauerlatte mit Mutter und Unterlegscheibe.
Anwendung
Ankerschrauben L-Form werden im Bauwesen häufig zur Befestigung von Mauerlatten aus Holz am Stahlbetonringanker eingesetzt. Der untere, gebogene Teil des Stabs wird in den Beton des Ringankers eingegossen, während der Gewindebolzen über die Betonoberfläche hinausragt. Nach dem Auflegen der Mauerlatte auf den Bolzen und dem Anziehen mit Mutter und Unterlegscheibe entsteht eine dauerhafte Verbindung zwischen Dachkonstruktion und Ringanker. Das Element eignet sich auch zur Verankerung von Stützen, Rahmen und Stahlkonstruktionen in Betonfundamenten.
Lieferumfang

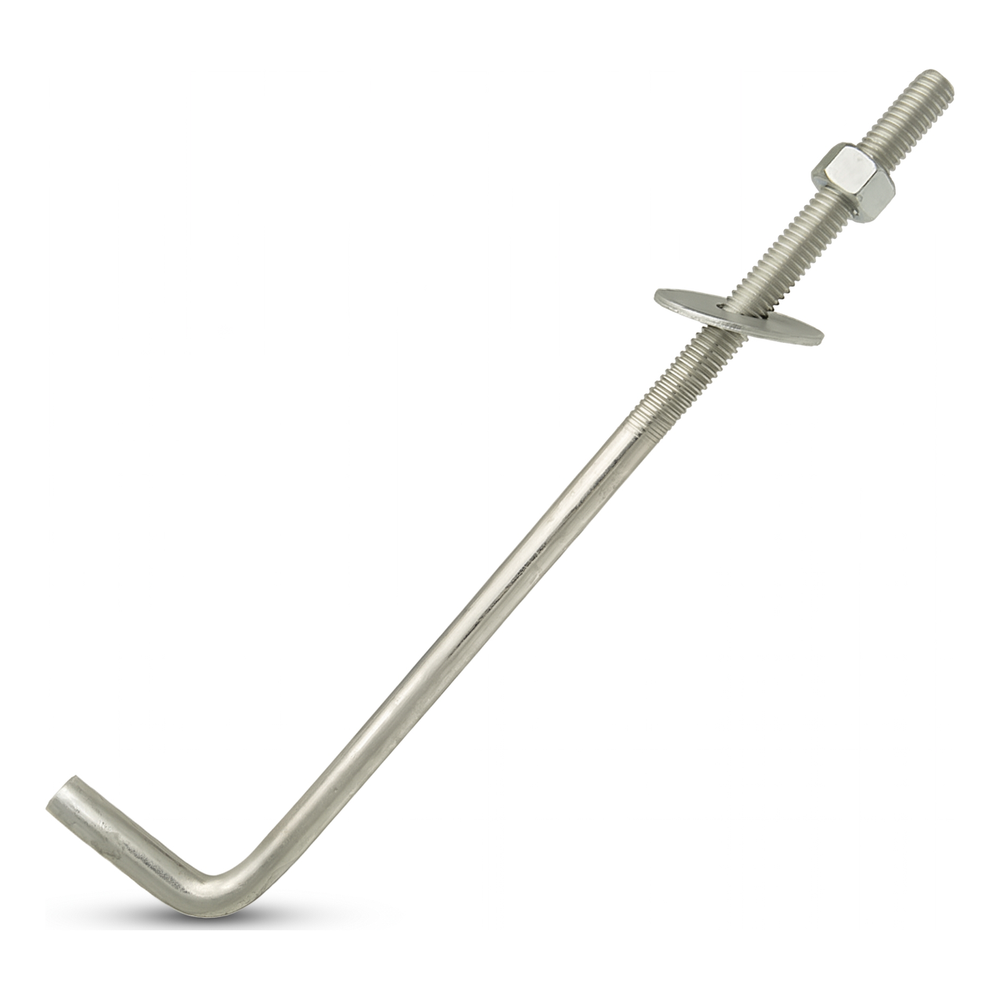

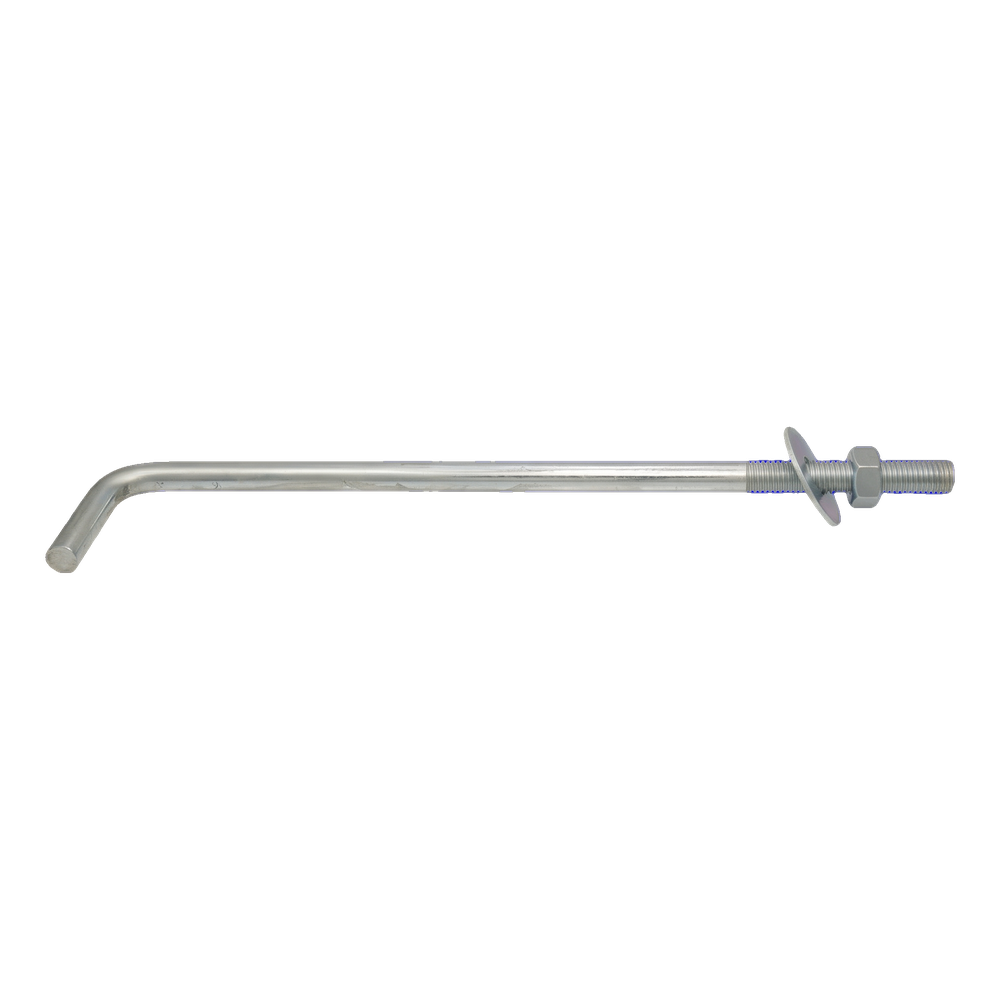

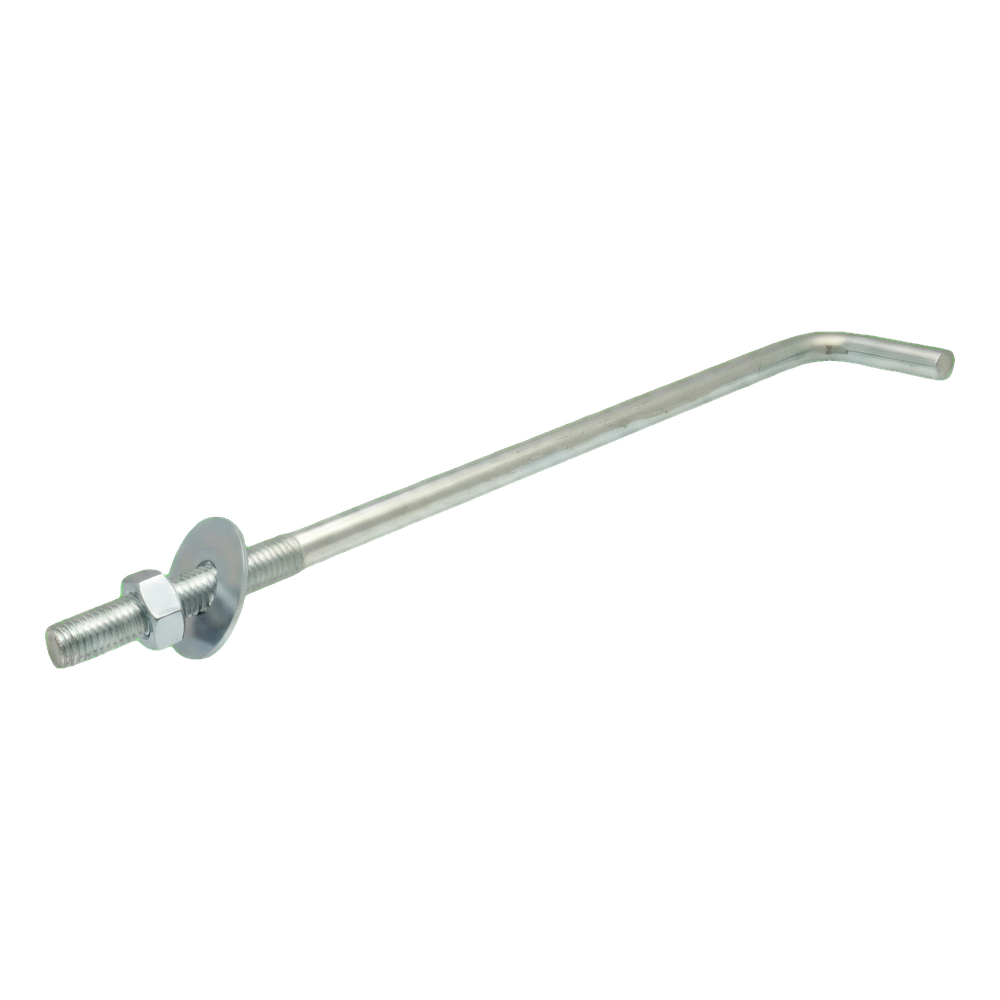

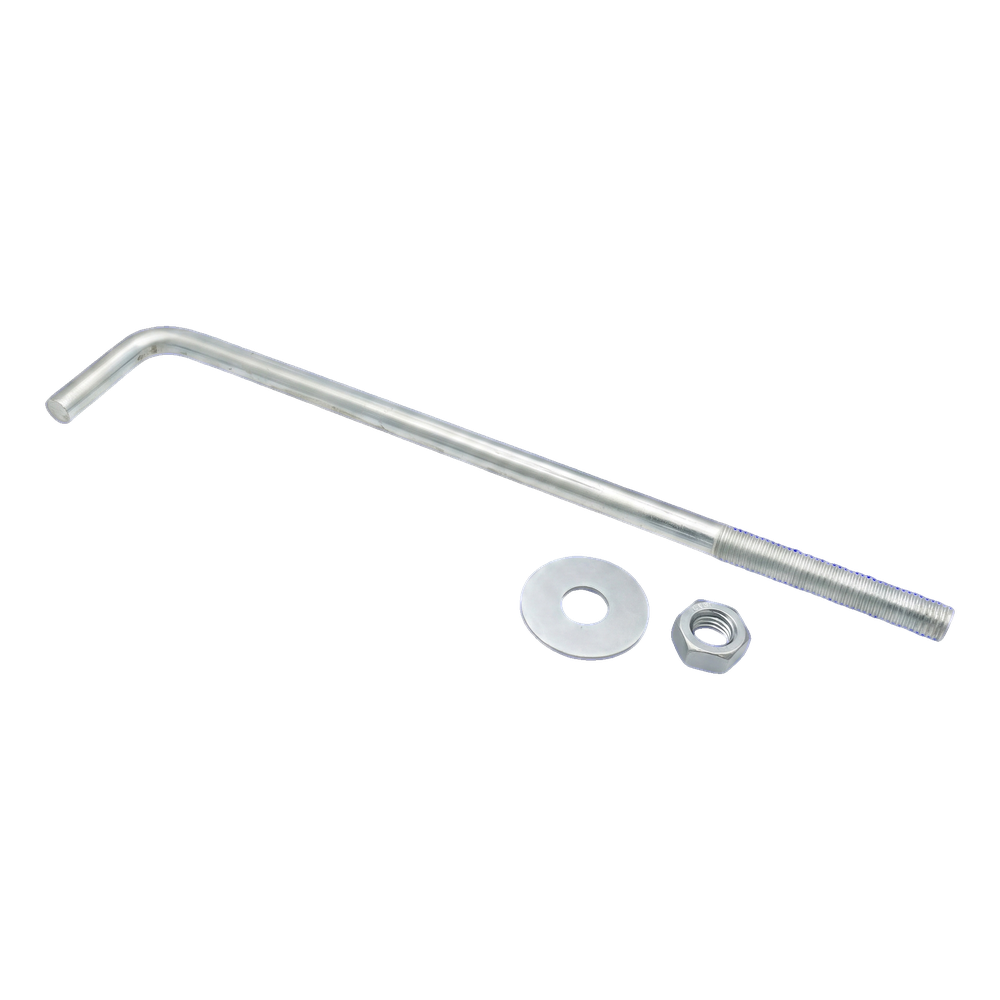

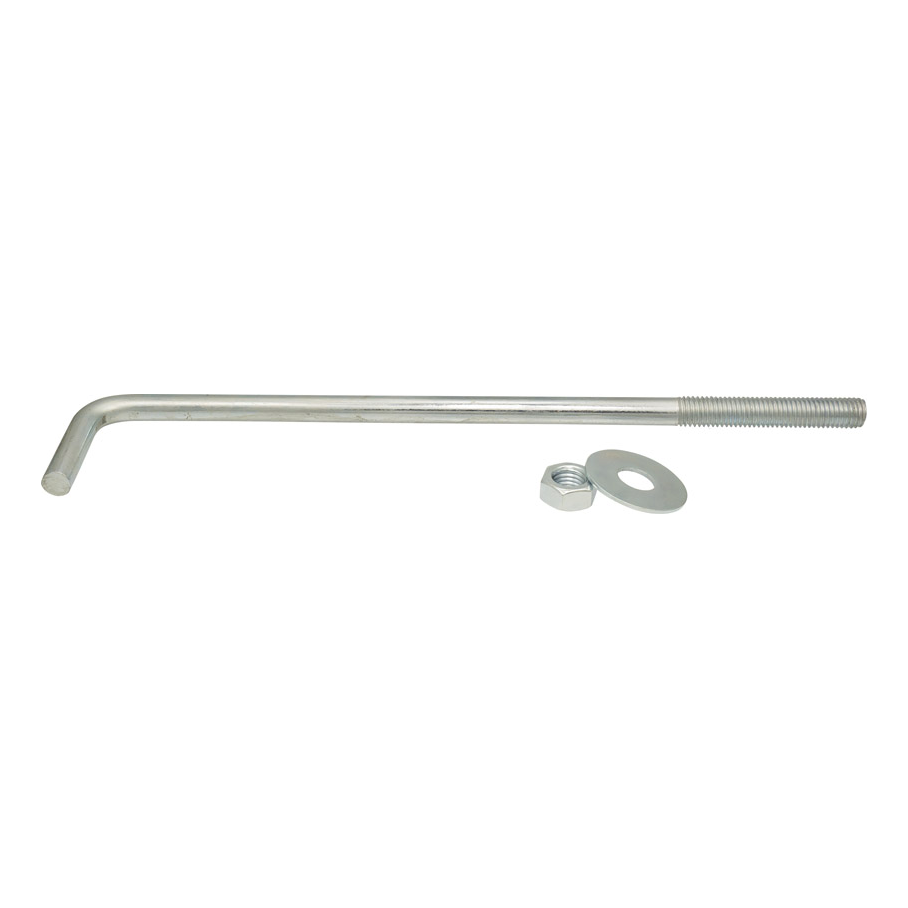

Der Anker wird mit Mutter M16 und Unterlegscheibe geliefert, wie auf den Produktfotos zu sehen. Die verzinkte Beschichtung schützt das Element vor Korrosion, sowohl während der Lagerung als auch nach dem Einbau in der Konstruktion. Das Gewinde M16 ist eine gängige Größe und kompatibel mit handelsüblichen Muttern und Unterlegscheiben im metrischen Standard.
Aufbau und Abmessungen

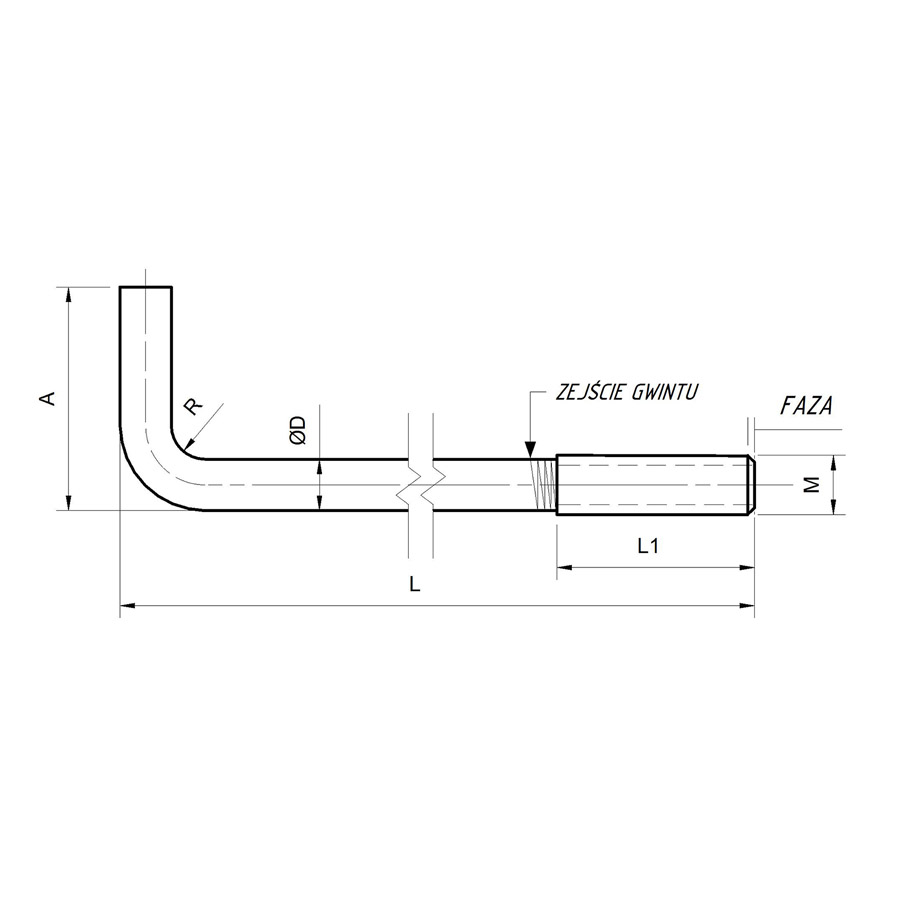

Die technische Zeichnung zeigt die charakteristischen Abmessungen der Ankerschraube L-Form: L – Gesamtlänge des Bolzens, A – Länge des gebogenen Schenkels, R – Biegeradius, ØD – Bolzendurchmesser, L1 – Länge des Gewindeabschnitts und M – Größe des metrischen Gewindes. Die L-förmige Biegung mit Fase am Bolzenende erleichtert das Setzen des Ankers in der Schalung vor dem Einbetonieren.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 500 |
| Beschichtung | Verzinkt |
| Material | Stahl |
