Ankerschraube L-Form (gebogener Schraubverbinder) M14 × 300 mm, schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Gebogene Ankerschraube Typ L (Mauerlattenanker) M14 × 300 mm, schwarz

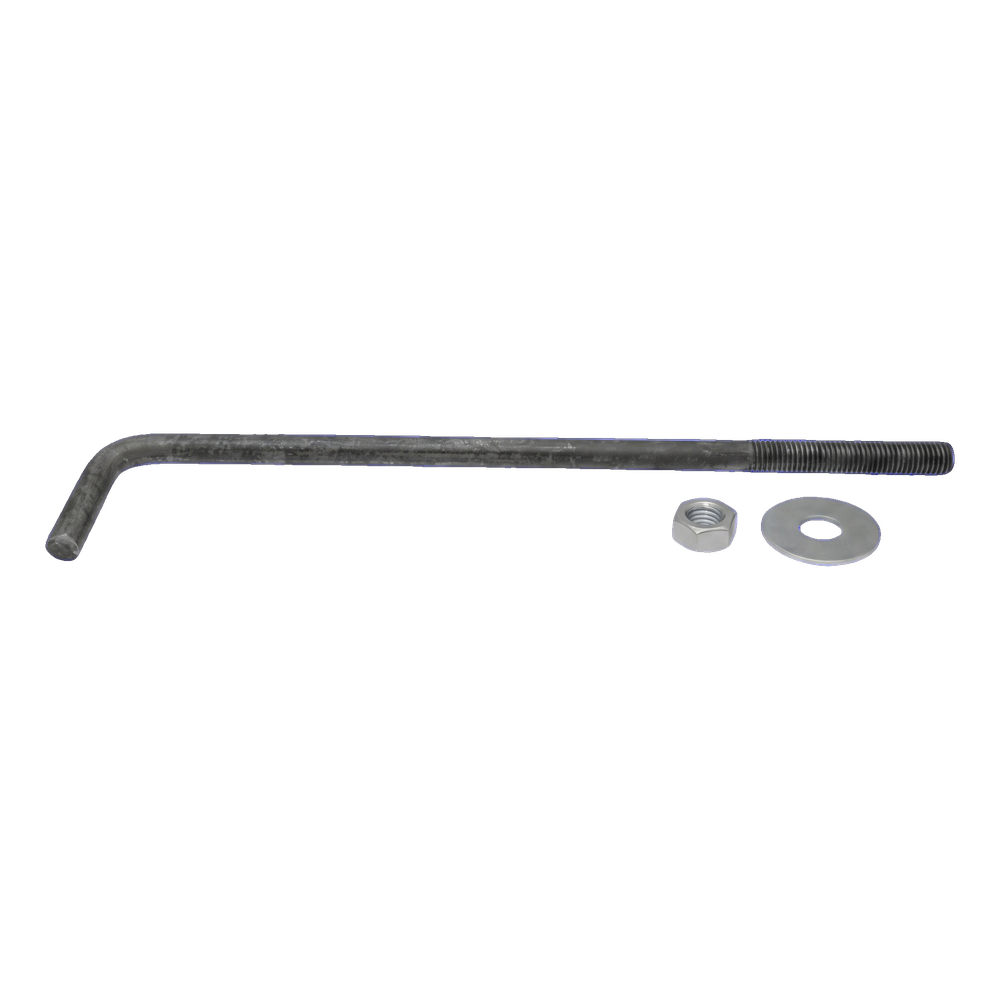

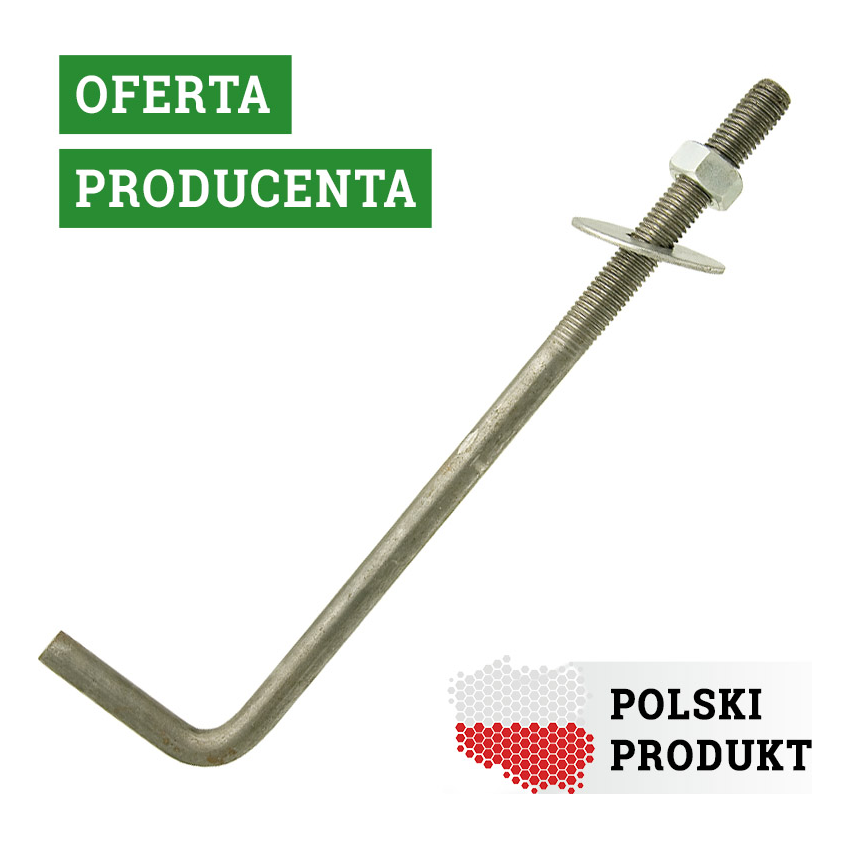

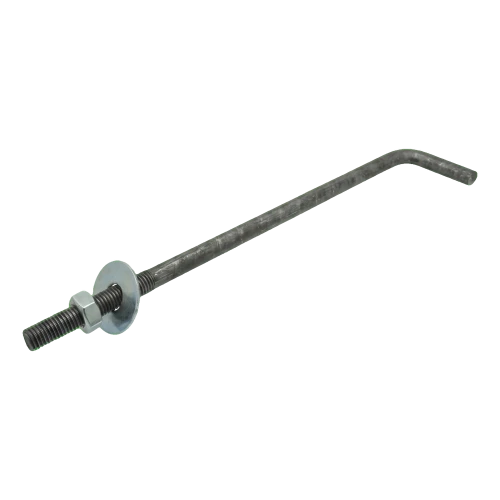

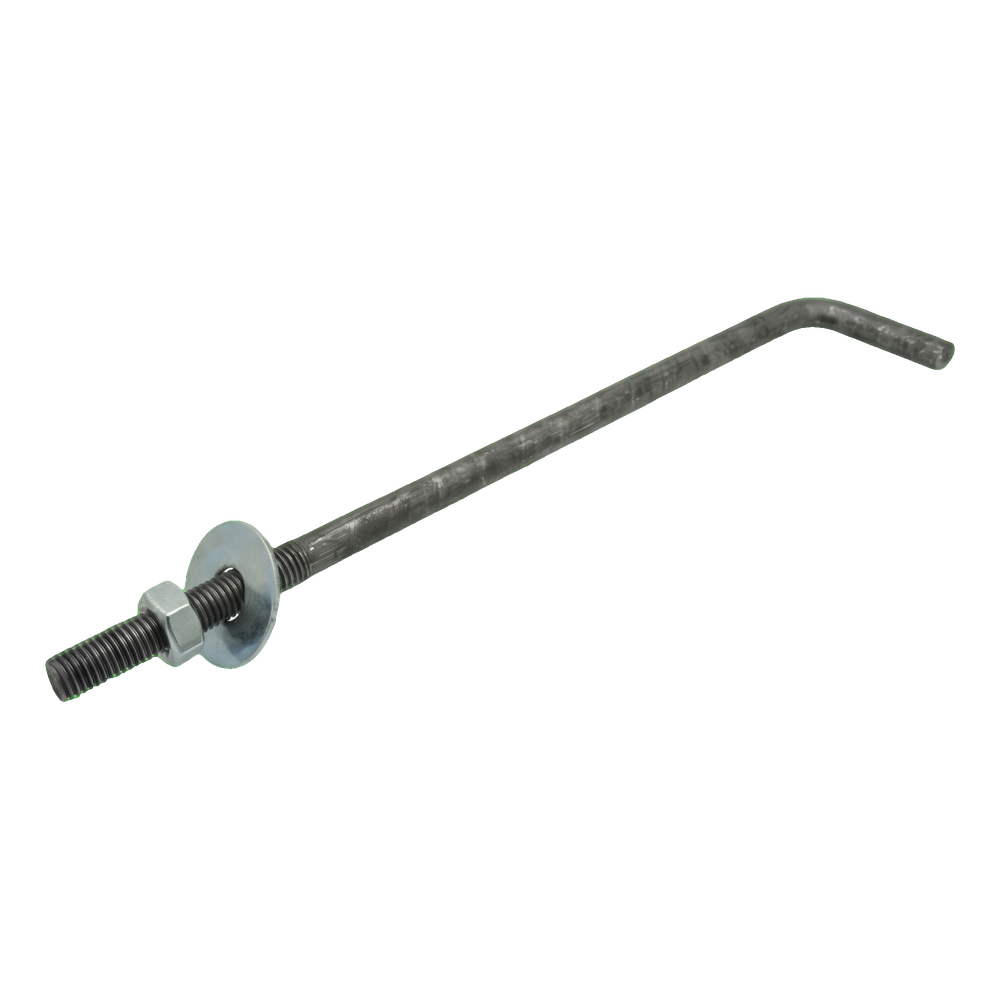

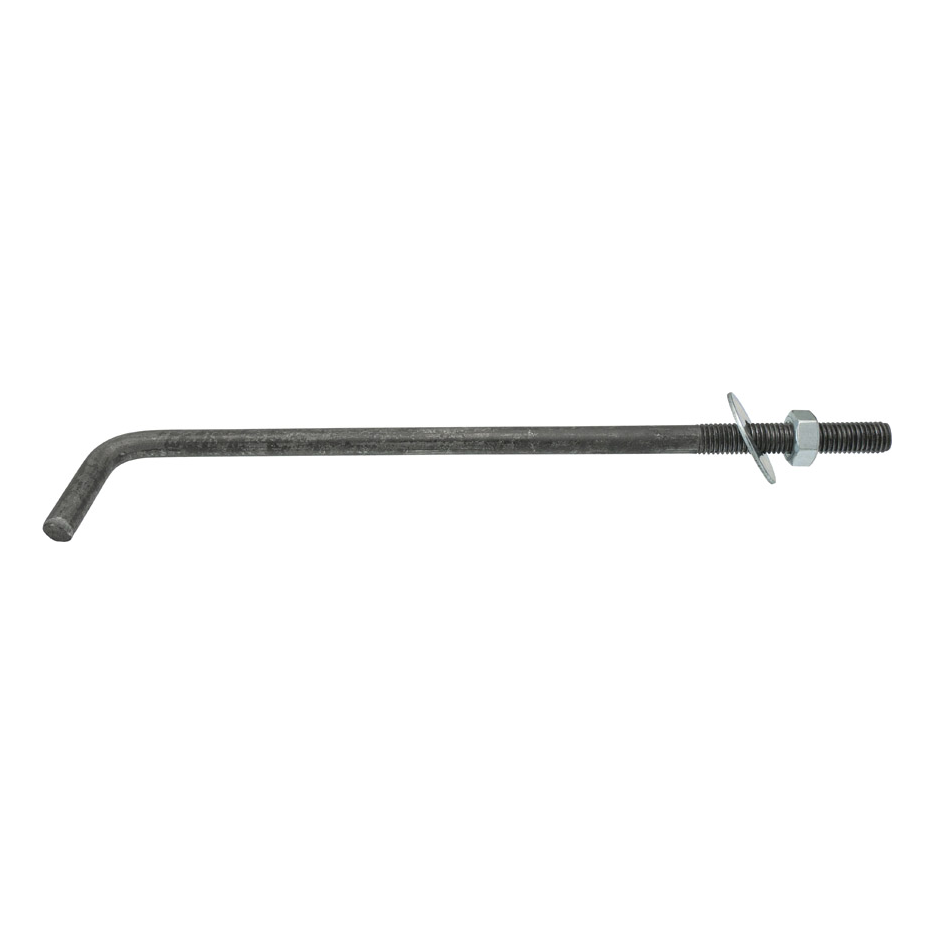

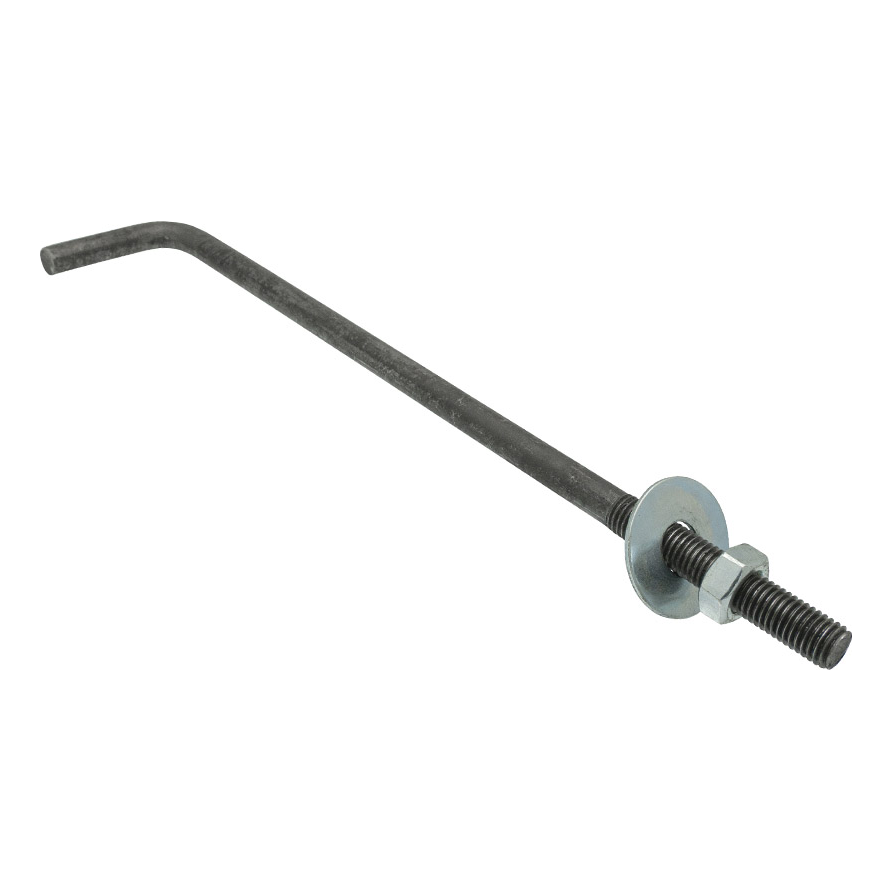

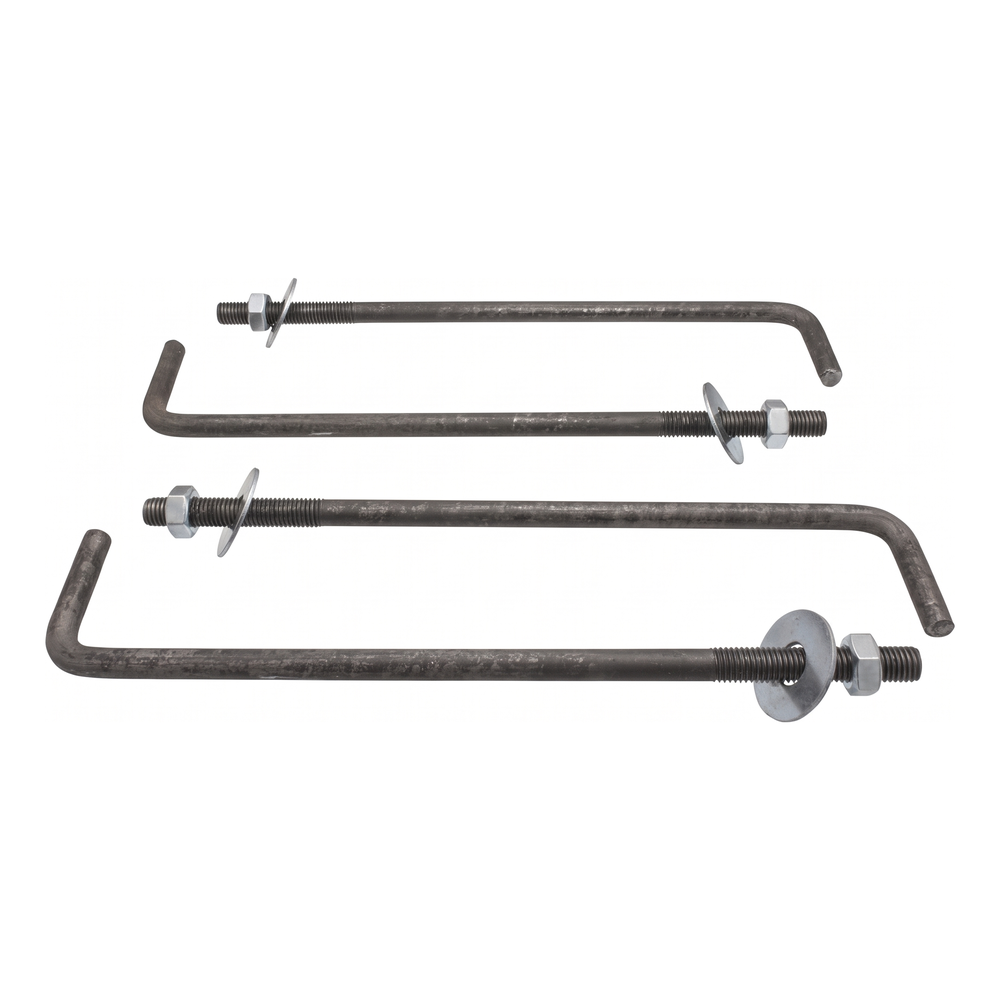

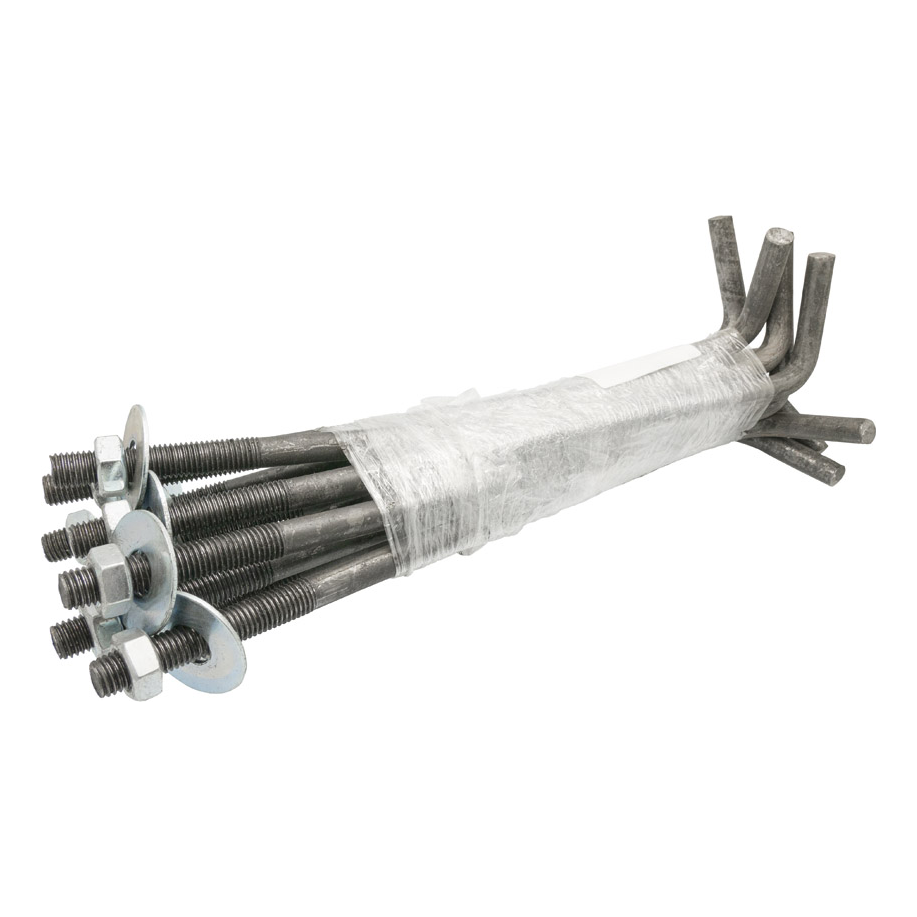

Mauerlattenanker Typ L (gebogene Ankerschraube, Hakenschraube) für die dauerhafte Verankerung von Mauerlatten aus Holz im Betonkranz. Der gebogene Schaft mit M14-Gewinde und einer Länge von 300 mm sorgt für eine sichere Verankerung im Beton. Da Mutter und Unterlegscheibe im Lieferumfang enthalten sind, ist eine sofortige Montage möglich, ohne zusätzliche Verbindungselemente nachbestellen zu müssen.
Anwendung
- Verankerung von Mauerlatten in Dachkonstruktionen
- Befestigung von Holzbauteilen am Stahlbetonkranz
- Holz-Beton-Verbindungen im Wohn- und Wirtschaftsbau
- Montage von Unterkonstruktionen für Photovoltaiksysteme auf Schrägdächern
Aufbau und Funktionsweise

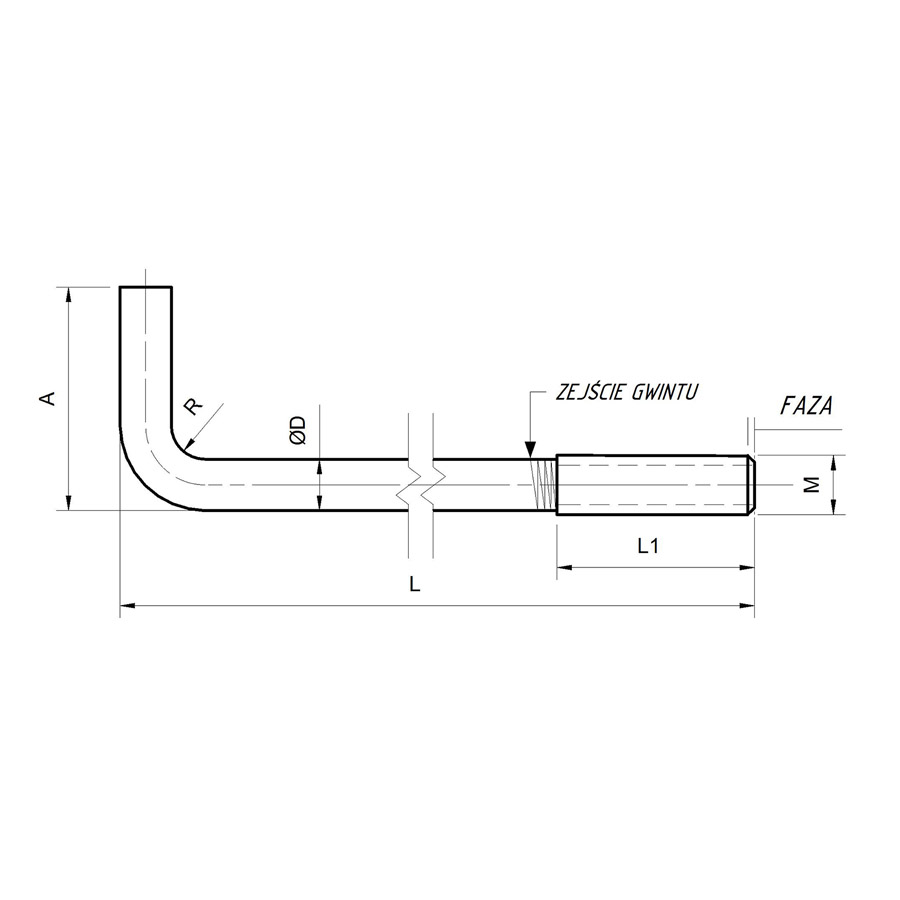

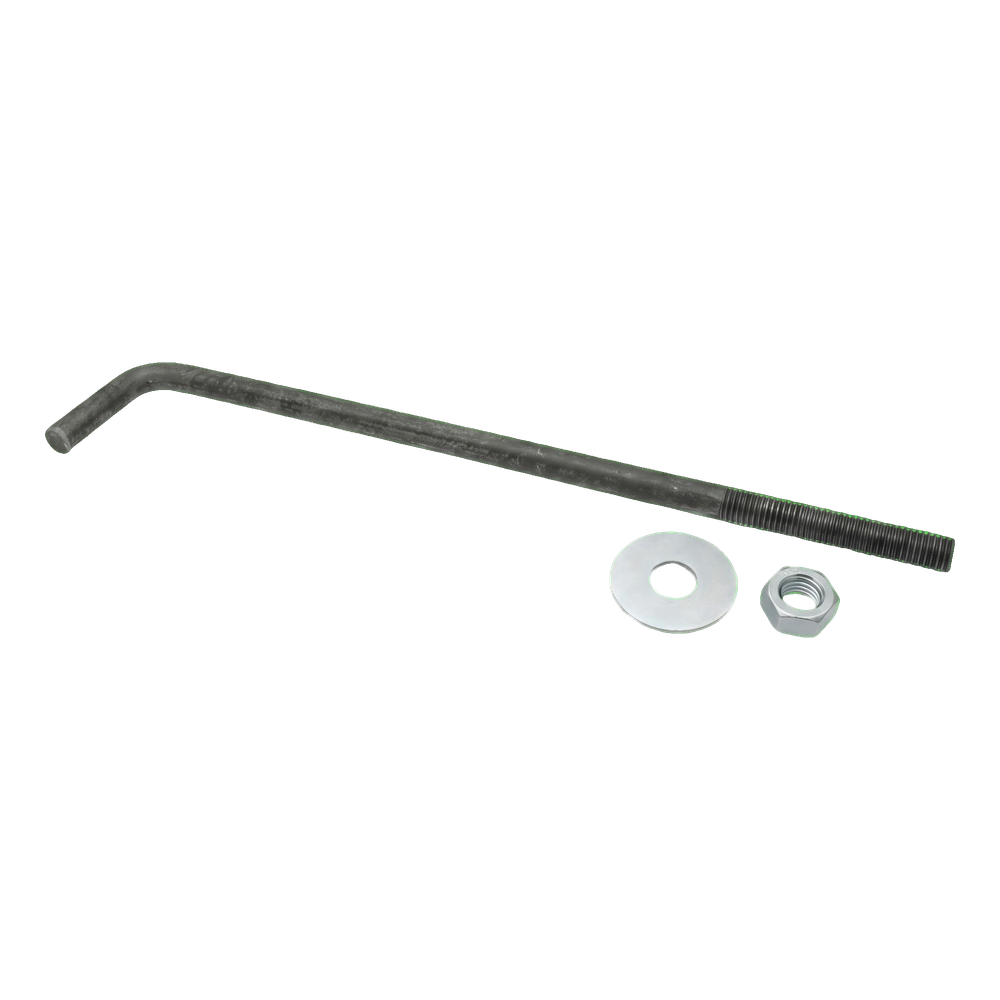

Der Anker besteht aus einem Stahlschaft, der im rechten Winkel in L-Form gebogen ist. Der gebogene Teil (Haken) wird in den Beton des Kranzes eingegossen und sorgt nach dem Aushärten des Betons für die Verankerung gegen Herausziehen. Auf dem geraden Schenkel befindet sich ein metrisches Gewinde M14, auf das die Mutter aufgeschraubt wird, die die Mauerlatte über die Unterlegscheibe anpresst. Die technische Zeichnung zeigt die wichtigsten Maße: L – Gesamtlänge, A – Hakenlänge, ØD – Schaftdurchmesser, L1 – Gewindelänge, M – Gewindegröße sowie R – Biegeradius.
Die Oberfläche des Schafts in der schwarzen Ausführung (ohne Korrosionsschutzbeschichtung) bedeutet, dass das Bauteil zum Einbetonieren vorgesehen ist – der im Beton eingebettete Teil wird durch die Betonüberdeckung geschützt. Mutter und Unterlegscheibe sind verzinkt und gewährleisten Korrosionsbeständigkeit im Verbindungsbereich zur Mauerlatte.
Technische Daten
| Gewindeart | M14 |
| Länge [mm] | 300 |
| Beschichtung | Schwarzstahl (unbeschichtet) |
| Material | Stahl |
