Befestigungsplatte für Dachabdichtung 375x375mm CWL

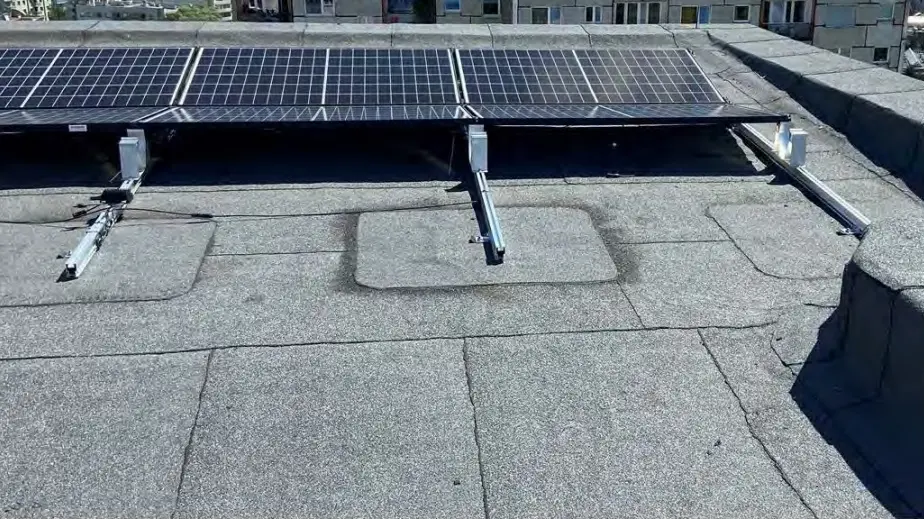

Befestigungsplatte für Dachabdichtung 375x375mm CWL - Edelstahl H17 1.4016 für Photovoltaikanlagen.

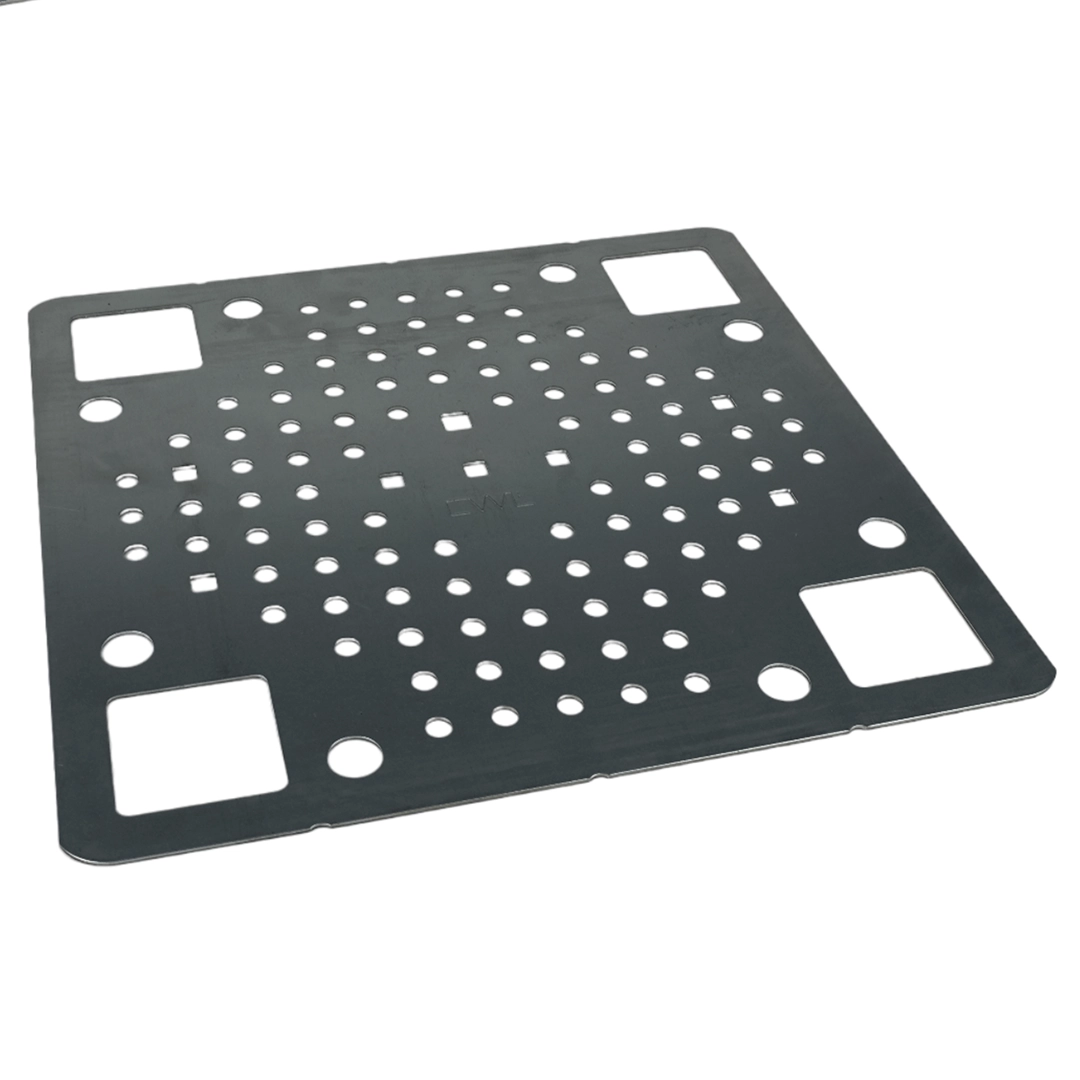

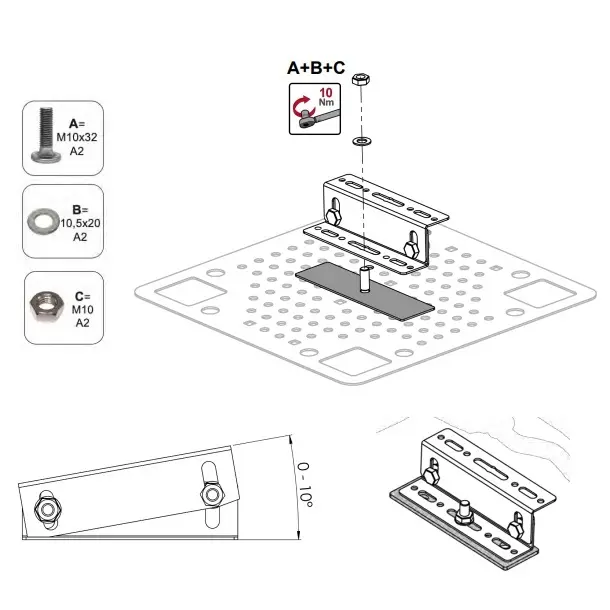

Die Befestigungsplatte für Dachabdichtung 375x375mm CWL ist eine sichere und universelle Lösung zur dauerhaften Befestigung von Elementen auf Bitumen- und Kunststoffdächern. Die Montageplatte kann über oder unter der vorhandenen Dachmembran installiert werden, um ein ästhetisches Erscheinungsbild zu erzielen. Mit einer Schweißfläche von 400 x 400 mm bietet diese Befestigungsplatte eine sichere und dauerhafte Befestigung ohne mechanische Fixierung.

Die Membrane sollte der Norm EN 13707:2004+A2:2009 entsprechen und folgende Anforderungen erfüllen:

Zugfestigkeit in Längs- und Querrichtung min. 300 N/50 mm EN 12311-1

Weiterreißfestigkeit min. 150 N EN 12310-1

Scherfestigkeit an Längs- und Querverbindungen min. 500 N/50 mm EN 12317-1

Schälfestigkeit

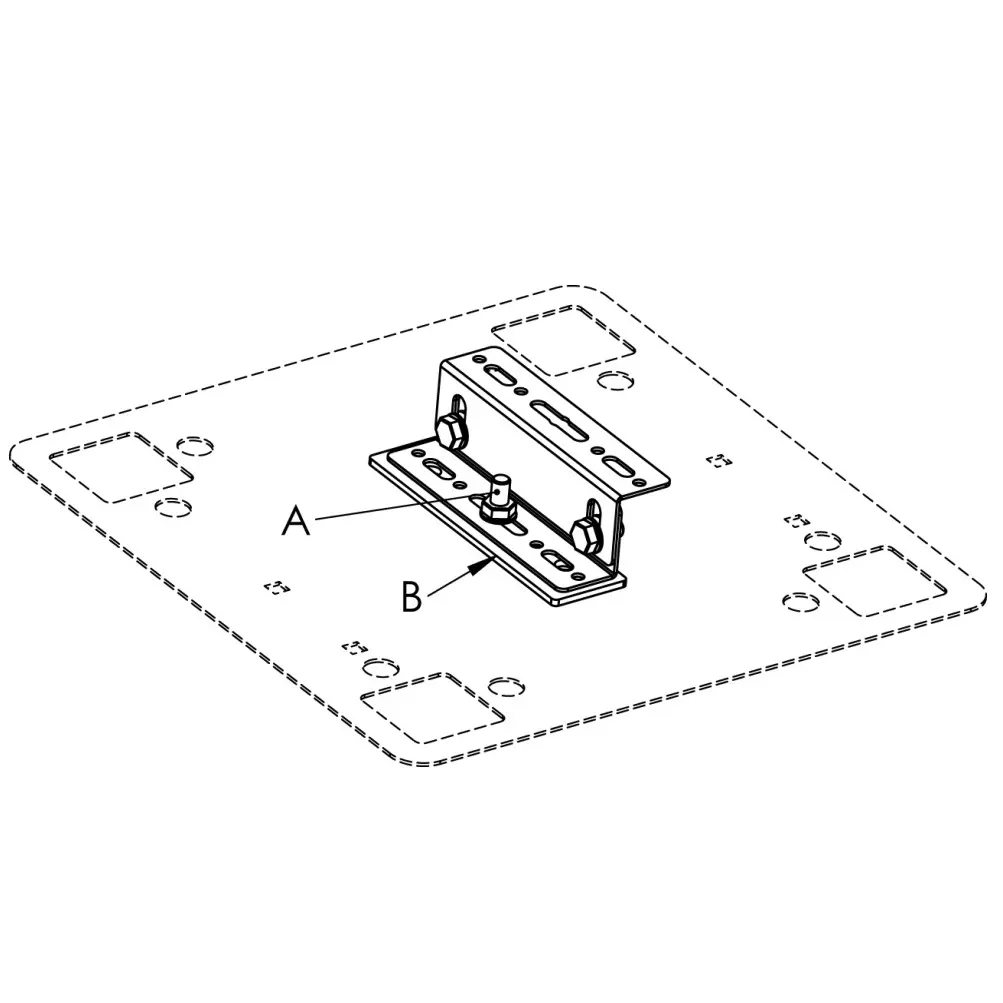

Montageplatte unter der Dachbahn

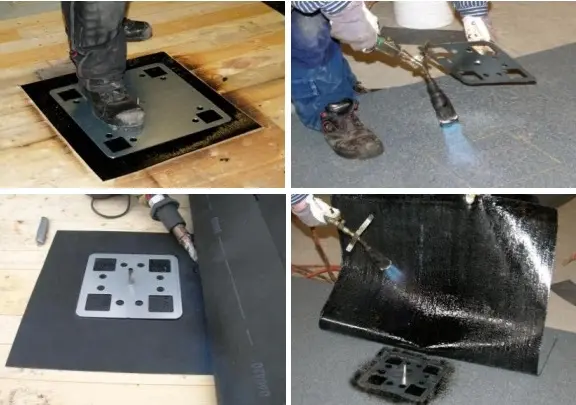

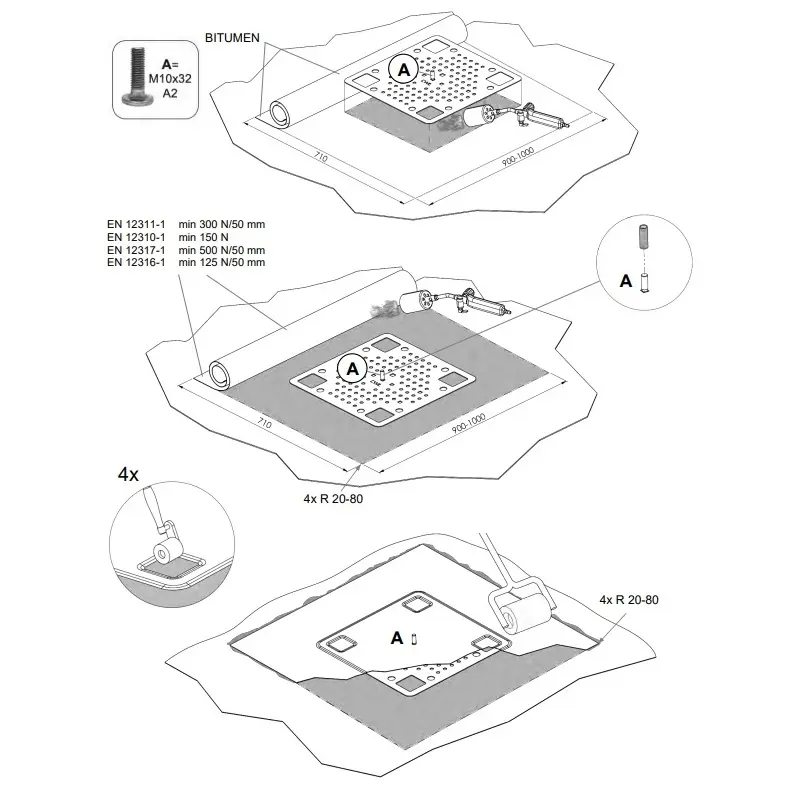

1. Schneiden Sie ein Stück Dachbahn mit den Maßen 500 x 500 mm zu. (Bei einer Dachsanierung kann die Befestigungsplatte zwischen der bestehenden und der neuen Dachbahn verschweißt werden. In diesem Fall ist kein zusätzliches Stück Dachbahn mit den Maßen 500 x 500 mm erforderlich).

2. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte in der Mitte des zugeschnittenen Dachbahnstücks.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Schneiden Sie ein Loch für die Schraube in die obere Dachbahn.

5. Verschweißen Sie die Bahn vollflächig auf der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.

Montageplatte auf der Dachbahn

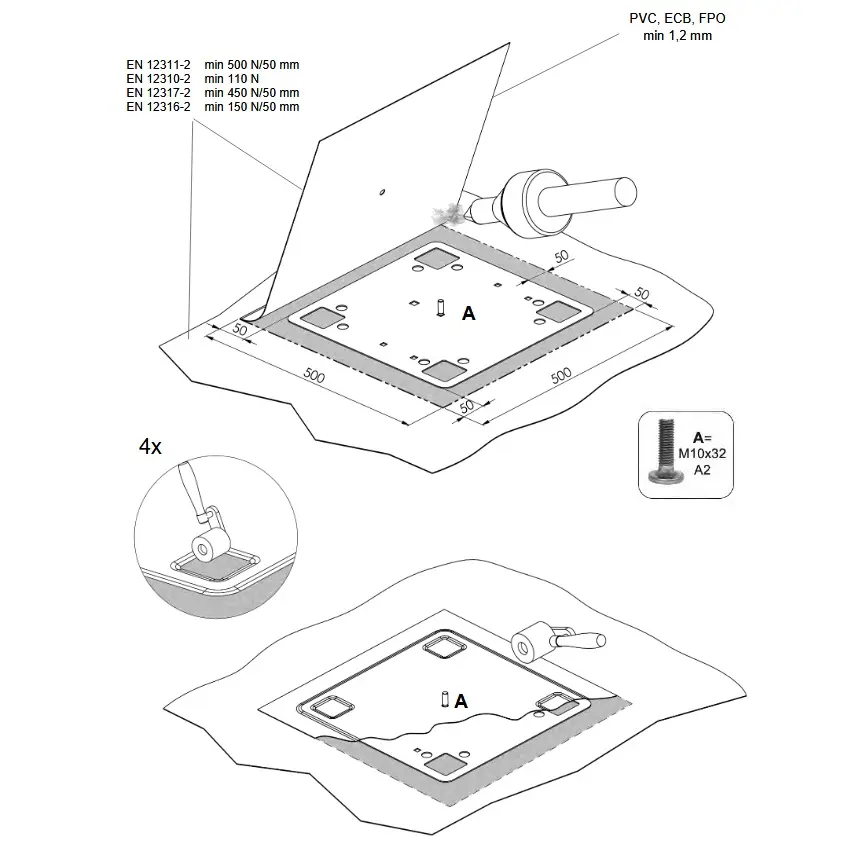

1. Platzieren Sie die Schraube unter der Platte in der dafür vorgesehenen Öffnung und verschweißen Sie die Montageplatte an der gewählten Stelle.

2. Schneiden Sie ein Stück Dachbahn mit den Maßen 800 x 1200 mm, 880 x 1100 mm oder 1000 x 1000 mm zu.

3. Setzen Sie die Schutzhülse auf die Schraube.

4. Schneiden Sie ein Loch für die Schraube in das zugeschnittene Dachbahnstück.

5. Verschweißen Sie die Membrane vollflächig auf der Montageplatte.

6. Überprüfen Sie, ob die Schweißnähte an den Befestigungspunkten vollständig sind.

7. Entfernen Sie die Schutzhülse der Schraube.
