Comunello Albatros Piccolo – Scharnierssystem für Falttore bis 4 m / 100 kg
Comunello Albatros Piccolo ist ein komplettes, innovatives Scharnierssystem, das speziell für Falttore entwickelt wurde. Dank dem vollständig hängenden Mechanismus öffnet sich das Tor ohne Führungsschiene, was Hindernisse am Boden eliminiert und die Montage erheblich erleichtert. Das System garantiert ein sanftes Falten und Entfalten der Torflügel auch bei stark begrenztem Platz — die ideale Lösung für Grundstücke mit schmaler Zufahrt oder fehlendem Platz für vollständige Öffnung eines Flügeltors.
Zusammensetzung des Sets
Das Albatros Piccolo System besteht aus drei präzise aufeinander abgestimmten Elementen, die gemeinsam einen zuverlässigen Falttor-Mechanismus bilden:

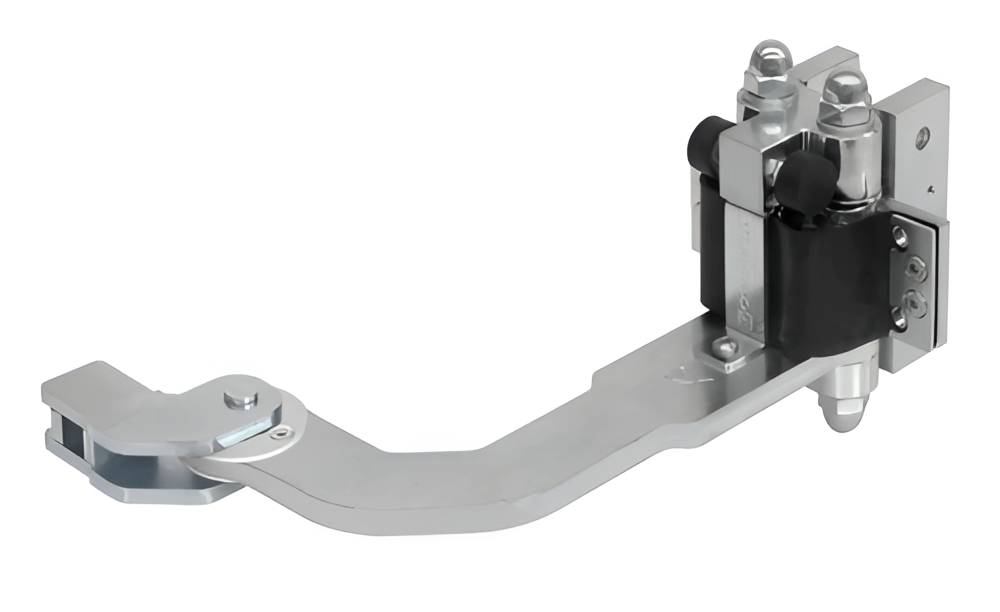

- Unteres Scharnier mit Getriebe und Arm — montiert im unteren Bereich des Torflügels, verantwortlich für den Faltantrieb; der beidseitig faltbare Übertragungsarm verbindet sich mit der Unterseite des ersten Flügels

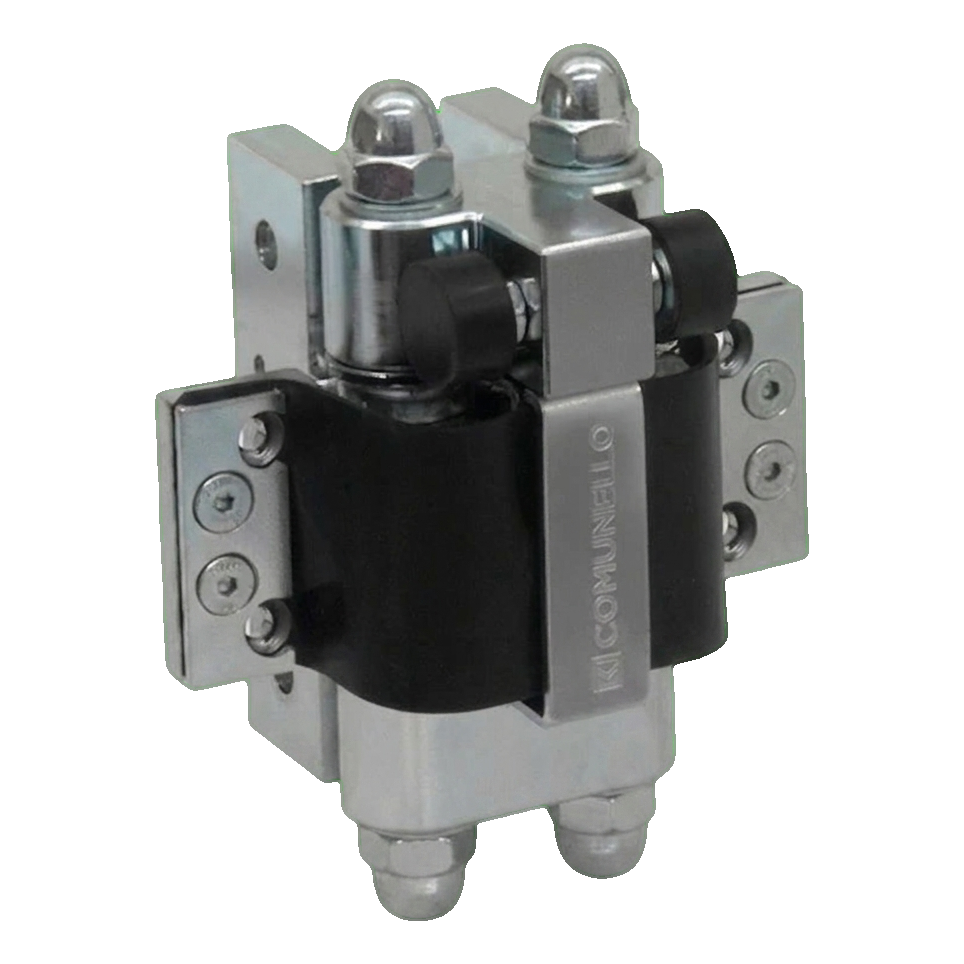

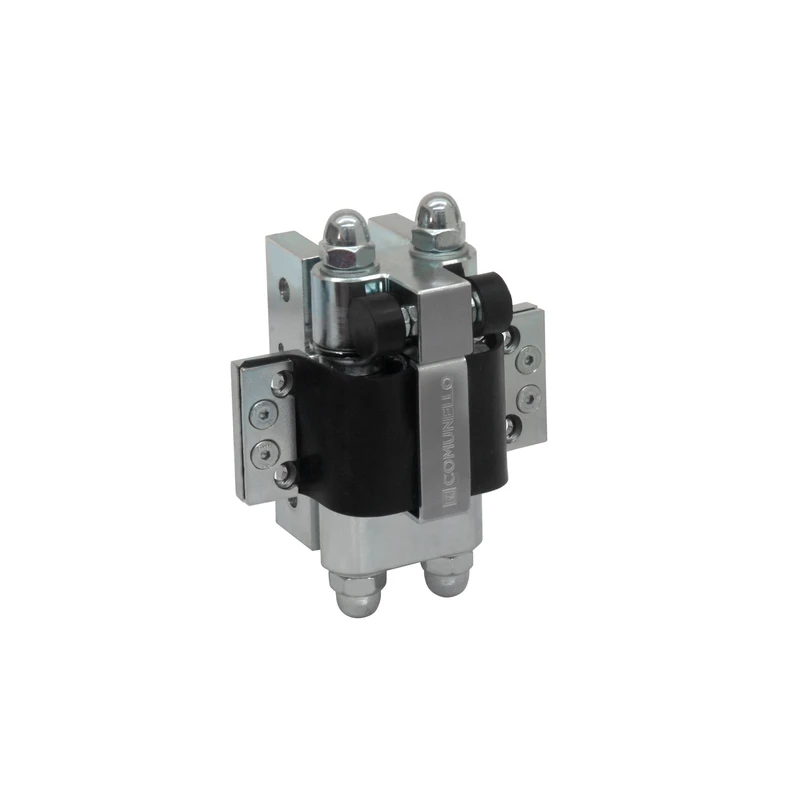

- Oberes Scharnier mit Getriebe — montiert im oberen Bereich des Tors beim Pfosten, synchronisiert die Bewegung beider Flügel

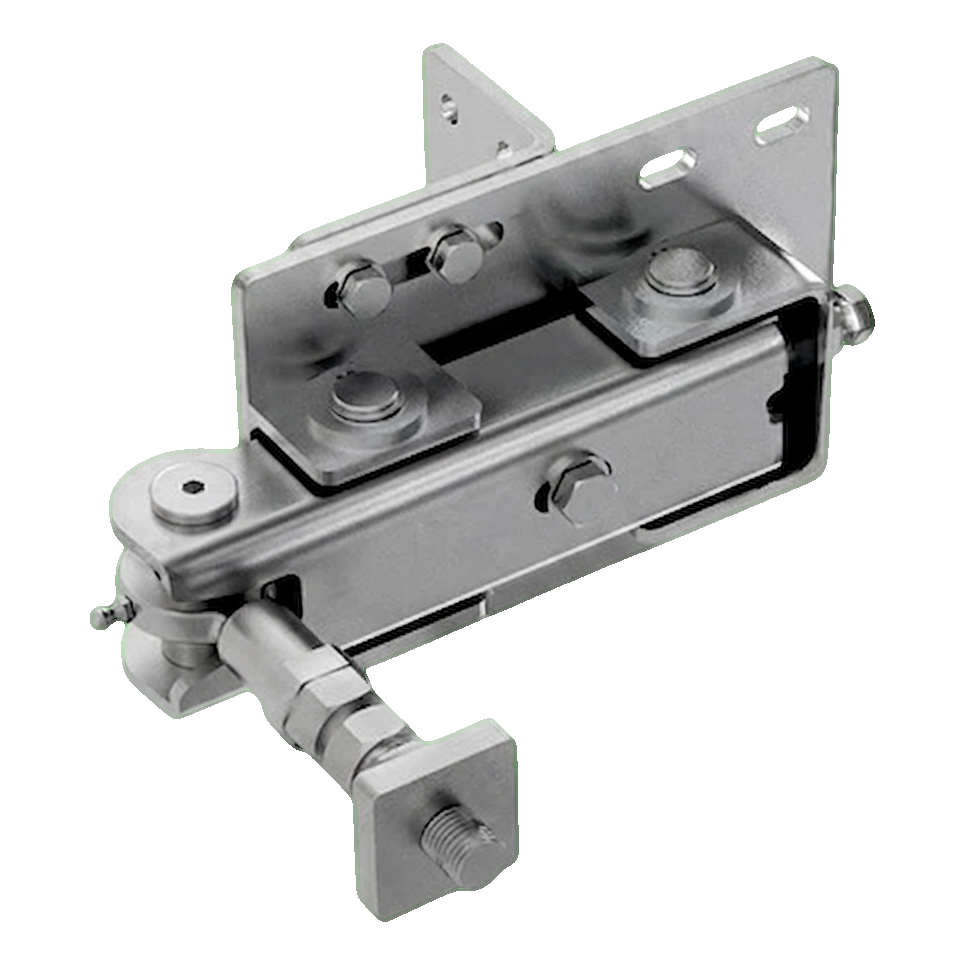

- Verstellbare Halterung — am Pfosten befestigt, ermöglicht präzise Justierung des gesamten Systems nach der Montage
Funktionsprinzip und Montage

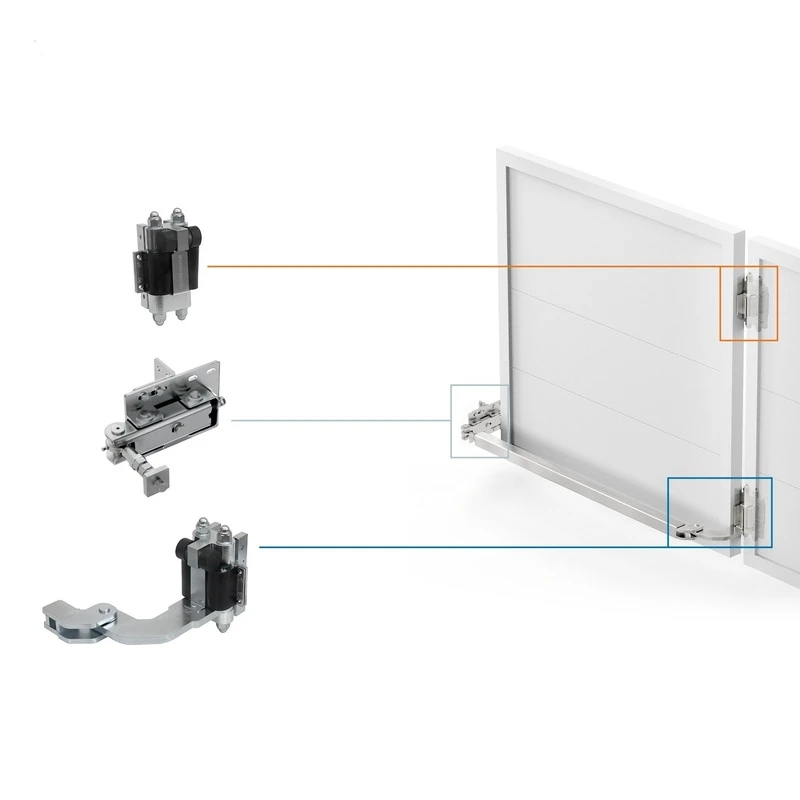

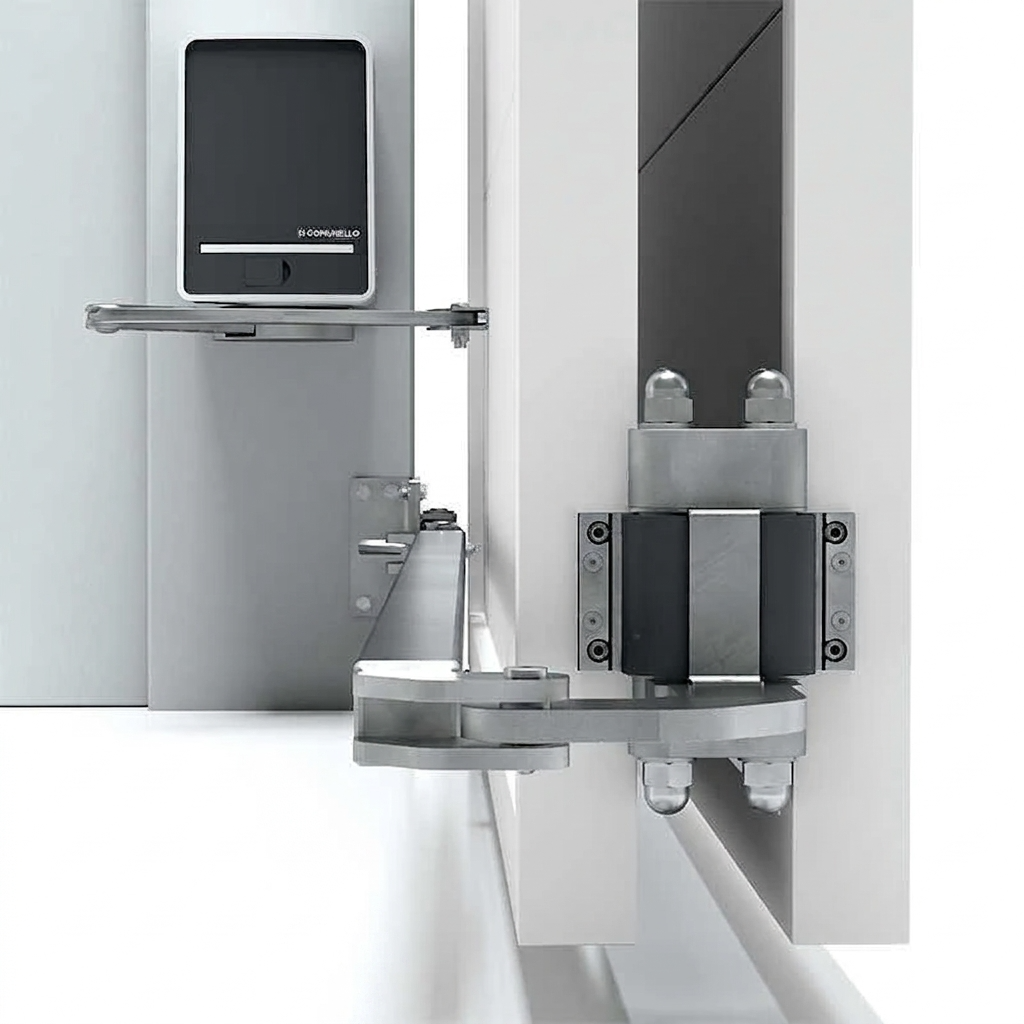

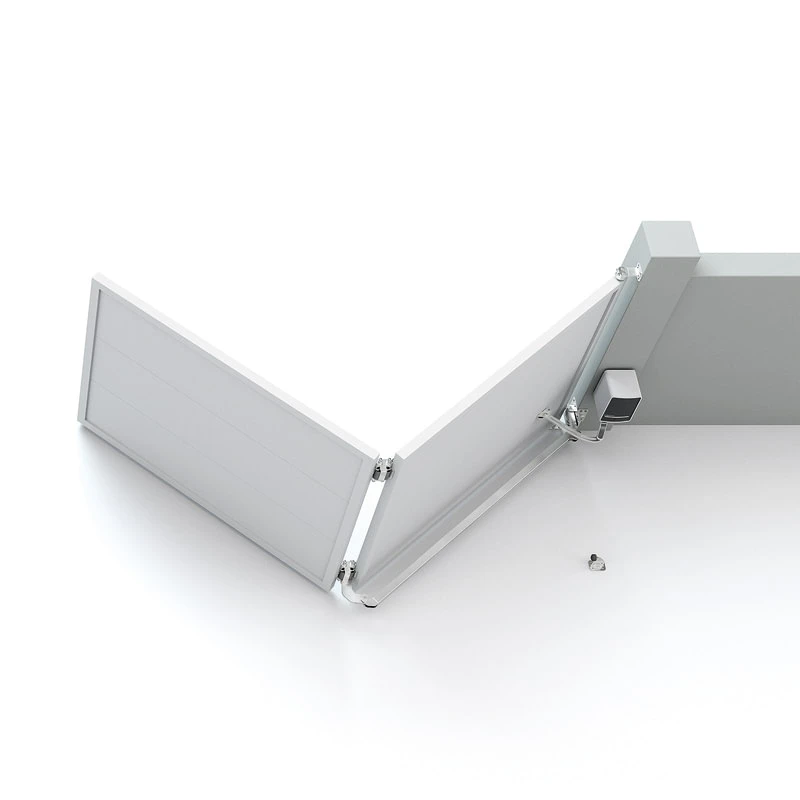

Das System ist vollständig schienenlos — das Tor öffnet sich vertikal ohne jegliche Führungen am Boden. Der beidseitig faltbare Antriebsarm wird an der Unterseite des ersten Flügels montiert und mit dem unteren Scharnier verbunden. Nach Montage der verstellbaren Halterung am Pfosten erhält der Monteur die Möglichkeit zur präzisen Korrektur der Toreinstellung. Das nebenstehende Bild zeigt die Anordnung der einzelnen Systemelemente am Tor — oberes Scharnier am Pfostenkopf, verstellbare Halterung in der Mitte und unteres Scharnier mit Arm unten.
Maximale Öffnung auf minimalem Raum
Dank dem Faltmechanismus klappen die Torflügel zusammen und nehmen minimalen Platz sowohl beim Öffnen als auch beim Schließen ein. Ein Set bedient ein Tor mit einer Gesamtflügellänge bis zu 4 Metern und einem Gewicht bis zu 100 kg. Bei Verwendung von zwei Sets Albatros Piccolo ist die Bedienung eines zweiflügeligen Tors mit einer Gesamtlänge bis zu 8 Metern möglich.
Hauptvorteile des Systems
- Schienenloser Mechanismus — keine Führungen am Boden, null Hindernisse
- Hängendes System — Torflügel falten sich frei in der Luft
- Einfache Justierung — verstellbare Halterung ermöglicht präzise Anpassung nach der Montage
- Minimaler Platzbedarf — ideale Lösung für schmale Zufahrten und begrenzte Durchfahrten
- Hochwertige Materialien — verschleißfeste Elemente für langjährigen Betrieb
- Italienische Produktion — Comunello, Made in Italy
Kompatibilität mit Antrieben
Das Albatros Piccolo System arbeitet mit Flügeltorantrieben der Marke Comunello zusammen. Für die komplexe Installation sind auch ergänzende Zubehörteile verfügbar: Bohrlochschablonen-System mit Schrauben und Muttern sowie Verbindungsprofil für den Übertragungsarm mit dem pfostenseitigen Scharnier, welche den Montageprozess erheblich beschleunigen.
Technische Parameter des Sets
- Hersteller: Comunello
- Serie: Albatros Piccolo (P)
- Maximale Torlänge (1 Set): 4 m
- Maximale Torlänge (2 Sets): 8 m
- Maximales Flügelgewicht: 100 kg
- Gewicht des Sets: 10,5 kg
- Systemtyp: schienenlos, hängend
- Herstellungsland: Italien

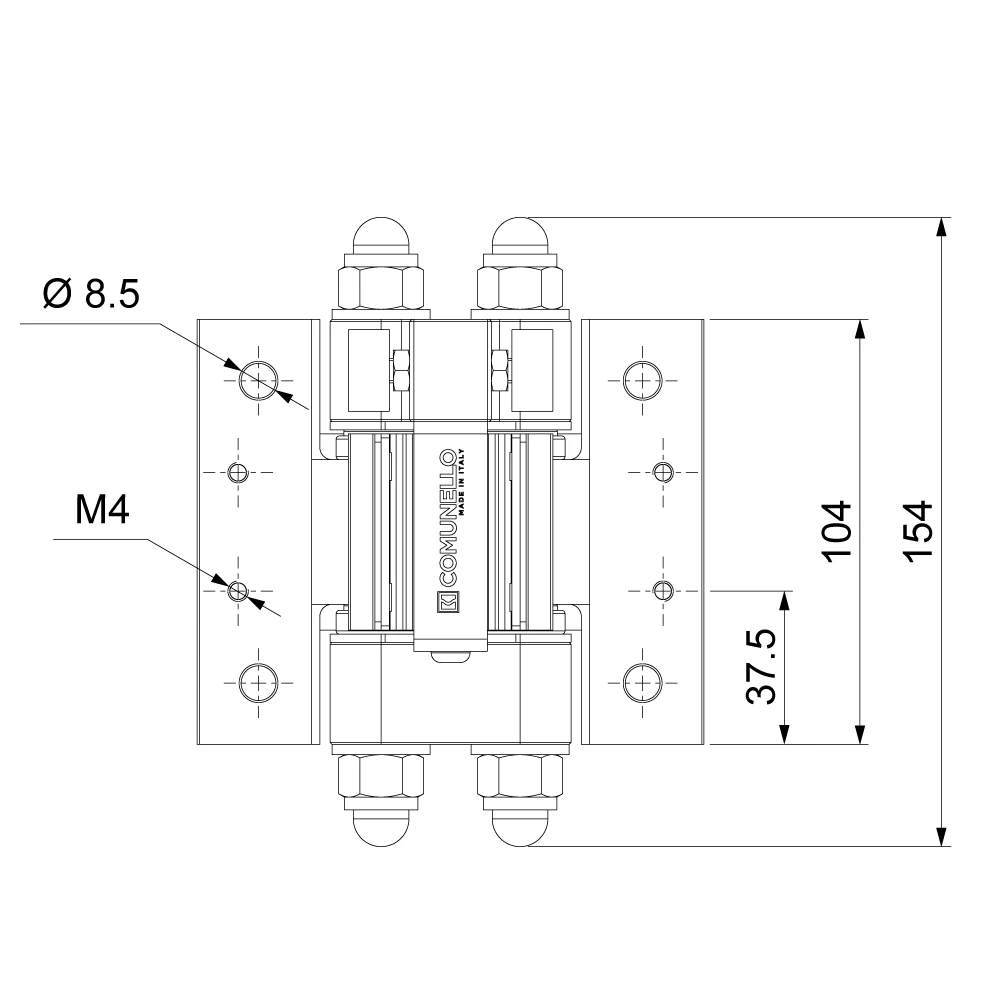

Abmessungen des oberen Scharniers (technische Zeichnung)
- Gesamthöhe: 154 mm
- Höhe der Montageplatte: 104 mm
- Abstand der Lochachse von der Unterkante: 37,5 mm
- Durchmesser der Montagelöcher: Ø 8,5 mm
- Schraubengewinde: M4

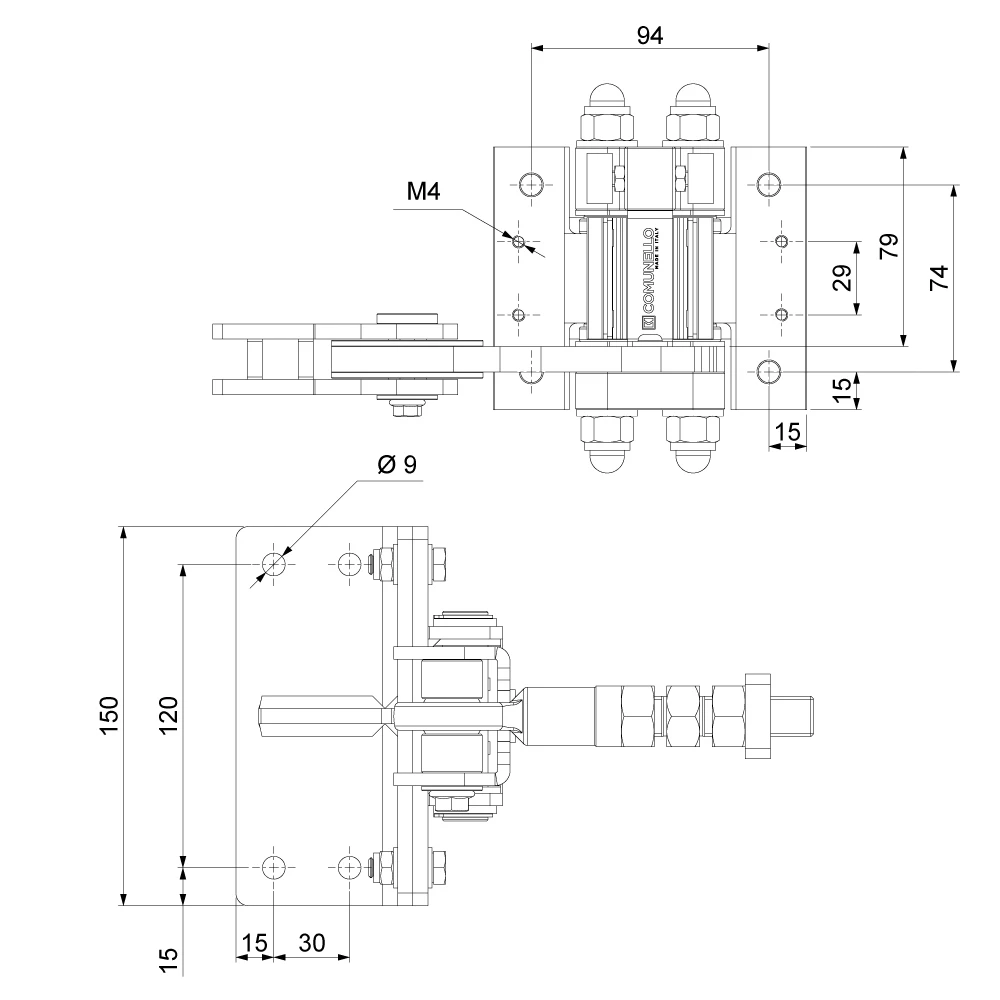

Abmessungen der verstellbaren Halterung
- Breite der Montageplatte (klein): 94 mm
- Höhe der Montageplatte (klein): 79 mm
- Lochabstand vertikal: 74 mm
- Lochdurchmesser: Ø 9 mm
- Gewinde: M4
- Breite der Montageplatte (groß): 150 mm
- Lochabstand auf der großen Platte: 120 mm

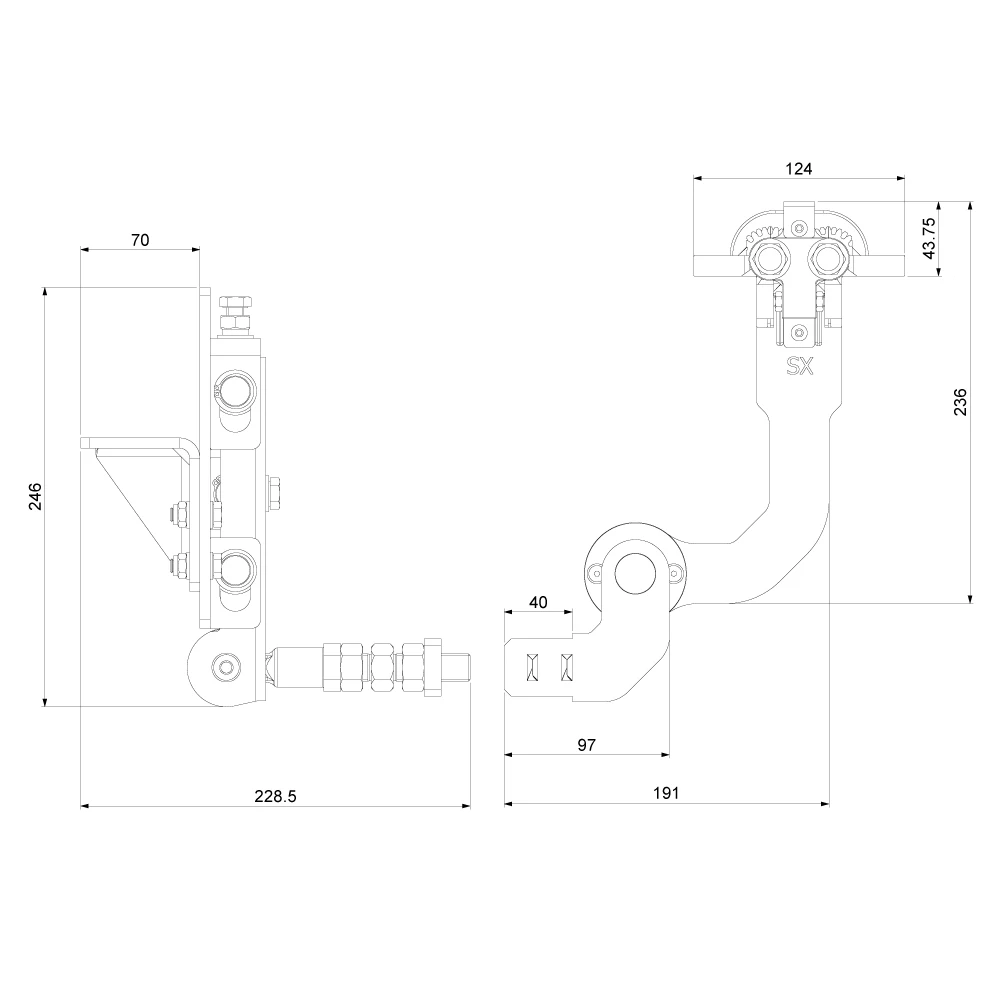

Abmessungen des unteren Scharniers mit Arm
- Gesamthöhe der Halterung: 246 mm
- Tiefe der Halterung: 70 mm
- Länge mit Zapfen: 228,5 mm
- Breite der Montageplatte: 124 mm
- Armausladung zur Drehachse: 236 mm
- Gesamtbreite der Anordnung: 191 mm
- Armbreite: 97 mm
- Breite der Armspitze: 40 mm
- Abstand der Scharnierachse von der Basis: 43,75 mm
- Version: SX (links)
Galerie der Set-Komponenten
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
