Comunello RS-100F – Torscharniere-Set zum Anschrauben an ansteigenden Hängen
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

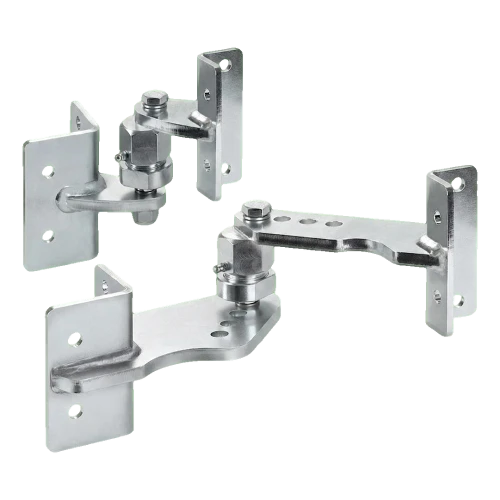

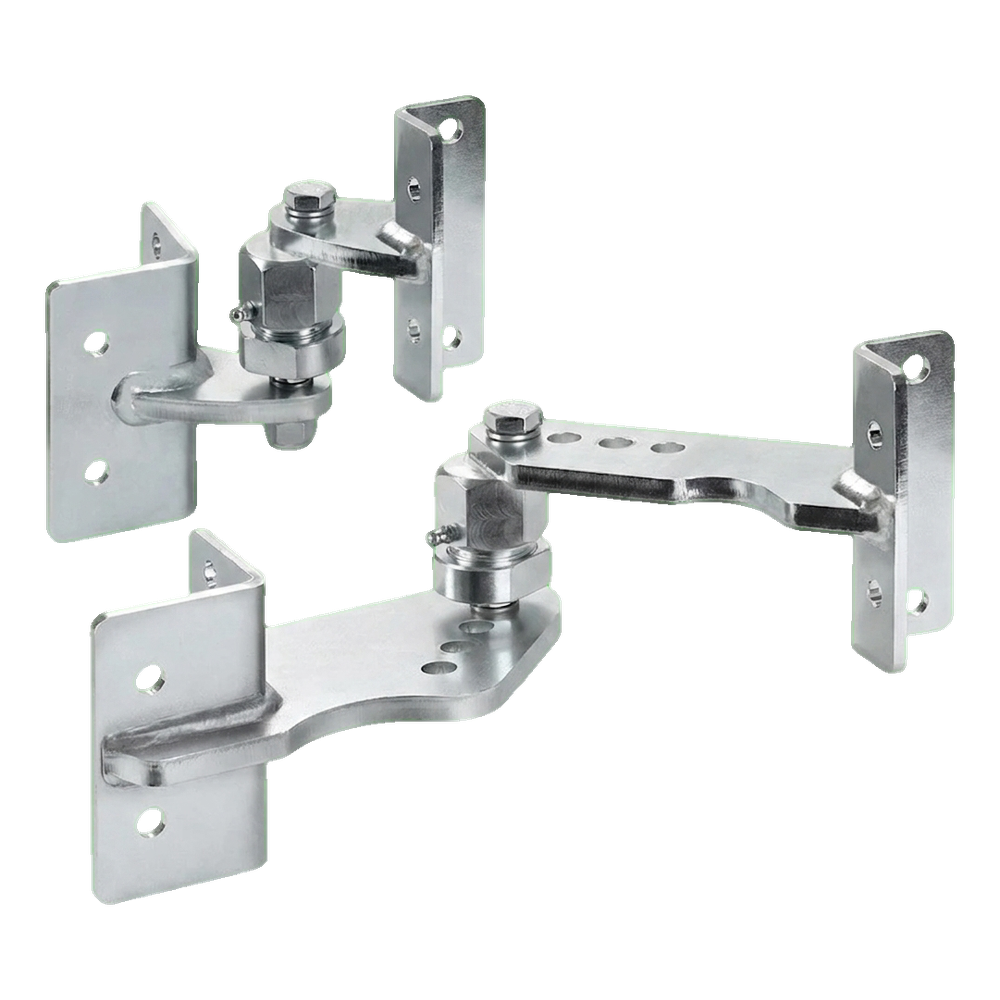

Comunello RS-100F – Torscharniere-Set zum Anschrauben an ansteigenden Hängen
Comunello RS-100F ist ein komplettes Set anschraubbarer Scharniere, speziell für die Montage von Flügeltoren an ansteigenden Hängen entwickelt. Dank der exzentrischen Schraube, die den Flügelträger mit dem Gelenk verbindet, erhält der Monteur die Möglichkeit einer präzisen Einstellung der Flügelposition — Positionierung in horizontaler Lage und perfekte Ausrichtung zum Pfosten, auch auf unebenem Gelände.
Das Set ist für die professionelle Montage von Toren mit einem Gewicht bis zu 150 kg und einer maximalen Flügellänge bis zu 3 Meter bei einem Geländeanstiegswinkel bis zu 10° (~20%) bestimmt. Dank der mit Schmiernippeln ausgestatteten Gelenke erfolgt die Wartung schnell und bequem — ohne die Notwendigkeit der Demontage der Scharniere.
Hauptmerkmale und technische Parameter
- Hersteller: Comunello
- Bezeichnung: RS-100F
- Verwendung: Flügeltore an ansteigenden Hängen
- Maximales Flügelgewicht: 150 kg
- Maximale Flügellänge: 3 m
- Maximaler Anstiegswinkel: 10° (~20%)
- Material: elektrolytisch galvanisierter Stahl
- Set-Gewicht: 4,6 kg
- Set-Länge (L): 220 mm
- Montage: angeschraubt — an Stahl- oder Betonpfosten
- Flügelneigungsverstellung: ja — exzentrische Schraube
- Schmiernippel: ja — Schmierung ohne Demontage
- Anzahl der Montagelöcher pro Träger: 4
- EAN: 8028390517467

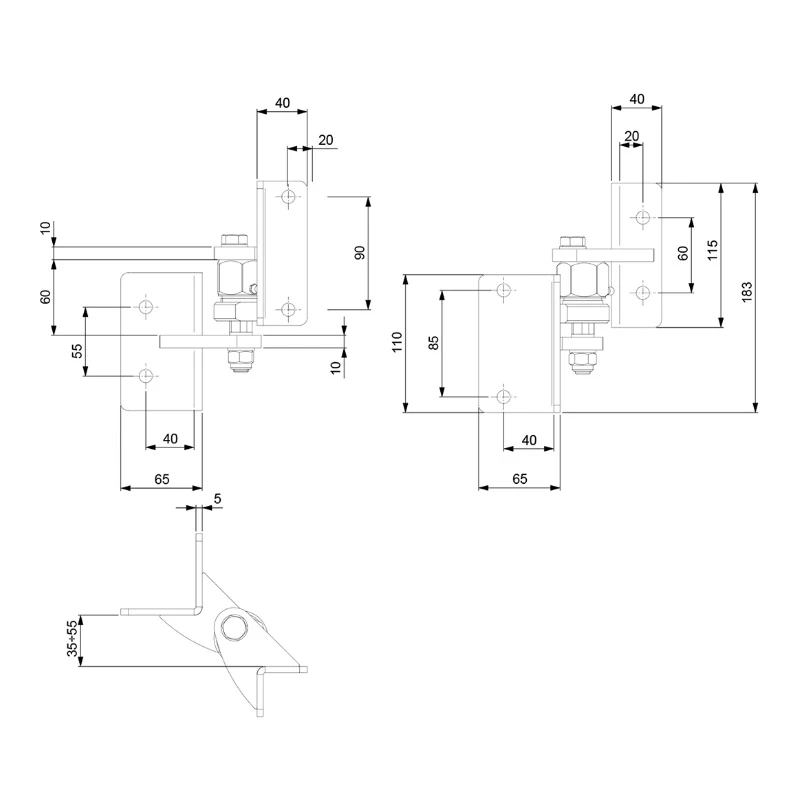

Abmessungen — kleineres Scharnier (oberes)
- Gesamthöhe: 183 mm
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand der oberen Platte: 90 mm (linke Ansicht) / 60 mm (rechte Ansicht)
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand der unteren Platte vertikal: 85 mm (rechte Ansicht) / 55 mm (linke Ansicht)
- Lochabstand der unteren Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Abstand zwischen den Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Dicke des Montageplattenblech: 5 mm
- Verstellbarer Abstand der Montageebenen: 35–55 mm

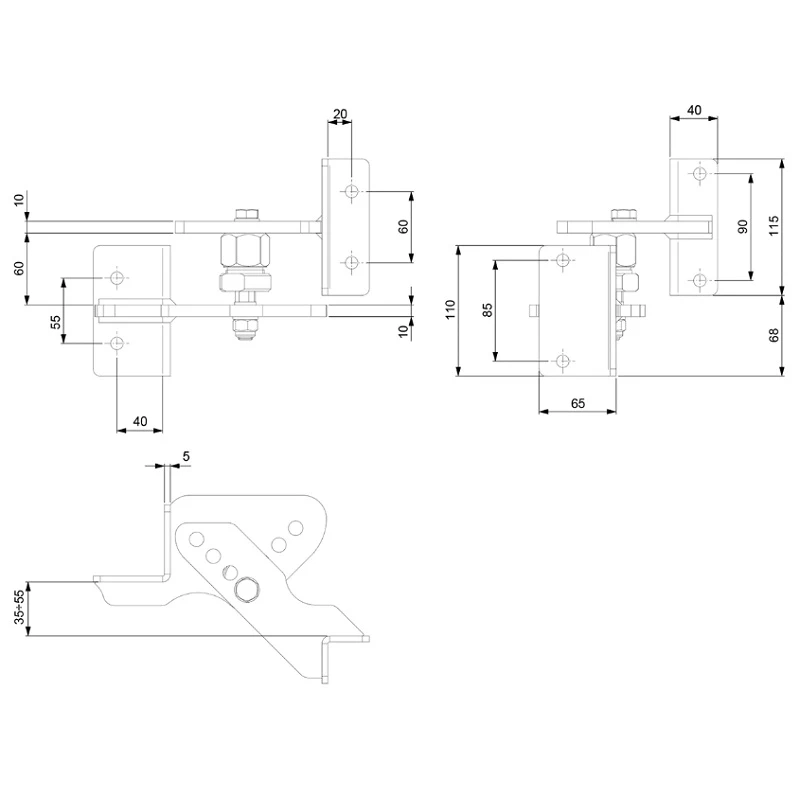

Abmessungen — größeres Scharnier (unteres)
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand der oberen Platte: 90 mm
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand der unteren Platte vertikal: 85 mm
- Lochabstand der unteren Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Vertikale Verschiebung zwischen den unteren Kanten der Platten: 68 mm
- Abstand zwischen den Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Dicke des Montageplattenblech: 5 mm
- Verstellbarer Abstand der Montageebenen: 35–55 mm
Anwendung und Vorteile für den Monteur
Das Scharniere-Set Comunello RS-100F ist für die Montage von Flügeltoren auf geneigtem Gelände bestimmt — Auffahrten, Einfahrten zu auf Hängen gelegenen Grundstücken sowie überall dort, wo sich das Bodenniveau beim Pfosten vom Niveau am Flügelende unterscheidet. Der exzentrische Mechanismus ermöglicht eine präzise Einstellung des Flügelneigungswinkels direkt während der Montage, was die Installationsarbeiten erheblich beschleunigt und die Notwendigkeit von Distanzunterlegscheiben eliminiert.
Die Scharniere eignen sich zur Befestigung sowohl an Stahl- als auch an Betonpfosten, was sie zu einer universellen Lösung für verschiedene Zauntypen macht. Die elektrolytische Galvanisierung gewährleistet Korrosionsbeständigkeit, und die Schmiernippel ermöglichen eine regelmäßige Wartung ohne Demontage — was sich in einer langen Lebensdauer und störungsfreiem Betrieb des Tors niederschlägt.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
