Comunello Torband-Set zum Anschweißen an Pfosten 40×40 mm – links, für ansteigende Hänge
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

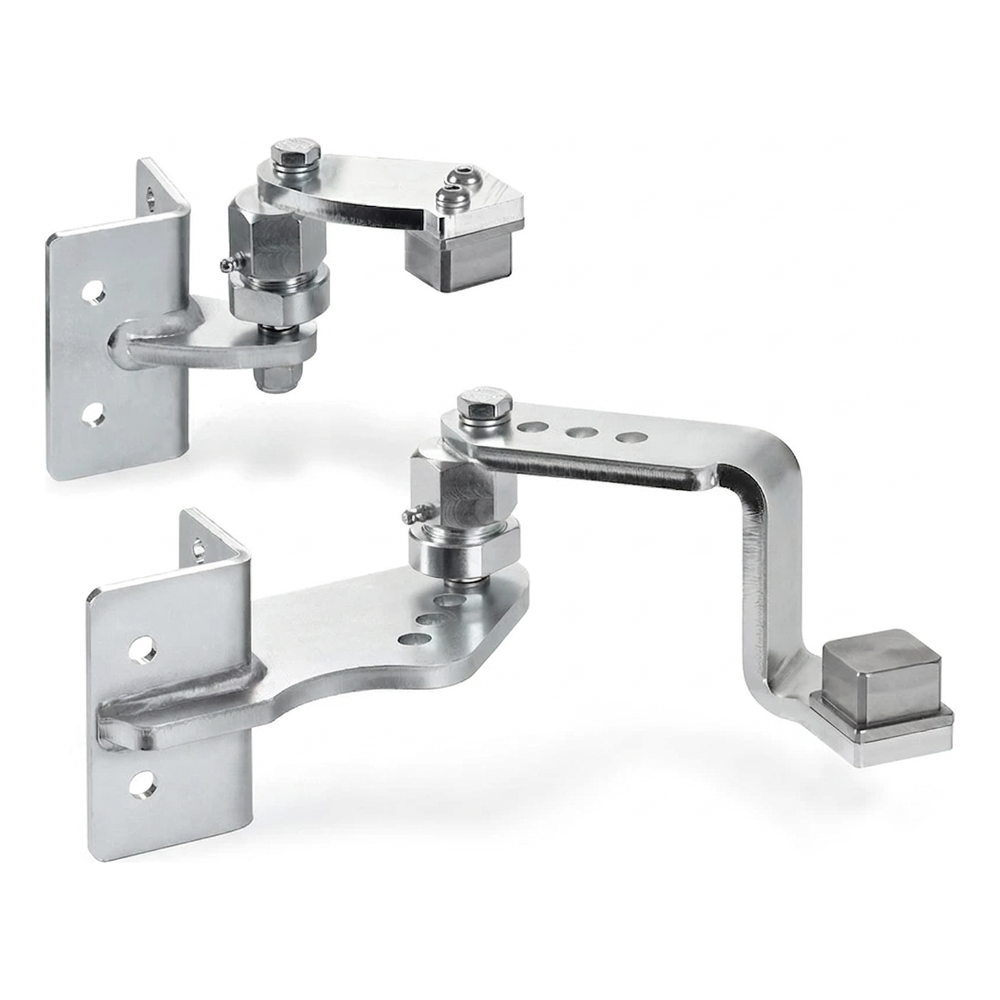

Comunello Torband-Set zum Anschweißen für Pfosten 40×40 mm – links, für ansteigende Hanglagen
Comunello – Torband-Set links zum Anschweißen für die Montage von Flügeltoren in Bereichen mit ansteigenden Hanglagen. Das Set besteht aus zwei Torbändern (oberes und unteres), die für 40×40 mm Pfosten geeignet sind, sowohl für Stahl- als auch für Betonpfosten. Durch die Verbindung der Flügelhalterung mit dem Gelenk mittels einer exzentrischen Schraube kann der Installateur die Position des Flügels präzise einstellen – ihn in horizontaler Position ausrichten und relativ zum Pfosten ausgleichen, selbst bei geneigtem Untergrund.
Wichtige Vorteile für den Installateur
- Verstellbare Flügelneigung – exzentrische Schraube ermöglicht Ausgleich von Geländeunebenheiten und präzise Toreinstellung
- Maximaler Anhebungswinkel des Flügels: 10° (~20%) – ideal für Fahrzeuge beim Auf- und Abfahren
- Gelenke mit Schmiernippeln ausgestattet – einfache Schmierung ohne Demontage des Torbands
- Halterungen mit 4 Montagelöchern – sichere und stabile Befestigung am Pfosten
- Montage an Stahl- und Betonpfosten – universeller Einsatz
Technische Parameter
- Version: links
- Marke: Comunello
- Material: elektrolytisch verzinkter Stahl
- Verwendung: Pfosten 40×40 mm
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Anhebungswinkel: 10° (~20%)
- Set-Länge (L): 220 mm
- Set-Gewicht: 5 kg
- EAN: 8028390517481

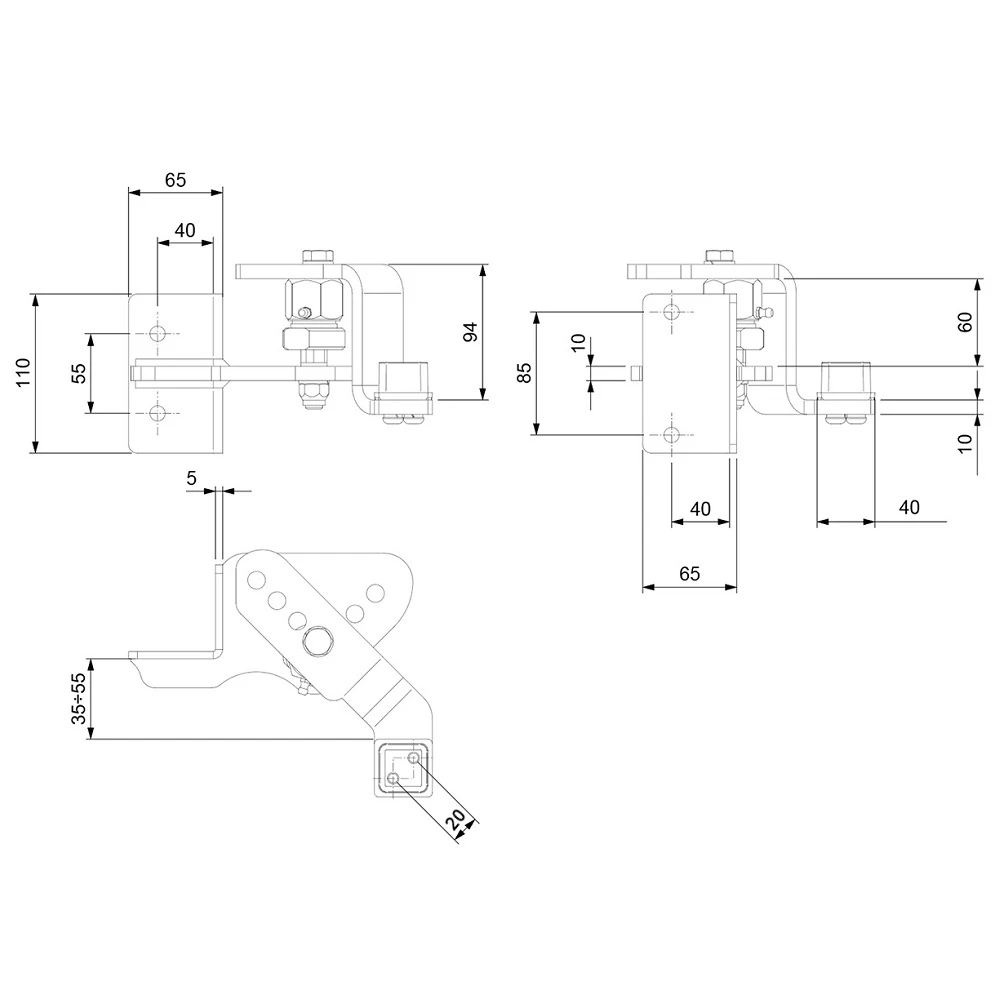

Torbandmaße (aus der technischen Zeichnung)
- Breite der Montageplatte: 65 mm
- Achsabstand der Montagelöcher (horizontal): 40 mm
- Höhe der Montageplatte (oberes Torband): 110 mm
- Achsabstand der Montagelöcher vertikal (oberes Torband): 55 mm
- Höhe des beweglichen Elements (oberes Torband): 94 mm
- Achsabstand der Montagelöcher vertikal (unteres Torband): 85 mm
- Vertikaler Abstand zwischen den Armen (unteres Torband): 60 mm
- Breite des Torbefestigungselements: 40 mm
- Dicke der Montageplatte: 5 mm
- Verstellbarer Abstand der Drehachse zur Wand: 35–55 mm
- Versatz der Bolzenachse: 20 mm
Das Set ist für die Montage durch Schweißen vorgesehen – die Halterungen werden direkt am Pfosten befestigt und das Gelenk am Torflügelarm. Die exzentrische Verstellung ermöglicht die Korrektur der Flügelposition nach der Montage, was die Installationszeit erheblich verkürzt und eine Demontage bei kleineren Korrekturen überflüssig macht. Die in die Gelenke eingebauten Schmiernippel gewährleisten einen wartungsfreien Betrieb – es genügt eine regelmäßige Schmierung ohne Ausbau der Torbänder.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
