Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Gefälle
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

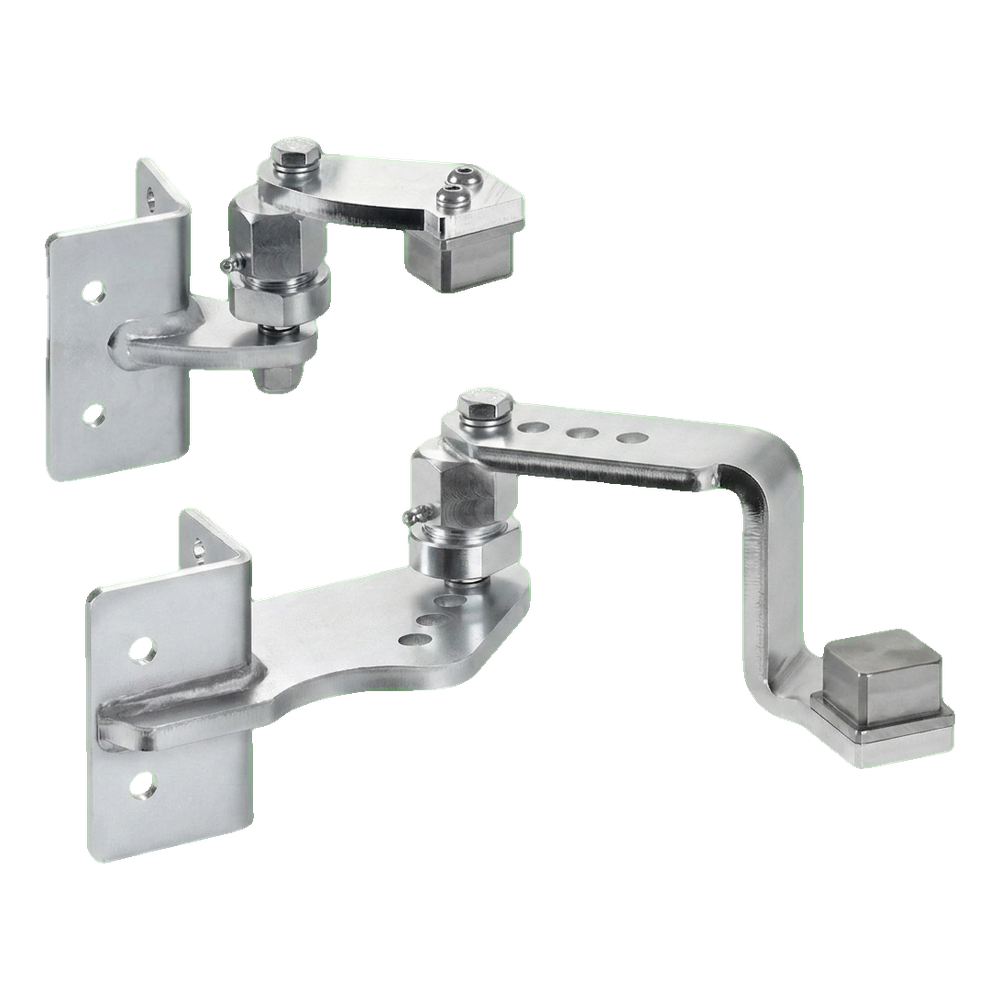

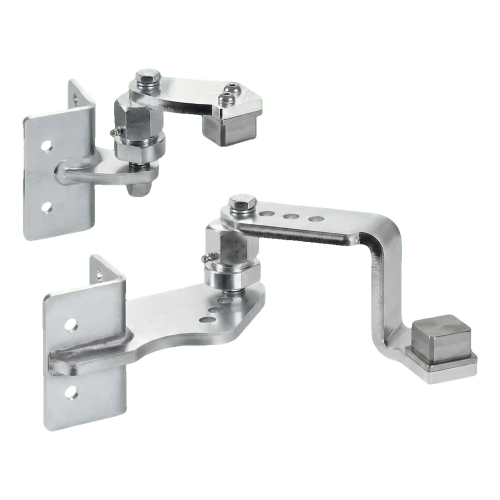

Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Gefälle
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm in rechter Ausführung — speziell entwickelt für die Montage von Flügeltoren auf geneigtem Gelände. Dank der Exzenterschraube, die den Flügelhalter mit dem Gelenk verbindet, erhalten Sie eine präzise Einstellung der Flügelposition, wodurch sich dieser perfekt horizontal ausrichten und mit dem Pfosten auch auf unebenem Untergrund ausgleichen lässt.
Hauptvorteile für den Installateur
- Bestimmung: Flügeltore an ansteigenden Gefällen (Neigung bis 10°, ca. 20%)
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Verstellbare Flügelneigung — Kompensation von Geländeunebenheiten
- Gelenke mit Schmiernippeln ausgestattet — Schmierung ohne Demontage der Scharniere
- Halter mit 4 Montagelöchern — sichere Befestigung an Stahl- oder Betonpfosten
- Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
- Ausführung: rechts

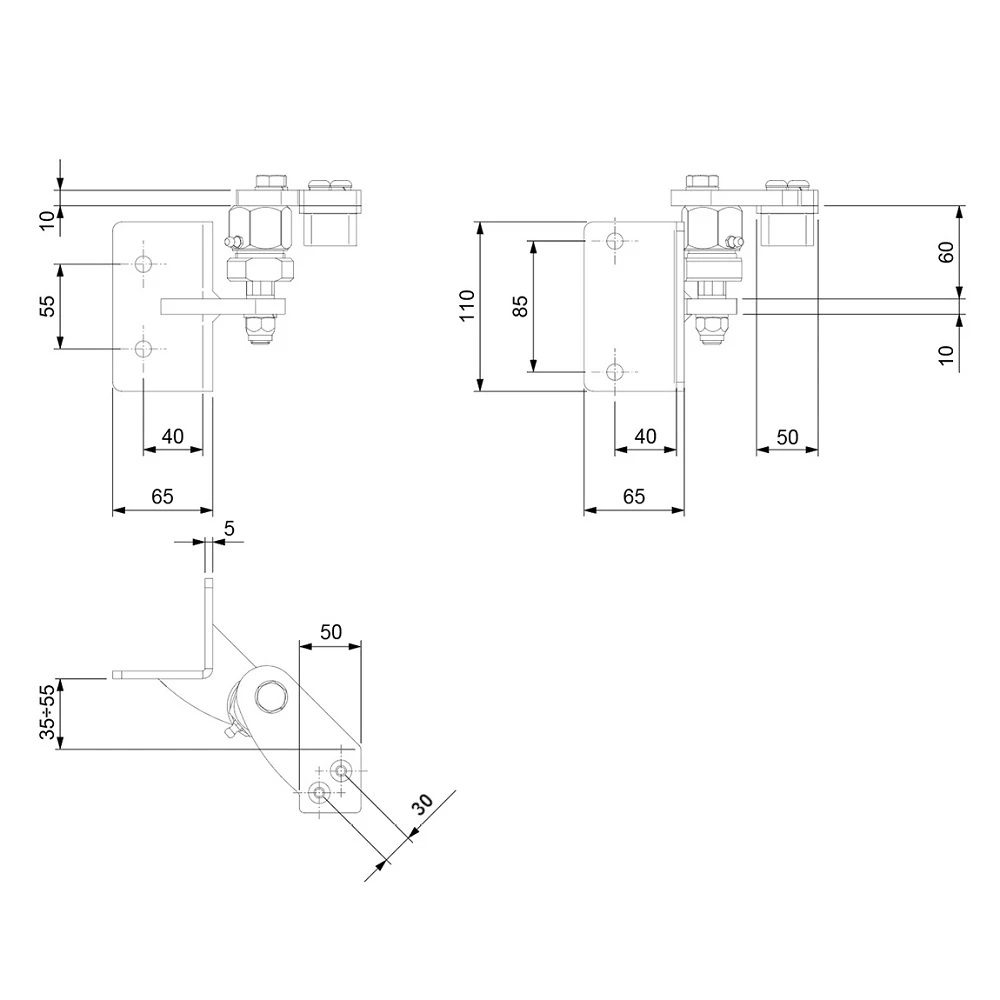

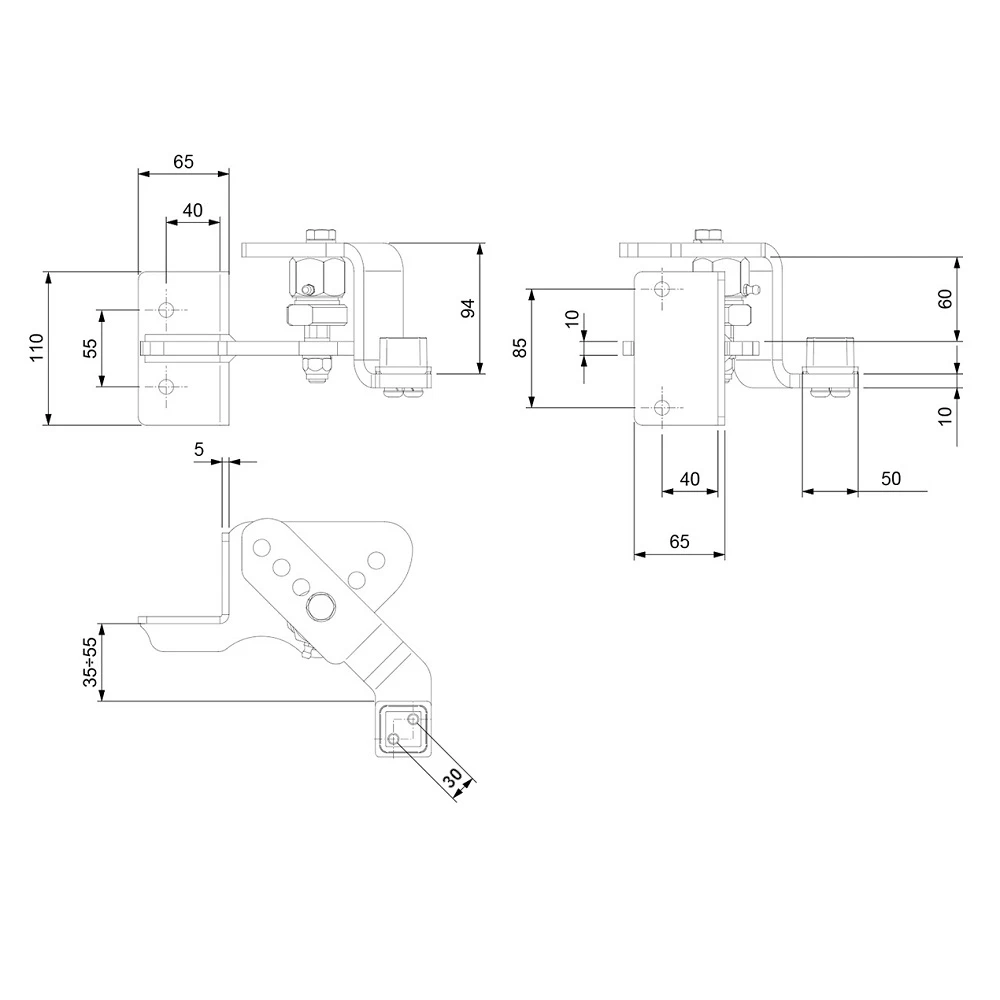

Abmessungen und technische Parameter
- Montageplatte (Außenabmessungen): 65 × 110 mm
- Dicke der Montageplatte: 5 mm
- Lochabstand Montage (vorne): 40 × 55 mm
- Lochabstand Montage (seitlich): 40 × 85 mm
- Höhe des Scharniermechanismus: 94 mm
- Abmessung des Montageblocks am Pfosten: 50 × 30 mm
- Verstellbereich Tiefe (Abstand von Plattenfläche zur Drehachse): 35–55 mm
- Abstand zwischen den Armen: 60 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517498
Montage und Anwendung
Die Scharniere sind zum Anschweißen an Stahlpfosten 50×50 mm sowie zur Montage an Betonpfosten mit den Montagelöchern bestimmt. Der Gelenkmechanismus mit Exzenterschraube ermöglicht eine stufenlose Einstellung von Winkel und Niveau des Torflügels nach der Montage — es ist keine perfekte Ausrichtung der Pfosten beim Betonieren erforderlich. Die in die Gelenke eingebauten Schmiernippel gewährleisten eine einfache Wartung — es genügt eine regelmäßige Schmierung ohne Demontage des gesamten Scharniers.
Das Set bewährt sich überall dort, wo die Zufahrt oder Einfahrt schräg verläuft — Geländeneigung bis 10° (~20%) wird durch den verstellbaren Mechanismus kompensiert, und der Torflügel bleibt unabhängig von der Bodenneigung in waagerechter Position.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
