Comunello Torscharniere-Set zum Anschweißen auf Pfosten 40×40 mm – rechts, für ansteigende Hanglagen
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

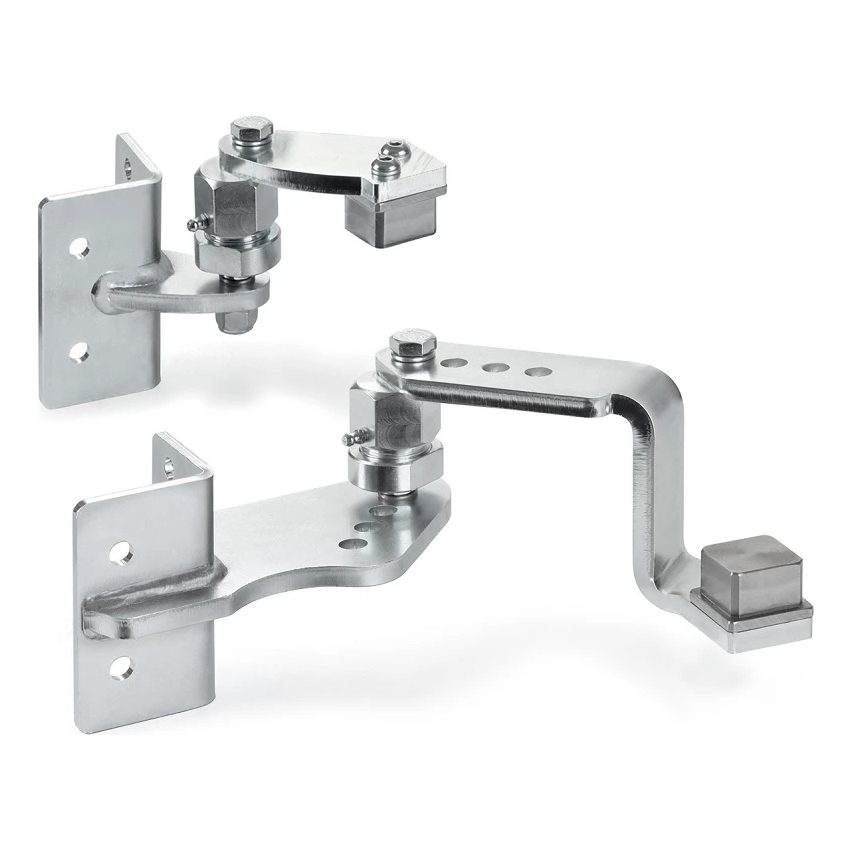

Comunello Torscharniere-Set zum Anschweißen auf Pfosten 40×40 mm – rechts, für ansteigende Hanglagen
Comunello – komplettes rechtes Scharnier-Set zum Anschweißen bestimmt für die Montage von Flügeltoren auf Geländen mit geneigtem Untergrund. Dank des integrierten Gelenks mit exzentrischer Schraube kann der Installateur den Torflügel präzise in horizontaler Position einstellen und ihn relativ zum Pfosten ausrichten — selbst bei Geländeneigungen bis zu 10° (~20%). Dies ist eine fertige Lösung, die die Notwendigkeit individueller Anpassung von Regulierungselementen eliminiert und die Montagezeit erheblich verkürzt.
Wichtigste Eigenschaften des Sets
- Verwendung: Flügeltore an ansteigenden Hanglagen
- Typ: rechtes Scharnier, zum Anschweißen auf Pfosten
- Passt zu Pfosten: 40 × 40 mm — Stahl- und Betonpfosten
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Anstiegswinkel: 10° (~20%)
- Regulierbare Flügelneigung — Gelenk mit exzentrischer Schraube
- Gelenke ausgestattet mit Schmiernippeln — Schmierung ohne Demontage
- Halterungen mit 4 Montagelöchern
- Material: elektrolytisch verzinkter Stahl
- Hersteller: Comunello
Der exzentrische Mechanismus gibt volle Kontrolle über die Position des Torflügels. Es genügt, das Gelenk zu drehen, um den Winkel stufenlos zu regulieren, ohne erneutes Schweißen oder Aufschrauben der Konstruktion. Schmiernippel in den Gelenken ermöglichen einfache Schmierung während jährlicher Inspektionen — sie verlängern die Lebensdauer der Scharniere und gewährleisten leisen, geschmeidigen Torbetrieb über Jahre hinweg.

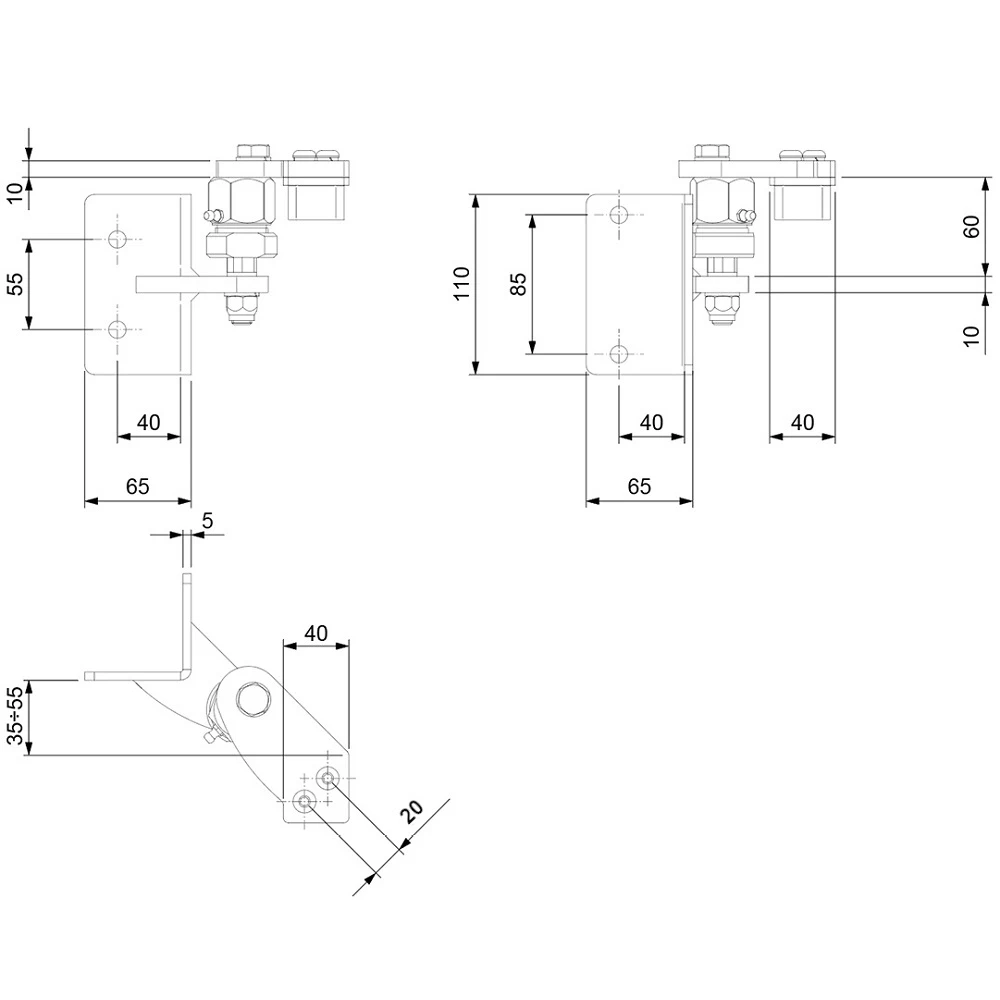

Abmessungen und technische Daten
Oberes Scharnier (kleiner):
- Montageplatte (Höhe × Breite): 85 × 65 mm
- Lochabstand vertikal: 55 mm
- Abstand der Lochachsen vom Plattenrand: 40 mm
- Höhe des Gelenkmechanismus: 94 mm
- Abstand zwischen den Gelenkarmen: 60 mm
- Dicke der Montageplatte: 5 mm
- Dicke des Gelenkarms: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Unteres Scharnier (größer):
- Montageplatte (Höhe × Breite): 110 × 65 mm
- Lochabstand vertikal: 85 mm
- Abstand der Lochachsen vom Plattenrand: 40 mm
- Abstand zwischen den Gelenkarmen: 60 mm
- Dicke der Montageplatte: 5 mm
- Dicke der Gelenkarme: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Gemeinsame Abmessungen:
- Abstand der Drehachse von der Montageplatte (regulierbar): 35–55 mm
- Versatz der Lochachse im Befestigungselement: 20 mm
- Gesamtlänge des Sets (L): 220 mm
- Gewicht des Sets: 5 kg
- EAN: 8028390517474
Das Set ist für die Montage an Stahl- sowie Betonpfosten bestimmt. Die Konstruktion aus verzinktem Stahl gewährleistet Korrosionsbeständigkeit und langfristige Nutzung unter Außenbedingungen. Dank des regulierbaren Abstands der Drehachse (35–55 mm) kann der Installateur die Montage flexibel an die Objektbedingungen anpassen.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
