Comunello – Torscharniere-Set zum Anschweißen für Steigungen, Pfosten 50×50, links
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung

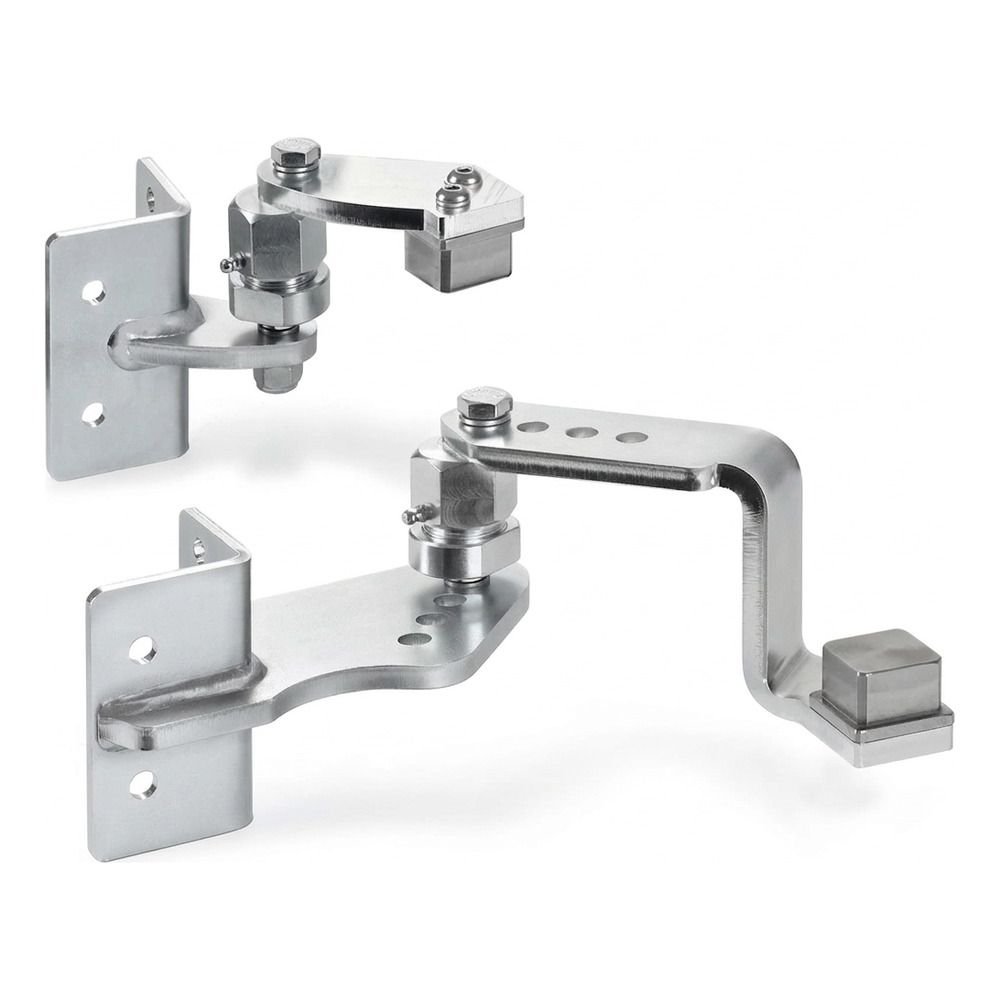

Comunello – Torscharniere-Set zum Anschweißen für Steigungen, Pfosten 50×50, links
Comunello – Komplett-Scharniere-Set links zum Anschweißen bestimmt für die Montage von Flügeltoren an ansteigenden Hängen. Das Set ermöglicht eine präzise Einstellung der Flügelposition durch eine exzentrische Schraube, die den Flügelhalter mit dem Gelenk verbindet — die Drehung des Gelenks ermöglicht es, den Flügel perfekt waagerecht einzustellen und mit dem Pfosten auszurichten, auch wenn das Gelände geneigt ist.
Hauptmerkmale des Sets
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Flügelhubwinkel: 10° (~20%)
- Verstellbare Flügelneigung — Kompensation von Geländeniveauunterschieden
- Ausführung: links
- Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
- Montage am Pfosten: 50×50 mm
- Bestimmung: Stahl- und Betonpfosten
- Gelenke ausgestattet mit Schmiernippeln — einfache Schmierung ohne Demontage
- Halterungen mit 4 Montagelöchern — sichere Befestigung
Lösung für Installationsfirmen, die Tormontagen an geneigten Auffahrten und unebenem Gelände durchführen. Die exzentrische Schraube eliminiert die Notwendigkeit mehrfacher Einstellungskorrekturen — eine Drehung genügt für die präzise Einstellung von Winkel und Niveau des Flügels.

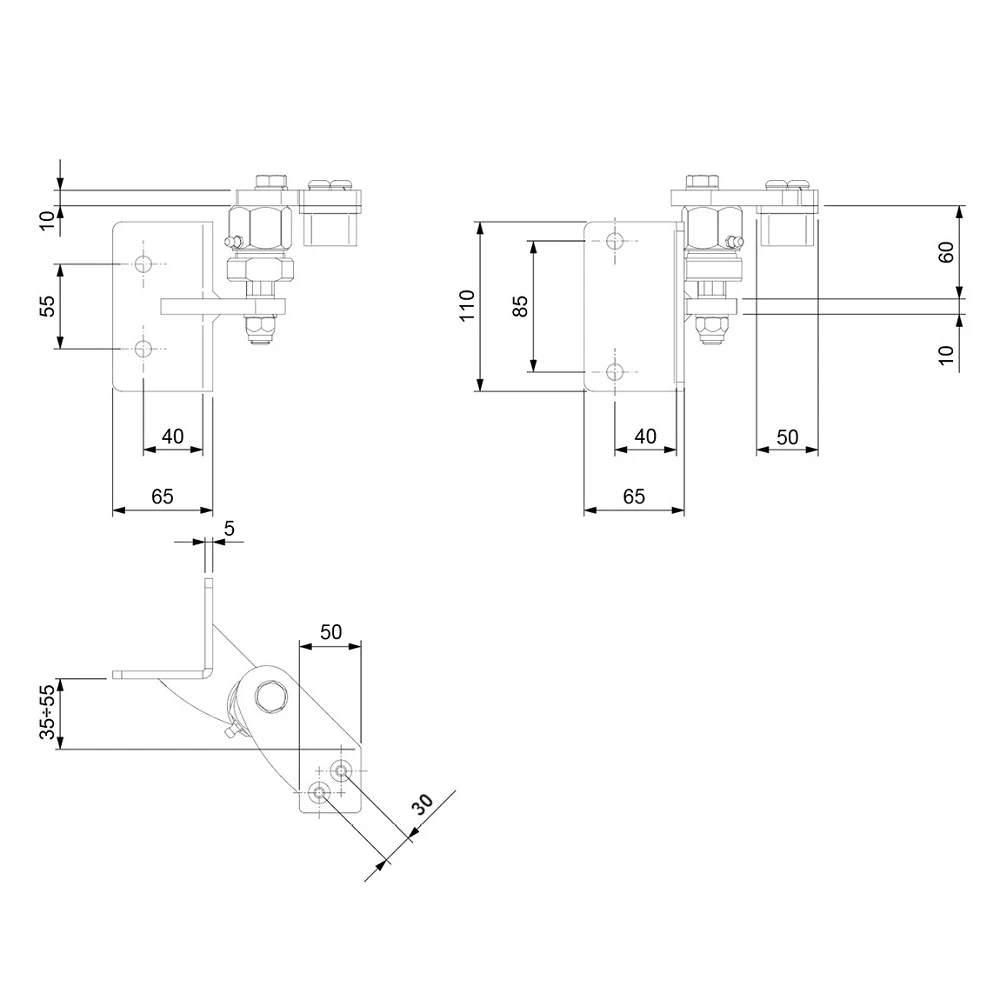

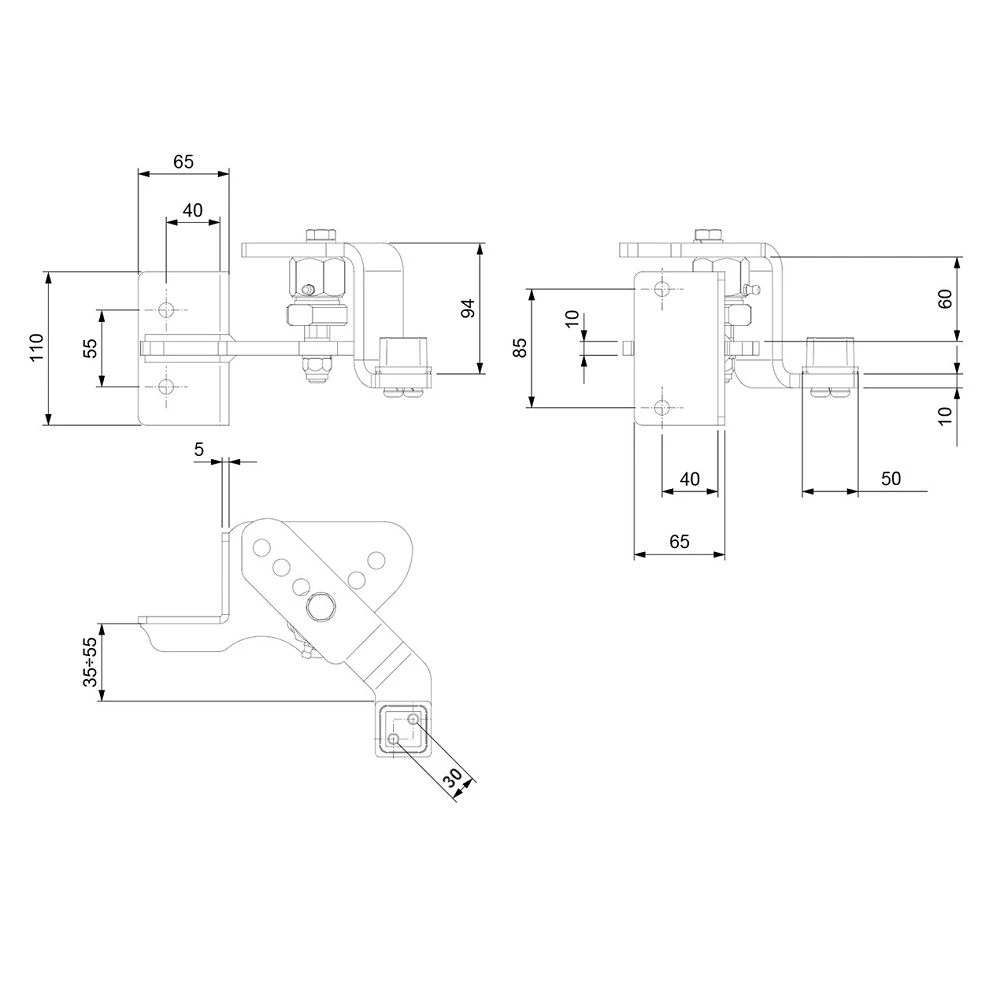

Abmessungen und Montagedaten
- Höhe des Montagebleches: 110 mm
- Breite des Montagebleches: 65 mm
- Lochabstand (vertikal): 55 mm (Halterung) / 85 mm (Seitenblech)
- Abstand der Lochachsen vom Rand: 40 mm
- Dicke des Montagebleches: 5 mm
- Dicke des Scharnierarmes: 10 mm
- Höhe des Scharniermechanismus: 94 mm
- Abstand zwischen den Armen: 60 mm
- Breite des Pfostenbefestigungselements: 50 mm
- Vierkantbolzen: 30 mm
- Entfernungseinstellbereich: 35–55 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517504
Das Comunello Scharniere-Set ist eine bewährte Lösung für professionelle Flügeltor-Installationen unter schwierigen Geländebedingungen. Die elektrolytische Verzinkung gewährleistet langanhaltenden Korrosionsschutz, und die Schmiernippel garantieren wartungsfreien Betrieb über Jahre.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
