Dromet Ring-Spreizanker PSRe M16x170/48 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizanker PSRe M16x170/48 verzinkt
Der Ringspreizanker PSRe M16x170/48 der Marke Dromet ist ein mechanisches Stahlverbindungselement für die dauerhafte Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen in Betonuntergründen. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet er eine zuverlässige Lastübertragung in ungerissenem Beton ab der Klasse min. B20 (C16/20), in Naturstein mit dichtem Gefüge sowie in Vollziegel.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Übereinstimmung mit den Sicherheitsanforderungen bestätigt und den Einsatz in tragenden Konstruktionsverbindungen ermöglicht. Der Korrosionsschutz in Form von galvanischem Zink schützt das Verbindungselement vor Korrosion in Innenräumen und mäßig feuchten Umgebungen.
Abmessungen und technische Parameter
- Bezeichnung: PSRe 16x170/48
- Gewinde: M16
- Bohrdurchmesser (Ø): 16 mm
- Gesamtlänge (L): 170 mm
- Dicke des zu befestigenden Elements (E): 48 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,28 kg
- EAN: 5907518663800
- Verkaufseinheit: Stück

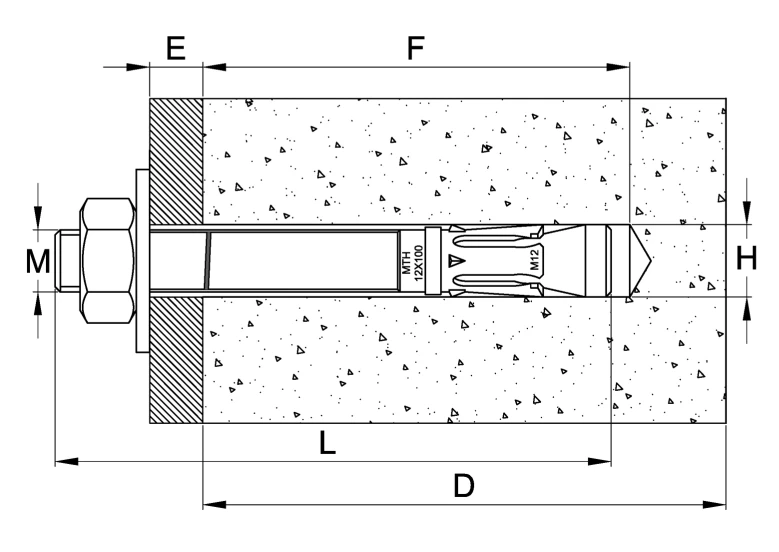

Das Montageschema zeigt den Querschnitt des im Betonuntergrund verankerten Ankers. Die Bezeichnungen in der Zeichnung entsprechen den wichtigsten Montagemaßen: M – Gewindedurchmesser, L – Gesamtlänge des Ankers, F – Einbindetiefe im Untergrund, E – Dicke des zu befestigenden Elements (überstehender Abschnitt), D – Tiefe des gebohrten Lochs, H – Durchmesser des Montagelochs.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren und gründlich von Staub reinigen
- Das Verbindungselement mit leichten Hammerschlägen in das Loch einführen
- Die Montage mit einem Drehmomentschlüssel durchführen — dies gewährleistet das korrekte Anzugsdrehmoment
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen: Der Ringspreizanker PSRe M16 eignet sich hervorragend zur Befestigung von Tragkonstruktionen für PV-Module an Betonfundamenten, Streifenfundamenten und Fundamentsockeln. Das M16-Gewinde gewährleistet eine hohe Tragfähigkeit der Verbindung, die bei Windlasten auf Freiflächenanlagen und Flachdachinstallationen erforderlich ist.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 170 |
