Dromet Ringankerdübel PSRe M16x145/23, verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M16x145/23 verzinkt für Beton
Der Dromet Ringankerdübel PSRe M16x145/23 ist ein hochfestes mechanisches Verbindungselement, das für die dauerhafte Befestigung von Konstruktionen in Betonuntergründen konzipiert wurde. Dank seiner Ringkonstruktion gewährleistet er eine hohe Tragfähigkeit und sichere Verankerung in ungerissenem Beton der Klasse mind. B20, Naturstein mit dichter Struktur sowie Vollziegel.
Anwendung
Der Dübel PSRe ist für die Befestigung von Metallprofilen und -konstruktionen, Gittern, Geländern, Maschinen sowie anderen Bau- und Ausstattungselementen bestimmt. Er bewährt sich überall dort, wo eine zuverlässige Verbindung eines Stahlelements mit einem mineralischen Untergrund erforderlich ist — von Photovoltaikanlagen bis hin zu Industriekonstruktionen.
Zertifikate und Zulassungen
Der Dübel verfügt über die Europäische Technische Zulassung ETA-05/0242 sowie das CE-Zertifikat, was seine Übereinstimmung mit den europäischen Sicherheitsnormen bestätigt. Zusätzlich ist er durch die nationale Zulassung AT-15-7574/2008 abgedeckt, was eine Gewähr für die Zulassung zur Anwendung auf dem polnischen Baumarkt darstellt.
Technische Parameter
- Bezeichnung: PSRe 16x145/23
- Gewinde: M16
- Bohrdurchmesser (fi): 16 mm
- Gesamtlänge (L): 145 mm
- Dicke des zu befestigenden Elements (E): 23 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,228 kg
- EAN: 5907518680968
- Verkaufseinheit: Stück
Montageempfehlungen
- Das Montageloch muss senkrecht zur Untergrundfläche gebohrt und sorgfältig von Staub und Bohrresten gereinigt werden
- Den Dübel mit leichten Hammerschlägen in das Bohrloch einführen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsdrehmoment
- Nach dem Spreizen des Dübels muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element gepresst sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

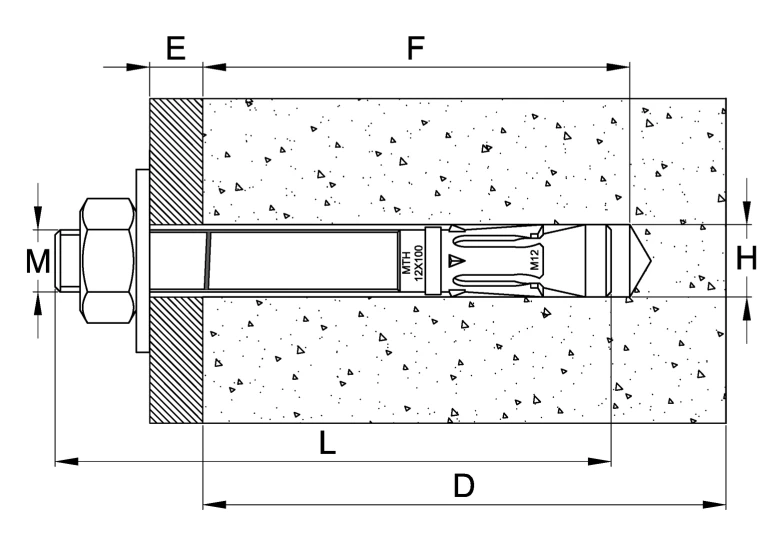

Die technische Zeichnung zeigt das Montageschema des Dübels im Betonquerschnitt mit Kennzeichnung der wichtigsten Maße: M — Gewinde, E — Dicke des zu befestigenden Materials, F — Verankerungstiefe, L — Gesamtlänge des Dübels, D — Bohrlochtiefe, H — Durchmesser des Bohrlochs. Die Kenntnis dieser Parameter ermöglicht die richtige Auswahl des Dübels für den jeweiligen Montageanwendungsfall.
Technische Daten
| Gewindeart | M16 |
| Länge [mm] | 145 |
