Dromet Ringankerdübel PSRe M6x100/42 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerdübel PSRe M6x100/42 verzinkt für Beton
Der Ringankerdübel PSRe M6x100/42 der Marke Dromet ist eine bewährte Lösung zur dauerhaften Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Bauausstattungselementen. Die Ringkonstruktion mit Mutter und Unterlegscheibe sorgt für eine sichere Spreizung im Montageloch sowie einen gleichmäßigen Anpressdruck des befestigten Elements an den Untergrund.
Der Dübel ist für den Einsatz in Untergründen aus ungerissenem Beton min. Klasse B20, Naturstein mit dichtem Gefüge sowie Vollziegel vorgesehen. Dank der Zertifizierung ETA 05/0242, der CE-Kennzeichnung sowie der nationalen Zulassung AT-15-7574/2008 erfüllt das Produkt höchste Qualitätsanforderungen und kann in tragenden Konstruktionsverbindungen eingesetzt werden.
Technische Parameter
- Bezeichnung: PSRe 6x100/42
- Gewinde: M6
- Bohrdurchmesser (fi): 6 mm
- Gesamtlänge (L): 100 mm
- Dicke des zu befestigenden Elements (E): 42 mm
- Verankerungstiefe (F): 55 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,02 kg
- EAN: 5907518682825
- Verkaufseinheit: Stück
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008

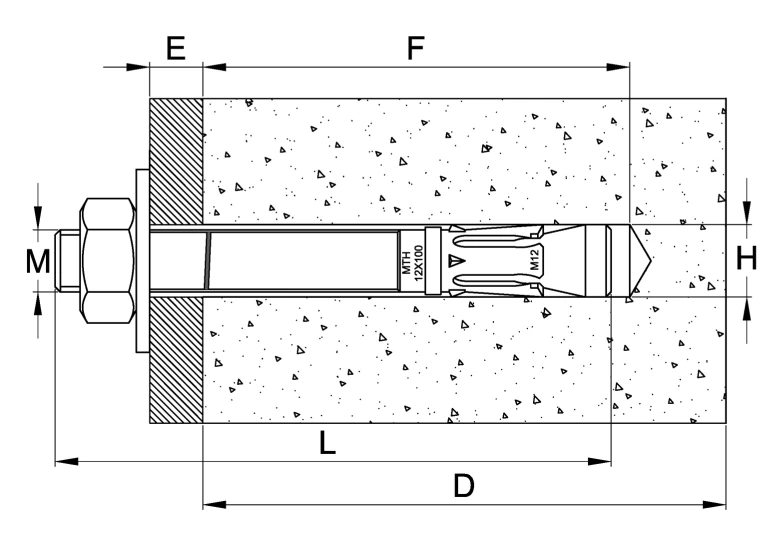

Montageschema und Maße
Die Querschnittszeichnung veranschaulicht die Verankerung des Dübels im Betonuntergrund. Die Bezeichnungen im Schema entsprechen folgenden Parametern:
- M – Gewindedurchmesser
- E – Dicke des zu befestigenden Elements (Überstand über den Untergrund)
- F – Verankerungstiefe im Untergrund
- L – Gesamtlänge des Dübels
- D – Tiefe des Montagelochs
- H – Durchmesser des Bohrlochs im Untergrund
Montageempfehlungen
Das Montageloch muss senkrecht zur Untergrundfläche gebohrt und anschließend sorgfältig von Bohrstaub und Bohrresten gereinigt werden. Der Dübel sollte sich mit leichten Hammerschlägen in das Loch einführen lassen. Das Anziehen der Mutter ist mit einem Drehmomentschlüssel durchzuführen — nach dem Spreizen des Dübels muss die Unterlegscheibe unter der Mutter fest gegen das befestigte Element gedrückt sein. Alle zulässigen Belastungen und Montageparameter sind in der Technischen Zulassung AT-15-7574/2008 enthalten — die dort angegebenen Werte dürfen nicht überschritten werden.
Anwendung
- Befestigung von Profilen und Metallkonstruktionen
- Montage von Gittern, Geländern und Brüstungen
- Verankerung von Maschinen und Geräten
- Befestigung von Tragkonstruktionen für Photovoltaikanlagen
- Dauerhafte Befestigung von Ausstattungselementen von Bauwerken
Technische Daten
| Gewindeart | M6 |
| Länge [mm] | 100 |
