Dromet Ringankerdübel PSRe M6x70/12, verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringankerbolzen PSRe M6x70 mm verzinkt für Beton
Der Ringankerbolzen PSRe M6×70 der Marke Dromet ist ein zuverlässiges mechanisches Verbindungselement mit ringförmiger Konstruktion, geeignet für die dauerhafte Befestigung in ungerissenem Beton, Naturstein mit dichtem Gefüge sowie Vollziegel. Dank der kompakten Abmessungen und eines Gewichts von nur 15 g eignet er sich hervorragend zur Montage leichter Konstruktionselemente – Profile, Halterungen, Halter und Installationszubehör.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was die Übereinstimmung mit den europäischen Normanforderungen garantiert und die Zulassung für den Einsatz in Bauwerken bestätigt.
Anwendung
Der Anker PSRe ist für die Befestigung von Metallprofilen und -konstruktionen, Gitterrosten, Geländern, Maschinen sowie anderen Bauteilen und Ausstattungselementen vorgesehen. Der Untergrund muss aus ungerissenem Beton mind. der Klasse B20 (C16/20), Naturstein mit dichtem Gefüge oder Vollziegel bestehen.
Technische Daten
- Bezeichnung: PSRe 6x70/12
- Gewinde: M6
- Bohrdurchmesser (fi): 6 mm
- Gesamtlänge (L): 70 mm
- Dicke des zu befestigenden Elements (E): 12 mm
- Verankerungstiefe (F): 55 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: ringförmig mit Mutter und Unterlegscheibe
- Gewicht: 0,015 kg
- EAN: 5907518660977
- Verkaufseinheit: Stück

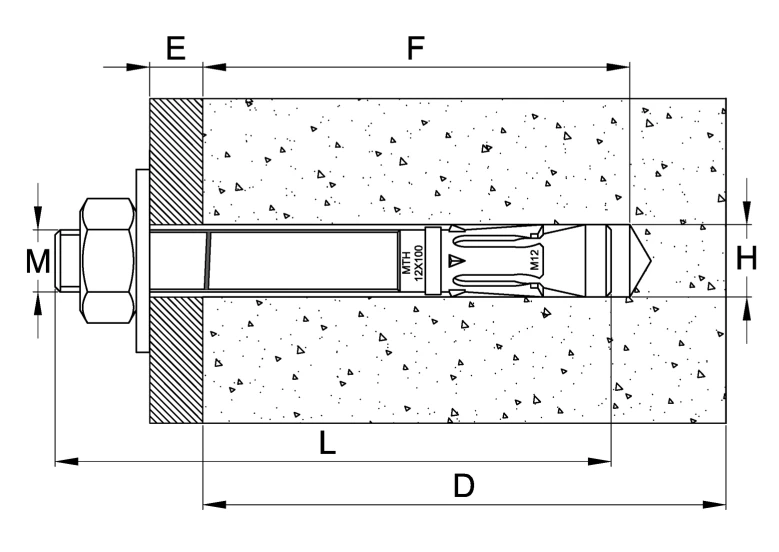

Montageschema und Maßangaben
Die Schnittzeichnung zeigt die korrekte Montage des Ankers im Betonuntergrund mit Angabe der wichtigsten Parameter:
- M — Gewindedurchmesser
- L — Gesamtlänge des Ankers
- D — Mindestbohrlochtiefe
- F — Verankerungstiefe im Untergrund
- E — Dicke des zu befestigenden Elements (überstehender Abschnitt)
- H — Bohrlochdurchmesser im Beton
Montageempfehlungen
- Das Montageloch muss senkrecht zur Untergrundfläche gebohrt und gründlich gereinigt werden
- Der Anker sollte sich mit leichten Hammerschlägen in das Loch einführen lassen
- Das Anziehen der Mutter darf ausschließlich mit einem Drehmomentschlüssel erfolgen
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gedrückt sein
- Die in der technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale technische Zulassung: AT-15-7574/2008
Technische Daten
| Gewindeart | M6 |
| Länge [mm] | 70 |
