Dromet Ringankerdübel PSRe M8x90/20 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringspreizdübel PSRe M8x90/20 verzinkt für Beton
Der Dromet Ringspreizdübel PSRe M8x90/20 ist eine bewährte Lösung für die dauerhafte Befestigung von Konstruktionen in Betonuntergründen. Geeignet für die professionelle Montage von Profilen, Metallkonstruktionen, Gitterrosten, Geländern, Maschinen und anderen Ausstattungselementen von Gebäuden. Dank der Europäischen Technischen Zulassung ETA 05/0242, des CE-Zertifikats sowie der nationalen Zulassung AT-15-7574/2008 gewährleistet er die Übereinstimmung mit den Anforderungen der Baunormen und volle Planungssicherheit.
Konstruktion und Material
Der PSRe-Dübel verfügt über eine Ringkonstruktion, die eine gleichmäßige Spreizung im Montageloch und eine hohe Verankerungstragfähigkeit gewährleistet. Er besteht aus Baustahl mit einem Korrosionsschutz in Form von galvanischer Verzinkung. Mutter und Unterlegscheibe sind im Lieferumfang enthalten — der Dübel ist sofort einsatzbereit, ohne dass zusätzliche Teile nachgekauft werden müssen.
Anwendung
Der Dübel ist für die Befestigung in Untergründen aus ungerissenem Beton mind. Klasse B20 (C16/20), Naturstein mit kompaktem Gefüge sowie Vollziegel geeignet. Ideal für die Installation von Tragkonstruktionen für Photovoltaikmodule, die Montage von Montageschienen, die Befestigung von Geländerpfosten, die Fundamentierung von Geräten sowie alle Verbindungen, die eine hohe Tragfähigkeit und Zertifizierung erfordern.
Abmessungen und technische Daten
- Bezeichnung: PSRe 8x90/20
- Gewinde: M8
- Bohrdurchmesser (Ø): 8 mm
- Gesamtlänge (L): 90 mm
- Dicke des zu befestigenden Elements (E): 20 mm
- Verankerungstiefe (F): 65 mm
- Lochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,034 kg
- EAN: 5907518688612
- Verkaufseinheit: Stück

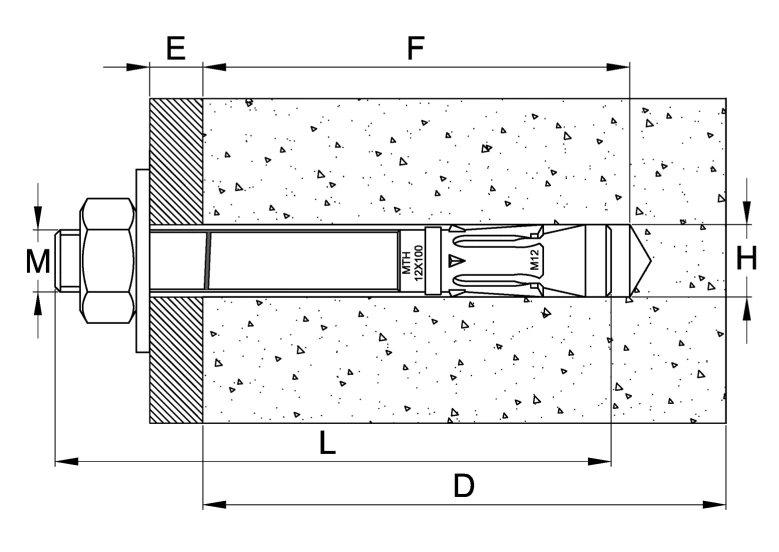

Maßbezeichnungen im Schema: M — Gewinde, E — Dicke des zu befestigenden Elements (überstehender Teil), F — Verankerungstiefe, L — Gesamtlänge des Dübels, D — Lochtiefe im Beton, H — Durchmesser des Montagelochs.
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale technische Zulassung: AT-15-7574/2008
Montageempfehlungen
Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich vom Bohrmehl zu reinigen. Das Verbindungselement sollte sich mit leichten Hammerschlägen in das Loch einführen lassen. Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsmoment und die korrekte Spreizung des Dübels. Nach dem Spreizen des Verbindungselements sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein. Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden.
Technische Daten
| Gewindeart | M8 |
| Länge [mm] | 90 |
