Dromet Ringschraubanker PSRe M8x130/60 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ösenanker PSRe M8x130/60 Stahl verzinkt
Der Ösenanker PSRe 8x130/60 der Marke Dromet ist eine bewährte Lösung zur dauerhaften Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen von Objekten. Er wurde für Untergründe aus ungerissenem Beton min. B20, Naturstein mit dichtem Gefüge sowie Vollziegel konzipiert — typische Untergründe, wie sie auf Photovoltaik-, Industrie- und Infrastrukturbaustellen vorkommen.
Die Ösenkonstruktion mit Mutter und Unterlegscheibe gewährleistet ein sicheres Spreizen im Montageloch und eine hohe Tragfähigkeit. Der Anker besteht aus Baustahl mit einem Korrosionsschutz in Form von galvanischer Verzinkung, was Korrosionsbeständigkeit in Innenräumen und mäßig feuchten Umgebungen gewährleistet.
Zertifikate und Zulassungen
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242 sowie das CE-Zertifikat und ist zudem von der nationalen Zulassung AT-15-7574/2008 erfasst. Dadurch kann er für verantwortungsvolle konstruktive Befestigungen eingesetzt werden, bei denen eine dokumentierte Tragfähigkeit und Normkonformität erforderlich sind.
Technische Parameter
- Bezeichnung: PSRe 8x130/60
- Gewinde: M8
- Bohrdurchmesser (Ø): 8 mm
- Gesamtlänge (L): 130 mm
- Dicke des zu befestigenden Elements (E): 60 mm
- Verankerungstiefe (F): 65 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ösenanker mit Mutter und Unterlegscheibe
- Gewicht: 0,046 kg
- EAN: 5907518696792
- Verkaufseinheit: Stück

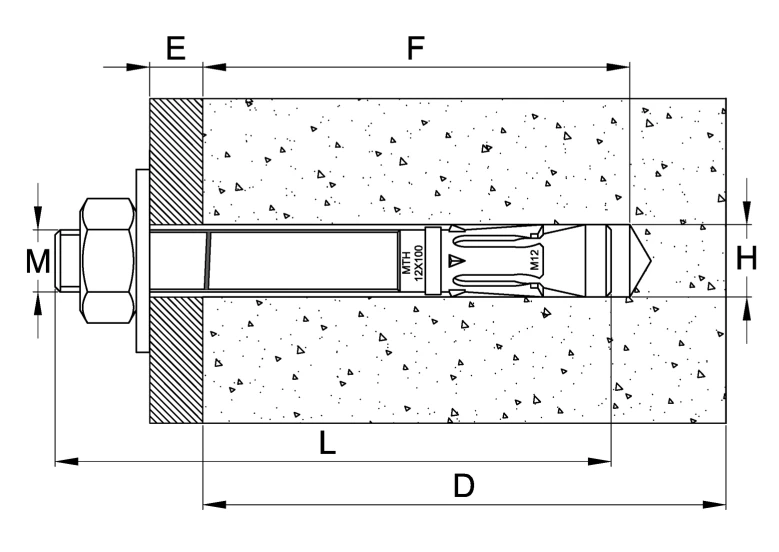

Montageschema und Maßbezeichnungen
Die Schnittzeichnung veranschaulicht die korrekte Verankerung im Betonuntergrund. Die wichtigsten im Schema gekennzeichneten Montagemaße sind:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (Abstand von der Untergrundoberfläche bis zur Mutter)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Mindestbohrlochtiefe
- H — Bohrlochdurchmesser
Montageempfehlungen
- Das Montageloch ist senkrecht zur Untergrundoberfläche zu bohren und gründlich vom Bohrstaub zu reinigen
- Den Anker mit leichten Hammerschlägen in das Loch einführen
- Das Anziehen mit einem Drehmomentschlüssel durchführen — das in der Zulassung angegebene Anzugsmoment nicht überschreiten
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element angepresst sein
- Die Montage- und Tragfähigkeitsparameter gemäß der Technischen Zulassung AT-15-7574/2008 dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen
Der Anker PSRe M8 wird von Montageteams gerne zur Verankerung von PV-Tragkonstruktionen in Decken, Wänden und Betonfundamenten eingesetzt. Dank der ETA- und CE-Zertifizierung stellt er eine zuverlässige Befestigung dar, die die Planungsanforderungen erfüllt und die technische Abnahme der Anlage erleichtert.
Technische Daten
| Gewindeart | M8 |
| Länge [mm] | 130 |
