Dromet Ringspreizanker PSRe M20x170/23 verzinkt
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringschraubanker PSRe M20×170/23 verzinkt für Beton
Ringschraubanker PSRe 20×170/23 der Marke Dromet ist ein widerstandsfähiges Spreizverbindungselement mit Ringkonstruktion, das für die dauerhafte Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Bauelementen und Gebäudeausstattungen bestimmt ist. Durch das Gewinde M20 und die Gesamtlänge von 170 mm gewährleistet er eine hohe Tragfähigkeit bei anspruchsvollen Anwendungen — auch bei der Montage schwerer Tragkonstruktionen für Photovoltaikanlagen.
Der Anker ist für die Verankerung in ungerissenem Beton der Mindestklasse B20, Naturstein mit dichter Struktur sowie Vollziegel vorgesehen. Er verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Technische Zulassung AT-15-7574/2008, was die Erfüllung höchster Sicherheits- und Tragfähigkeitsstandards bestätigt.
Technische Parameter
- Bezeichnung: PSRe 20x170/23
- Gewinde: M20
- Bohrdurchmesser (fi): 20 mm
- Gesamtlänge (L): 170 mm
- Dicke des zu befestigenden Elements (E): 23 mm
- Verankerungstiefe (F): 135 mm
- Bohrlochtiefe (D): 206 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,43 kg
- EAN: 5902706889949
- Verkaufseinheit: Stück

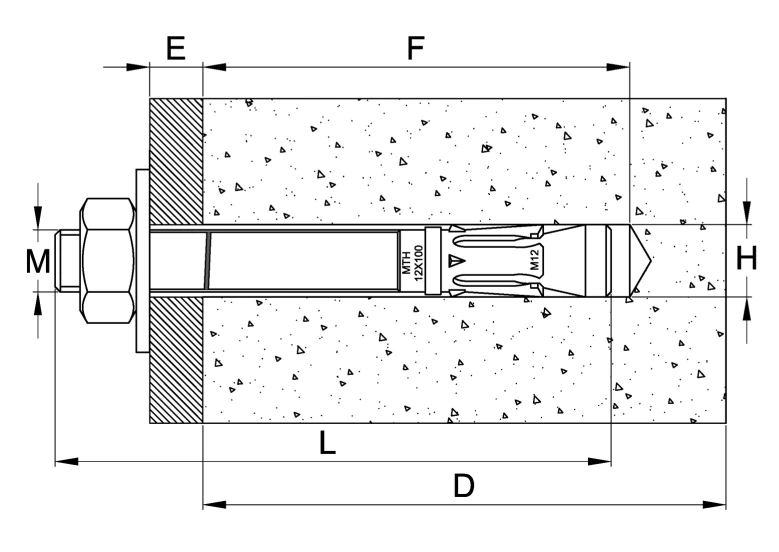

Bezeichnungen in der Querschnittszeichnung:
- M — Gewindedurchmesser des Ankers
- E — Dicke des zu befestigenden Elements (herausragender Teil)
- F — Verankerungstiefe im Untergrund
- L — Gesamtlänge des Ankers
- D — Tiefe der Montagebohrung
- H — Durchmesser der Bohrung im Untergrund
Montageempfehlungen
- Die Montagebohrung ist senkrecht zur Untergrundfläche auszuführen und sorgfältig von Staub zu reinigen
- Der Anker sollte sich mit leichten Hammerschlägen einführen lassen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen
- Nach dem Aufspreizen des Ankers muss die Unterlegscheibe unter der Mutter fest angedrückt am zu befestigenden Element anliegen
- Die in der Technischen Zulassung AT-15-7574/2008 angegebenen Parameter dürfen nicht überschritten werden
Zertifikate und Zulassungen
- Europäische Technische Zulassung: ETA 05/0242
- Zertifikat: CE
- Nationale Technische Zulassung: AT-15-7574/2008
Der Ringschraubanker PSRe von Dromet ist ein bewährtes und zertifiziertes Spreizverbindungselement, das professionellen Montageteams eine sichere und dauerhafte Befestigung in Beton- und Steinuntergründen gewährleistet. Die komplette Lieferung mit Mutter und Unterlegscheibe ermöglicht den sofortigen Montagebeginn, ohne zusätzliches Zubehör bestellen zu müssen.
Technische Daten
| Gewindeart | M20 |
| Länge [mm] | 170 |
