Einstellbares Torpfandscharnier M16 mit Kugellager – verzinkt

Das verstellbare Torscharnier M16 mit Kugellager ist ein robustes Beschlagelement für das Aufhängen von Flügeltoren und Pforten in Zaunsystemen. Das Scharnier ist in drei Ebenen verstellbar, was die Montage und spätere Korrektur der Einstellung erheblich erleichtert. Das eingebaute Kugellager gewährleistet einen reibungslosen, leisen Betrieb des Scharniers auch bei hohen Belastungen, und die solide Konstruktion aus verzinktem Stahl garantiert jahrelange Korrosionsbeständigkeit und Witterungsbeständigkeit. Das Scharnier benötigt kein Schweißen – es wird eingeschraubt.

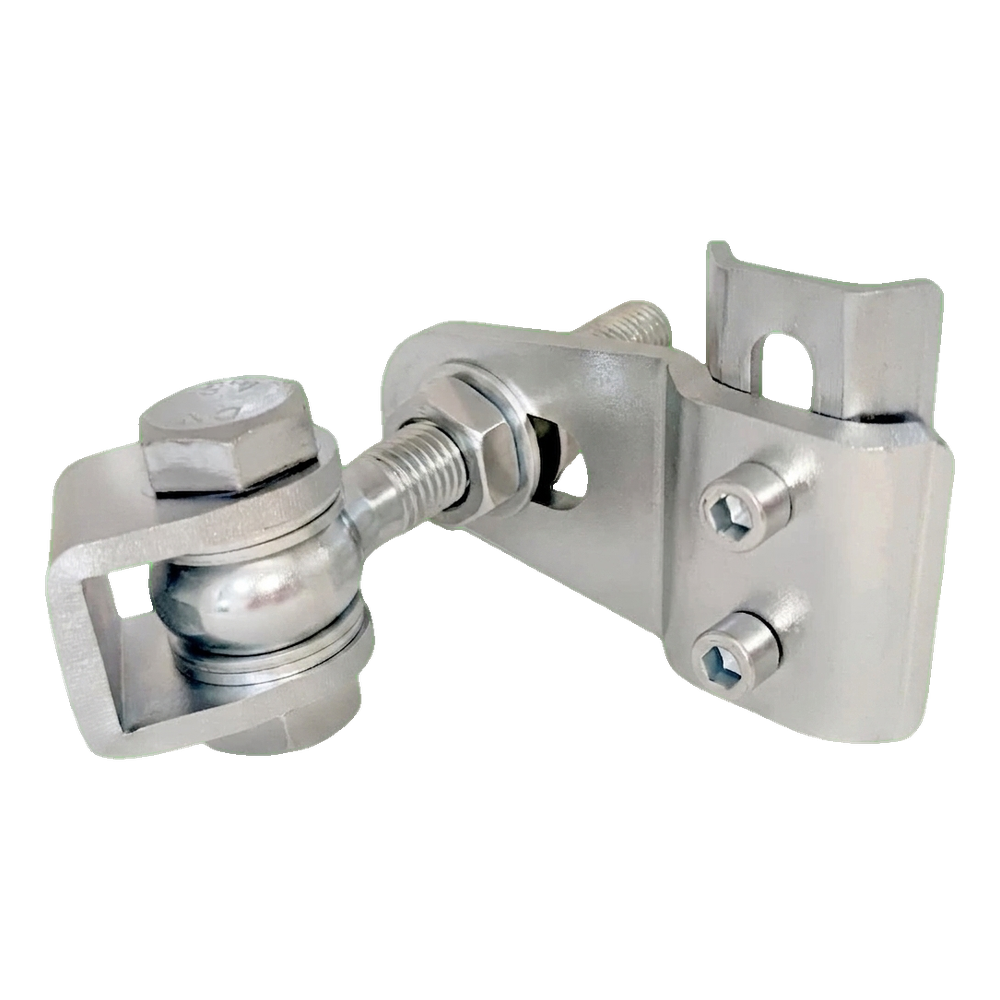

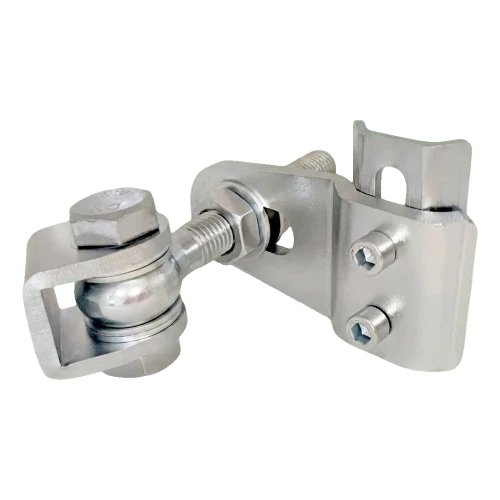

Das Scharnier besteht aus zwei Hauptelementen — einem U-förmigen Halter mit kugelgelagerter Drehachse und einem Befestigungsblech mit Schraubenlöchern. Beide Elemente sind durch einen verstellbaren Gewindebolzen verbunden, was eine stufenlose Verstellung des Abstands und die Ausrichtung des Torflügels zum Pfosten ermöglicht. Die Befestigung des Blechs erfolgt mittels zwei Inbusschrauben, was eine sichere und stabile Verbindung mit der Tragkonstruktion gewährleistet. Eine Nachstellung des Scharniers nach abgeschlossener Montage ist möglich.

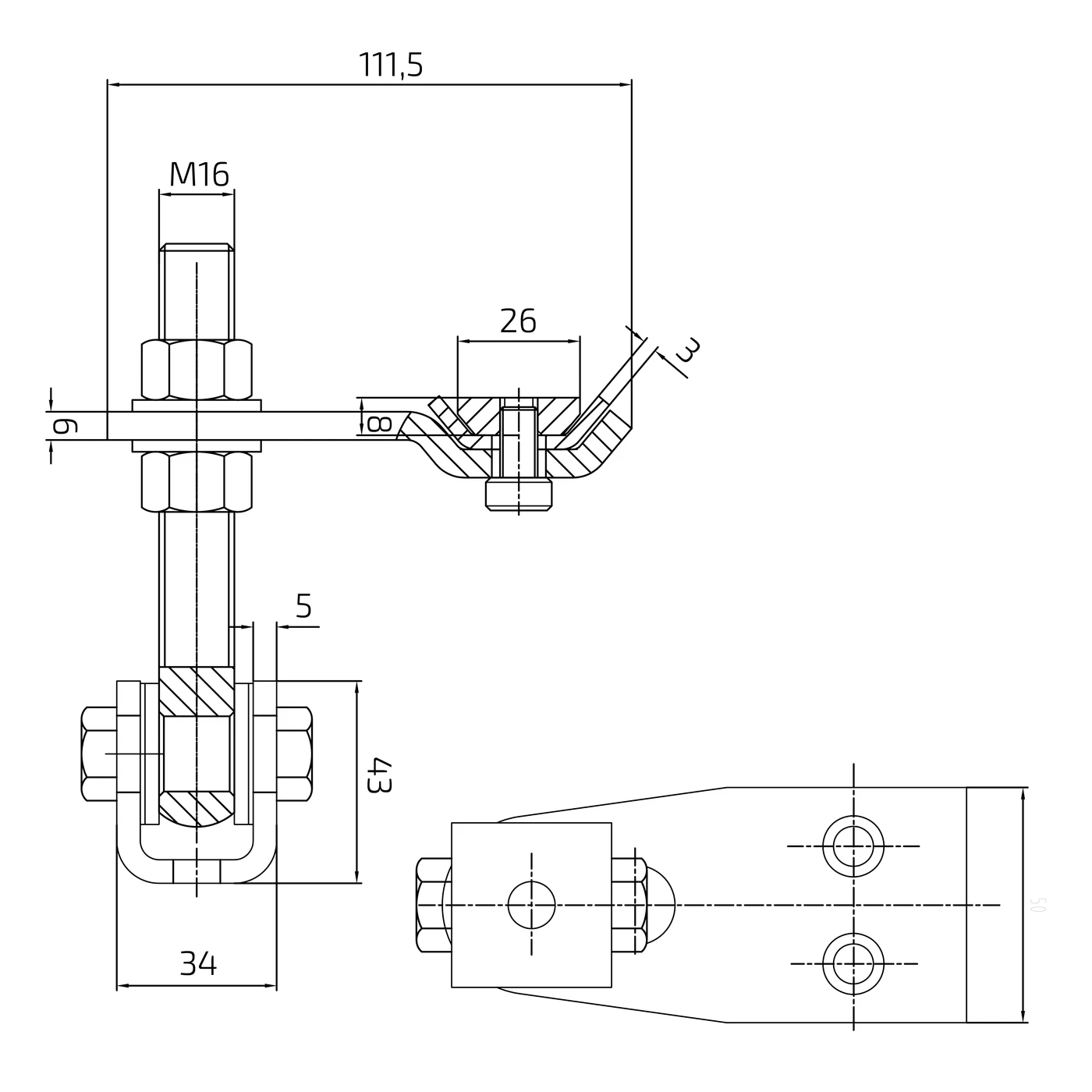

Abmessungen und technische Parameter

Anwendung und Montage

Das Scharnier ist hauptsächlich für Flügeltore und Pforten in Grundstücks-, Industrie- und öffentlichen Zaunsystemen bestimmt. Die Verstellung über das M16-Gewinde ermöglicht eine Korrektur der Flügelhöhe ohne Demontage des gesamten Scharniers — es genügt, die Kontermutter zu lösen, die gewünschte Position einzustellen und wieder anzuziehen. Für Montageteams bedeutet dies kürzere Montagezeiten sowie die Möglichkeit einer einfachen Korrektur bei Pfostensetzungen oder Geometrieänderungen des Tors nach längerer Nutzungsdauer.

Das Befestigungsblech mit Inbusschraubenlöchern ermöglicht die Montage sowohl direkt am Stahlpfosten als auch an einer zusätzlichen Ankerplatte — dadurch ist das Scharnier mit vielen Arten von Zaunkonstruktionen kompatibel. Das Kugellager eliminiert Metall-auf-Metall-Reibung, was sich in einem störungsfreien und leisen Betrieb über die gesamte Nutzungsdauer niederschlägt.
