Endklemme H40 L50 schwarz lackiert

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.03 kg

Preis/ stk.: € 0,39 0.39

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 0,33)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Menge stk.

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

Bewertung:

Anbieter: Synerga

Produktcode: PV-03-79

Einem Freund empfehlen

Beschreibung

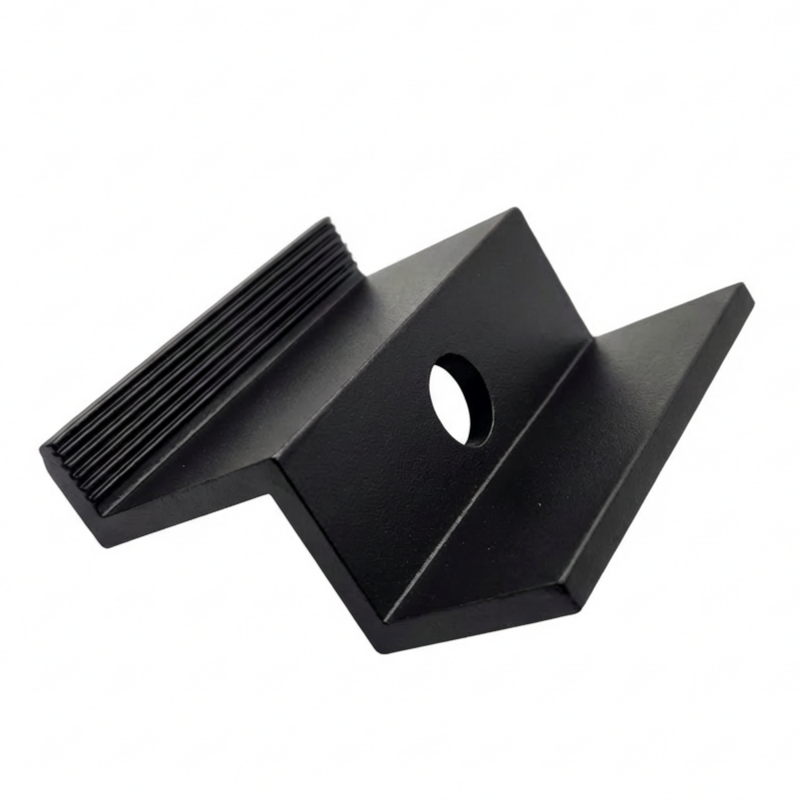

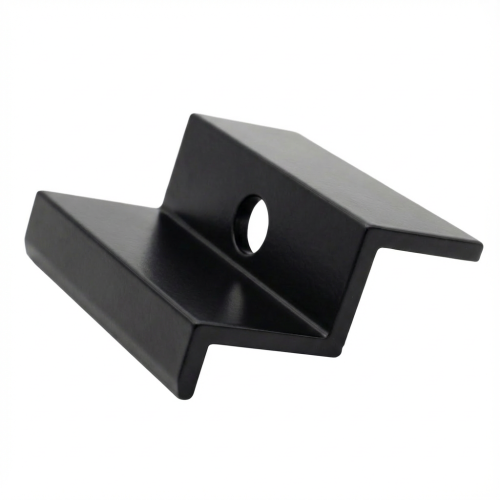

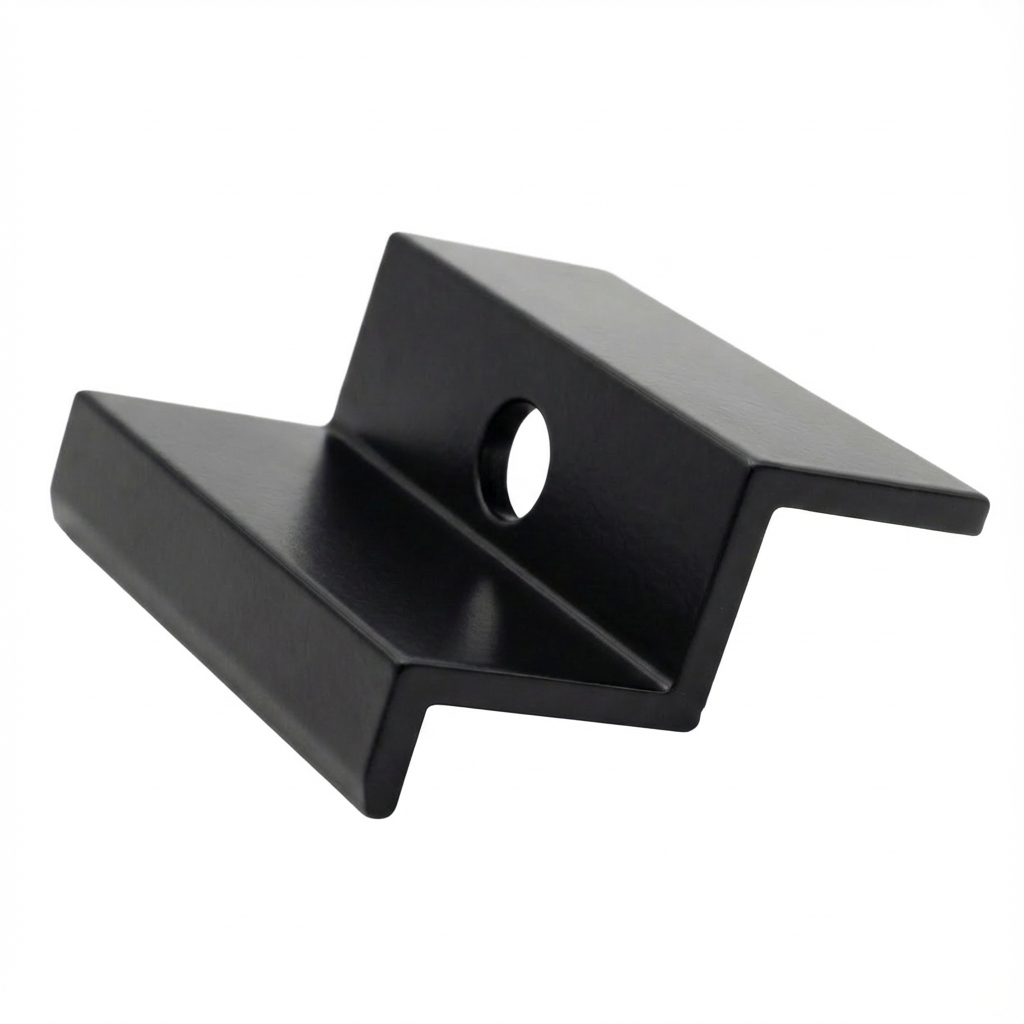

Endklemme H40 L50 - schwarz mit Pin

Die Endklemme H40 ist ein professionelles Montageelement zur Befestigung von Photovoltaikmodulen mit einer Rahmenhöhe von 40 mm. Gefertigt aus hochwertigem Aluminium 6063-T66, gewährleistet sie eine dauerhafte und sichere Befestigung der Solarmodule auf der Unterkonstruktion. Die Oberfläche des Elements verfügt über eine schwarze Lackierung, die zusätzlichen Schutz vor Witterungseinflüssen bietet und der Anlage ein ästhetisches Erscheinungsbild verleiht.

Die Endklemme eignet sich ideal für einzeln montierte Module oder für Module an Randpositionen in einer Reihe.

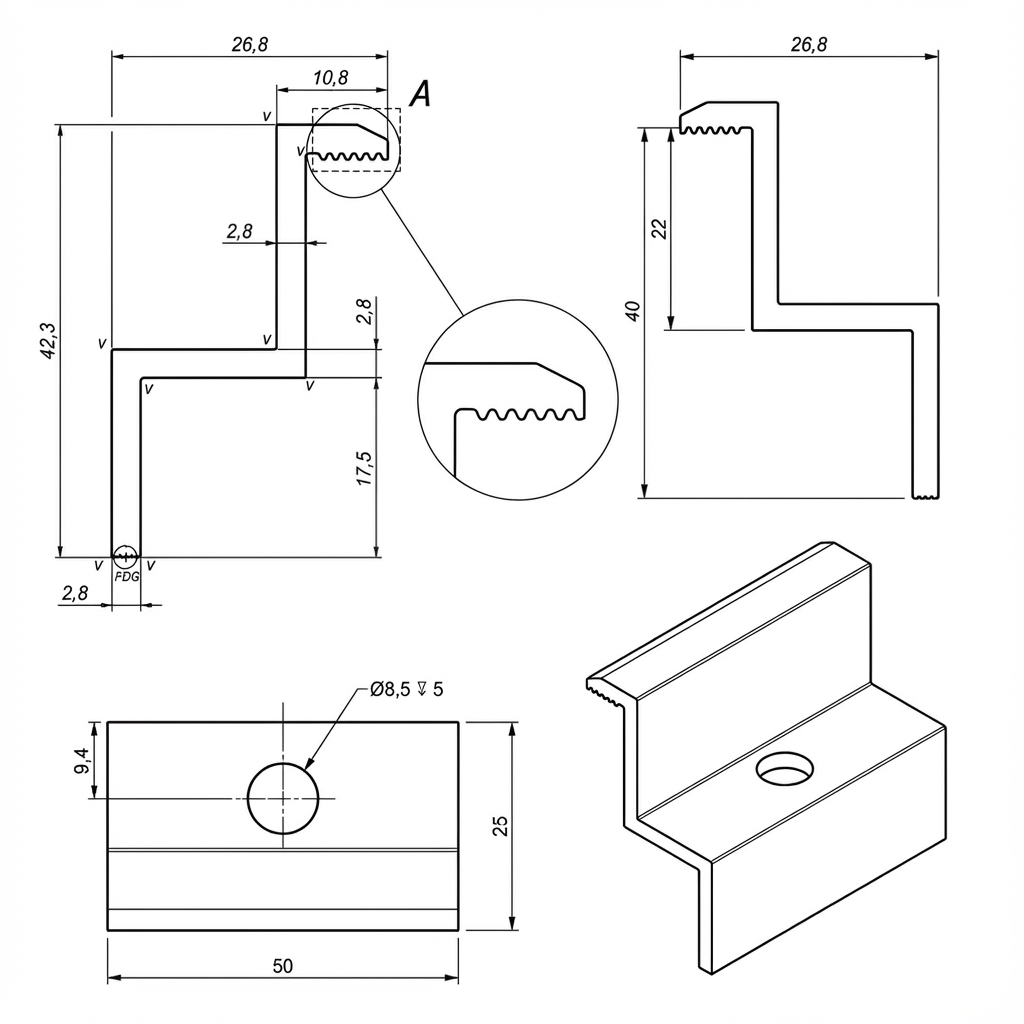

Technische Daten

Modulrahmenhöhe: 40 mm

Gesamthöhe: 42,8 mm

Durchmesser der Montagebohrung: 8,5 (M8)

Material: Aluminium EN AW 6063-T66

Oberfläche: schwarzer Lack

Empfohlenes Anzugsmoment: Wert gemäß Dokumentation des PV-Modulherstellers

Verwendete Schrauben: M8

Anwendung

Die Endklemme ist ein wesentliches Befestigungselement in Solarmodulanlagen – sie dient zur Befestigung der Randmodule in einer Reihe am Aluminiumprofil. Das Produkt ist für die Montage von Solarmodulen auf Flach- und Schrägdächern vorgesehen. Verwenden Sie die Endklemme zur Befestigung der Module am Anfang und Ende jeder Reihe. Zwischen benachbarten Modulen in einer Reihe sind Mittelklemmen zu verwenden.

Kompatibilität

Aluminiumprofile für Sechskantschrauben

Aluminiumprofile für T-Schrauben

Trapezprofile für Trapezblech-Dächer

Vorteile

Hochwertiges Material – aus Aluminium EN AW 6063-T66 gefertigt, zeichnet sich durch hohe Witterungsbeständigkeit aus

Langlebigkeit – hochwertige Verarbeitung garantiert dauerhafte Befestigung der Photovoltaik-Konstruktion

Korrosionsbeständigkeit – widerstandsfähig gegen äußere Einflüsse und Korrosion

Mechanische Festigkeit – beständig gegen Stöße und mechanische Beschädigungen

Ästhetik – schwarze Lackierung sorgt für ein attraktives Erscheinungsbild der PV-Anlage

Ideal für Einzelmodule – perfekte Lösung für einzeln montierte Module oder Module an Randpositionen in einer Reihe

Montagehinweise

Montieren Sie die Klemme mit Hilfe eines Schiebesteins und einer M8-Schraube

Ziehen Sie die Schraube mit dem vom PV-Modulhersteller empfohlenen Drehmoment an

Für jede Modulreihe werden mindestens vier Endklemmen benötigt – zwei am Anfang, zwei am Ende der Modulreihe

Lieferumfang Endklemme H40. Hinweis: Schrauben, Muttern und Schiebemuttern sind separat zu erwerben.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Technische Daten

Klemmentyp	Endklemme
Panelstärke [mm]	40
Farbe	Schwarz
Erdungsstift	Nein
Zubehör	Ohne Zubehör
