Erdungsplatte Typ Ω aus Edelstahl A2 für Photovoltaikmodule
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
5
Beschreibung

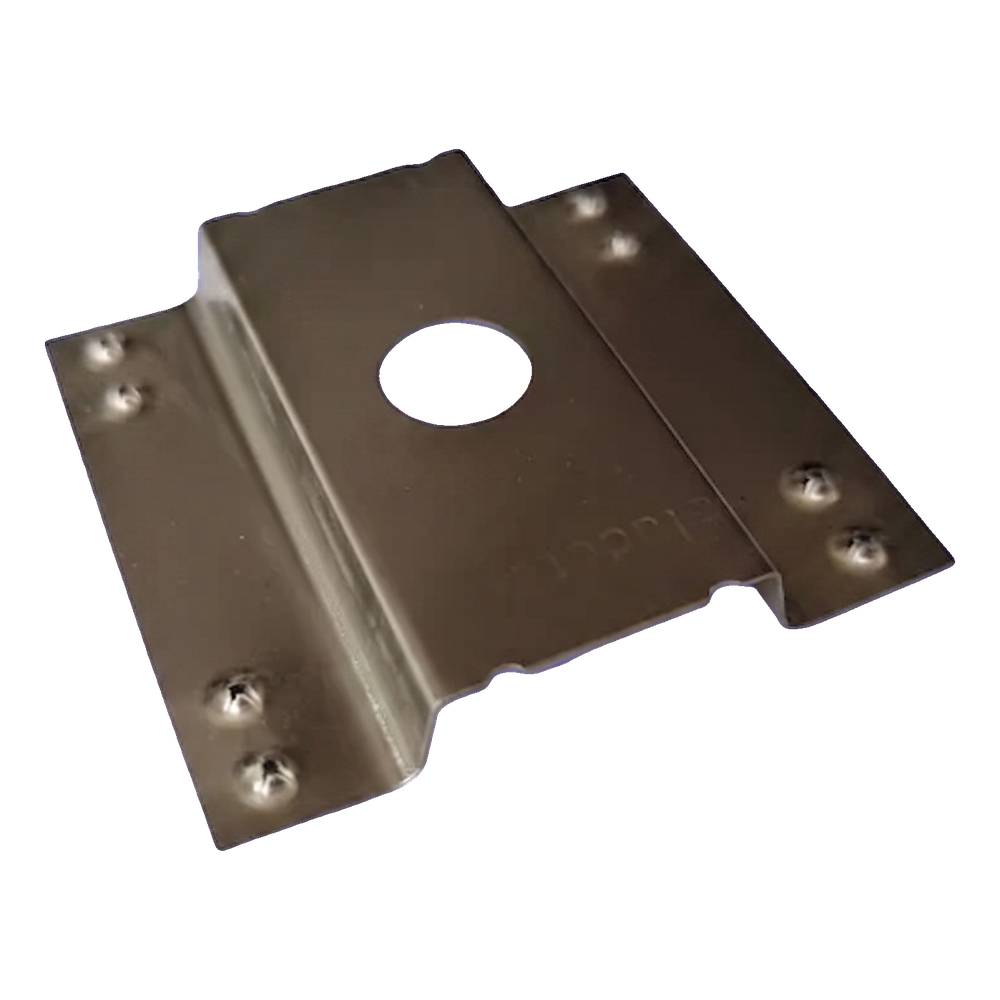

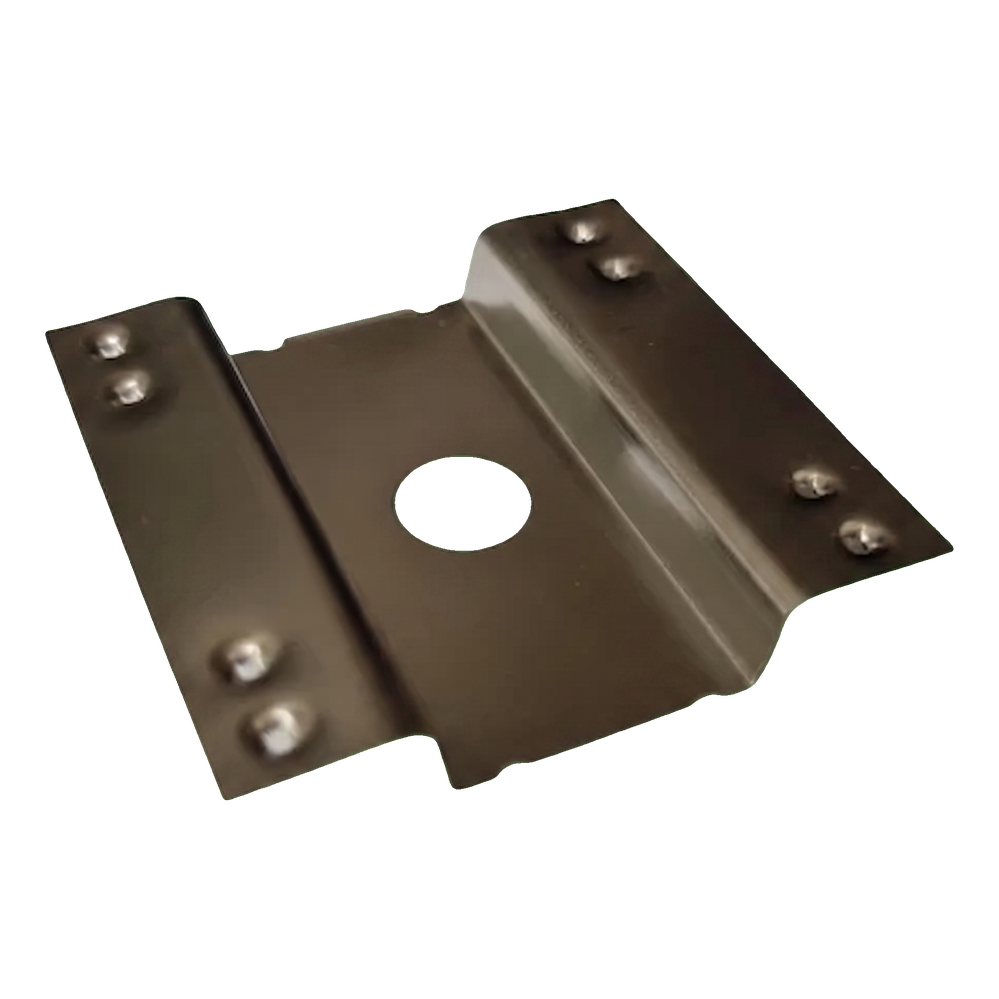

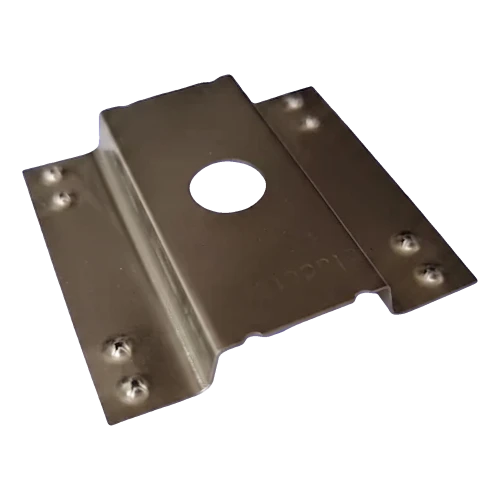

Erdungsplatte Typ Ω aus Edelstahl A2 für Photovoltaikmodule
Die Erdungsplatte Typ Ω ist ein Bestandteil der Potenzialausgleichsverbindungen in Photovoltaikanlagen und dient dem Potenzialausgleich zwischen den Rahmen der PV-Module, den Montageprofilen und der Tragkonstruktion. Sie besteht aus Edelstahl A2 (1.4301, Güte 304) und bietet dauerhaften Schutz vor Korrosion unter allen Witterungsbedingungen. Das charakteristische Ω-Profil sowie die scharfen Zacken auf der Kontaktfläche ermöglichen ein Durchdringen der eloxierten Aluminiumschicht der Modulrahmen — diese Schicht wirkt als Isolator, während die Zacken direkt bis zum darunterliegenden Aluminium vordringen und so eine solide und dauerhafte elektrische Verbindung gewährleisten. Dadurch sorgt die Platte für die galvanische Kontinuität der gesamten Anlage, was für die einwandfreie Funktion des Blitzschutz- und Erdungssystems entscheidend ist.
Wesentliche Vorteile für den Installateur
- Scharfe Zacken durchdringen die eloxierte Schicht der PV-Modulrahmen und gewährleisten einen zuverlässigen elektrischen Kontakt ohne zusätzliche Oberflächenvorbereitung
- Der austenitische Edelstahl A2 (1.4301) ist nichtmagnetisch, elastisch und spannungsbeständig — er garantiert einen langjährigen Betrieb ohne Beeinträchtigung der Verbindung
- Die kompakten Abmessungen von 40×42×6 mm und das geringe Gewicht erleichtern die Montage auch an schwer zugänglichen Stellen der Konstruktion
- Das Ω-Profil sorgt für eine stabile Positionierung auf dem Montageprofil und einen sicheren Anpressdruck an den Modulrahmen
- Dank der hervorragenden Korrosionsbeständigkeit der nickelhaltigen Legierung geeignet für alle Umgebungsbedingungen
