Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Verfügbarkeit: Auf Lager (große Menge)

Lieferung innerhalb von: 6 Arbeitstage

Gewicht: 0.004 kg

Preis/ stk.: € 0,06 0.06

inkl. 20.00% MwSt., zzgl. Versandkosten

Nettopreis / stk.: (€ 0,05)

zzgl. 20.00% MwSt., zzgl. Versandkosten

Sparen Sie mehr Geld mit größeren Verpackungen!
Je größer die Verpackungseinheit, desto niedriger der Stückpreis!

* Menge:

Stück
Paket: 500 Stück
Paket: 15000 Stück
Paket: 30000 Stück

Menge stk.

Gesamt:

Produkt nicht verfügbar

Zur Wunschliste hinzufügen

* - Feld obligatorisch

Bewertung:

Anbieter: -

Produktcode: PV-20

Einem Freund empfehlen

Beschreibung

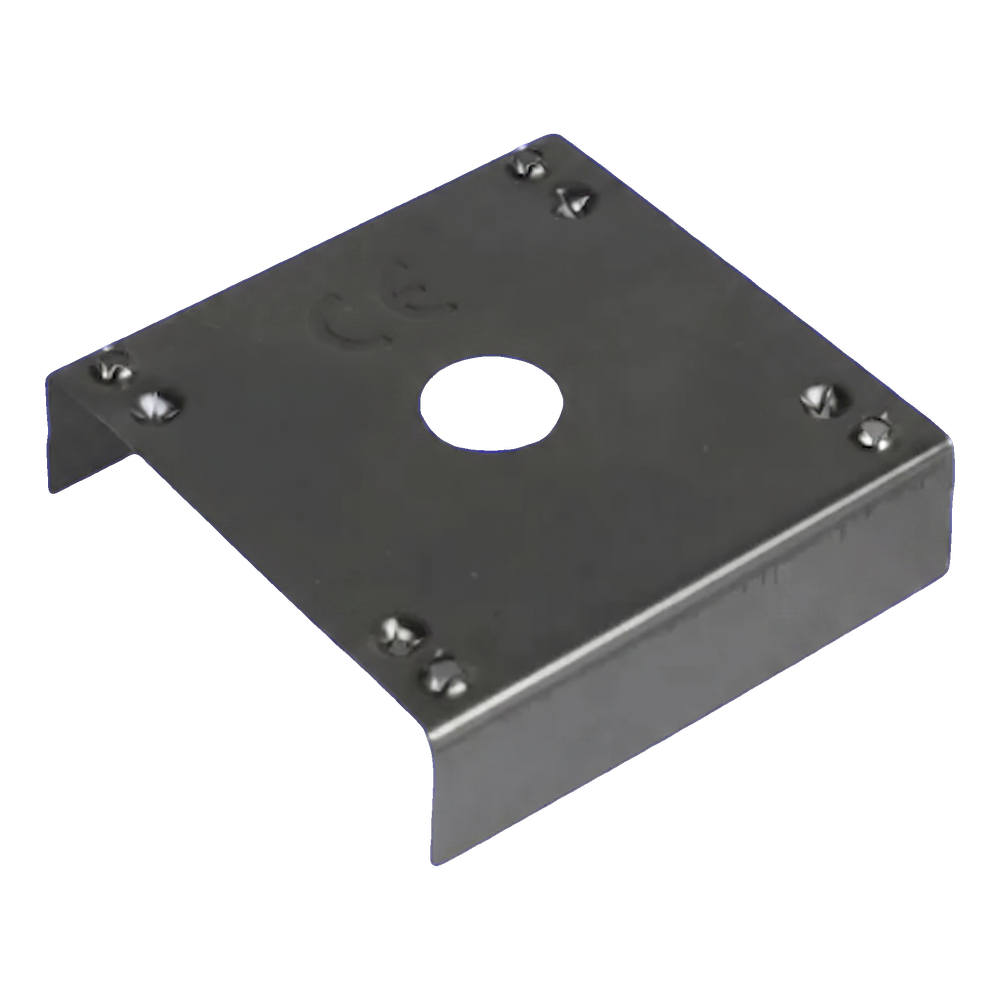

Erdungsscheibe – PV-Kontaktplatte aus Edelstahl 40×40 mm

Erdungsscheibe – Kontaktplatte 40×40 mm aus Edelstahl

Die Erdungsscheibe – Kontaktplatte ist ein unverzichtbares Element für Potenzialausgleichsverbindungen in Photovoltaikanlagen. Sie gewährleistet galvanische Durchgängigkeit zwischen den PV-Modulrahmen und der Montagekonstruktion und ermöglicht so einen wirksamen Potenzialausgleich. Acht scharfe kegelförmige Erdungsspitzen, die symmetrisch auf der Plattenoberfläche angeordnet sind, durchdringen die dünne eloxierte Aluminiumschicht der Modulrahmen — eine Schicht, die als Isolator wirkt und keinen elektrischen Strom leitet. Dadurch gelangt die Scheibe direkt zur metallischen Aluminiumschicht und stellt eine solide und dauerhafte elektrische Verbindung her. Die Platte besteht aus Edelstahl 1.4301 (austenitische Güte A2/304), was eine außergewöhnliche Korrosionsbeständigkeit und einen langjährigen, unterbrechungsfreien Einsatz unter allen Witterungsbedingungen garantiert. Die offene U-Profil-Form mit zwei abgekanteten Flügeln erleichtert die Positionierung am Montageprofil und stabilisiert das Element vor dem Festziehen der Schraube.

Warum sich der Einsatz von Kontaktplatten lohnt

Durchdringen die eloxierte Isolierschicht der Modulrahmen und gewährleisten einen sicheren elektrischen Kontakt

Edelstahl A2 (1.4301/304) — austenitisch, nicht magnetisch, korrosionsbeständig unter allen Umgebungsbedingungen, auch in Meeres- und Industrieatmosphäre

Kompakte Abmessungen 40×40 mm — kompatibel mit gängigen PV-Montageprofilen

Die U-Profil-Form stabilisiert die Scheibe am Profil — schnelle und sichere Montage ohne zusätzliche Positionierung

Das geringe Gewicht (4 g) hat keinen Einfluss auf die Belastung der Konstruktion

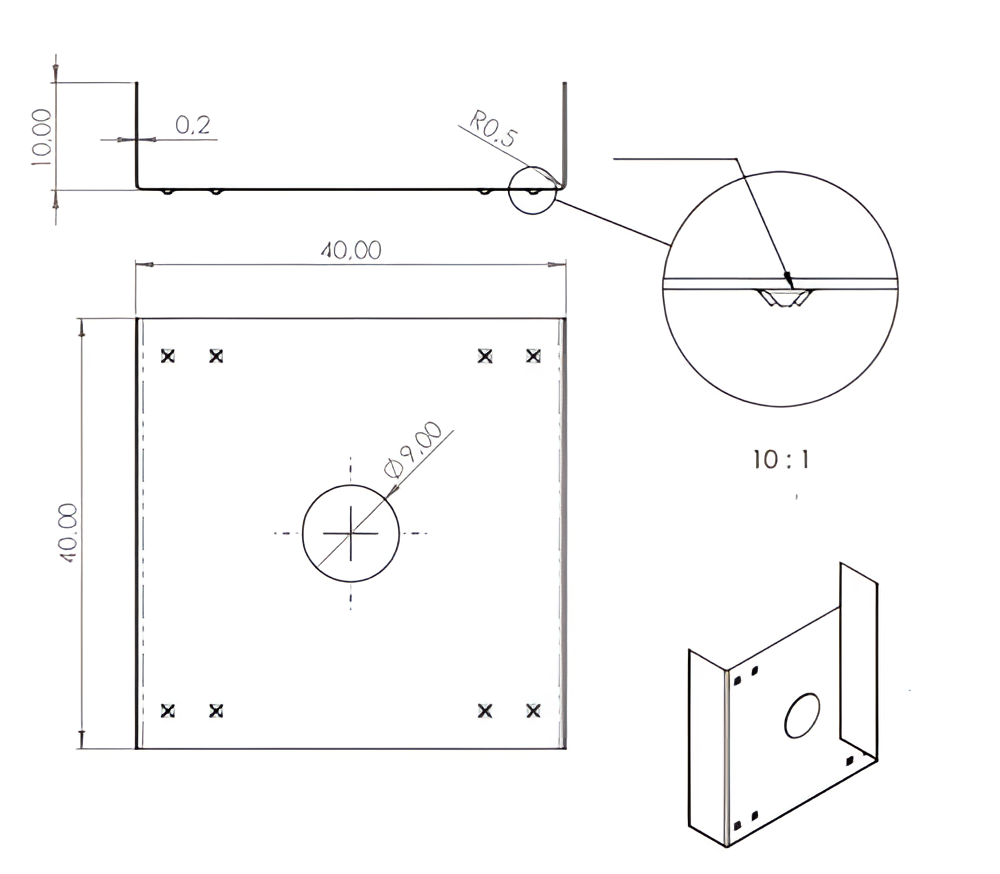

Technische Zeichnung der Erdungsscheibe 40×40 mm mit Maßen und Detail der Erdungsspitze

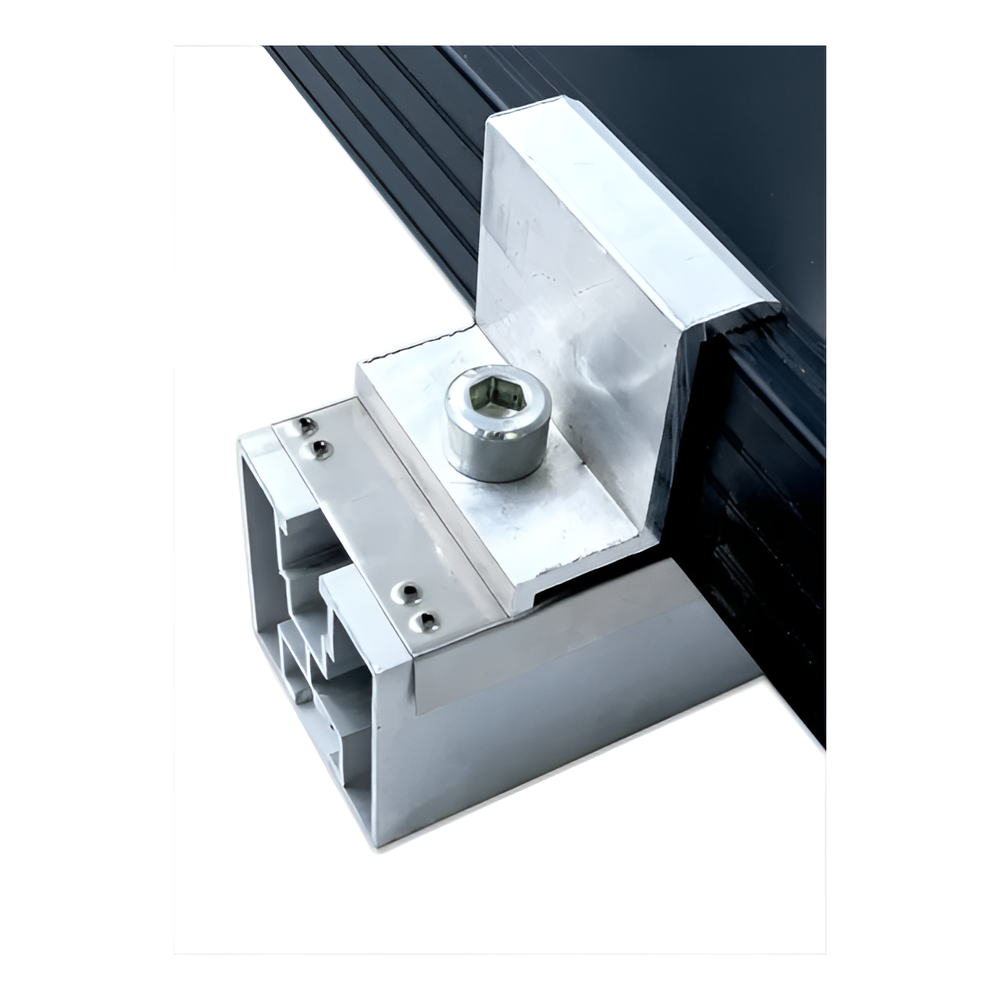

Erdungsscheibe montiert zwischen Klemme und Aluminiumprofil mit PV-Modulrahmen

Das Bild zeigt die Kontaktplatte montiert zwischen der Befestigungsklemme und dem Aluminiumprofil der PV-Konstruktion. Die Erdungsspitzen werden gegen den Rahmen des Photovoltaikmoduls gedrückt, durchdringen die eloxierte Schicht und gewährleisten einen zuverlässigen galvanischen Kontakt, der für den ordnungsgemäßen Potenzialausgleich in der Anlage erforderlich ist.

Video zur Erdungsscheibe in einer Photovoltaikanlage

Video zum Einsatz der Kontaktplatte bei PV-Potenzialausgleichsverbindungen

Video zur Montage von Erdungselementen in einem Photovoltaiksystem

Technische Parameter

Elementtyp	Erdungsscheibe – Kontaktplatte
Durchmesser / Abmessung	40 × 40 mm
Höhe der Abkantung (Flügel)	10 mm
Durchmesser der Montagebohrung	Ø 9 mm
Dicke	0,2 mm
Anzahl der Erdungsspitzen	8
Radius der Spitze	R 0,5 mm

Material

Material	Edelstahl 1.4301 (A2 / Güte 304)
Korrosionsbeständigkeit	hoch — austenitischer, nicht magnetischer Stahl mit Nickelzusatz

Montage und Anwendung

Montageart	Verschraubung durch die zentrale Bohrung Ø 9 mm am Montageprofil
Kompatible Profile / Konstruktionen	Aluminium-PV-Montageprofile — Rahmen von Photovoltaikmodulen

Physikalische Eigenschaften

Gewicht	0,004 kg (4 g)

Sicherheit
