Glasvordach-System M10 3-teiliger Abzug fi 10 mm Glas 8-17,52 mm AISI 304 Satin

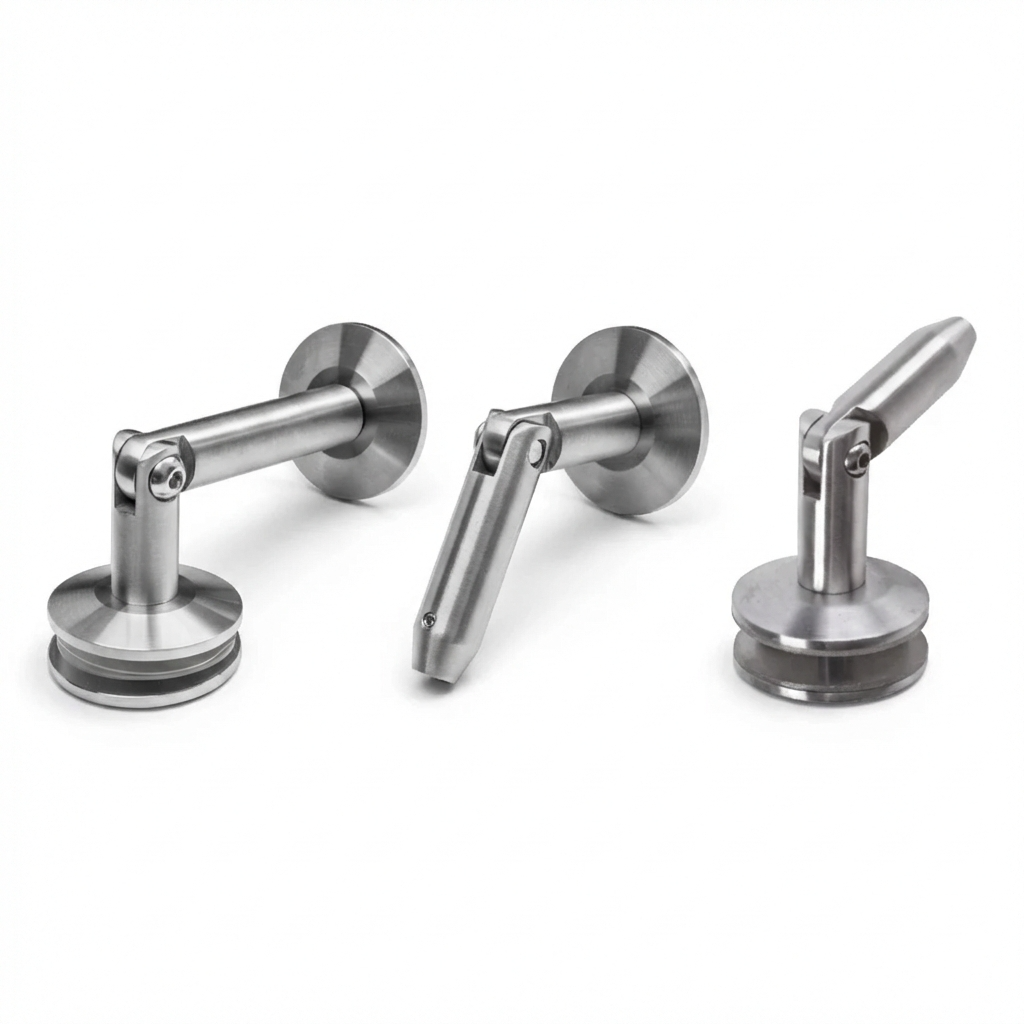

Das System besteht aus drei präzisionsgefertigten Verbindern aus Edelstahl AISI 304 in Satin-Ausführung, die dauerhaften Halt und ein ästhetisches Erscheinungsbild über Jahre hinweg gewährleisten. Jedes Element verfügt über eine verdeckte Montagebohrung, was der gesamten Konstruktion einen eleganten, minimalistischen Charakter verleiht. Das Glas kommt nicht direkt mit dem Metall in Berührung – im Set sind Andruckgummis enthalten, die die Scheibe schützen und gleichzeitig in der richtigen Position stabilisieren.

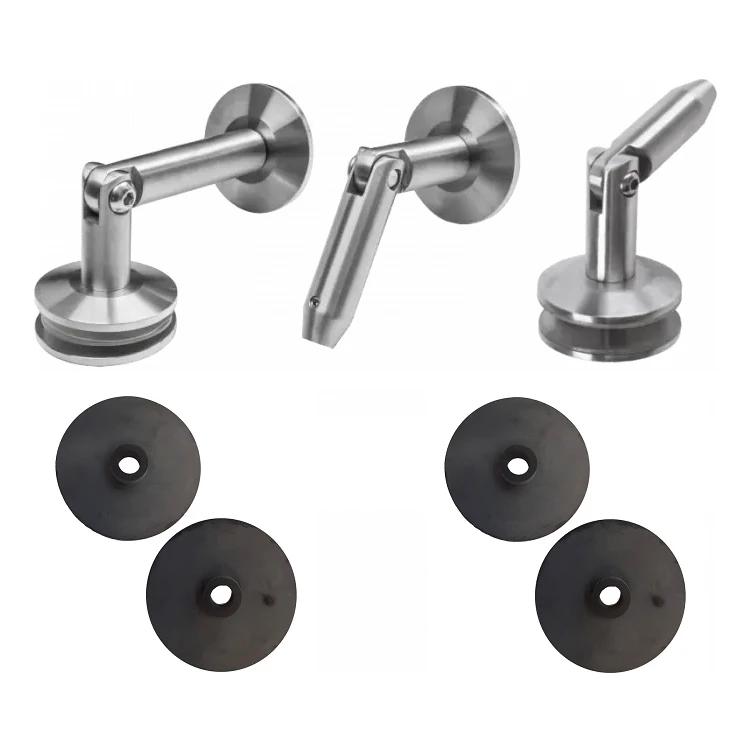

Lieferumfang

• Verbinder Wand–Glas mit Andruckgummi-Set
• Verbinder Glas–Zugstange mit Andruckgummi-Set
• Verbinder Zugstange–Wand

Das Set enthält weder Glasscheibe noch Zugstangen – diese sind separat zu wählen. Zugstangen mit M10-Gewinde sind in drei Längen erhältlich: 1 m, 1,2 m und 1,5 m und bestehen aus Edelstahl.

Montageprinzip

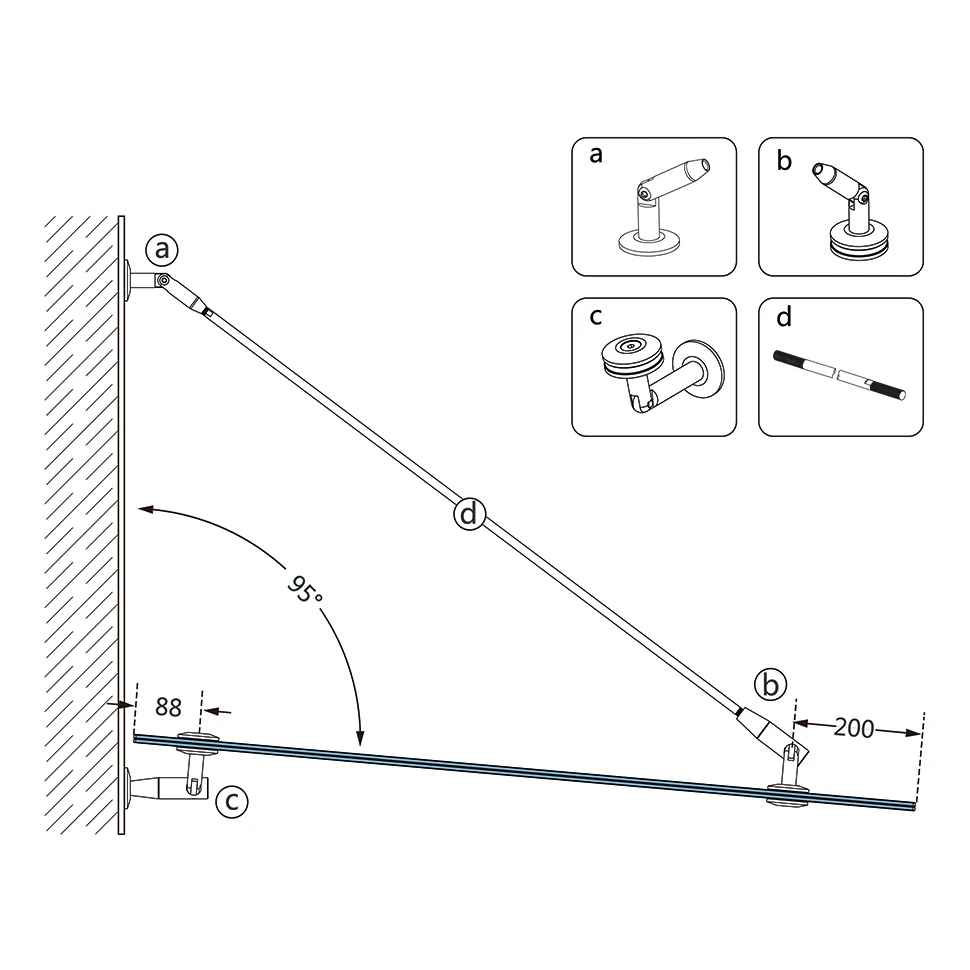

Die Zugstange wird mithilfe des Verbinders Zugstange–Wand (Element a) in der Gebäudefassade befestigt und anschließend auf die optimale Position des Vordachs gespannt. Der Verbinder Wand–Glas (Element c) hält die untere Glaskante in einem Abstand von 88 mm zur Fassade, während der Verbinder Glas–Zugstange (Element b) die Lasten auf den Zugstab überträgt. Der Winkelverstellbereich der Zugstange beträgt bis zu 95°, was eine Anpassung des Systems an unterschiedliche Montagebedingungen ermöglicht.

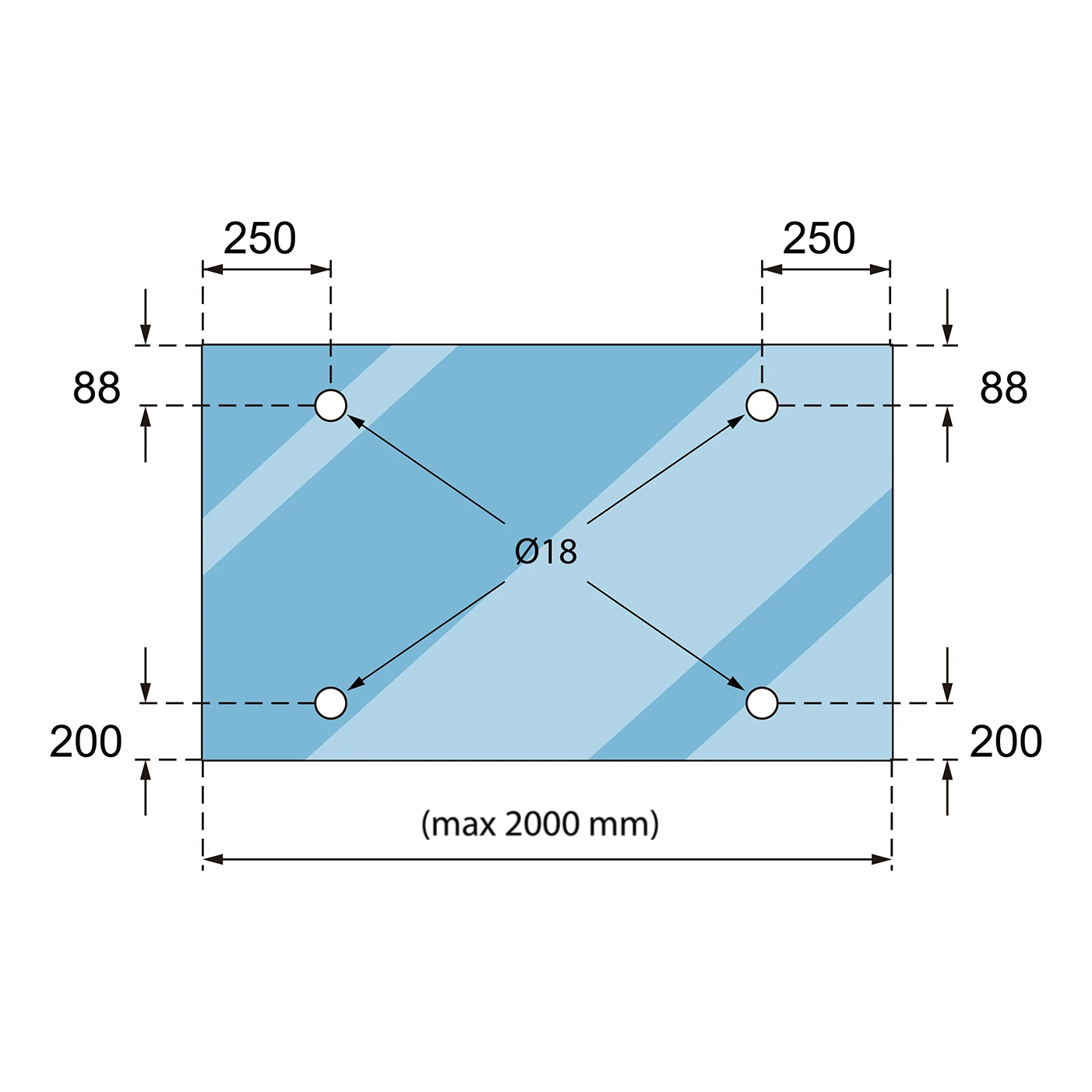

Anordnung der Befestigungspunkte im Glas

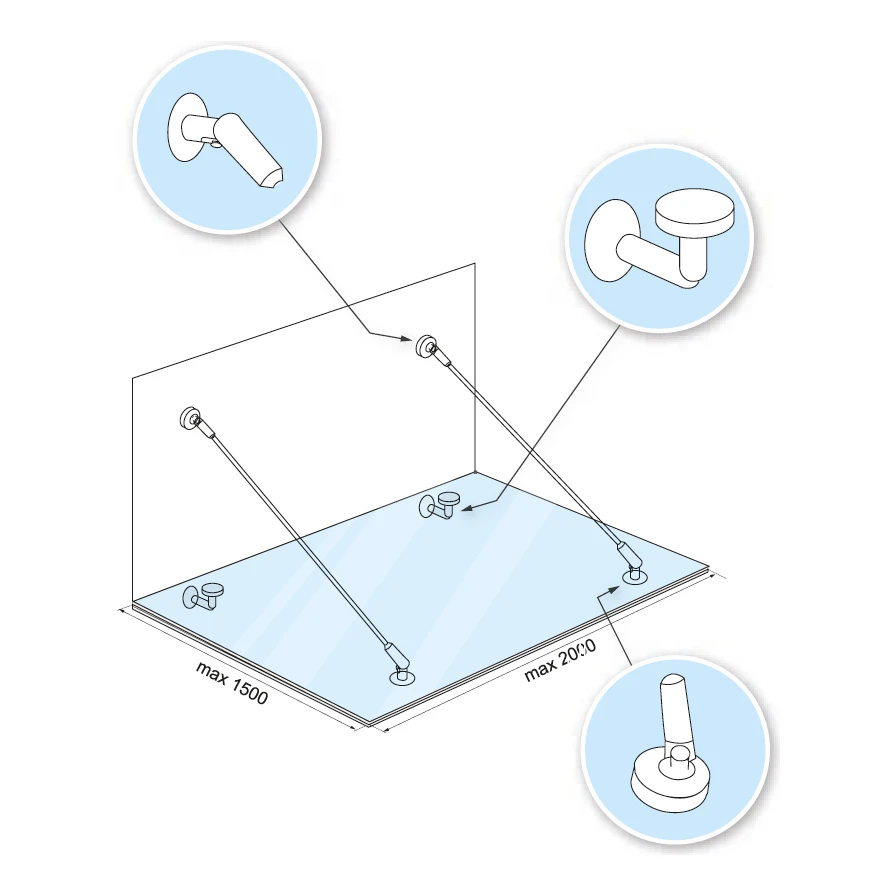

• Maximale Glasbreite: 2000 mm
• Maximale Vordachtiefe: 1500 mm
• Obere Bohrungen (Verbinder Wand–Glas): 88 mm vom oberen Rand, 250 mm von den Seitenrändern
• Untere Bohrungen (Verbinder Glas–Zugstange): 200 mm vom unteren Rand, 250 mm von den Seitenrändern
• Bohrungsdurchmesser im Glas: Ø18 mm

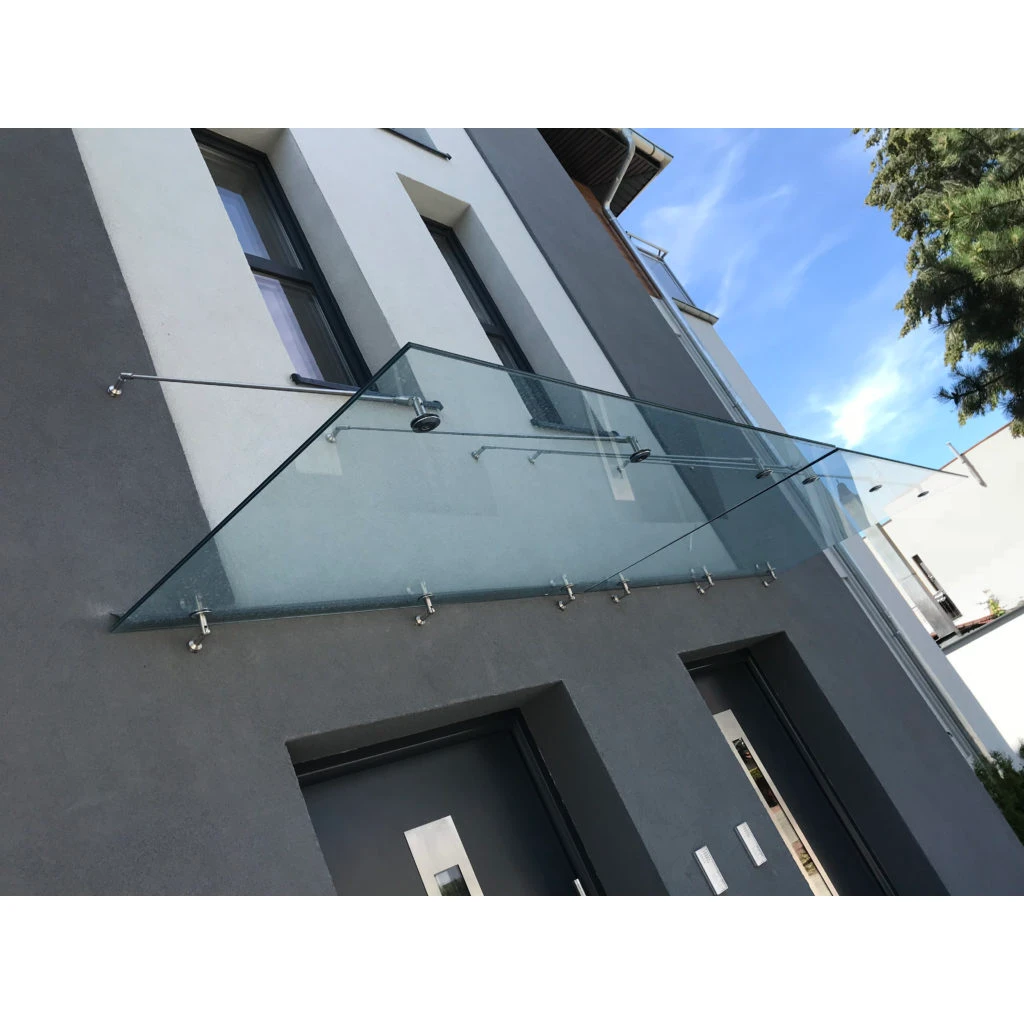

Vielseitigkeit der Anwendung ist das zentrale Merkmal dieses Systems. Bei Gebäuden mit dicker Dämmschicht kann eine zusätzliche Montageplatte eingesetzt werden, die eine sichere Verankerung der Verbinder im tragenden Mauerwerk ermöglicht. Dadurch eignet sich das Set sowohl für Neubauten als auch für die Modernisierung älterer Fassaden. Glasvordächer schützen den Eingangsbereich vor Niederschlägen und verleihen dem Gebäude gleichzeitig einen modernen, leichten optischen Charakter.

Technische Spezifikation

• Gewinde der Zugstange: M10
• Glasstärke: 8–17,52 mm
• Befestigungsschrauben für Wand und Glas: M9
• Material: Edelstahl AISI 304
• Oberfläche: Satin
• Länge des Verbinders: 130 mm
• Gewicht des Sets: 1,64 kg
