Glasvordach-System M12. 3-teilig, für Zugstange fi 12mm, Glas 8-17,52mm (aisi304, universal, Satin)
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
Glasvordach-System 3-teilig M12 – Edelstahl AISI 304, Satin
3-teiliges Montagesystem für Glasvordächer, geeignet für die professionelle Installation von Glasdächern mit einer Glasstärke von 8 bis 17,52 mm. Der Beschlagsatz aus Edelstahl AISI 304 in Satin-Oberfläche gewährleistet eine dauerhafte, ästhetische und sichere Befestigung von Glasvordächern an Wohn- und öffentlichen Gebäuden.
Das Set besteht aus drei präzise gefertigten Beschlägen, die ein vollständiges Befestigungssystem für Glasvordächer mit Zugstange bilden. Das Glas liegt nicht direkt an den Halterungen an – die im Set enthaltenen Andruckgummis schützen die Glasscheiben und stabilisieren sie gleichzeitig in der richtigen Position. Die universelle Konstruktion ermöglicht die Montage an verschiedenen Gebäudetypen. Bei stärkerer Dämmung an der Fassade kann eine zusätzliche Montageplatte verwendet werden, was das System besonders flexibel macht.

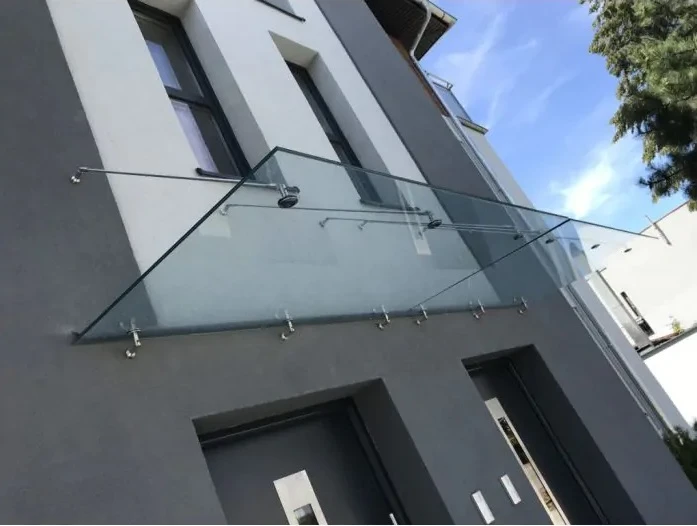

Glasvordächer erfüllen eine doppelte Funktion – sie schützen vor Niederschlag und verleihen der Fassade eine leichte, elegante Optik. Das System mit Zugstangen sorgt für Konstruktionssteifigkeit bei gleichzeitig minimalistischem Erscheinungsbild, das ideal für moderne Gebäude geeignet ist.

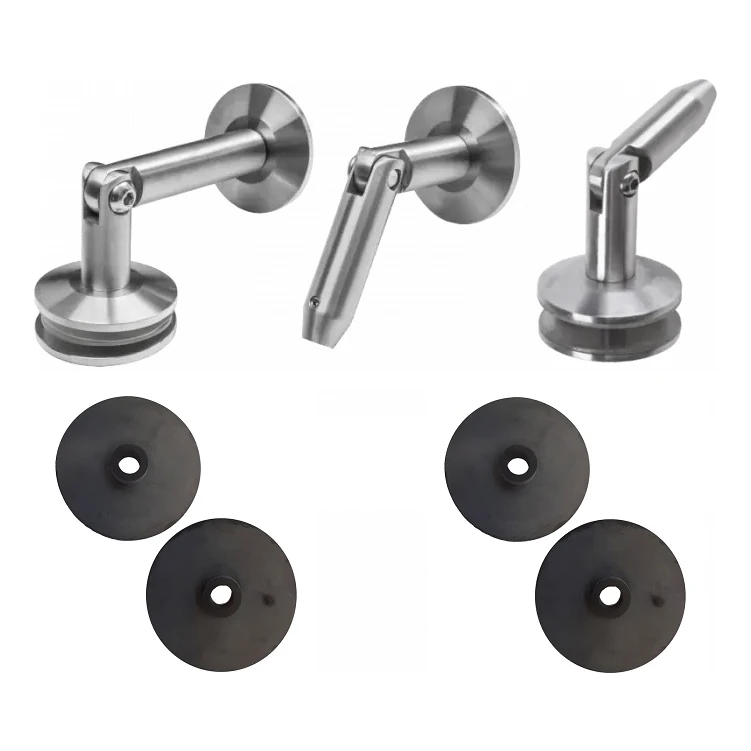

Lieferumfang

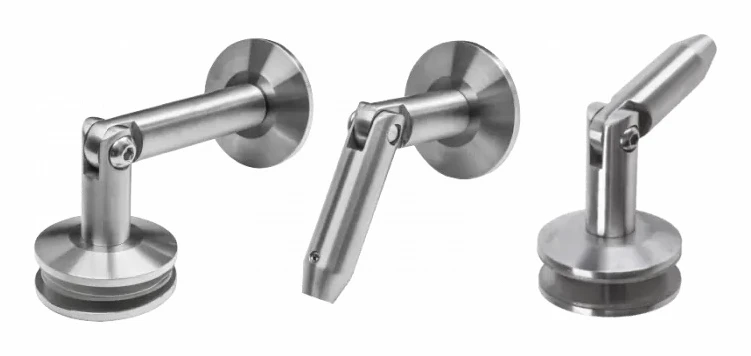

- Beschlag Wand–Glas mit Satz Andruckgummis
- Beschlag Glas–Zugstange M12 mit Satz Andruckgummis
- Beschlag Zugstange M12–Wand
Das Set enthält nicht: Glasscheiben, Zugstangen oder andere oben nicht genannte Elemente. Die Zugstange mit M12-Gewinde (Edelstahlstab) ist separat zu wählen – verfügbare Längen: 1 m, 1,2 m und 1,5 m. Die Zugstange wird in der Fassade befestigt und anschließend auf die optimale Position des Glasvordachs gespannt, um dessen Stabilität zu gewährleisten.
Technische Spezifikation
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: Satin
- Gewinde der Zugstange: M12
- Gewinde der Wandbefestigungs- und Glasschrauben: M10
- Glasstärke: 8–17,52 mm
- Länge (L): 130 mm
- Gewicht des Sets: 1,6 kg
- Bohrungsdurchmesser im Glas: Ø18 mm
- Montagewinkel der Zugstange: 95°
- EAN: 5901289674263

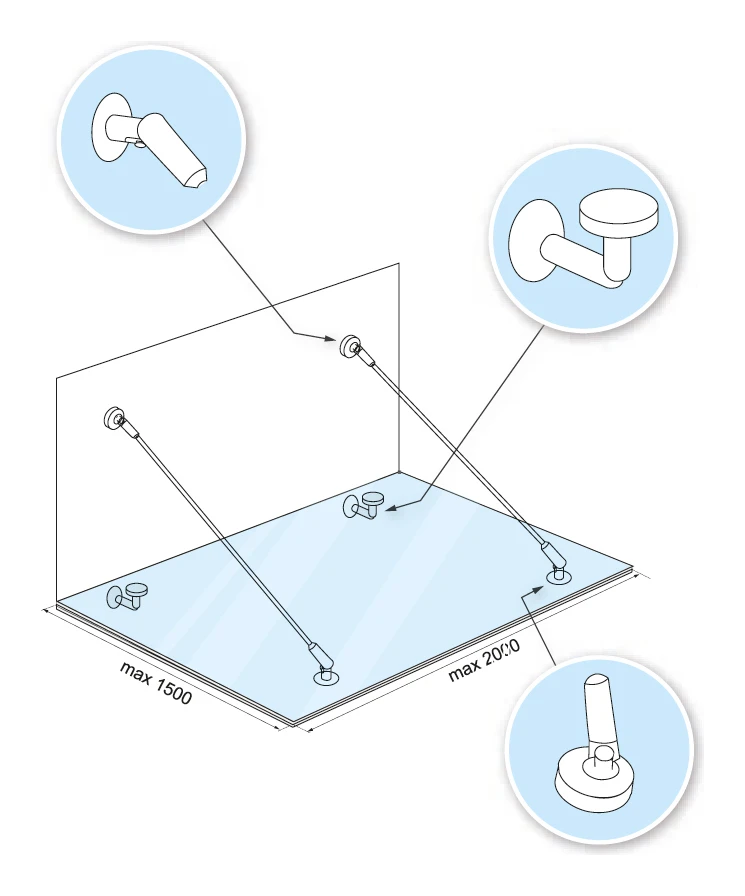

Bemaßung und Montageschema
Die korrekte Anordnung der Bohrungen in der Glasscheibe ist entscheidend für die Stabilität und Sicherheit der Konstruktion. Die nachfolgenden Schemata zeigen die empfohlene Anordnung der Befestigungspunkte sowie die maximal zulässigen Glasabmessungen.

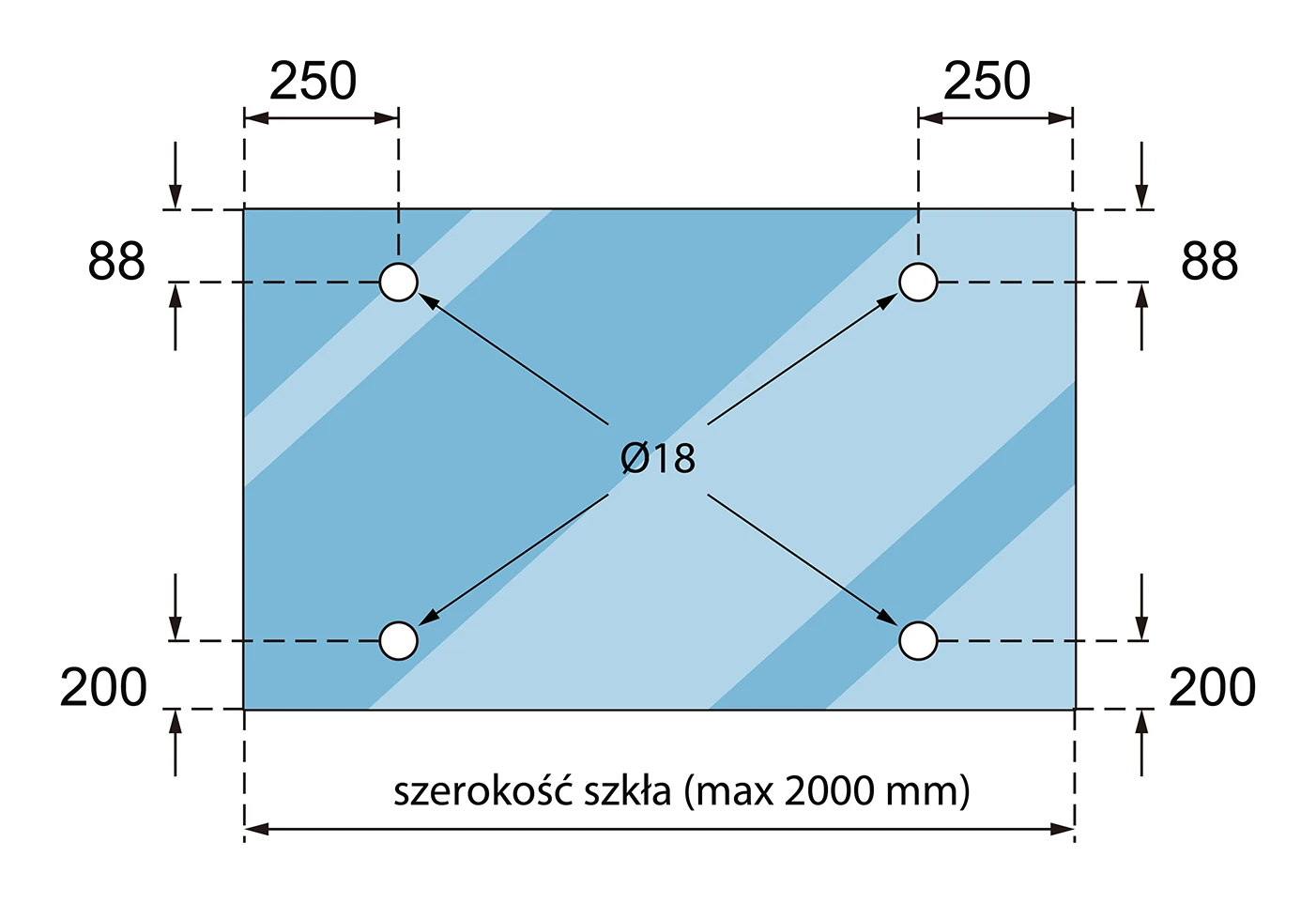

Empfohlene Bohrungsabstände im Glas:
- Maximale Glasbreite: 2000 mm
- Maximale Glastiefe (Ausladung): 1500 mm
- Abstand der Bohrungen von den Seitenkanten: 250 mm
- Abstand der oberen Bohrungen von der Oberkante: 88 mm
- Abstand der unteren Bohrungen von der Unterkante: 200 mm
- Bohrungsdurchmesser: Ø18 mm

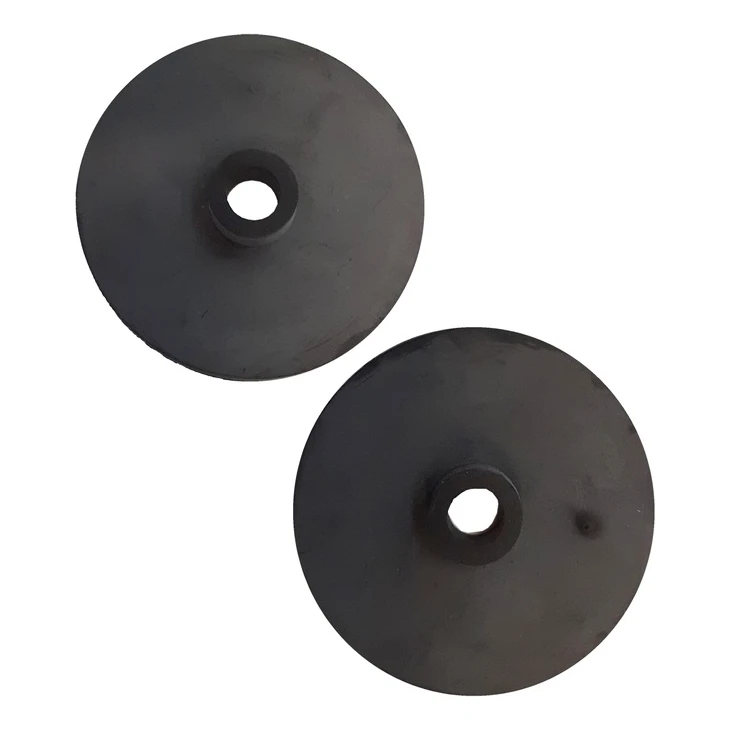

Andruckgummis schützen die Glasscheiben vor direktem Kontakt mit den Metallbeschlägen, eliminieren das Risiko von Glasbrüchen und gewährleisten einen stabilen Halt der Scheibe. Ein Satz Andruckgummis liegt jedem Beschlag bei, der mit dem Glas in Berührung kommt.
Aufgrund des hohen Schwierigkeitsgrades bei der Montage von Glasvordächern wird empfohlen, die Installationsarbeiten einem qualifizierten Montageteam zu übertragen, das über Erfahrung mit Verbundglas und Zugsystemen verfügt.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Glasstärke [mm] | 8-17,52 |
| Material | AISI 304 |
| Oberfläche | Satin |
