Hager Leitungsschutzschalter B 20A 3P 6kA
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

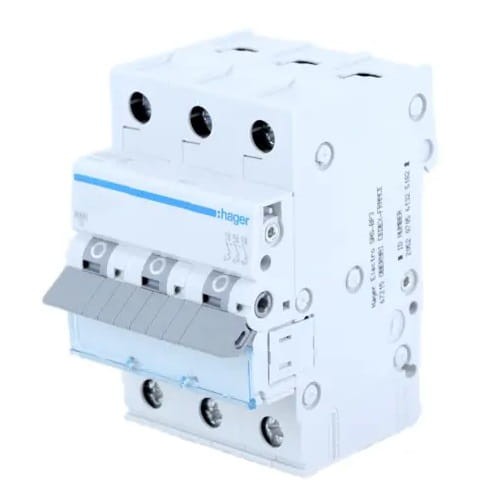

Hager Leitungsschutzschalter B 20A 3P 6kA
Leitungsschutzschalter MCB B 20A 3P 6kA MBN320E HAGER, auch als Installationsschutzschalter bekannt, stellt ein zentrales Element des elektrischen Systems dar.
Er schützt den Stromkreis durch automatische Unterbrechung des Stromflusses, wenn dessen Stärke die festgelegten Sicherheitsgrenzen überschreitet. Bietet Schutz vor den Folgen von Kurzschlüssen und Überlastungen bis 6kA. Der Leitungsschutzschalter MBN320E vom Typ B zeichnet sich durch verzögerte Auslösung aus und ist für den Schutz von Geräten vorgesehen, die weniger empfindlich auf thermische Überlastungen reagieren und geringe Anlaufströme benötigen.
Aufbau des Schutzschalters MBN320E:
- 1 - Betätigungshebel
- 2 - Verriegelung
- 3 - Festkontakt und Bewegkontakt
- 4 - Anschlussklemmen
- 5 - Thermobimetall-Auslöser (Überlastauslöser)
- 6 - Einstellschraube
- 7 - Elektromagnetischer Auslöser (Kurzschlussauslöser)
- 8 - Lichtbogenlöschkammer (zur Lichtbogenlöschung)
SPEZIFIKATION
| Parameter | Wert |
|---|---|
| Hersteller | HAGER |
| Typ des Leitungsschutzschalters | B |
| Nennstrom [A] | 20A |
| Schaltvermögen [kA] | 6kA |
| Polzahl | 3 P |
| Anzahl geschützter Pole | 3 |
| Nenn-Kurzschluss-Schaltvermögen Icn | 6 kA |
| Nenn-Betriebsspannung Ue | 230 / 400 V |
| Nennfrequenz | 50 / 60 Hz |
| Art der Versorgungsspannung | AC |
| Nenn-Isolationsspannung | 500 V |
| Nenn-Stoßspannungsfestigkeit Uimp | 4000 V |
| Nenn-Kurzschluss-Ausschaltleistung 230 V 50 Hz | 6 kA |
| Nenn-Betriebs-Kurzschluss-Ausschaltstrom Ics | 6 kA |
| Maximaler Leistungsverlust pro Pol gemäß Norm | 4,5 W |
| Gesamtleistungsverlust bei Nennstrom | 8,9 W |
| Leistungsverlust pro Pol bei Nennstrom | 3,1 W |
| Elektrische Lebensdauer (Anzahl der Zyklen) | 4000 x |
| Mechanische Lebensdauer (Anzahl der Zyklen) | 20000 x |
| Anzugsdrehmoment | 2,8 Nm |
| Anschlussart | mit Schraube |
| Klemmenkapazität Eingang / Ausgang für starre Leiter (Draht) | 1/25 mm² |
| Klemmenkapazität Eingang / Ausgang für flexible Leiter (Litze) | 1/16 mm² |
| Norm | EN 60898-1 |
| Schutzart | IP20 |
| Abmessungen | 70 x 83 x 52,5 mm |
| Zusätzliche Informationen | Verbindung mittels Kammschienen möglich, Käfigklemmen: - Draht bis 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Auslösecharakteristik | B |
| Schaltertyp | Überstrom |
| Nennstrom [A] | 20A |
| Polzahl | 3P |
| Kurzschlussleistung [kA] | 6 kA |
| Marke | HAGER |
