Kozza KE 100 – U-Profil für Ganzglas-Geländer 5000 mm dunkelgrau
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

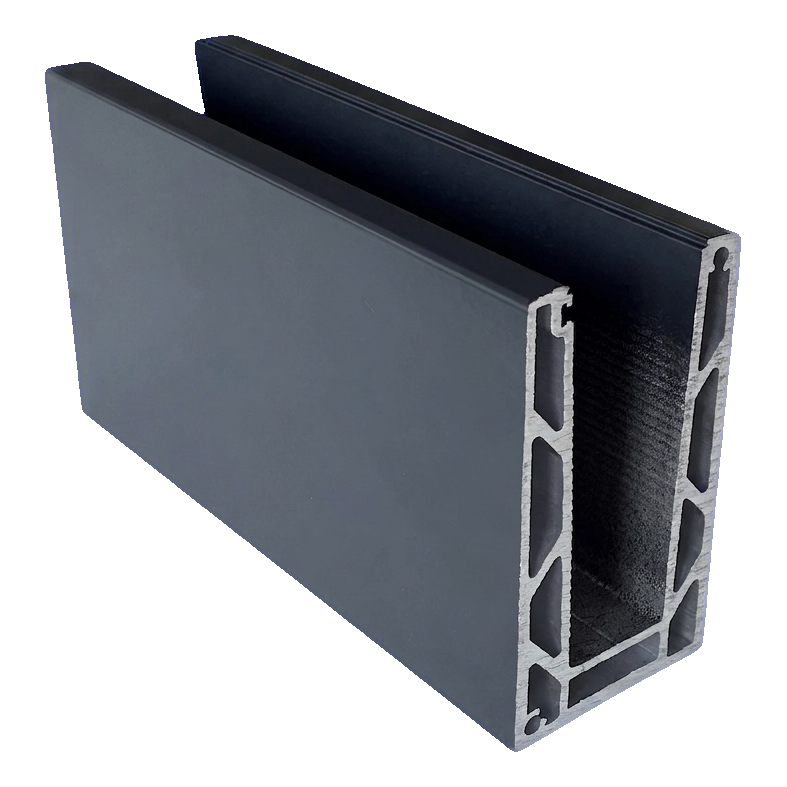

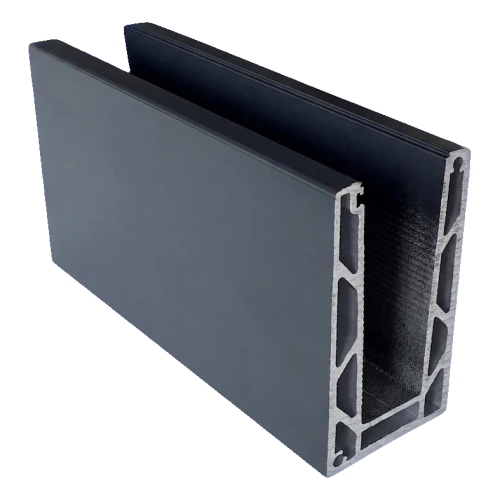

Kozza KE 100 – Aluminium U-Profil für Vollglas-Geländer 5000 mm dunkelgrau
Kammerprofil vom Typ U aus der Serie Kozza KE 100 ist eine professionelle Lösung für die Montage von Vollglas-Geländern mit Befestigung von oben. Hergestellt aus hochwertigem Aluminium EN AW 6063, gewährleistet es eine stabile und sichere Befestigung von Glas mit einer Dicke von 12 bis 21,52 mm — ohne die Notwendigkeit zusätzlicher Abdeckprofile. Das flache System, entwickelt in Zusammenarbeit mit Architekten und Ausführenden, verbindet die Ästhetik minimalistischer Oberflächen mit hoher Belastungsbeständigkeit.
Das Profil in dunkelgrauer Farbe fügt sich ideal in die moderne Architektur von Wohn-, Hotel- und Bürogebäuden ein. Dank des GLASSMOVE-Systems verläuft die Montage reibungslos und erfordert keine Spezialwerkzeuge, was die Ausführungszeit auf der Baustelle real verkürzt.
Technische Spezifikation
- Serie: Kozza KE 100
- Material: Aluminium EN AW 6063
- System: flach, Befestigung von oben
- Profillänge: 5000 mm
- Profilbreite: 60 mm
- Profilhöhe: 110 mm
- Breite der Innenspalte (für Glas): 30 mm
- Sockelhöhe: 15 mm
- Glasdickenbereich: 12 – 21,52 mm
- Maximale Glashöhe: 120 cm
- Farbe: dunkelgrau (lackiert)
- Gewicht: 23 kg
- EAN: 5903313208109

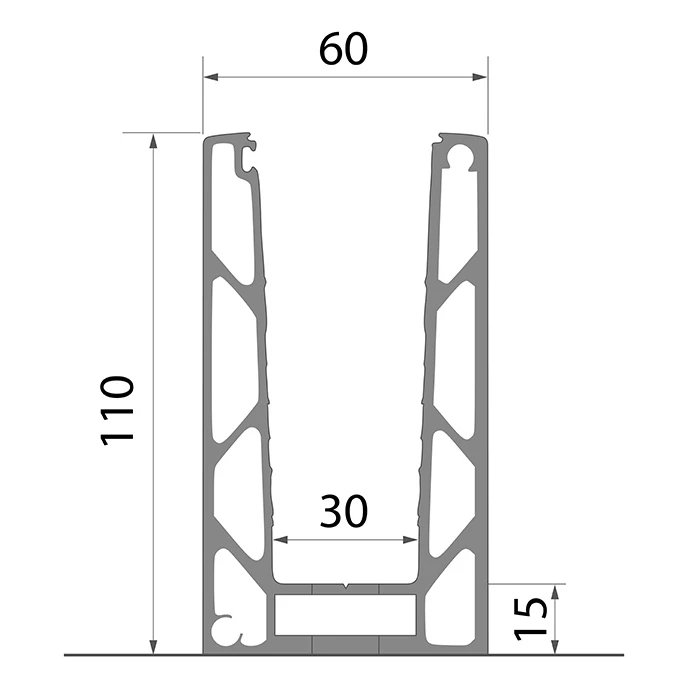

Abmessungen und Profilquerschnitt

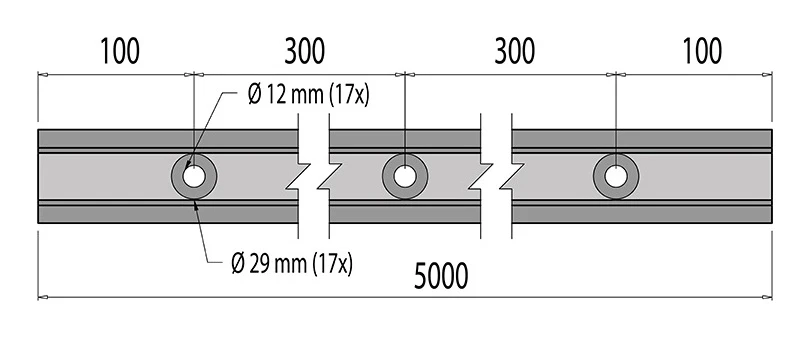

Das Profil verfügt über 17 Befestigungsbohrungen, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Die Durchgangsbohrungen haben einen Durchmesser von Ø 12 mm mit Senkungen Ø 29 mm. Der Achsabstand der Bohrungen beträgt 300 mm, und die Entfernung von der Profilkante zur Achse der ersten und letzten Bohrung beträgt 100 mm.

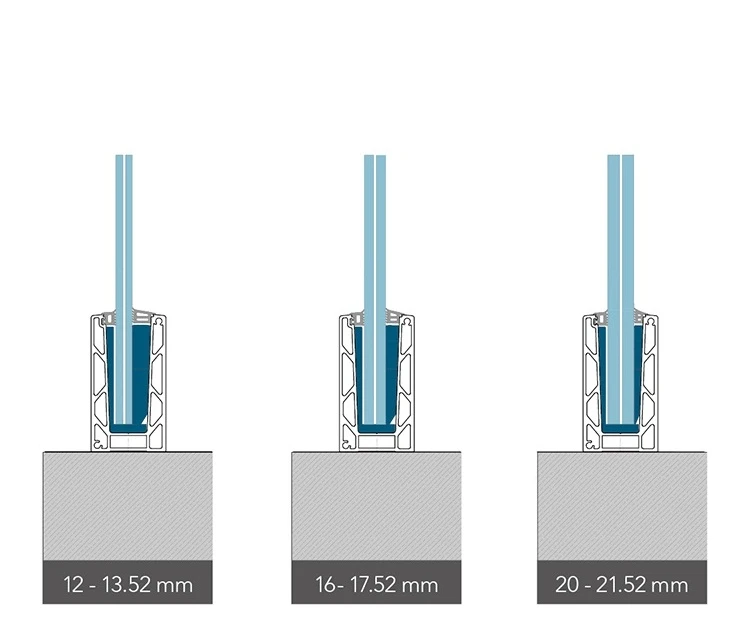

Kompatibilität mit Glasdicken
Das Profil KE 100 unterstützt drei Glasdickenbereiche, was universelle Anwendung gewährleistet:
- 12 – 13,52 mm — einschichtiges gehärtetes oder laminiertes Glas
- 16 – 17,52 mm — laminiertes Sicherheitsglas
- 20 – 21,52 mm — laminiertes Glas mit erhöhter Beständigkeit
Die maximal zulässige Höhe der im Profil montierten Glasscheibe beträgt 120 cm.
Verankerungsart
Das Profil wird von oben auf dem vorbereiteten Untergrund montiert. Die Verankerungstiefe beträgt 20 mm. Das Befestigungssystem von oben eliminiert die Notwendigkeit des seitlichen Zugangs zur Konstruktion, was die Montage an Balkon-, Terrassen- und Treppenkanten erleichtert. Das Profil wird mit Schrauben durch 17 werkseitig vorbereitete Bohrungen verankert.
Belastungsbeständigkeit und Festigkeitsanalyse

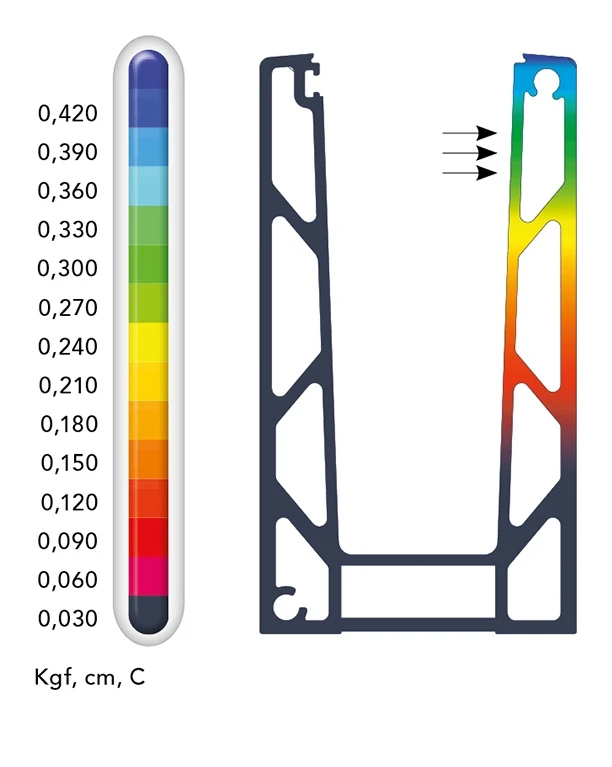

Das Profil mit einer Sockellänge von 1 m behält bei horizontaler Belastung bis 500 kg (5000 N·t) hohe Steifigkeit und minimale Verschiebungen. Die Analyse mit der Finite-Elemente-Methode (FEM) bestätigt, dass die maximalen Verschiebungswerte unter Windbelastung im Bereich von 0,030 bis 0,420 Kgf/cm liegen — die größten Verformungen treten im oberen Teil des Profils (an der Spannkante) auf, während der Sockel praktisch unbeweglich bleibt.
Maximale Wind- und Stoßbelastungen
Die folgende Tabelle zeigt die zulässigen Belastungswerte für die KE-Serie abhängig von Glasdicke und -höhe:
| Serie KE | Glas 12-13.52 mm | Glas 16-17.52 mm | Glas 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas H. 1.0 m | Glas H. 1.2 m | Glas H. 1.0 m | Glas H. 1.2 m | Glas H. 1.0 m | Glas H. 1.2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | ||||||||||||
Technische Daten
| Material | Aluminium |
