Kozza KE 105 – Aluminium-L-Profil für Vollglasgeländer 5000 mm schwarz
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

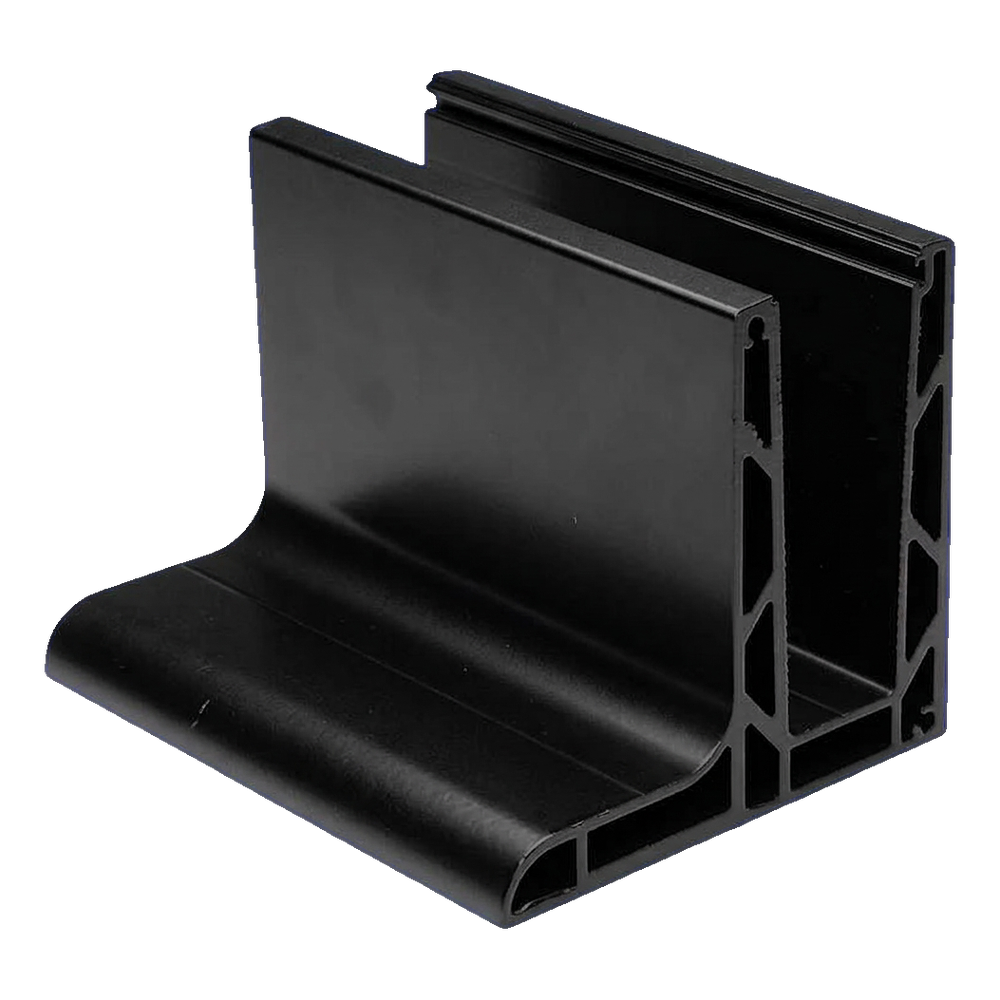

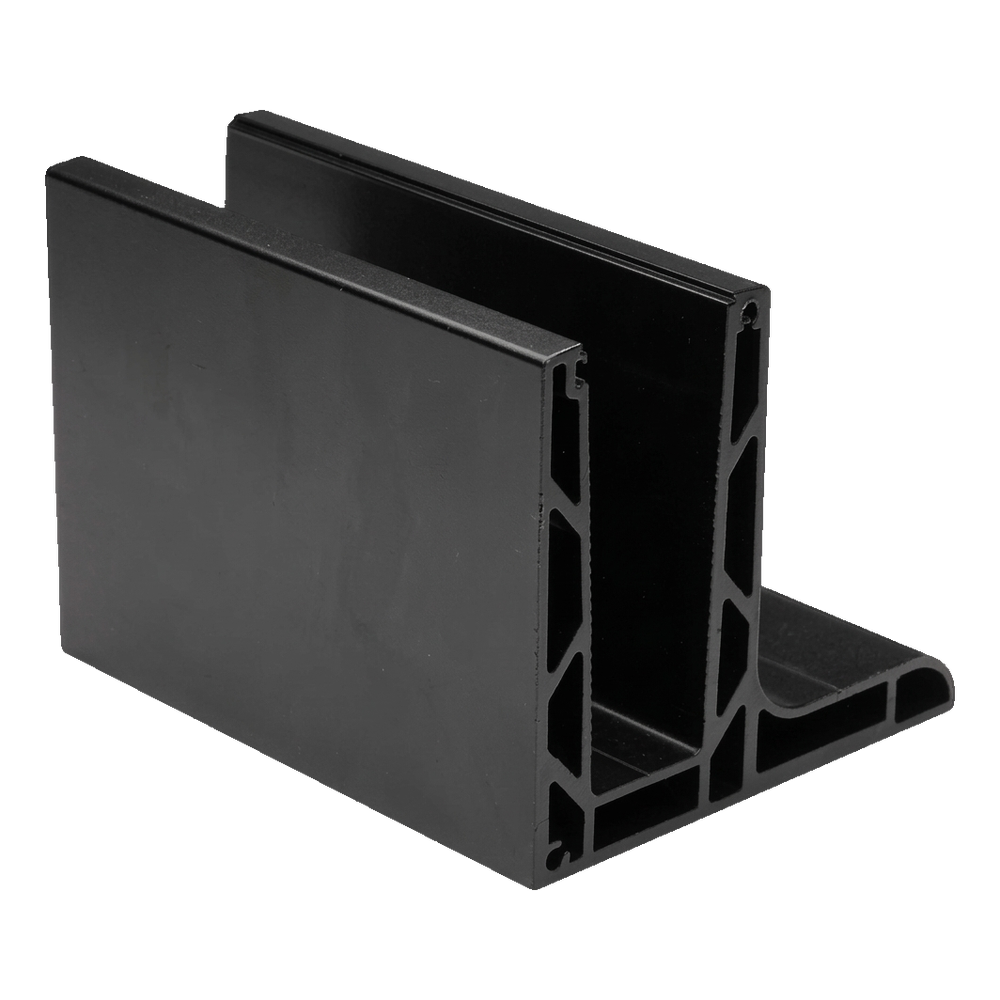

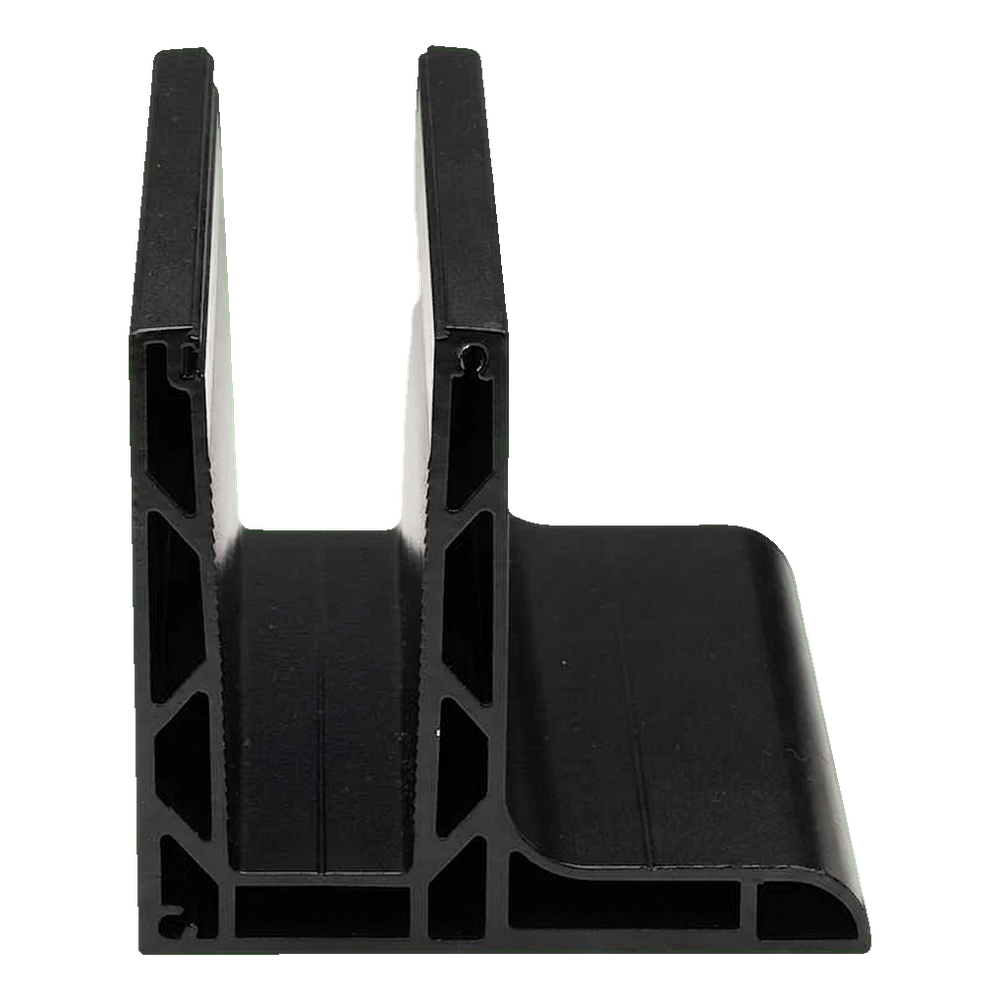

Kozza KE 105 – Aluminium-L-Profil für Vollglasgeländer 5000 mm, schwarz
Das Kammerprofil vom Typ L aus der Serie Kozza KE 105 ist eine professionelle Lösung für die Montage von Vollglasgeländern, konzipiert für die längs verlaufende Befestigung von oben. Dank des flachen Systems fügt sich das Profil perfekt in moderne Architektur ein – es bewährt sich sowohl in Wohnobjekten als auch in gewerblichen Räumen: Hotels, Einkaufszentren oder Bürogebäuden.
Hauptvorteile für den Installateur
- Universeller Glasdickenbereich – das Profil nimmt Scheiben mit einer Dicke von 12 bis 21,52 mm auf, wodurch die Notwendigkeit der Lagerung verschiedener Profilvarianten entfällt
- Längsbefestigung von oben – schnelle und bequeme Montage, ideal bei fertigen Böden und abgeschlossenen Decken
- Flaches System – minimalistisches Aussehen ohne hervorstehende Elemente, entspricht aktuellen architektonischen Trends
- Vorgefertigte Montagelöcher – 17 Löcher im Abstand von 300 mm mit Senkung ermöglichen sofortige Verankerung ohne zusätzliches Bohren
- Schwarze Farbe – elegante, eloxierte Oberfläche, passend zu dunklen Rahmen und modernen Innenräumen

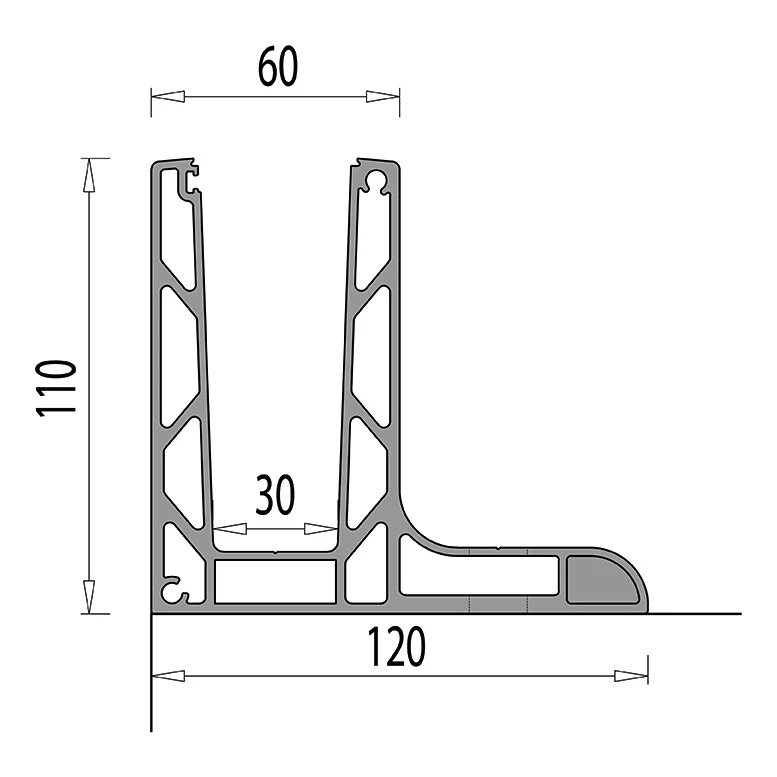

Abmessungen und Parameter des Profils
- Profillänge: 5000 mm
- Höhe (H): 110 mm
- Breite der Basis (W): 120 mm
- Breite des oberen Teils – Glastasche: 60 mm
- Innere Breite des Taschenboden: 30 mm
- Glasdickenbereich: 12–21,52 mm
- Material: Aluminium EN AW 6063
- System: flach
- Befestigung: längs von oben
- Farbe: schwarz
- Gewicht: 30 kg

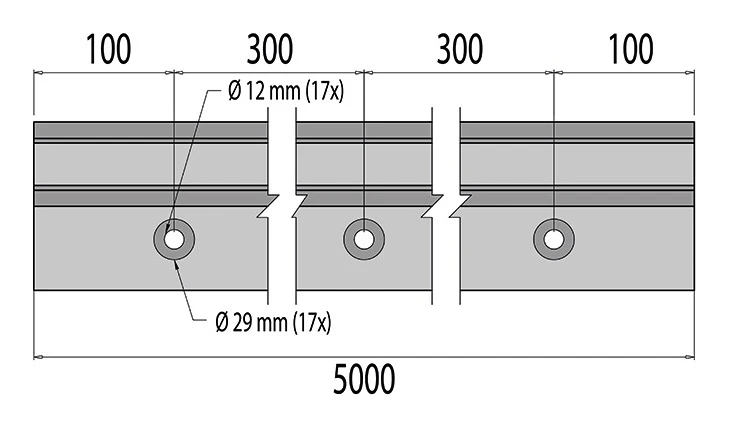

Anordnung der Montagelöcher
- Anzahl der Löcher: 17 Stk.
- Durchmesser des Durchgangslochs: Ø 12 mm
- Durchmesser der Senkung: Ø 29 mm
- Abstand zwischen den Lochmittelpunkten: 300 mm
- Entfernung des ersten/letzten Lochs von der Kante: 100 mm
Kompatibilität mit Glas

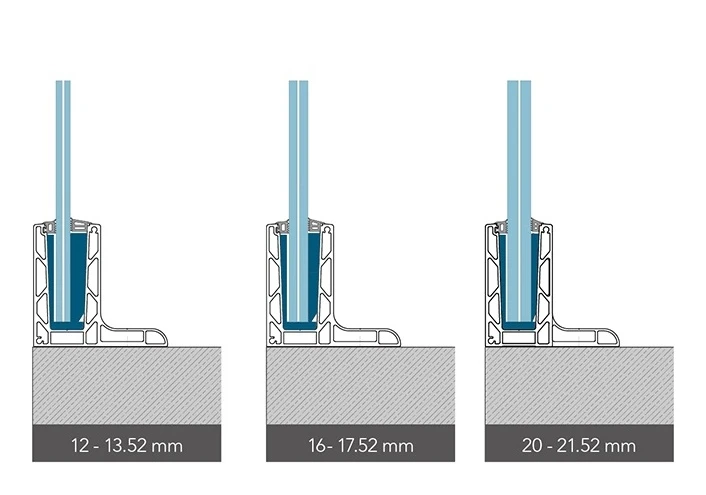

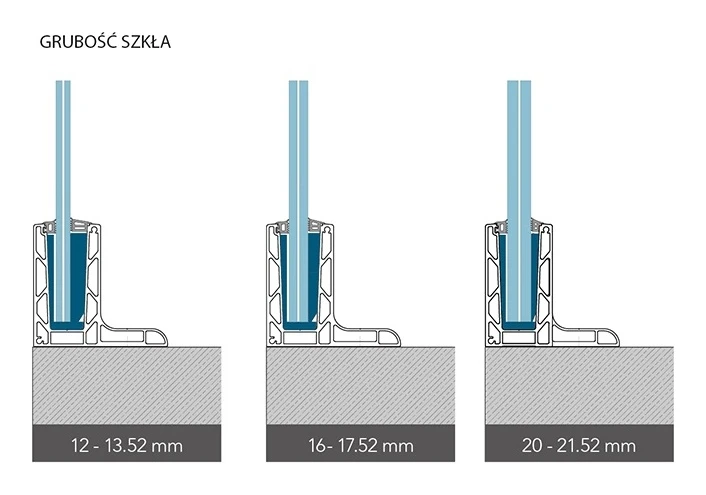

Das Profil KE 105 arbeitet mit drei Bereichen der Dicke von gehärtetem und laminiertem Glas zusammen. Dank des Befestigungssystems GLASSMOVE passen sich die Dichtungen im Profil an die konkrete Scheibendicke an und gewährleisten eine stabile und sichere Einbettung:
- Glas 12–13,52 mm
- Glas 16–17,52 mm
- Glas 20–21,52 mm
Art der Verankerung

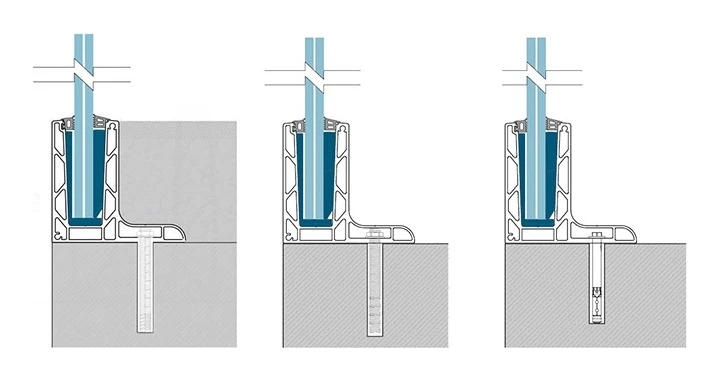

Das Profil kann mechanisch am Untergrund mit Ankern befestigt werden – die obigen Zeichnungen zeigen drei typische Einbauvarianten je nach Estrichdicke und Untergrundart. Die Senkungen der Montagelöcher (Ø 29 mm) ermöglichen es, den Schraubenkopf unterhalb der Profiloberfläche zu verbergen.
Festigkeit und Verformungsanalyse

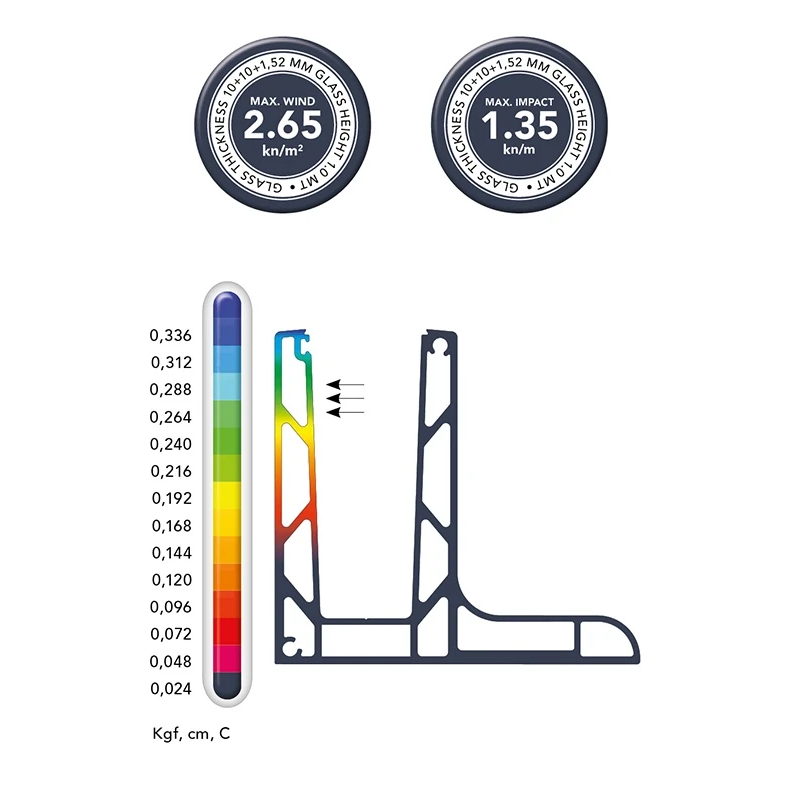

Das Profil wurde einer Finite-Elemente-Analyse (FEM) unterzogen. Die Verformungsergebnisse wurden für ein Profil mit einer Basislänge von 1,0 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, gemessen von der Basis bis zum höchsten Punkt des Profils. Für Glas mit einer Dicke von 10+10+1,52 mm und einer Höhe von 1,0 m wurden erreicht:
- Maximale Windbelastung: 2,65 kN/m²
- Maximale Stoßbelastung: 1,35 kN/m
Festigkeitstabelle der KE-Serie
Die folgende Tabelle zeigt die maximalen Werte für Wind- und Stoßbelastungen für drei Modelle der KE-Serie je nach Dicke und Höhe der Glasscheibe:
| KE-Serie | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
