Kozza KE 105 – L-förmiges Aluminiumprofil für Ganzglas-Geländer 5000 mm

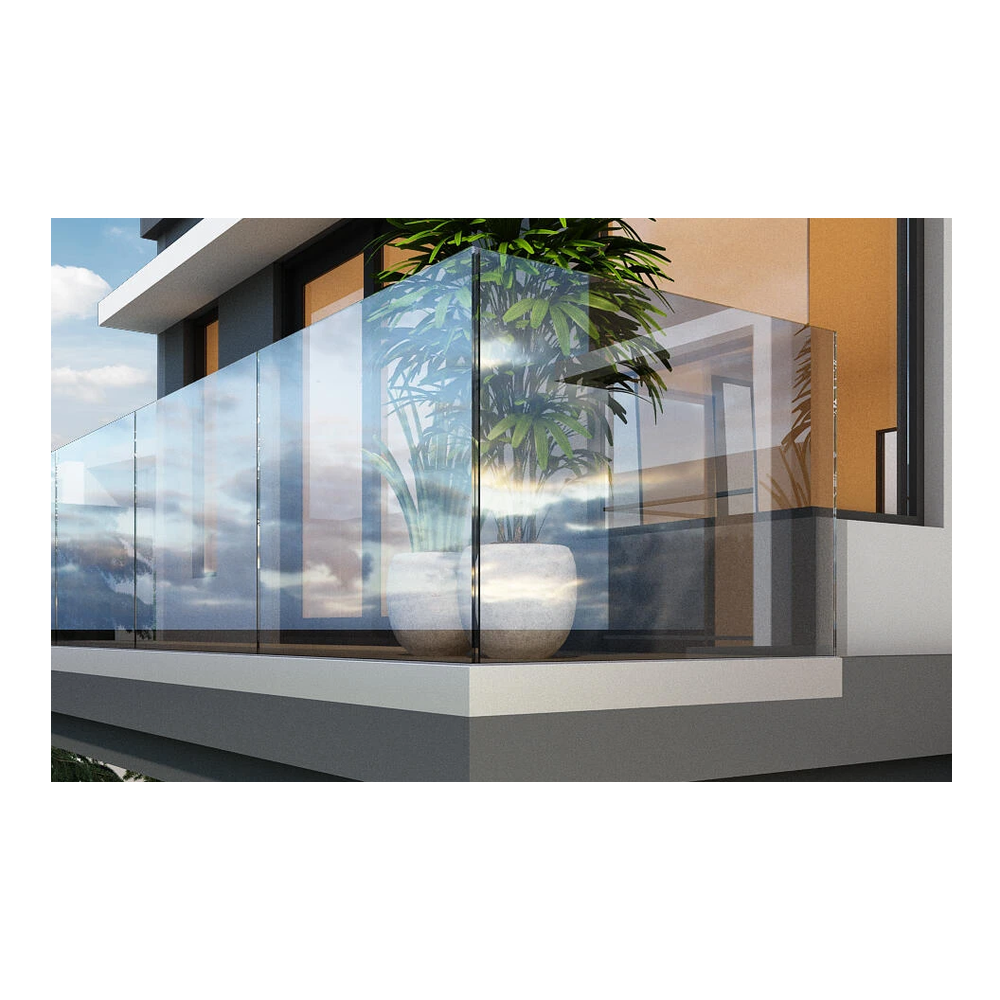

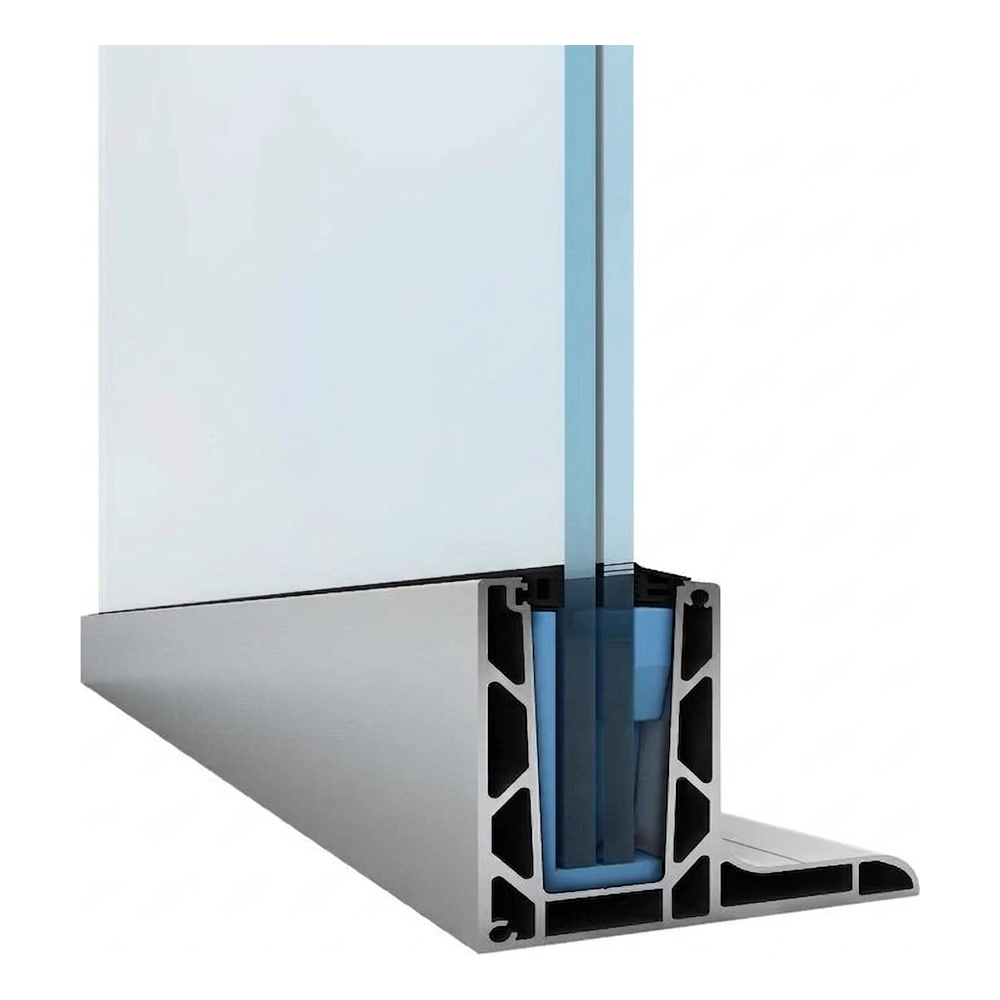

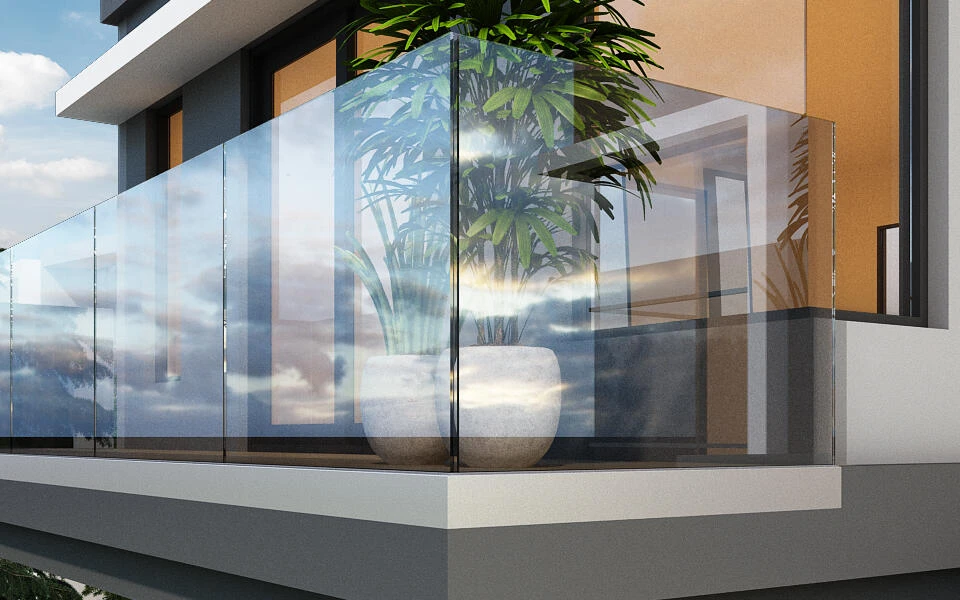

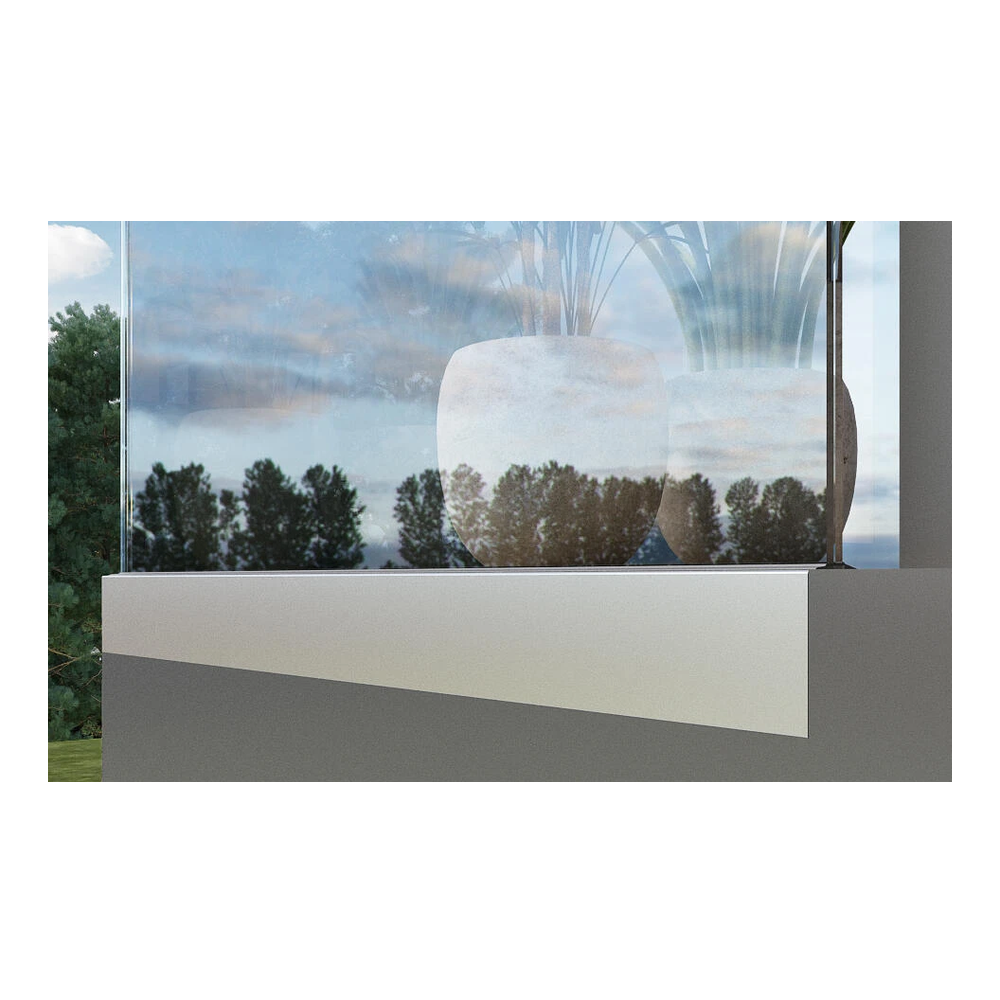

Kozza KE 105 ist ein kammerförmiges L-förmiges Aluminiumprofil für den Bau von Vollglasgeländern. Es wurde entsprechend den Anforderungen von Architekten entwickelt und bewährt sich sowohl in Wohnräumen als auch in großen kommerziellen Objekten — Hotels, Einkaufszentren oder Bürogebäuden. Dank der Längsbefestigung von oben wird das Profil direkt an der Kante der Geschossdecke oder Attika montiert und schafft eine minimalistische, nahezu unsichtbare Glasbefestigungslinie.

Das flache System in Kombination mit matter Anodisierung garantiert eine moderne, gedämpfte Ästhetik — das Profil dominiert nicht visuell und die Glasscheibe wird zum Hauptelement des Geländers. Der universelle Glasdickenbereich von 12 bis 21,52 mm ermöglicht eine flexible Auswahl der Glaspaneele entsprechend den statischen und projektbezogenen Anforderungen jeder Investition.

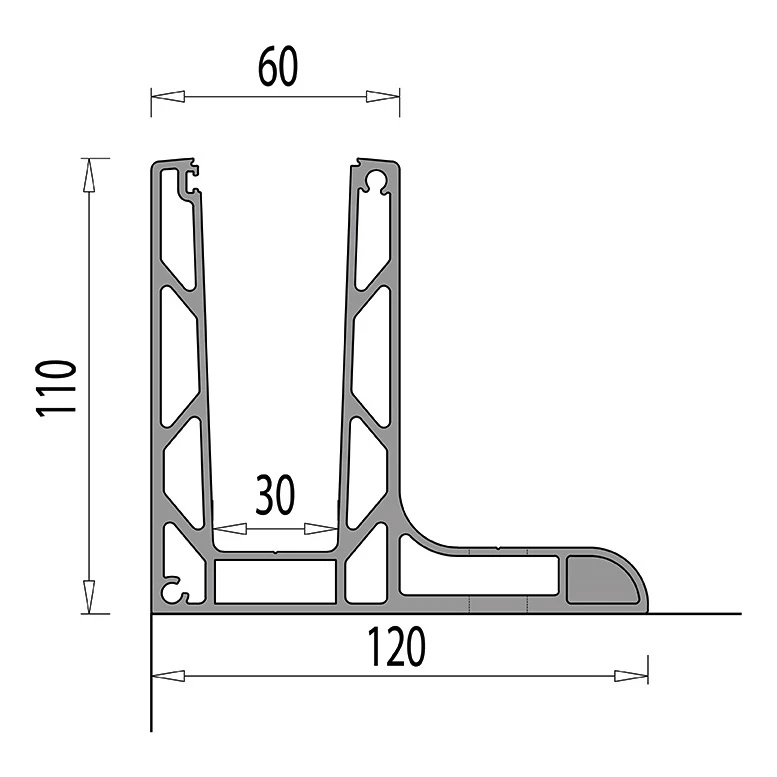

Technische Parameter des Profils

Montagebohrungen

Das Profil verfügt über 17 Montagebohrungen, die über die gesamte Länge verteilt sind. Die Durchgangsbohrungen haben einen Durchmesser von Ø 12 mm und die Senkungen — Ø 29 mm. Der Achsabstand zwischen den Bohrungen beträgt 300 mm, mit einem Randabstand von 100 mm von jedem Profilende. Diese Anordnung gewährleistet eine gleichmäßige Lastverteilung und schnelle Montage mit mechanischen oder chemischen Ankern.

Glaskompatibilität

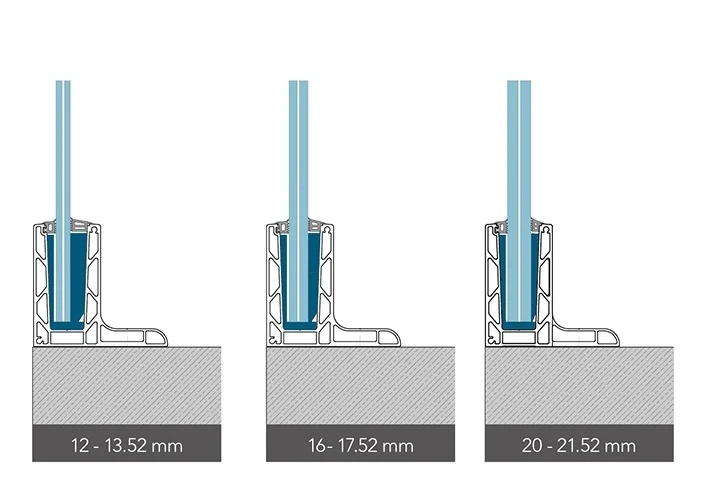

Das KE 105 Profil arbeitet mit drei Glasdickenbereichen zusammen, was eine Anpassung an verschiedene statische und projektbezogene Anforderungen ermöglicht:

Verankerungsmethoden

Das Kozza KE 105 System bietet Flexibilität bei der Wahl der Verankerungsmethode. Je nach Untergrund und konstruktiven Anforderungen kann das Profil mit verschiedenen Ankertypen befestigt werden — mechanischen oder chemischen. Die Abbildung zeigt drei Varianten der Profilverankerung im Beton, wodurch der Installateur die optimale Lösung für den jeweiligen Konstruktionstyp wählen kann.

Belastbarkeit — Testergebnisse

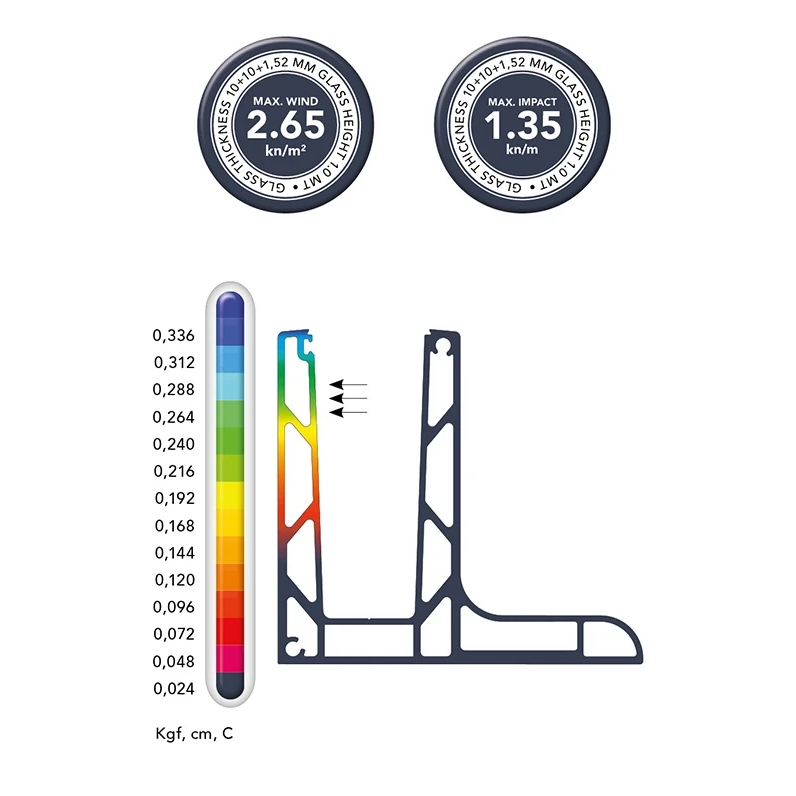

Das KE 105 Profil mit Verbundglas 10+10+1,52 mm bei einer Höhe von 1,0 m erreicht eine maximale Windbelastung von 2,65 kN/m² sowie eine maximale Stoßfestigkeit von 1,35 kN/m. Die numerische Analyse (FEM) bestätigt minimale Verformungswerte selbst bei extremen horizontalen Belastungen unter 500 kg (5000 N) pro Meter Profillängenbasis.

Maximale Belastungen der KE-Serie abhängig von Glasdicke und -höhe
