Kozza KE 120 – U-Profil für Vollglasgeländer 5000 mm, seitliche Befestigung
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

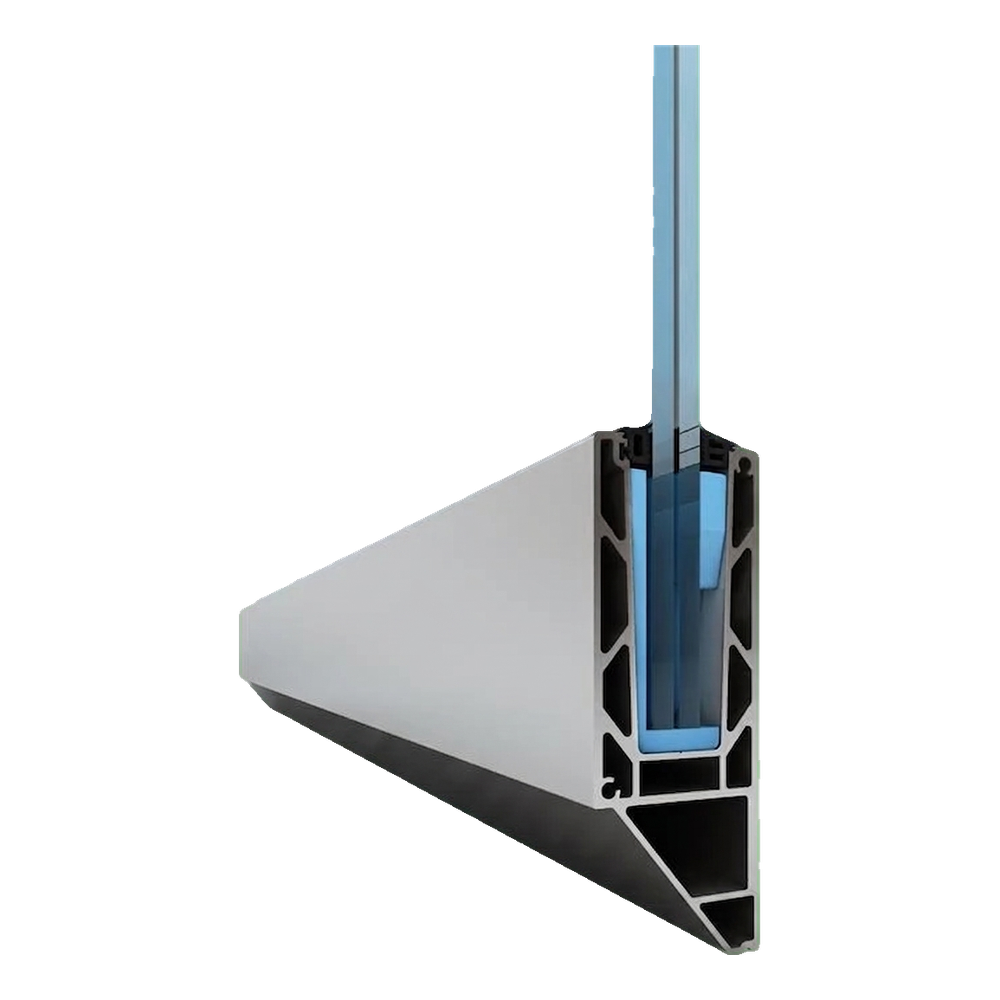

Kozza KE 120 – U-Aluminiumprofil für Vollglasgeländer 5000 mm, seitliche Befestigung
Das Kammer-U-Profil für Vollglasgeländer Kozza KE 120 ist eine professionelle Lösung für die seitliche Montage von Glasscheiben, die in Zusammenarbeit mit Architekten entwickelt wurde. Dank dem flachen System mit matter Eloxierung bietet das Profil eine minimalistische, elegante Optik, die sowohl für Wohnbereiche (Treppen, Galerien, Terrassen) als auch für gewerbliche Objekte – Hotels, Bürogebäude oder Einkaufszentren – ideal geeignet ist.
Das Profil KE 120 mit einer Länge von 5000 mm unterstützt einen breiten Bereich von Glasdicken – von 12 mm bis 21,52 mm – was sowohl die Verwendung einzelner gehärteter Scheiben als auch mehrschichtiger Verbundgläser (VSG/ESG) ermöglicht. Die maximale Höhe der Glasscheibe beträgt 120 cm, wodurch das System in den meisten typischen Geländeranwendungen einsetzbar ist.
Wichtige Profileigenschaften
- Serie: KE 120
- Profiltyp: U-Kammer für Vollglasgeländer
- Befestigung: seitlich (an Wand oder Tragkonstruktion)
- System: flach
- Oberflächenbehandlung: matte Eloxierung
- Material: Aluminiumlegierung EN AW 6063
- Glasdickenbereich: 12–21,52 mm
- Maximale Glashöhe: 120 cm
- Profillänge: 5000 mm
- Gewicht: 28 kg
Die Universalität der Glasdicke ist einer der größten Vorteile des Profils KE 120. Das System unterstützt drei Bereiche: 12–13,52 mm, 16–17,52 mm sowie 20–21,52 mm. Die Anpassung erfolgt mittels spezieller Abstandseinlagen, die die Glasscheibe präzise in der Profilkammer zentrieren und stabilisieren. Dadurch deckt ein Profiltyp die Bedürfnisse verschiedenster Projekte ab – von leichten Innengeländern bis hin zu widerstandsfähigen Außengeländern mit dickem Verbundglas.

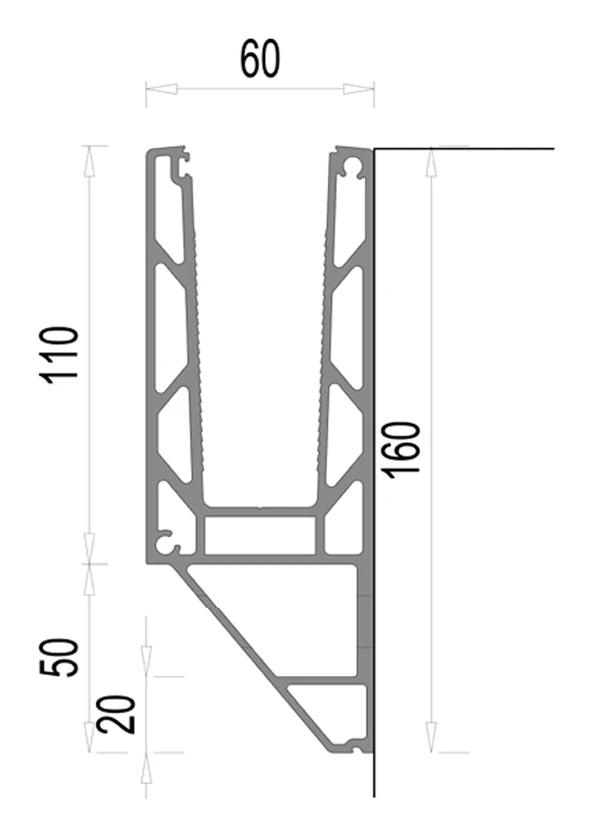

Querschnittsmaße des Profils
- Gesamthöhe des Profils: 160 mm
- Höhe der vorderen Wand (Glasnut): 110 mm
- Höhe des unteren Stützbereichs: 50 mm
- Höhe der unteren Vorderkante: 20 mm
- Profilbreite (oben): 60 mm

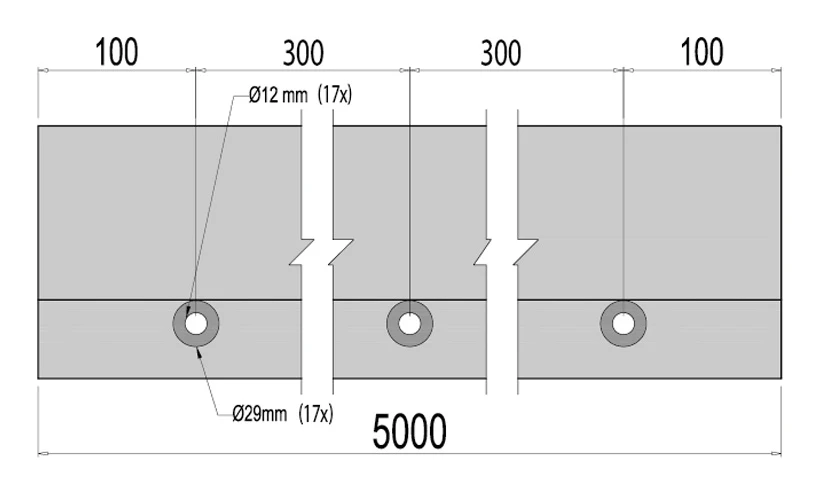

Schema der Befestigungsbohrungen
Das Profil verfügt über werksseitig gefertigte 17 Befestigungsbohrungen, die gleichmäßig über die gesamte Länge von 5000 mm verteilt sind. Der Bohrungsabstand beträgt 300 mm und der Abstand von der Profilkante zur Achse der ersten und letzten Bohrung – 100 mm. Jede Bohrung hat einen Durchmesser von Ø12 mm mit einer Senkung von Ø29 mm, was die Montage mit Schrauben mit Senkkopf ermöglicht. Die präzise Anordnung der Bohrungen beschleunigt die Installation erheblich – es muss nicht vor Ort gebohrt werden.

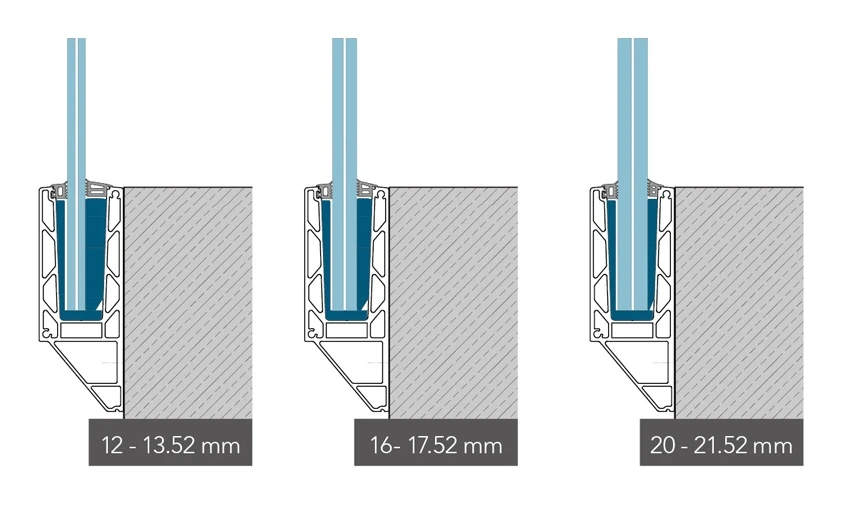

Glasdickenvarianten
Das Profil KE 120 ist mit drei Glasdickenbereichen kompatibel. Die Auswahl der entsprechenden Abstandseinlage ermöglicht eine schnelle Anpassung an das konkrete Projekt – ohne die Notwendigkeit, ein anderes Profil zu bestellen.

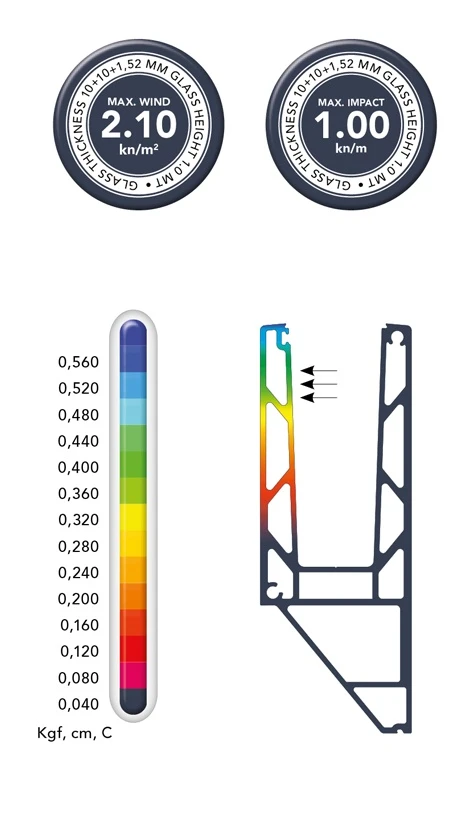

Festigkeit und Belastungsbeständigkeit
Das Profil KE 120 wurde hinsichtlich Wind- und Stoßbelastungen geprüft. Für Glas mit einer Dicke von 10+10+1,52 mm und einer Höhe von 1,0 m beträgt die maximale Windlast 2,10 kN/m² und die maximale Stoßkraft – 1,00 kN/m. Die Verschiebungsergebnisse werden für ein Profil mit einer Basislänge von 1 m bei horizontaler Belastung unter 500 kg (5000 N) angegeben, von der Basis bis zum höchsten Punkt des Profils.
Belastungstabelle für Serie KE
| Serie KE | Glas 12–13,52 mm | Glas 16–17,52 mm | Glas 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | Glas H. 1,0 m | Glas H. 1,2 m | |||||||
| Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | Max. Wind (kN/m²) | Max. Stoß (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technische Daten
| Zubehörtyp | U-Profil |
| Material | Aluminium |
