Laufkatzen-Paket für Profil 68x68 + Zubehör KIT für Schiebetore

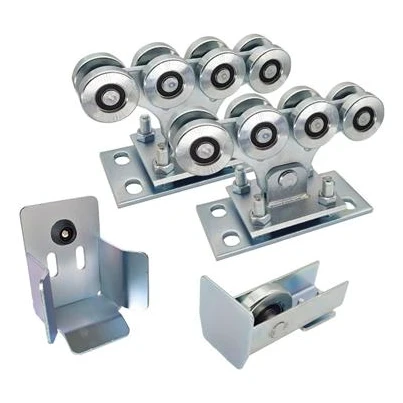

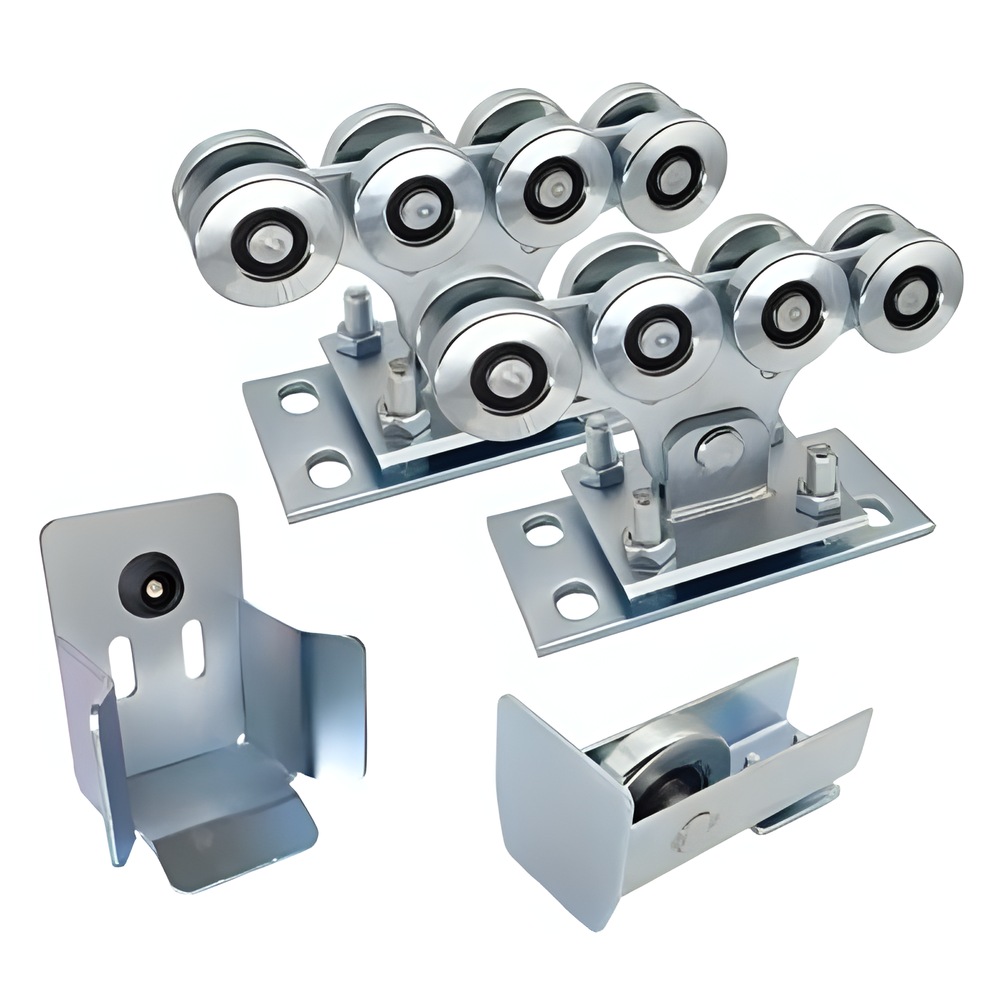

Lieferumfang:

• Laufwagen – 2 Stk. (8 Stahlrollen auf zwei Ebenen, Kugellager 6201 RS)
• Auflaufrolle – 1 Stk. (wird am Anfang der selbsttragenden Schiene montiert)
• Auflaufhalter – 1 Stk. (Auflaufaufnahme, wird am Torpfosten montiert)

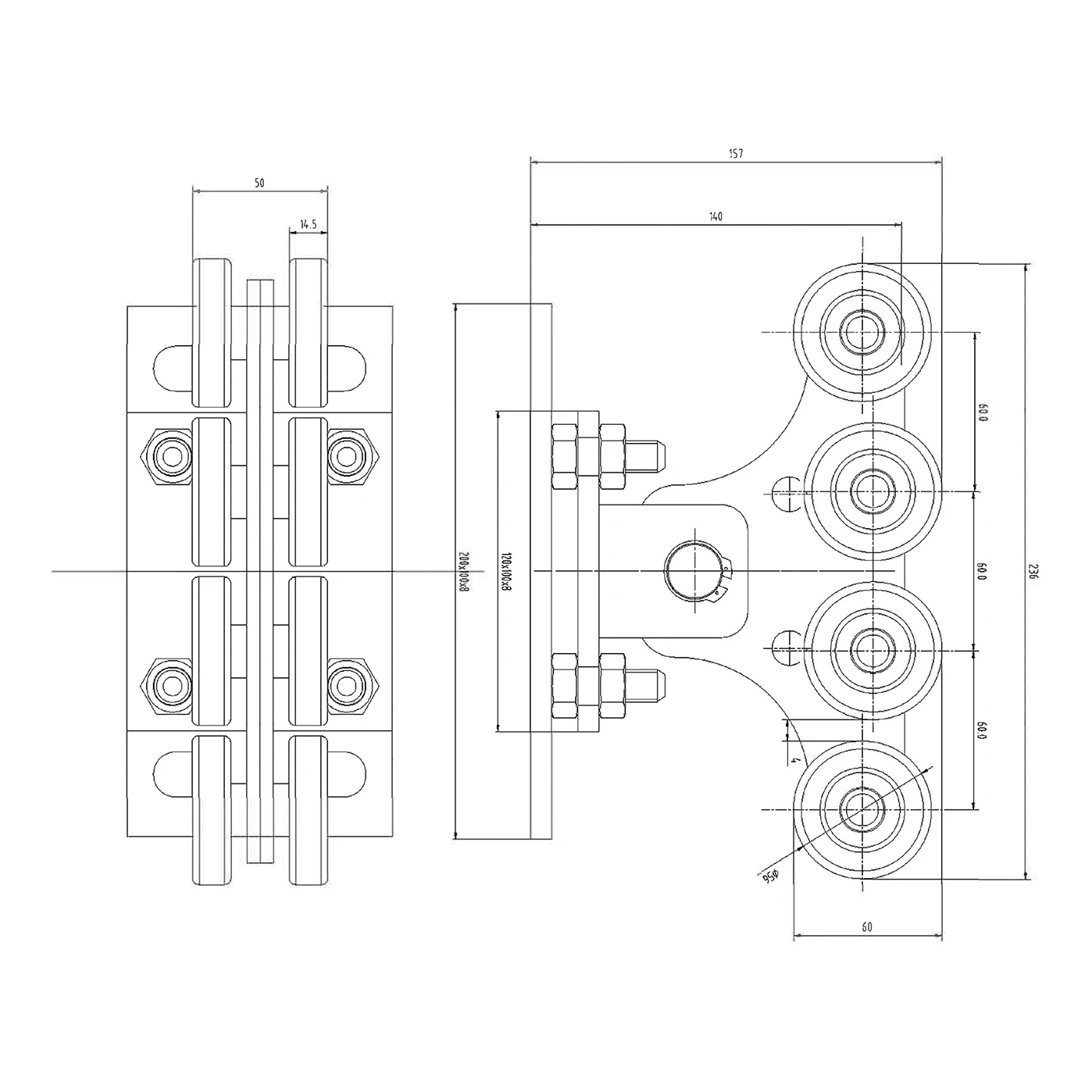

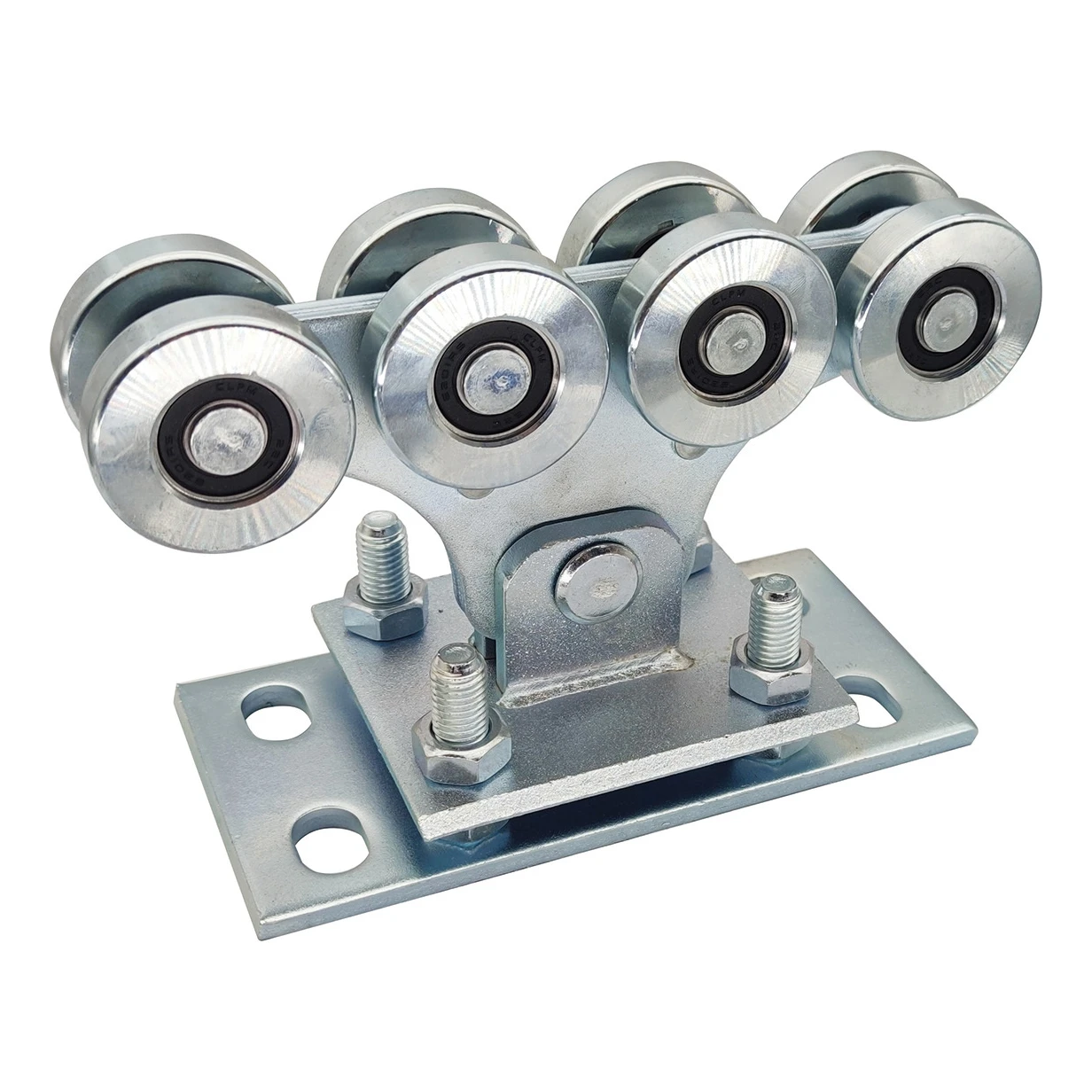

Laufwagen – das Herzstück des Rollsystems

Jeder Laufwagen ist mit acht Stahlrollen ausgestattet, die auf zwei Laufebenen angeordnet sind. Die untere und obere Rollenreihe arbeiten beim Öffnen und Schließen des Tores abwechselnd. Dadurch werden die einzelnen Rollengruppen doppelt so wenig beansprucht wie bei einem herkömmlichen 5-Rollen-Laufwagen, was sich direkt auf die verlängerte Lebensdauer des gesamten Systems auswirkt.

Die Konstruktion des Laufwagens eliminiert Schrägkräfte auf die Lager – das Ergebnis ist ein leiserer Betrieb und eine höhere Zuverlässigkeit. Die Positionseinstellung des Laufwagens erfolgt an den Fundamentankern durch Unterlegen von Beilagscheiben.

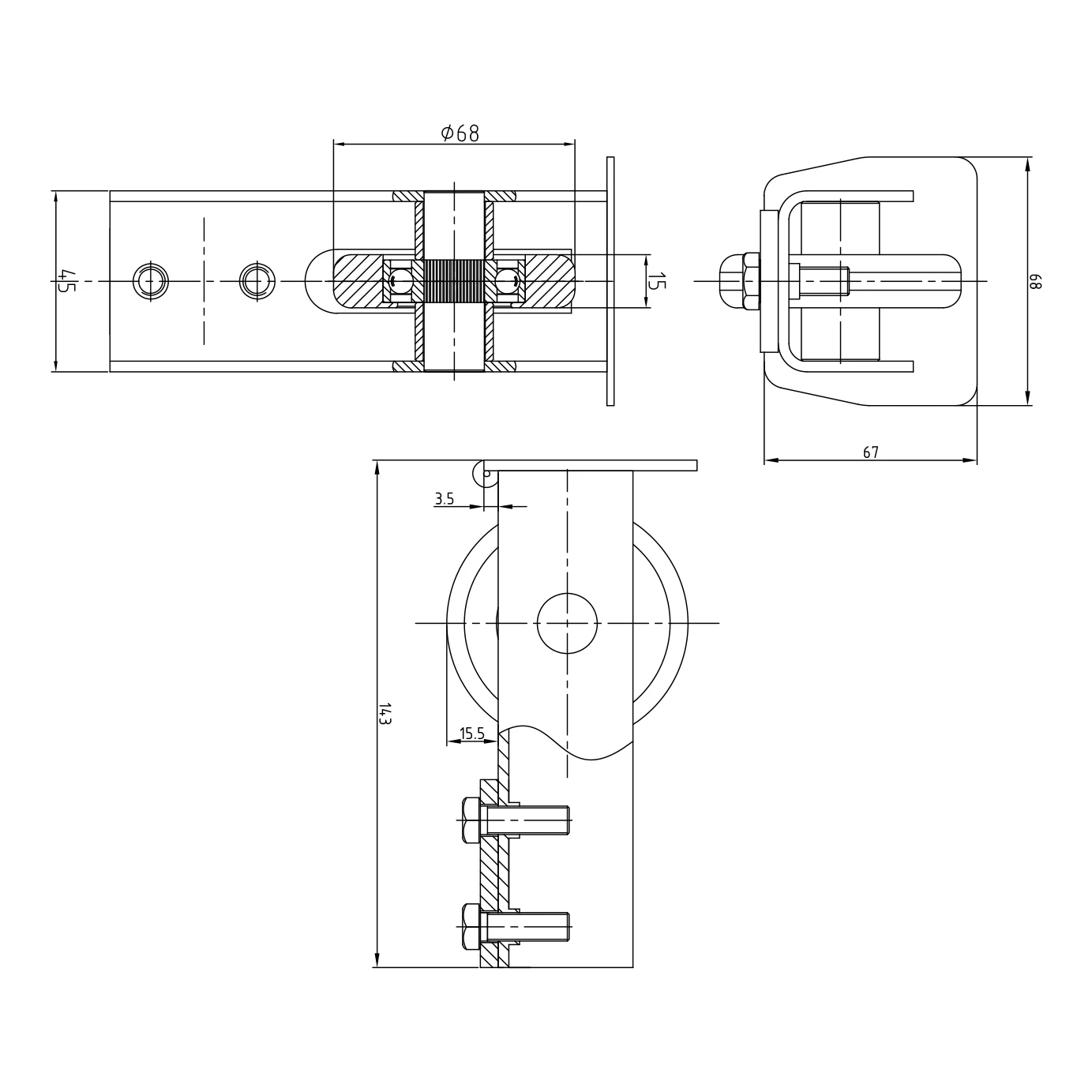

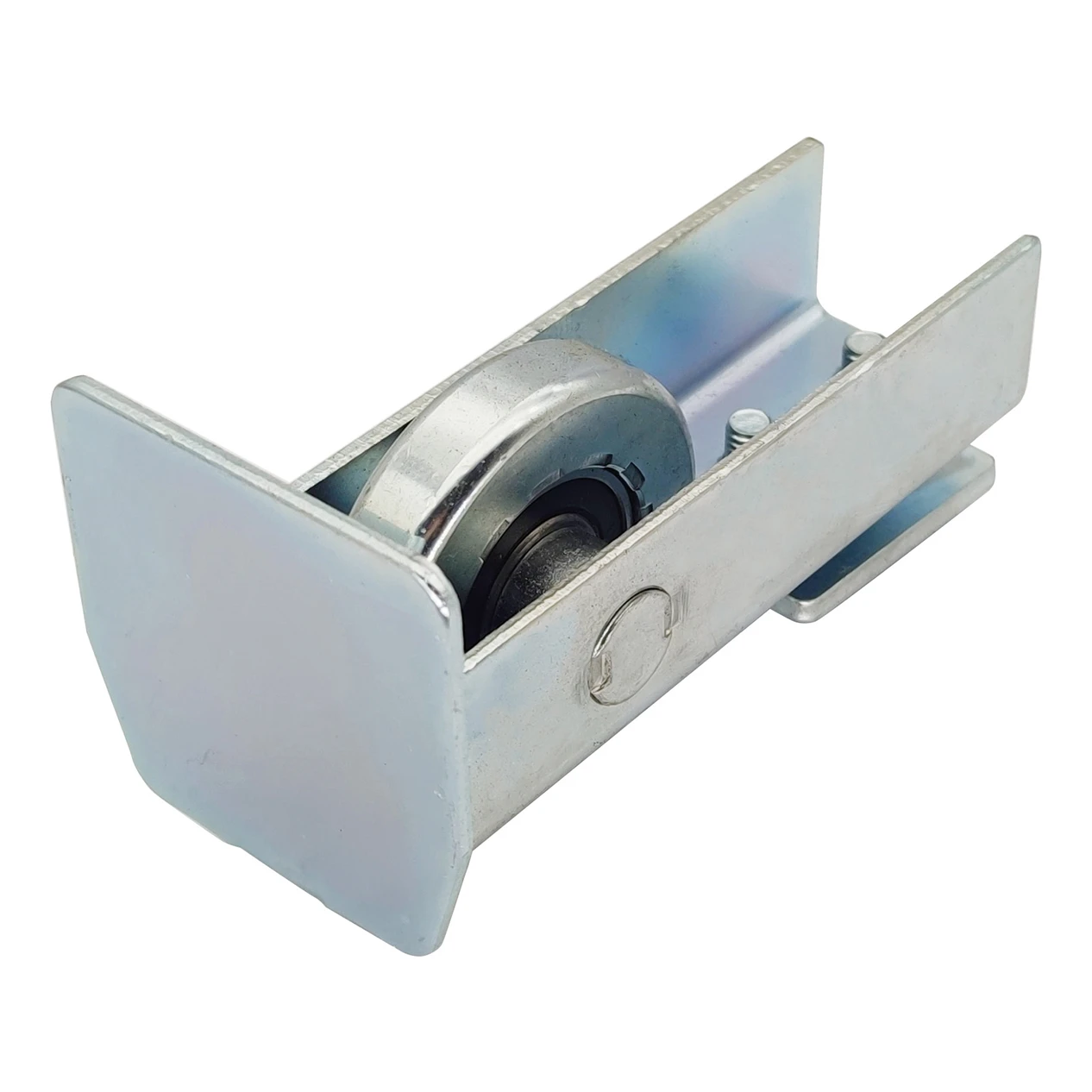

Auflaufrolle – Stabilität und Schutz der Laufwagen

Die Auflaufrolle wird am Anfang der selbsttragenden Schiene des Schiebetors montiert. In Zusammenwirkung mit dem Auflaufhalter am Torpfosten stabilisiert sie das Tor und sorgt für ein sicheres Schließen. Der Einsatz der Auflaufrolle verlängert die Lebensdauer der Laufwagen und schützt das Rollsystem vor den negativen Auswirkungen von Schnee und Eis. Das Element ist verzinkt und kompatibel mit dem System 68x68.

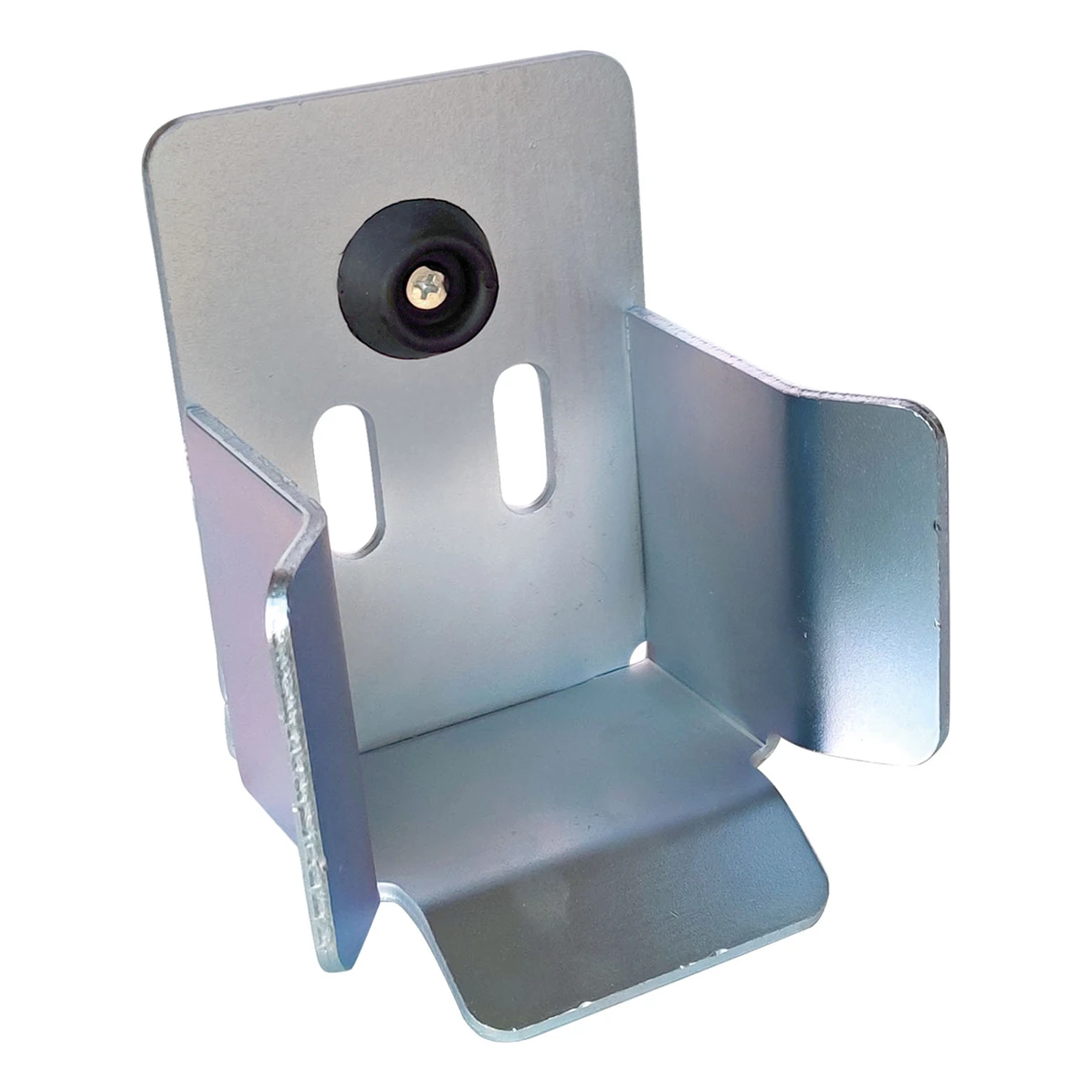

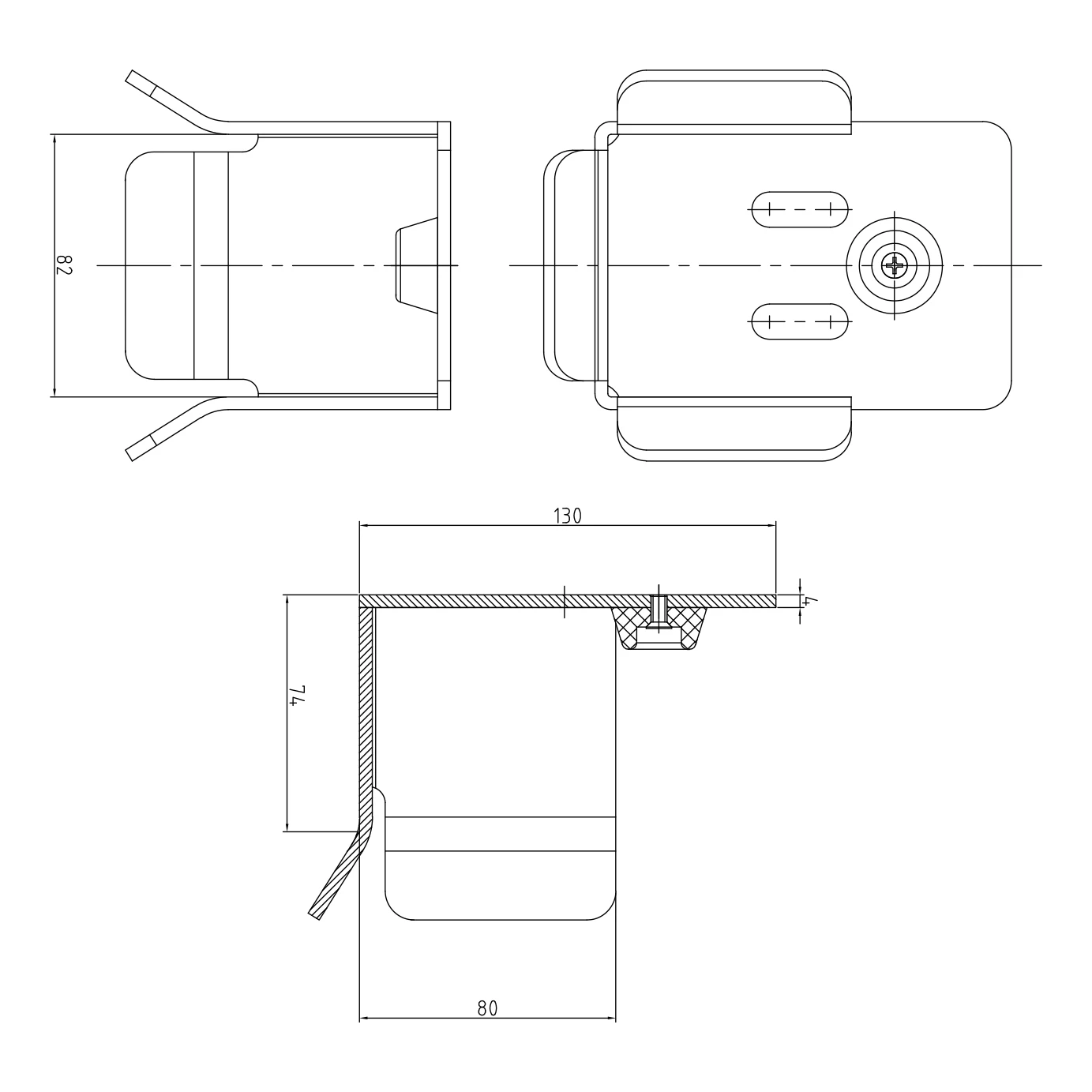

Auflaufhalter – sicheres Schließen des Tores

Die Auflaufaufnahme ist eines der grundlegenden Elemente des Laufwerks eines selbsttragenden Tores. Die Montage ist schnell und einfach – das Element wird an den unteren Teil des Abschlusspfostens geschraubt. In Kombination mit der Auflaufrolle bildet es eine Konfiguration, die das Einfahren des Tores zum Pfosten und das vollständige Schließen des Systems ermöglicht. Das Element ist verzinkt und passend für das System 68x68.

Technische Parameter

• Material: Schwarzstahl, galvanisch verzinkt
• Laufwerk: 8 Stahlrollen auf zwei Ebenen
• Lager: Kugellager 6201 RS
• System: 68x68
• Abmessungen der Laufwagengrundplatte: 200 × 100 × 8 mm
• Rollendurchmesser: 68 mm
• Laufwagenhöhe: 157 mm
• Führungsschiene:
• EAN: 5903313204859
• Gewicht des Sets: ca. 12,9 kg

Wesentliche Vorteile

• Vollständiges Set – zwei Laufwagen, Auflaufrolle und Auflaufhalter in einem Paket
• Doppelt geringerer Rollenverschleiß – abwechselnde Belastung der oberen und unteren Rollenreihe
• Leiser und gleichmäßiger Betrieb – Eliminierung von Schrägkräften auf die Lager
• Langlebigkeit – galvanisch verzinkter Stahl und Kugellager 6201 RS
• Schutz vor Witterungseinflüssen – die Auflaufrolle schützt das System vor Schnee und Eis
• Einfache Einstellung – an den Fundamentankern mithilfe von Beilagscheiben
