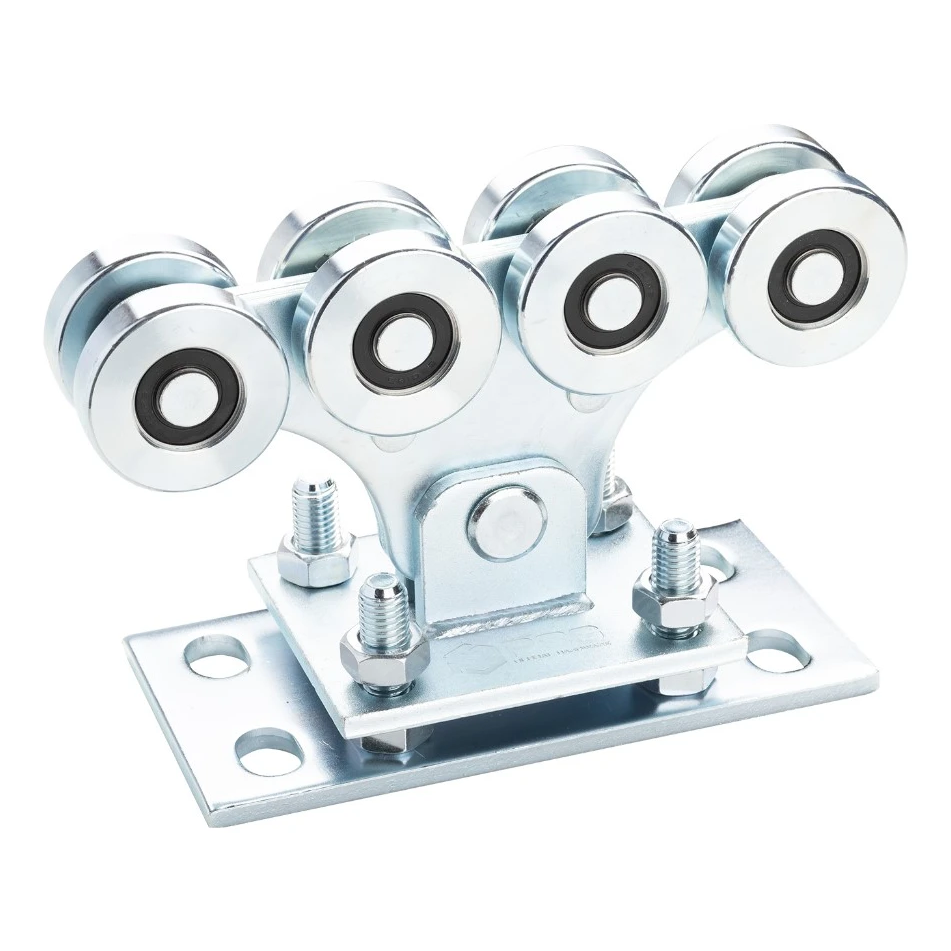

Laufwagen 68 für Schiebetor - System 68x68, Stahlrollen

Robuste Konstruktion und Korrosionsschutz

Das Gehäuse des Laufwagens ist aus hochwertigem Stahl gefertigt und durch galvanische Verzinkung vor Korrosion geschützt. Dadurch bleibt das Element vollständig widerstandsfähig gegenüber wechselnden Witterungsbedingungen — Regen, Feuchtigkeit und Temperaturschwankungen — und gewährleistet einen jahrelangen, störungsfreien Betrieb selbst bei intensiver Nutzung des Tores.

Im Rollensystem kommen Rillenkugellager 6201 RS mit Gummidichtung zum Einsatz, die das Lagerinnere vor Verunreinigungen schützen und einen leisen, gleichmäßigen Rollbetrieb sicherstellen. Das zweireihige Laufsystem eliminiert Schrägkräfte, was die Lagerlebensdauer zusätzlich verlängert und den Rollwiderstand reduziert.

Einfache Montageeinstellung

Die Basiskonstruktion mit M14-Schraubenbefestigung ermöglicht eine präzise Höheneinstellung des Laufwagens an den Fundamentankern — durch einfaches Unterlegen geeigneter Unterlegscheiben. So kann der Monteur die Toreinstellung schnell an die Gegebenheiten auf der Baustelle anpassen, ohne zusätzliche Werkzeuge oder Bauteile. Der Laufwagen ist kompatibel mit der Führungsschiene des Systems 68×68.

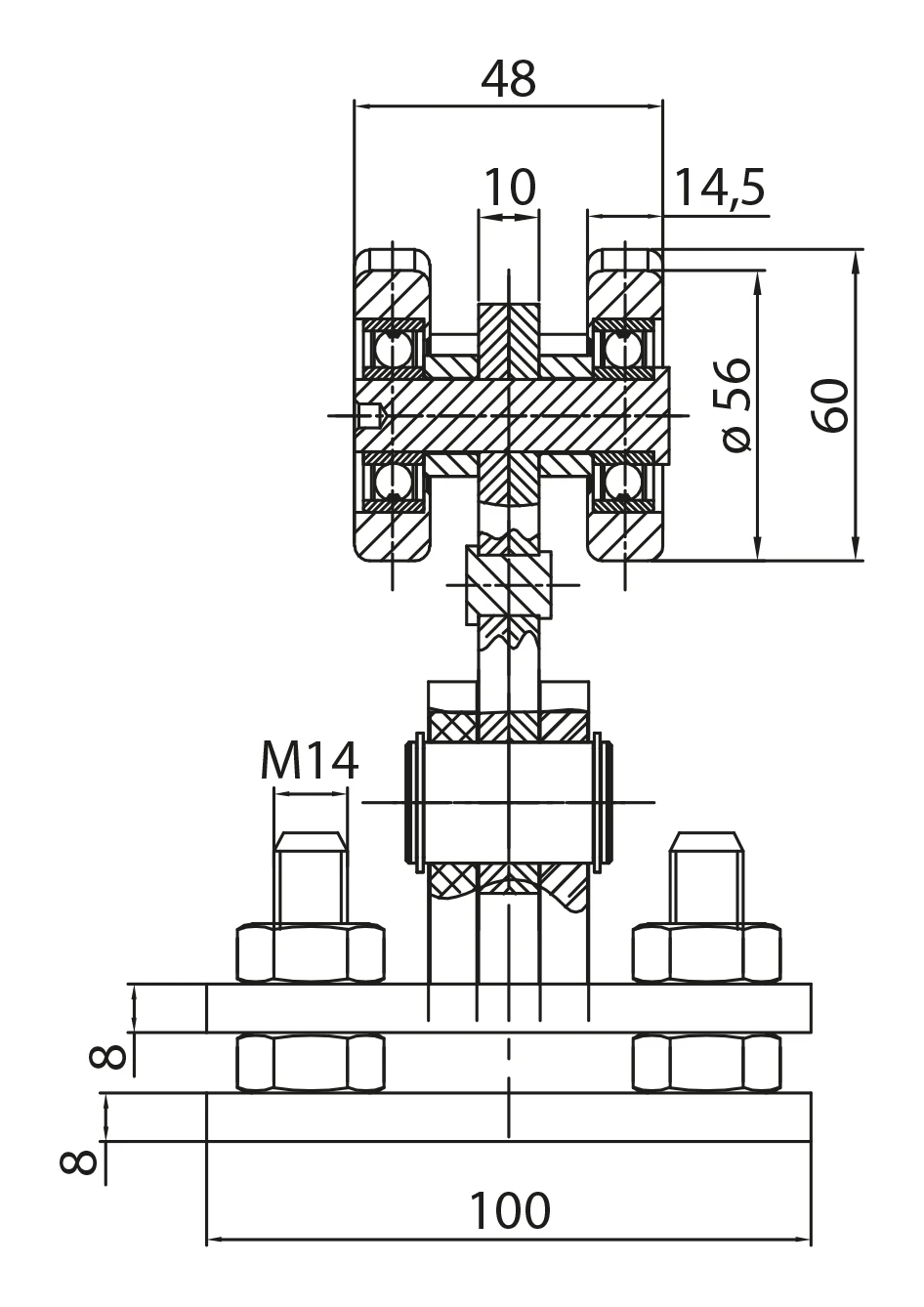

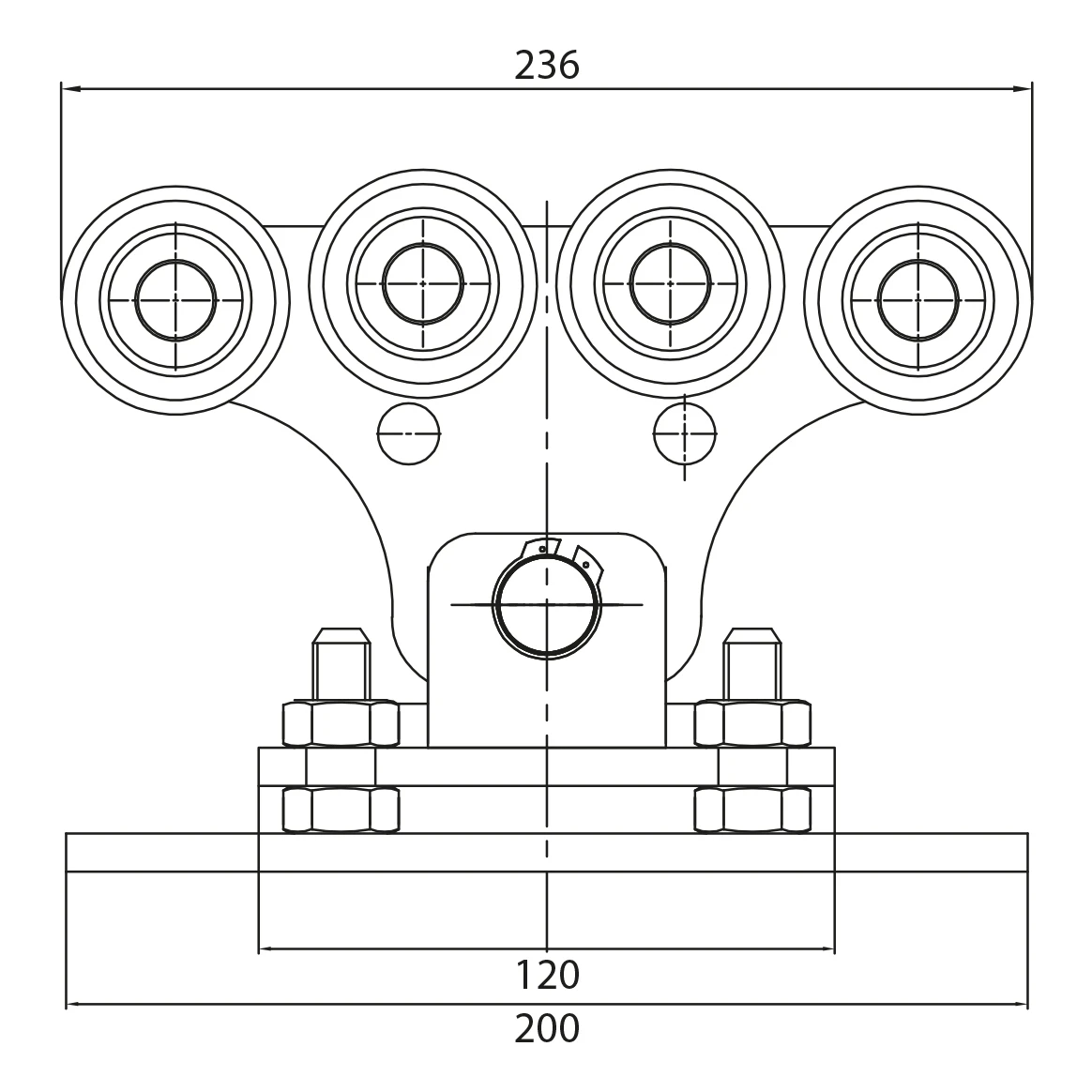

Abmessungen und technische Spezifikation

• System: 68×68
• Rollensystem: 8 Stahlrollen auf zwei Ebenen
• Außendurchmesser der Rolle: 60 mm
• Arbeitsdurchmesser der Rolle (in der Nut): 56 mm
• Rollenbreite: 14,5 mm
• Lager: Rillenkugellager 6201 RS
• Material: galvanisch verzinkter Stahl
• Gesamtlänge (L): 236 mm
• Laufwagenhöhe (H): 157 mm
• Breite der Rolleneinheit: 48 mm
• Stärke des Trägerbleches: 10 mm
• Basislänge: 200 mm
• Länge der oberen Montageplatte: 120 mm
• Basisbreite: 100 mm
• Stärke der Basisplatten: 2 × 8 mm
• Gewinde der Befestigungsschrauben: M14
• Gewicht: 5,4 kg

Vorteile für den Monteur

• Zweireihiges System mit 8 Rollen — stabile Führung und gleichmäßige Lastverteilung des Torflügels
• Lager 6201 RS mit Dichtung — leiser Betrieb und Schutz vor Verunreinigungen
• Eliminierung von Schrägkräften — verlängerte Lagerlebensdauer und geringere Betriebslautstärke
• Galvanische Verzinkung — wirksamer Korrosionsschutz für den Außenbereich
• Einstellung an Fundamentankern — schnelle und präzise Torausrichtung während der Montage
• Kompatibilität mit der Schiene des Systems 68×68 — zuverlässige Passform für das bewährte Führungssystem
