Laufwagen 70 5-rollig für Schiebetor pendelnd Stahlrollen
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

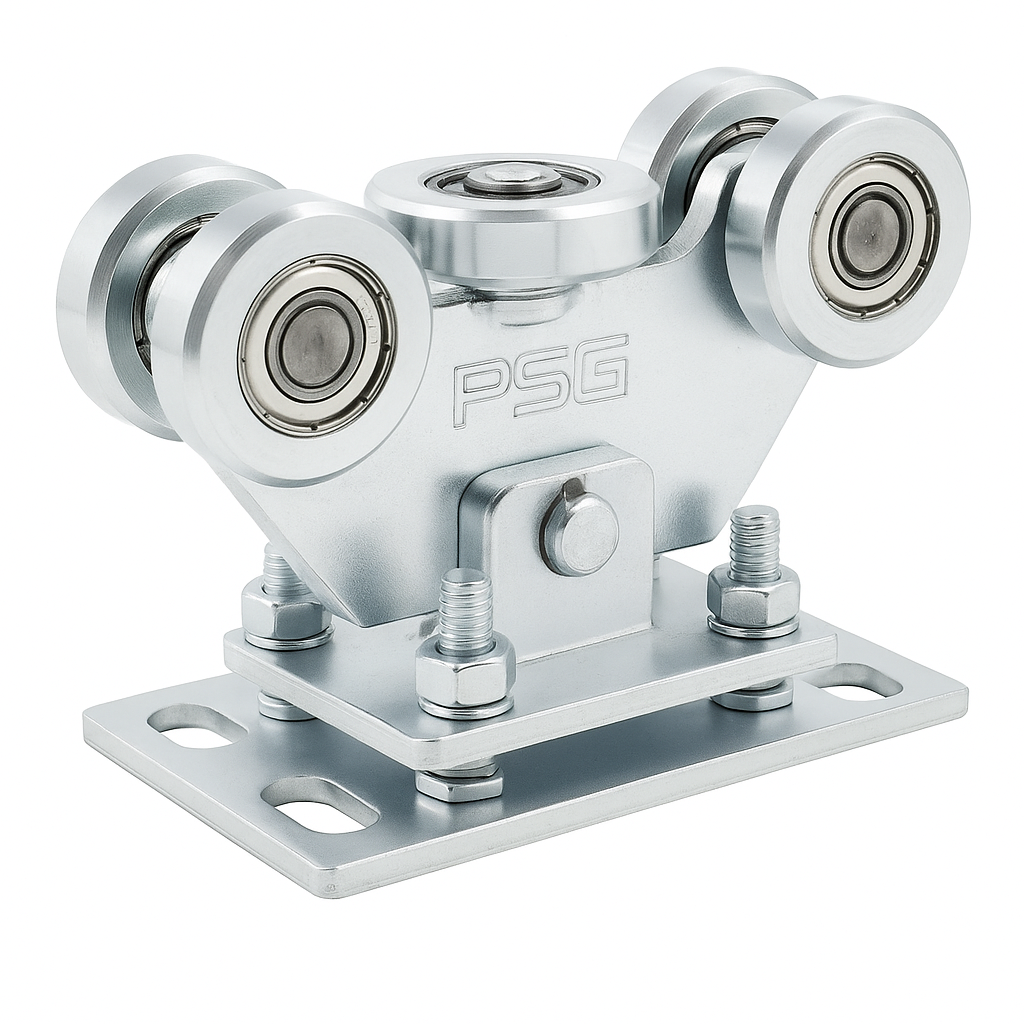

Laufwagen 70 für Schiebetor – 5-rollig schwenkbar, Stahlrollen
Laufwagen 70 ist ein robustes, 5-rolliges Fahrelement für freitragende Schiebetore. Die schwenkbare Konstruktion mit einem Zapfen, der den Wagen mit der Grundplatte verbindet, sorgt für eine selbsttätige Anpassung an das Schienenprofil – das gewährleistet einen reibungslosen und störungsfreien Torlauf auch bei hohen Belastungen bis zu 650 kg.
Aufbau und Funktionsprinzip
Der Laufwagen ist mit 5 Stahlrollen ausgestattet, darunter eine Horizontalrolle, die mit einer Führungsschiene der Abmessung 70×70×4 mm zusammenarbeiten. Alle Rollen sind auf Kugellagern gelagert, was einen geringen Rollwiderstand und einen leisen Lauf gewährleistet. Der Schwenkmechanismus ermöglicht eine Auslenkung des Wagens gegenüber der Montagegrundplatte – dadurch werden kleinere Unebenheiten und Durchbiegungen der Schiene ausgeglichen und die Last gleichmäßig auf alle Rollen verteilt.
Die Höhenregulierung erfolgt über Schrauben in der Grundplatte, sodass das Tor beim Einbau präzise ausgerichtet werden kann. Die gesamte Konstruktion ist mit einer Zinkbeschichtung versehen, die die Stahlteile vor Korrosion schützt und einen langlebigen Einsatz im Außenbereich gewährleistet.

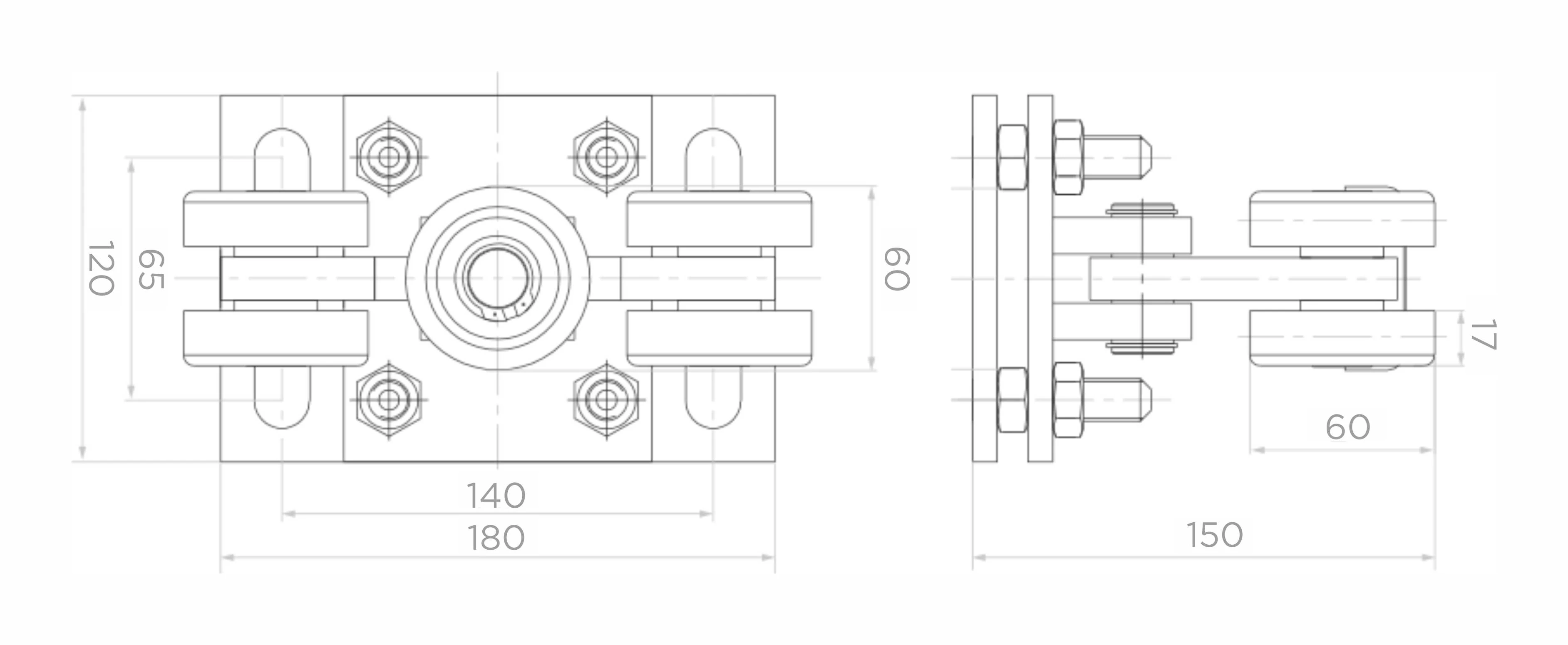

Technische Daten
- Anzahl der Rollen: 5 (davon 1 Horizontalrolle)
- Rollenmaterial: Stahl mit Kugellagern
- Kompatible Schiene: 70×70×4 mm
- Maximale Belastung: 650 kg
- Höhe (H): 150 mm
- Grundplattenabmessungen (B × L): 180 × 120 mm
- Montagelochbild der Grundplatte: 140 × 65 mm
- Seitentiefe: 150 mm
- Gehäusebreite: 60 mm
- Grundplattendicke: 17 mm
- Gewicht: 5,7 kg
- Volumen: 5243 cm³
- Korrosionsschutz: Verzinkung
- Verbindungstyp mit Grundplatte: Schwenkzapfen
- Höhenregulierung: ja – über Schrauben
- EAN: 5901289674546
Anwendung und Montage
Der Laufwagen ist für den professionellen Einsatz bei freitragenden Schiebetoren mit einem Torflügelgewicht bis zu 650 kg vorgesehen. Dank der schwenkbaren Konstruktion und der Höhenregulierung ist die Montage schnell durchführbar und erfordert kein perfekt nivelliertes Fundament – der Monteur kann das Tor beim Einrichten präzise nachjustieren. Die Montagebohrungen in der Grundplatte ermöglichen eine sichere Verankerung im Untergrund mit handelsüblichen Schrauben.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 650 |
| Laufschienengröße | 70x70x4 |
| Laufsystemtyp | Laufsystem |
| Produkttyp | Einzelwagen |
