Laufwagen 70 für Schiebetor 5-rollig Stahlrollen
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

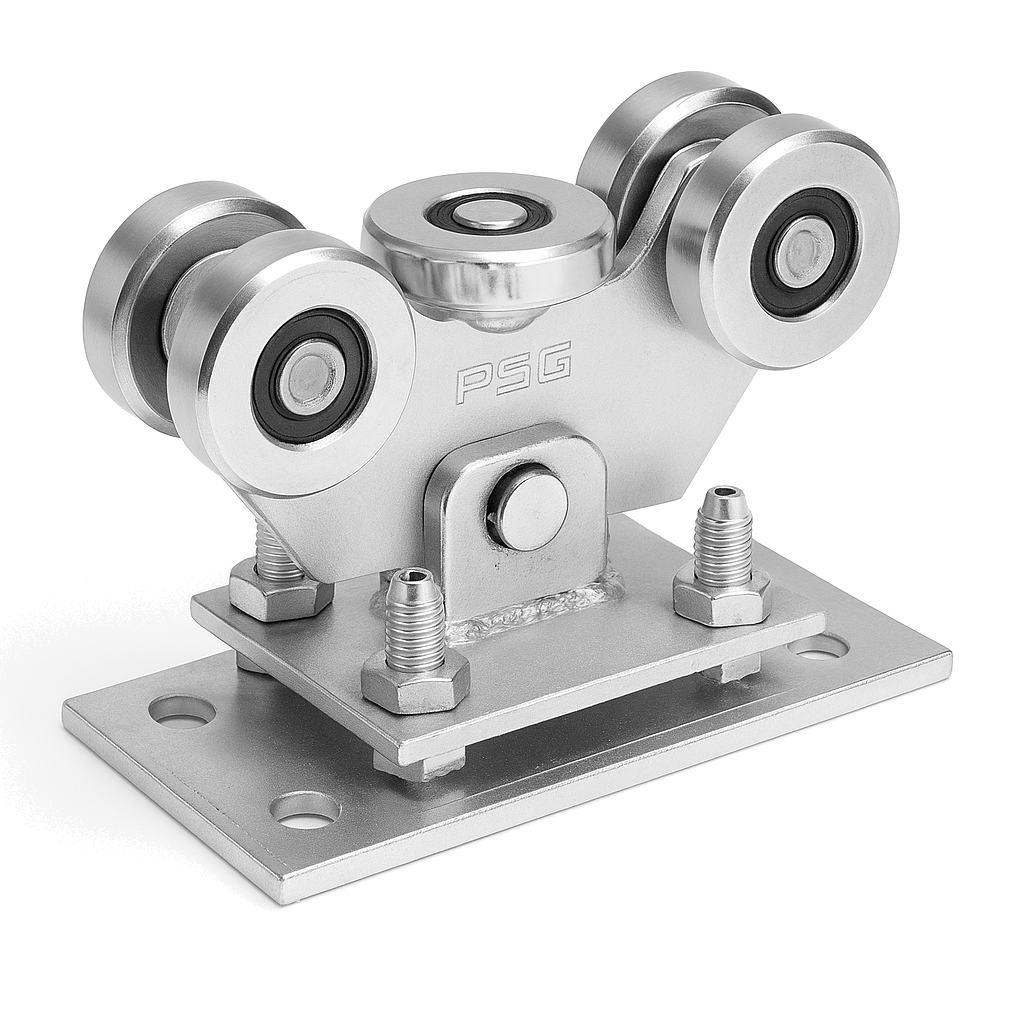

Laufwagen 5-rollig für Schiebtore – Schiene 70x70 mm, 450 kg
5-rolliger Laufwagen für freitragende Schiebtore ist ein robustes Fahrelement für professionelle Torsysteme. Die Pendelkonstruktion mit 5 Stahlrollen (darunter eine Horizontalrolle) sorgt für eine gleichmäßige und leise Torlaufbewegung, während die Verbindung mit dem Sockel über einen Zapfen eine automatische Anpassung des Laufwagens an die Führungsschiene ermöglicht. Diese Lösung verkürzt die Montagezeit und eliminiert die Notwendigkeit einer präzisen Nivellierung – ideal für Installationsteams, die mehrere Projekte gleichzeitig realisieren.
Konstruktion und Funktionsweise
Der Laufwagen ist mit 5 metallischen Rollen auf Kugellagern ausgestattet, die eine gleichmäßige Lastverteilung auf der Führungsschiene gewährleisten. Die Horizontalrolle stabilisiert die seitlichen Bewegungen des Tores und eliminiert Schlagen und Vibrationen beim Verschieben. Der Pendelmechanismus (Zapfen, der den Laufwagen mit dem Montagefuß verbindet) ermöglicht eine automatische Kompensation geringer Schienenabweichungen, was die Montage auf unebenem Untergrund erheblich erleichtert.
Die Höhenregulierung erfolgt über Befestigungsschrauben im Sockel, was eine präzise Einstellung der Torhöhe auch nach der Montage des Laufwagens ermöglicht. Die gesamte Oberfläche des Elements ist verzinkt, was vor Korrosion schützt und einen langlebigen Einsatz unter Außenbedingungen gewährleistet.

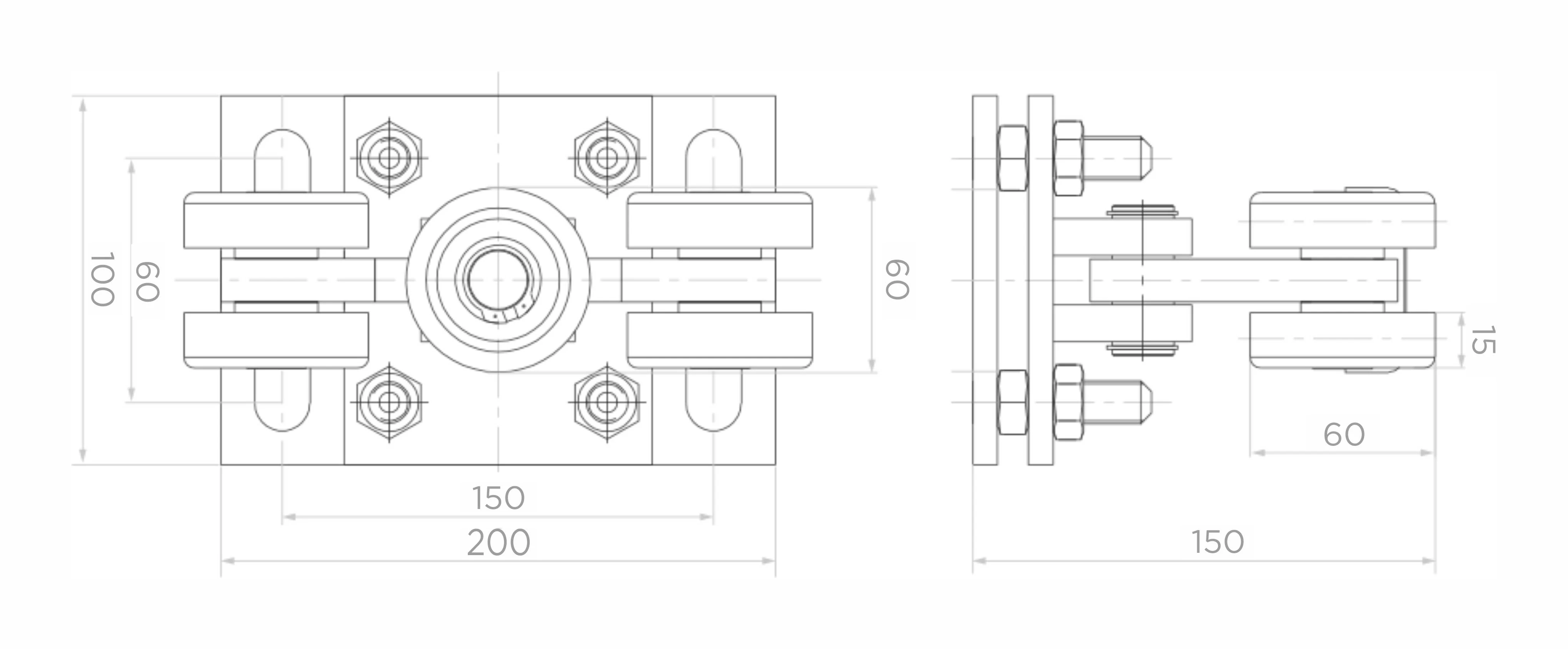

Technische Parameter
- Anzahl der Rollen: 5 (darunter 1 Horizontalrolle)
- Rollenmaterial: Stahl
- Maximale Tragfähigkeit: 450 kg
- Kompatible Schiene: 70×70×4 mm
- Laufwagenhöhe (H): 150 mm
- Abmessungen des Montagefußes: 200×100 mm
- Lochabstand für Montage: 150 mm
- Laufwagenbreite: 150 mm
- Rollentiefe: 60 mm
- Oberflächenbehandlung: Verzinkung
- Mechanismus: pendelnd (Zapfen)
- Höhenregulierung: Schraubenverstellung
- Gewicht: 4,965 kg
- Volumen: 5243,44 cm³
- EAN: 5901289674645
Anwendung
Der Laufwagen ist für freitragende Schiebtore konzipiert, die auf einer Schiene 70×70×4 mm geführt werden. Die Tragfähigkeit von 450 kg ermöglicht den Einsatz bei schweren Toren, die sowohl im Wohnungsbau als auch in Industrie-, Lager- und Logistikanlagen verwendet werden. Für ein vollständiges Laufsystem sind zwei Laufwagen erforderlich, die mit dem entsprechenden Abstand an den Torpfeilerfundamenten montiert werden.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Produkttyp | Einzelwagen |
| Rollenmaterial | Stahl |
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 450 |
| Laufschienengröße | 70x70x4 |
| Laufsystemtyp | Laufsystem |
