Laufwagen-Set KIT für freitragende Schiebetore 60 + Zubehör
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
PSG Laufwagen-Set 60 PLUS mit Zubehör für freitragende Schiebetore
Das PSG 60 PLUS Laufwagen-Set mit Zubehör ist ein vollständiges, preislich attraktives Paket an Laufelementen für freitragende Schiebetore, ausgelegt für die Laufschiene 60×60×4 mm. Das Set enthält zwei Laufwagen mit je 5 Rollen, eine Einlaufrolle mit Schutzabschluss sowie einen Einlaufhalter – alles, was ein Montagebetrieb für die reibungslose Montage eines Schiebetors benötigt.

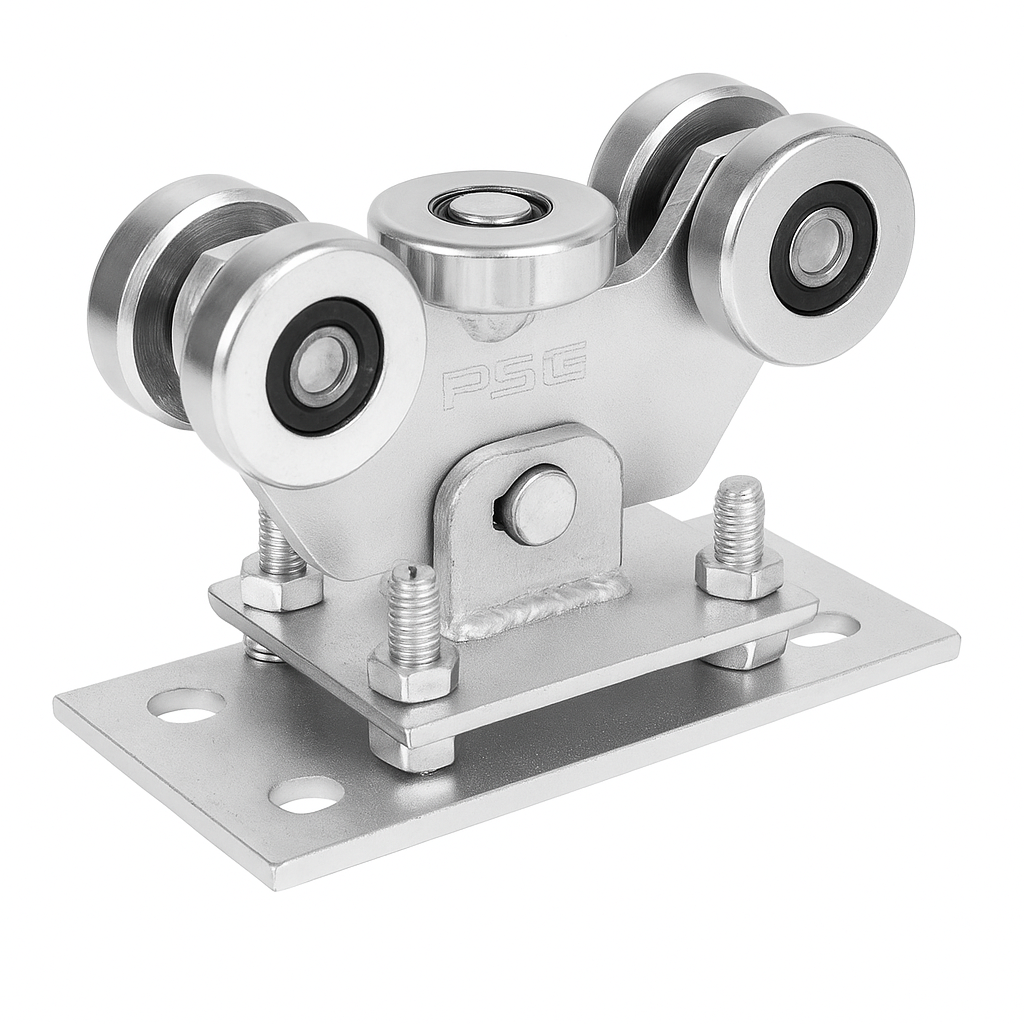

Der Laufwagen mit 5 Metallrollen bildet das Herzstück des Sets. Die Pendelkonstruktion – der Wagen ist über einen Zapfen mit der Grundplatte verbunden – ermöglicht eine automatische Anpassung an die Schiebetorschiene. Vier vertikale Rollen führen die Schiene seitlich, eine horizontale Rolle nimmt die vertikale Last auf. Die einstellbare Höhe mittels Montageschrauben gewährleistet eine präzise Ausrichtung des Tores. Die verzinkte Ausführung sorgt für Korrosionsbeständigkeit und langlebigen Einsatz im Außenbereich.
Die Einlaufrolle mit Abschluss ist ein verzinktes Stahlelement, das am Anfang der Schiene des freitragenden Schiebetors montiert wird. Der Rollenabschluss bietet wirksamen Schutz vor Schnee und Eis, die das Einlaufen der Schiene auf die Laufwagen blockieren könnten. Montageschrauben sind im Lieferumfang enthalten. Die Einlaufrolle fährt in den Einlaufhalter ein, der am Torpfosten befestigt wird – diese Lösung verteilt das Torgewicht auf mehr Auflagepunkte, stabilisiert das Tor im geschlossenen Zustand und verlängert die Lebensdauer der Laufwagen erheblich. Der Halter verfügt über zwei Montagelöcher an der Rückwand sowie einen Gummipuffer zur Dämpfung beim Schließen.

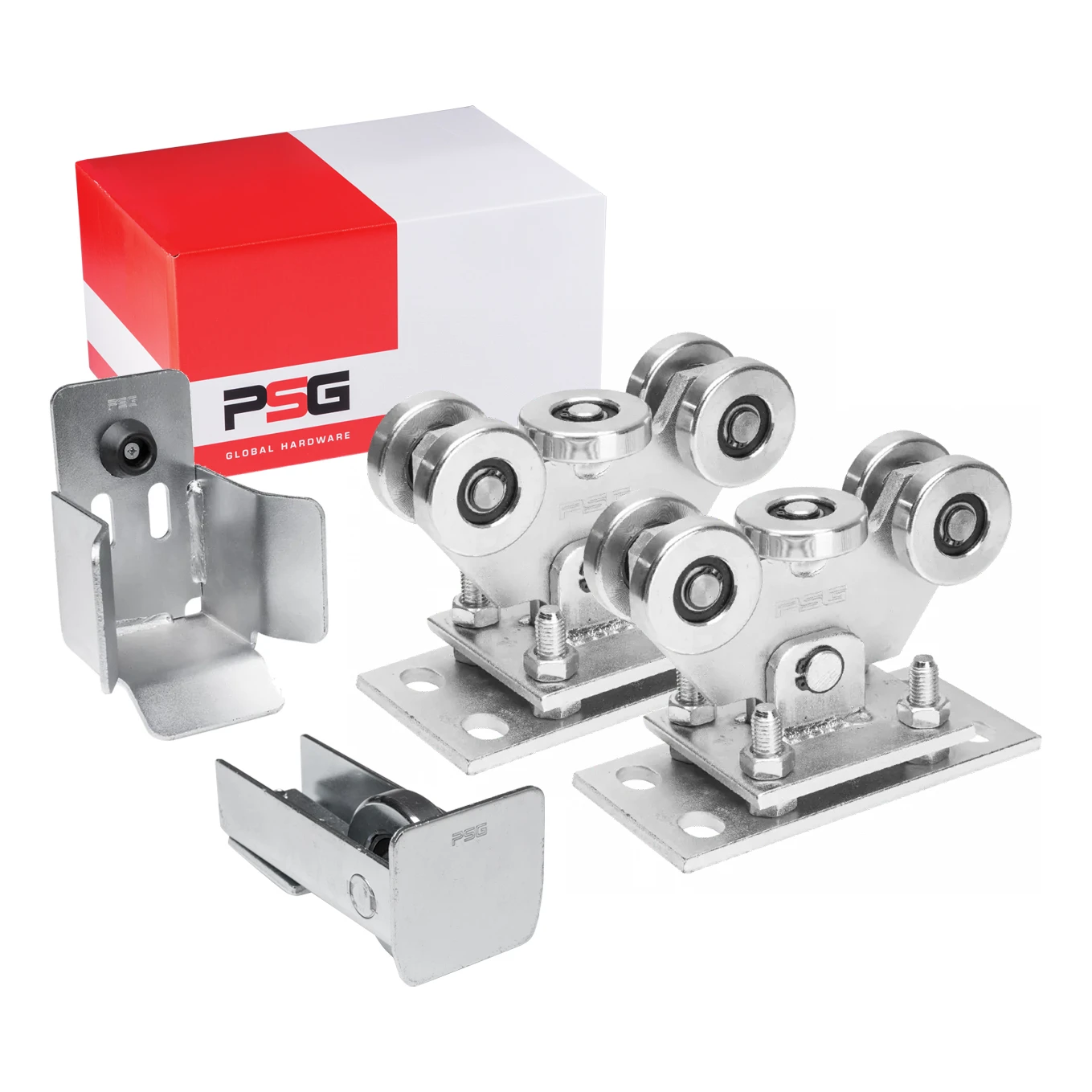

Lieferumfang
- Laufwagen mit 5 Rollen (Pendelbauweise, höhenverstellbar) — 2 Stk.
- Einlaufrolle mit Schutzabschluss (inkl. Montageschrauben) — 1 Stk.
- Einlaufhalter mit Gummipuffer — 1 Stk.

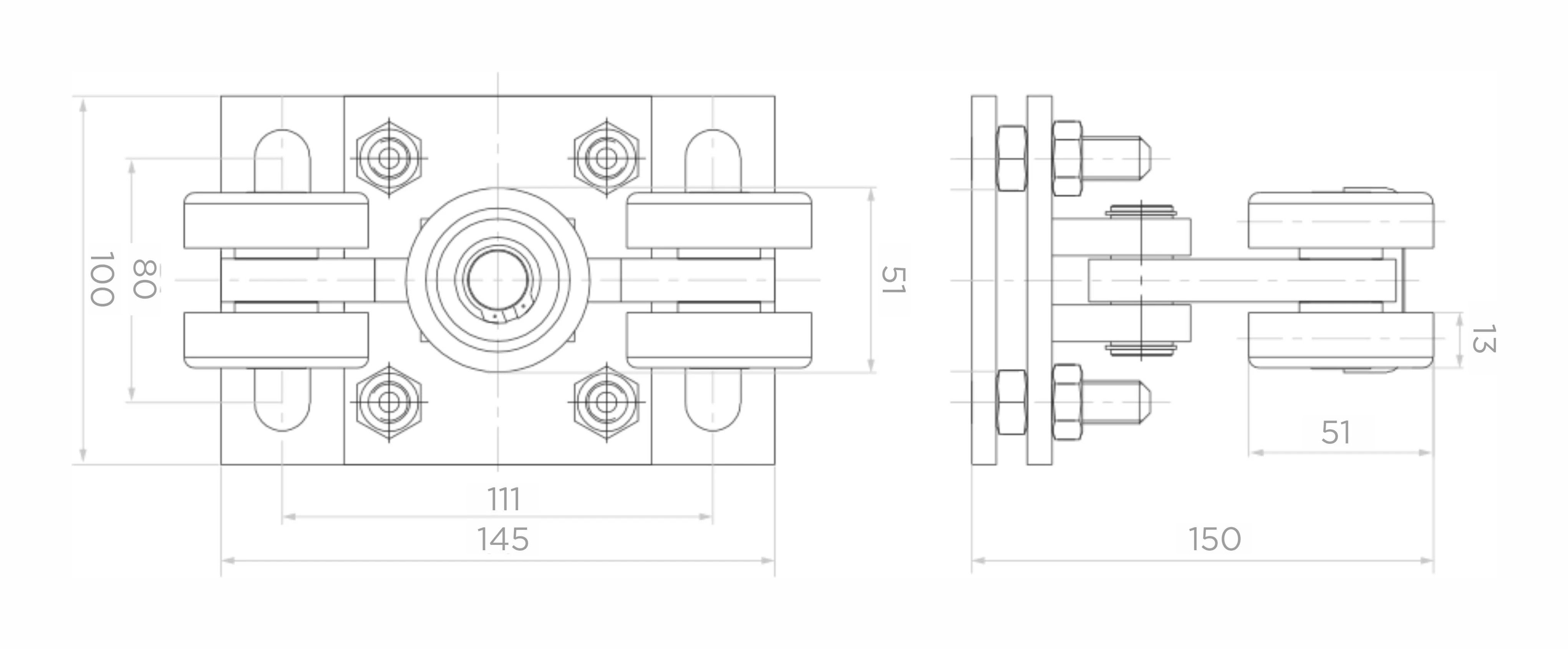

Abmessungen des Laufwagens
- Grundplattenmaße (L × B): 145 × 100 mm
- Lochabstand Montagelöcher: 111 × 80 mm
- Gesamthöhe des Laufwagens: 150 mm
- Durchmesser der Vertikalrolle: 51 mm
- Breite der Vertikalrolle: 13 mm
- Abstand der Vertikalrollen: 51 mm
Technische Daten des Sets
- Hersteller: PSG Global Hardware
- Kompatible Schiene: 60×60×4 mm
- Anzahl der Rollen pro Wagen: 5 (4 vertikal + 1 horizontal)
- Rollenmaterial: Metall
- Laufwagenkonstruktion: Pendelbauweise (Drehzapfen)
- Höhenverstellung: ja (Regulierschrauben)
- Oberfläche: verzinkt
- Gewicht des Sets: 9,1 kg
- EAN: 5901289674713

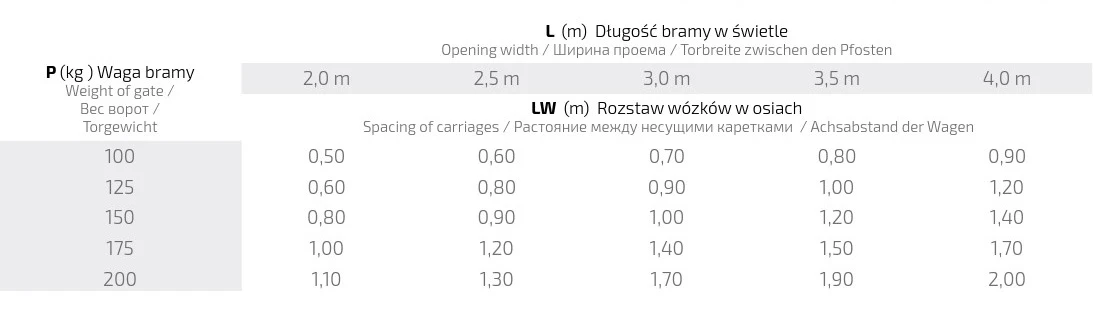

Ermittlung des Laufwagenabstands (LW) in Abhängigkeit von Torgewicht und Durchfahrtsbreite
Die obige Tabelle zeigt den empfohlenen Achsabstand der Laufwagen (LW) in Metern in Abhängigkeit vom Torgewicht (P) und der lichten Torbreite (L). Die korrekte Wahl des Abstands ist entscheidend für eine gleichmäßige Lastverteilung und die Langlebigkeit des gesamten Laufsystems:
- Tor 100 kg: Abstand von 0,50 m (Öffnung 2,0 m) bis 0,90 m (Öffnung 4,0 m)
- Tor 125 kg: Abstand von 0,60 m (Öffnung 2,0 m) bis 1,20 m (Öffnung 4,0 m)
- Tor 150 kg: Abstand von 0,80 m (Öffnung 2,0 m) bis 1,40 m (Öffnung 4,0 m)
- Tor 175 kg: Abstand von 1,00 m (Öffnung 2,0 m) bis 1,70 m (Öffnung 4,0 m)
- Tor 200 kg: Abstand von 1,10 m (Öffnung 2,0 m) bis 2,00 m (Öffnung 4,0 m)
Durch den Einsatz der Einlaufrolle mit Halter verteilt sich das Torgewicht im geschlossenen Zustand auf drei statt zwei Auflagepunkte. Dies entlastet die Laufwagen und ermöglicht die Montage schwererer Tore bei gleichbleibend hoher Langlebigkeit des Mechanismus.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Anzahl Rollen [szt.] | 5 |
| Laufwagenausführung | Schwenkbar |
| Max. Tragkraft [kg] | 350 |
| Laufschienengröße | 60x60x4 |
| Laufsystemtyp | Laufsystem |
| Produkttyp | Paket / KIT mit Zubehör |
| Rollenmaterial | Stahl |
