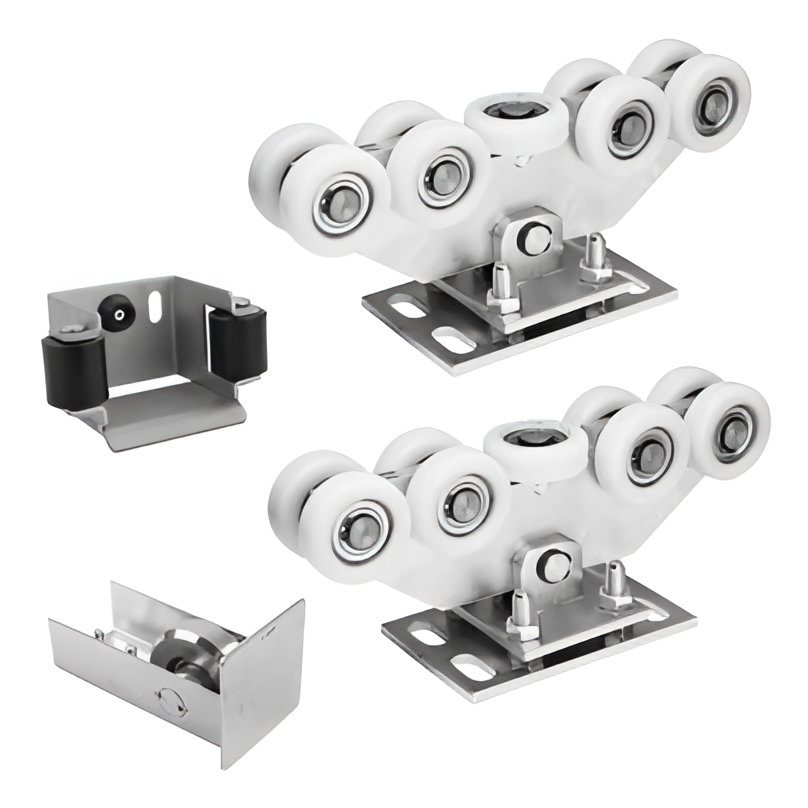

Laufwagen-Set für Schiebetor: 2× Laufwagen (9-rollig, Kunststoff) + Zubehör

Laufwagen 80 – leiser und gleichmäßiger Torlauf

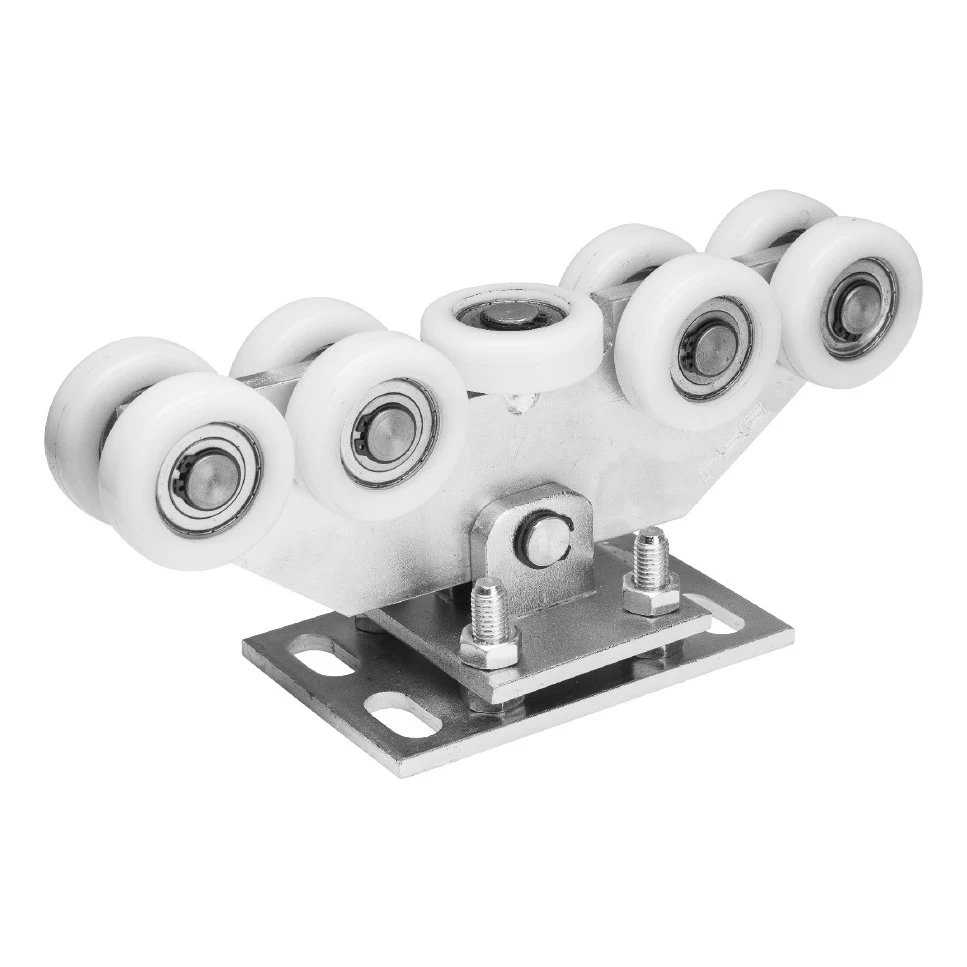

Die Laufwagen mit 9 Kunststoffrollen sorgen für einen besonders leisen und gleichmäßigen Lauf des Schiebetors. Durch die Kugellager in jeder Rolle wird ein minimaler Rollwiderstand erreicht, was den Verschleiß des Antriebs verringert und den Bedienkomfort erhöht. Jeder Laufwagen ist für Profile mit 80×80×5 mm ausgelegt und verfügt über eine robuste Montageplatte mit Bohrungen zum Anschrauben.

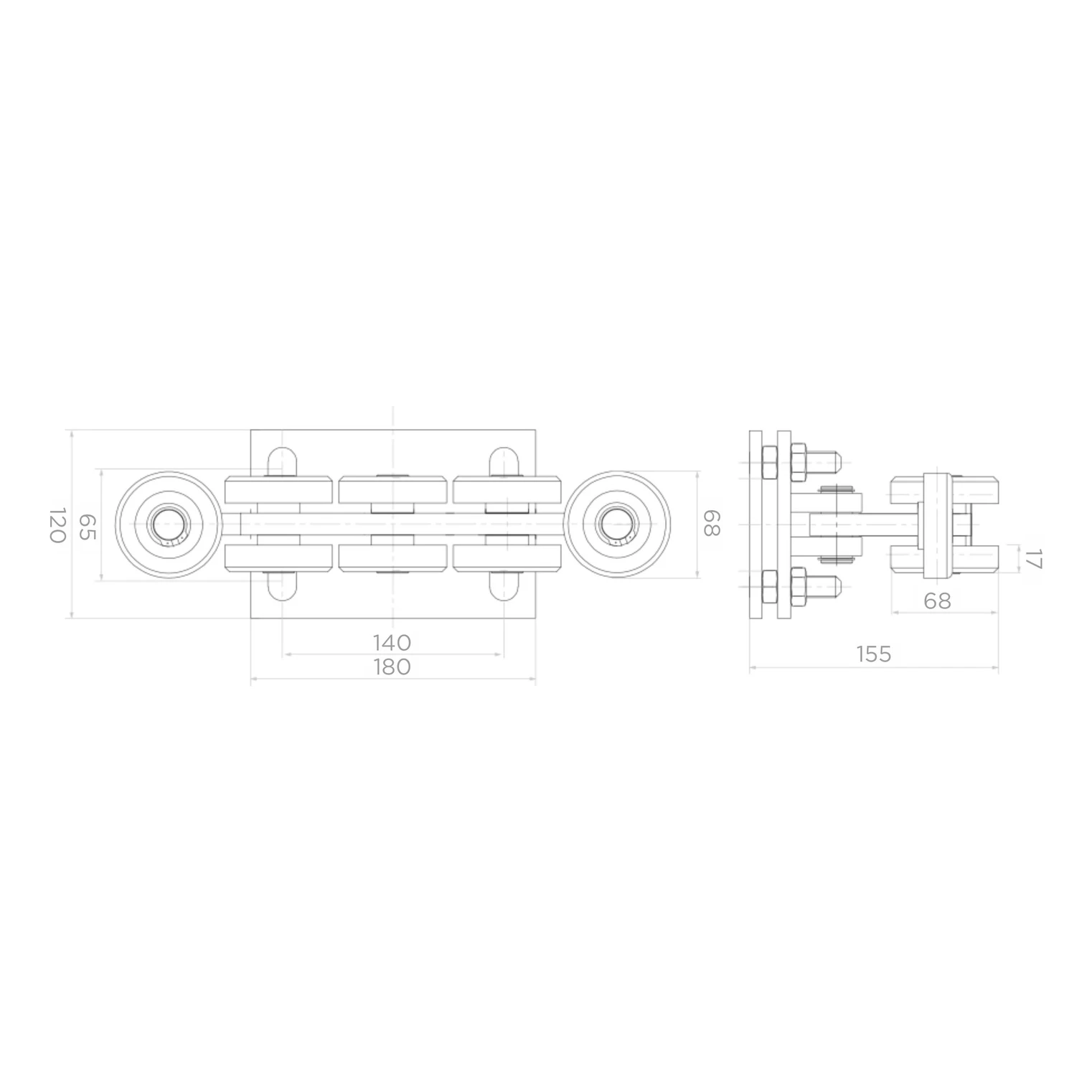

Die detaillierte technische Zeichnung des Laufwagens zeigt alle wesentlichen Montagemaße. Die Grundplatte mit den Abmessungen 180 × 68 mm und Stellschrauben ermöglicht nach der Montage eine präzise Höhenjustierung des Tores. Die Gesamthöhe des Laufwagens beträgt 120 mm, die Tiefe 155 mm; dies ist bei der Planung des Fundaments zu berücksichtigen.

Auffanghalter – Stabilisierung und Schutz

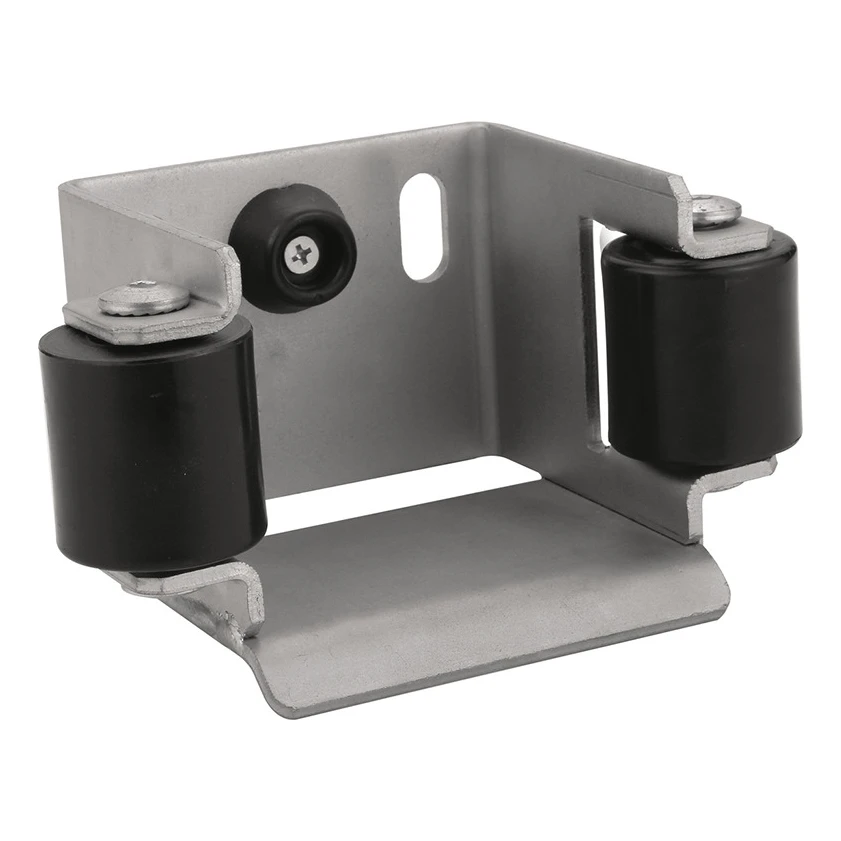

Der Auffanghalter aus Stahl erfüllt eine doppelte Funktion – er stabilisiert das Tor im geschlossenen Zustand und verteilt dessen Gewicht auf mehrere tragende Elemente, wodurch die Lebensdauer der Laufwagen deutlich verlängert wird. Mit zwei Kunststoff-Führungsrollen im Abstand von 88 mm führt er das Torprofil präzise. An der Rückwand befinden sich zwei Montagebohrungen sowie ein Gummipuffer, der das Schließen dämpft. Verzinktes, witterungsbeständiges Produkt.

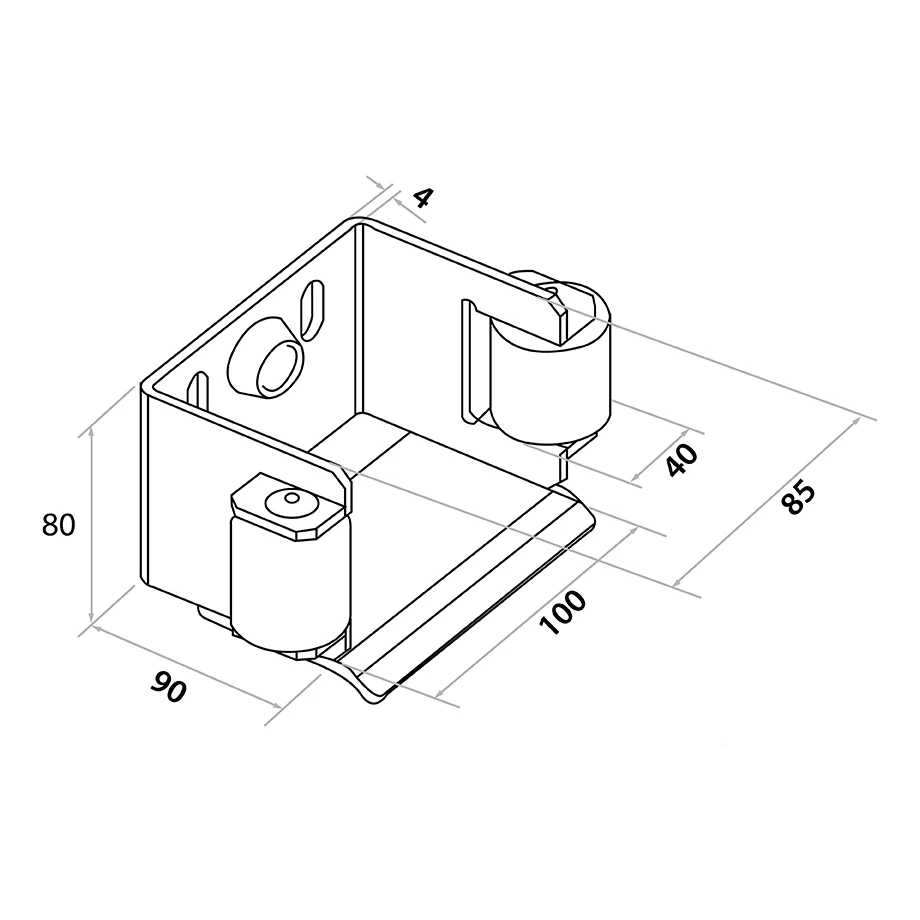

Die Maßzeichnung des Auffanghalters zeigt seine wichtigsten Montageparameter: Grundfläche 100 × 90 mm, Höhe 80 mm (mit Rollen 85 mm), Bohrung für die Führungsrolle mit einem Durchmesser von 40 mm. Die Konstruktion aus Blech mit einer Stärke von 4 mm gewährleistet ausreichende Steifigkeit und Langlebigkeit.

Auffangrolle – verlängerte Lebensdauer des Systems

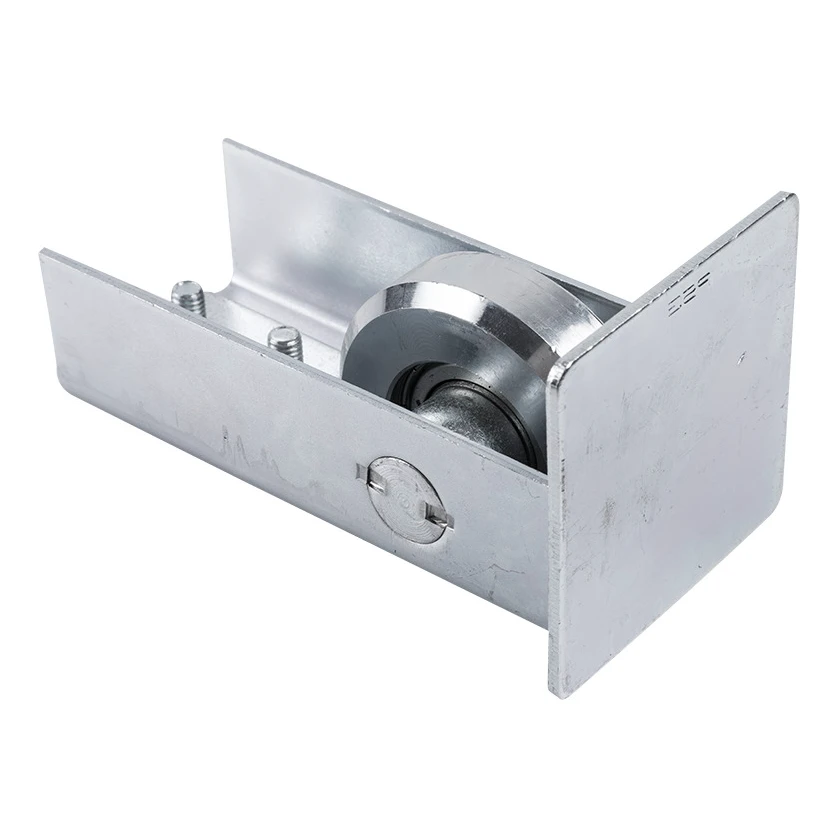

Die Auffangrolle aus Stahl wird am Anfang des Profils des freitragenden Schiebetors montiert. Ihre Aufgabe ist es, das Profil sanft auf die Laufwagen aufzuführen, wenn das Tor geschlossen wird; dadurch werden Stöße deutlich reduziert und die Lebensdauer des gesamten Mechanismus verlängert. Zusätzlich dient sie als Schutz vor Schnee und Eis, die sich im Inneren des Profils ansammeln. Montageschrauben sind im Lieferumfang enthalten. Verzinktes Produkt.

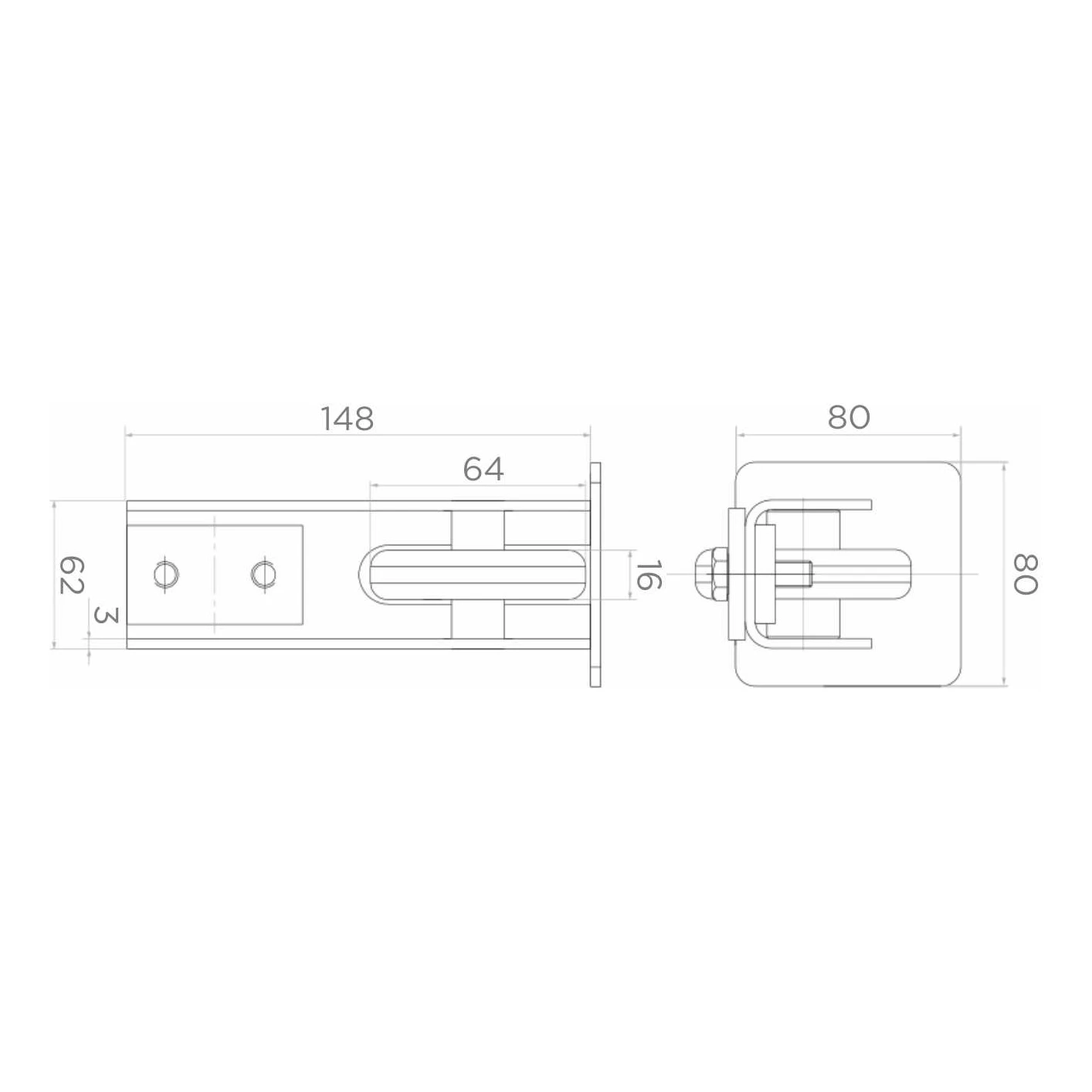

Die technische Zeichnung der Auffangrolle zeigt die Gehäuseabmessungen: Länge 148 mm, Breite 80 mm, Höhe 62 mm (Blechstärke 3 mm). Die Breite der Innenrolle beträgt 64 mm, die Höhe der Achse 16 mm ab der Gehäusebasis.

Lieferumfang

Das Set ist für die fachgerechte Montage freitragender Schiebetore mit Profilen von 80×80×5 mm bestimmt. Alle Stahlelemente sind verzinkt, was Korrosionsbeständigkeit und einen langlebigen Einsatz im Außenbereich gewährleistet. Das Gewicht des gesamten Sets beträgt 17,22 kg.

Technische Daten des Sets
