Noark Anschlussbox mit Überspannungsschutz DC+AC 40A 3-phasig SH-717
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

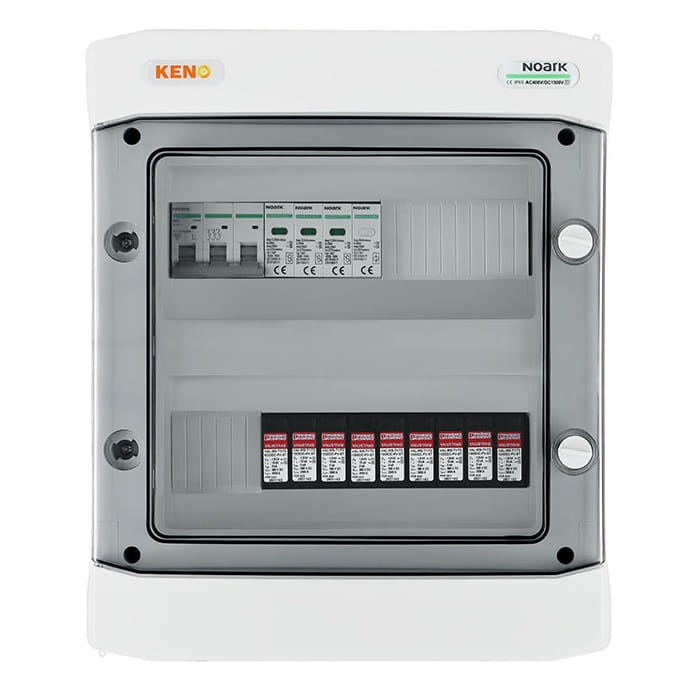

Noark Anschlusskasten mit Überspannungsschutz DC+AC 40A 3-Phasig SH-717
Anschlusskasten mit Überspannungsableiter DC + AC, Typ 1+2, Typ SH-717 DCAC
Der Anschlussverteiler, der für die Versorgung von Photovoltaik-Wechselrichtern vorgesehen ist, bietet nicht nur Schutz vor den Folgen von Kurzschlüssen und Überlastungen, sondern auch vor indirekten und direkten Blitzeinschlägen auf beiden Stromseiten – sowohl Wechsel- als auch Gleichstrom.
Er ist für den Einsatz in geerdeten und isolierten PV-Anlagen konzipiert, und dank der hohen Schutzart IP ist eine Montage im Außenbereich möglich. Die Konstruktion des Verteilers ist für die Aufputzmontage ausgelegt und kann je nach Ausstattung verschiedene Funktionen erfüllen.
- Standardgehäuse, bewährt: Gewährleistet Robustheit und Langlebigkeit, sodass die Verteiler bereit sind, verschiedensten Installationsanforderungen gerecht zu werden.
- Option zur Montage eines Schlüsselschlosses: Bietet eine zusätzliche Sicherheitsebene und beschränkt den Zugang zu den elektrischen Geräten nur auf befugte Personen.
- Transparente Türen: Ermöglichen einen einfachen Zugang zum Inneren des Verteilers sowie eine schnelle visuelle Überprüfung des Gerätezustands, ohne diese öffnen zu müssen.
Grundparameter DC-Seite
| Parameter | Wert |
|---|---|
| Anzahl Eingänge | Ausgänge PV-Strang | 3 | 3 |
| Anzahl | Art Überspannungsableiter DC | Typ | 3 | Phoenix | T1/T2 |
| Art des Anschlusses | Tafel MC4 Stäubli |
Grundparameter AC-Seite
| Parameter | Wert |
|---|---|
| Überspannungsableiter AC | Typ | Noark | T1/T2 |
| Überstromschutzschalter | Noark B40A 3F |
Verwendeter Überspannungsableiter DC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Überspannungsschutz | T1 / T2 |
| Leerlaufspannung UOCSTC | ≤ 975 V DC |
| Maximaler Stoßstrom Imax (8/20) μs | 40 kA |
| Ansprechzeit tA | ≤ 25 ns |
| Prüf-Blitzstoßstrom (10/350) μs, Ladung | 2,5 As |
| Prüf-Blitzstoßstrom (10/350) μs, spezifische Energie | 6,25 kJ/Ω |
| Prüf-Blitzstoßstrom (10/350) μs, Scheitelwert Iimp | 5 kA |
| Gesamtableitstrom Itotal (8/20) μs | 40 kA |
| Gesamtableitstrom Itotal (10/350) μs | 5 kA |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Nenn-Stoßstrom In (8/20) μs | 15 kA |
| Nennlaststrom IL | 80 A |
| Dauerbetriebsstrom ICPV | < 20 μA |
| Maximale Dauerspannung UCPV | 1170 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Schutzpegel Ures | ≤ 3,5 kV (bei In) |
| - | ≤ 2,9 kV (bei 5 kA) |
| - | ≤ 3,2 kV (bei 10 kA) |
| - | ≤ 3,7 kV (bei 20 kA) |
| - | ≤ 4,1 kV (bei 30 kA) |
| - | ≤ 4,6 kV (bei 40 kA) |
| Schutzleiterstrom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Spannungsschutzpegel Up | ≤ 3,5 kV |
| Leistungsaufnahme im Bereitschaftsmodus PC | ≤ 25 mVA |
| Anschlusskonfiguration | Y-Konfiguration |
Verwendeter Überstromschutzschalter (MCB) (1)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark / Ex9BN 3P B40 |
| Nennstrom | 40A; 3-F |
| Nennbetriebsspannung Ue | 230/415 V AC |
| - | 72 V DC pro Pol (1P, 2P) |
| - | 48 V DC pro Pol (3P, 4P) |
| Mindestspannung | 12 V AC/DC |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60898-1 | 6 kV |
| Nenn-Stoßspannungsfestigkeit Uimp gemäß IEC 60947-2 | 6 kV |
| Nennausschaltvermögen Icn gemäß IEC 60898-1 | 6 kA |
| Nennausschaltvermögen Icn gemäß IEC 60947-2 | 10 kA |
| Nenn-Isolationsspannung Ui | 690 V AC |
| Polzahl | 3 |
| Frequenz | 50/60 Hz |
| Charakteristik | B |
| Ausführung gemäß | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische Lebensdauer | 20 000 Schaltzyklen |
| Elektrische Lebensdauer | 10 000 Schaltzyklen |
| Energiebegrenzungsklasse | 3 |
| Gebrauchskategorie | A |
| Speiserichtung | Beliebig (von oben oder von unten) |
Verwendeter Überspannungsableiter AC (SPD)
| Parameter | Wert |
|---|---|
| Hersteller / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Anschluss | L-N/PE N-PE |
| Ausführung gemäß | EN 61643-11 |
| Ableitertyp | Typ 1+2 (Klasse I+II, B+C, T1+T2) |
| Ausführung Einsatz | MOV (Varistor)GDT (Funkenstrecke) |
| Nennspannung Un | 230 V AC |
| Prüf-Referenzspannung UREF | 255 V AC |
| Maximale Dauerspannung Uc | 275 V AC 255 V AC |
| Frequenz f | 25 kA pro Pol 50 kA pro Pol |
| Spezifische Energie W/R | 156.25 kJ/Ω |
| Maximaler Impulsstrom Iimp (10/350 μs) | 12.5 kA pro Pol 50 kA pro Pol |
| Maximaler Stoßstrom Imax (8/20 μs) | 50 kA pro Pol |
| Spannungsschutzpegel Up für Strom In | 1.5 kV 1.5 kV |
| Spannungsschutzpegel Up für Strom Imax | 1.8 kV 1.5 kV |
| Spannungsschutzpegel Up für 5 kA (8/20 μs) | 1 kV |
| N-PE Folgestromlöschvermögen Ifi | 100 A |
| Ansprechspannung | 335 V |
| 200 ms | 335 V 1200 V |
| Ableitstrom IPE bei UREF | ≤ 1 mA |
| Ableiterspannung bei Strom 1mA | 387 - 473 V |
| Ansprechzeit | ≤ 25 ns ≤ 100 ns |
| Maximale Vorsicherung | 160 A gG |
| Kurzschlussfestigkeit | 50kA |
| Kurzschlussfestigkeit ISCCR | 10kA |
| Stromfaktor k | 1kA |
| Typ des NS-Systems | TN-S, TT (3+1) |
