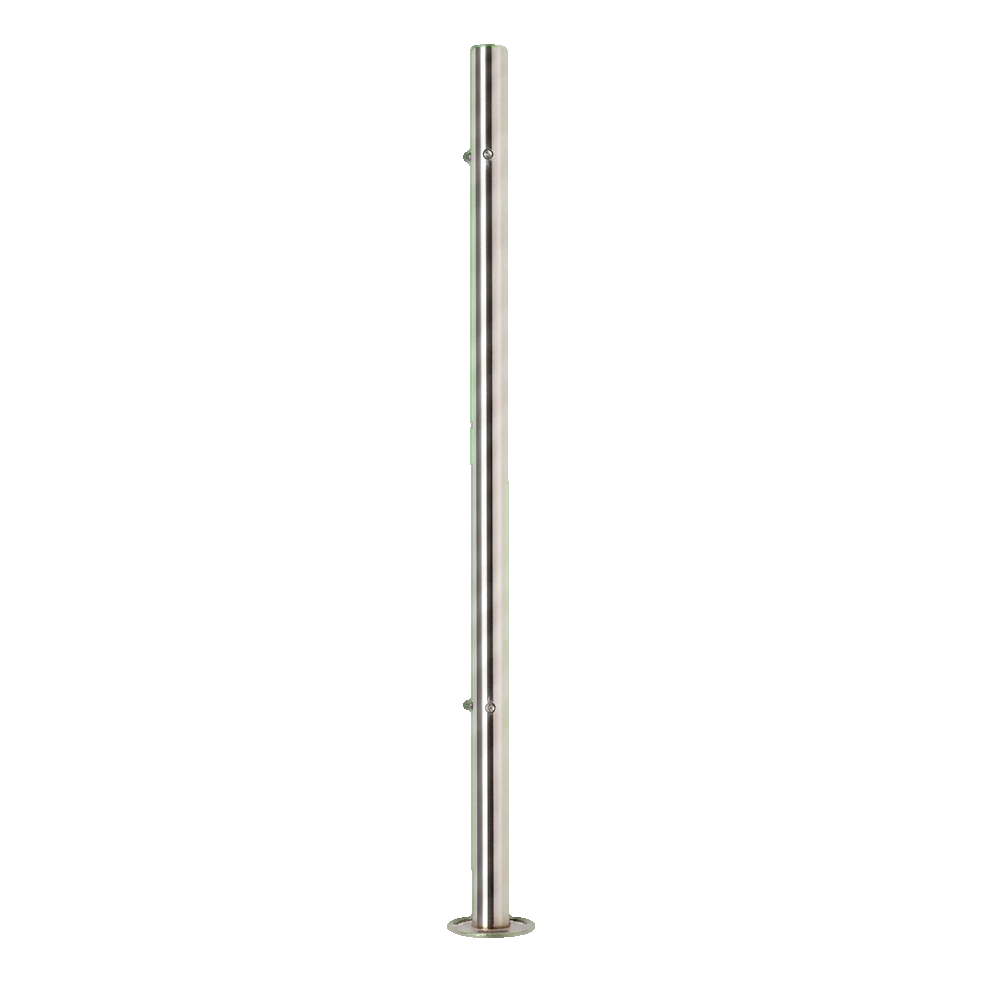

PINOX – Ecksteher für Balustrade ø 42,4 mm h981 mm Edelstahl AISI 304 satiniert
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
0
Beschreibung
PINOX – Ecksteher für Balustrade ø 42,4 mm h981 mm Edelstahl AISI 304 satiniert
Der Ecksteher PINOX ist ein professionelles Bauelement für Balustraden, entwickelt für die Bodenmontage. Gefertigt aus Edelstahl AISI 304 mit satinierter Oberfläche, bietet er hohe Korrosionsbeständigkeit und ein elegantes Erscheinungsbild, das sich sowohl in Innenräumen als auch in Außenbereichen bewährt.

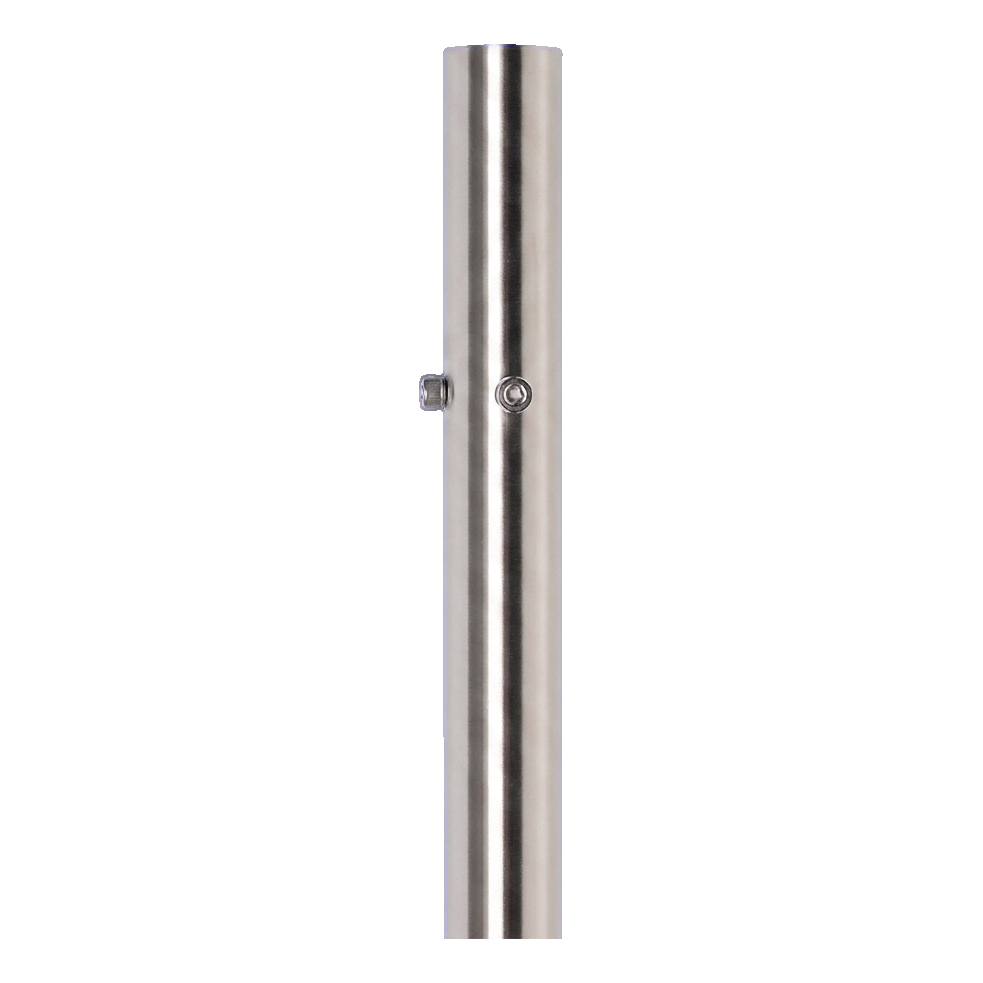

Der Steher ist mit 4 präzise gegewindeten M8-Bohrungen ausgestattet, die in zwei Paaren im 90°-Winkel angeordnet sind und eine stabile Befestigung von Halterungen für Füllstäbe oder Rohre der Balustrade ermöglichen. Die angeschweißte Montageplatte mit einem Durchmesser von ø100 mm und drei Langlöchern gewährleistet eine sichere und dauerhafte Befestigung am Untergrund. Der Steher ist kompatibel mit dem Standard-Balustradensystem 42,4 mm.
Technische Spezifikation
- Typ: Eck-, unbewehrt
- Material: Edelstahl AISI 304
- Ausführung: satiniert
- Rohrdurchmesser: ø42,4 mm
- Rohrwandstärke: 2 mm
- Gesamthöhe: 981 mm
- Montagebohrungen: 4 Stk. mit Gewinde M8 (2 Paare zu je 2 Bohrungen im 90°-Winkel)
- Abstand der Paare vertikal: 610 mm
- Abstand oberes Paar von der Spitze: 121 mm
- Abstand unteres Paar von der Grundplatte: 250 mm
- Befestigung: am Boden
- Gewicht: 2,1 kg
- EAN: 5903313205498

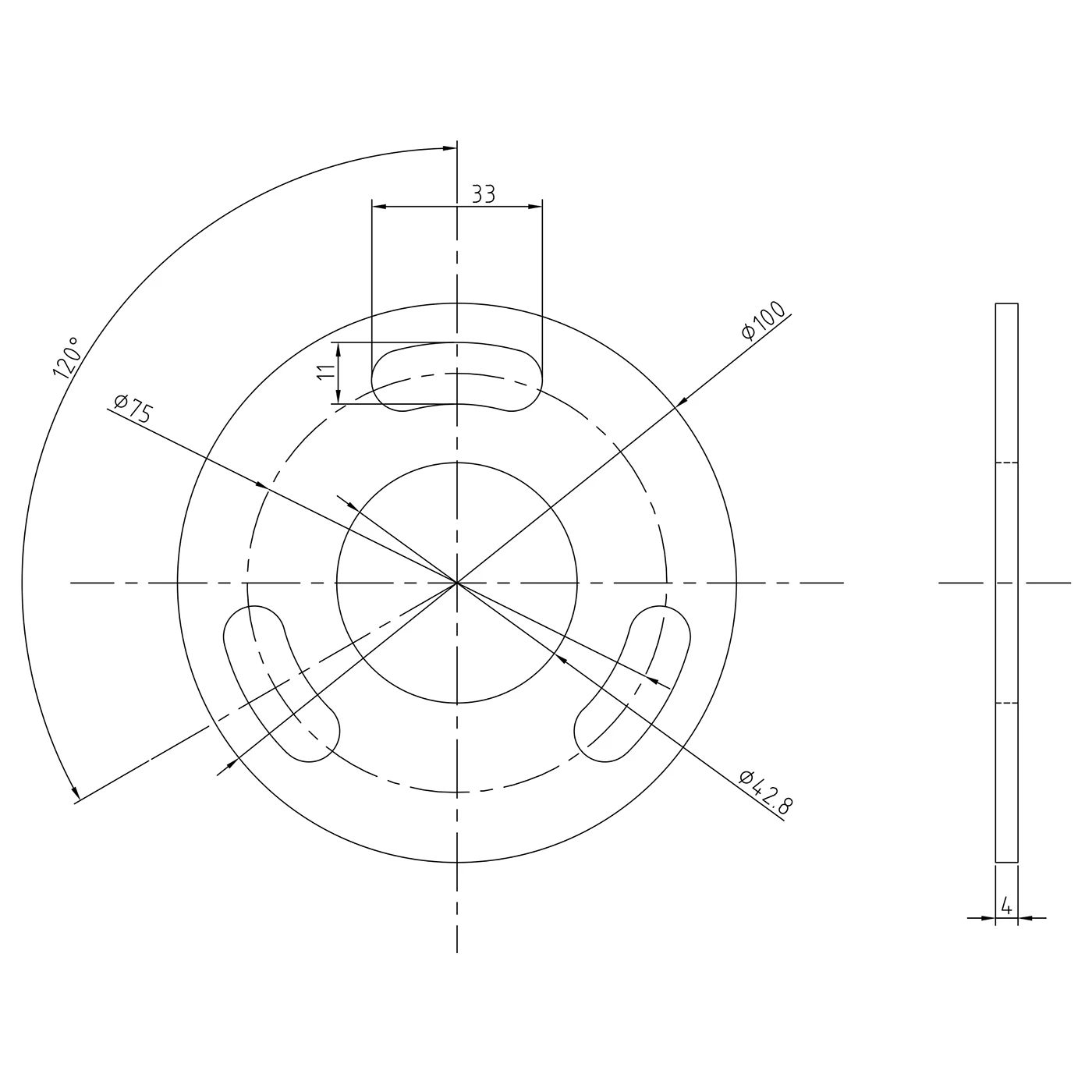

Abmessungen der Montageplatte (Kragen)
- Außendurchmesser Grundplatte: ø100 mm
- Durchmesser Zentralbohrung: ø42,8 mm
- Dicke Grundplatte: 4 mm
- Montagebohrungen: 3 Langlöcher (33 × 11 mm) auf Teilkreis ø75 mm, angeordnet im 120°-Abstand

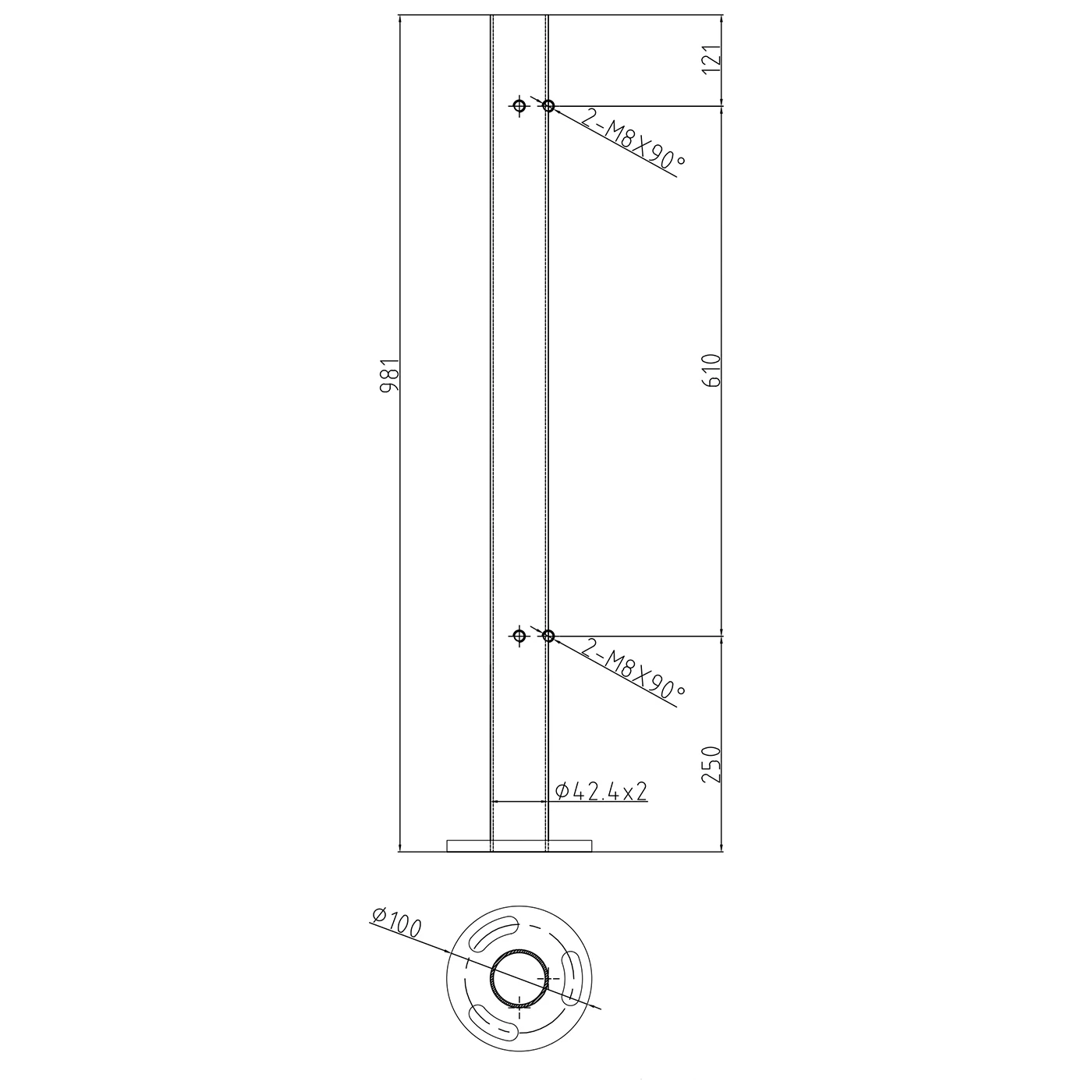

Stehe-Abmessungen — technische Zeichnung
Die Zeichnung zeigt die Anordnung der M8-Gewindebohrungen am Steher sowie die wichtigsten vertikalen Abmessungen. Die Bohrungen sind in zwei Paaren angeordnet — das obere Paar befindet sich 121 mm von der Spitze, das untere 250 mm von der Grundplatte, der Abstand zwischen den Paaren beträgt 610 mm. Das Rohr mit dem Querschnitt ø42,4 × 2 mm ist an die Grundplatte mit dem Durchmesser ø100 mm angeschweißt.
Anwendung und Pflege
Der Ecksteher PINOX ist hauptsächlich für den Innenbereich bestimmt — Treppenhäuser, Zwischengeschosse, Galerien oder Geschäftsgebäude. Er kann auch im Außenbereich bei entsprechender regelmäßiger Wartung eingesetzt werden. Nicht empfohlen wird die Montage in unmittelbarer Nähe von Schwimmbädern, Schwimmhallen oder in Bereichen, die intensiver Meersalzeinwirkung ausgesetzt sind.
Die Langlöcher in der Grundplatte erleichtern die präzise Ausrichtung des Stehers während der Montage, und der angeschweißte Kragen eliminiert die Notwendigkeit zusätzlicher Adapter — eine direkte Verschraubung am Untergrund genügt. Dadurch ist die Installationszeit erheblich kürzer, was sich in höherer Effizienz des Montageteams niederschlägt.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
