PSG Dorn mit Platte 60×60 mm – unteres Scharnier für Flügeltor
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

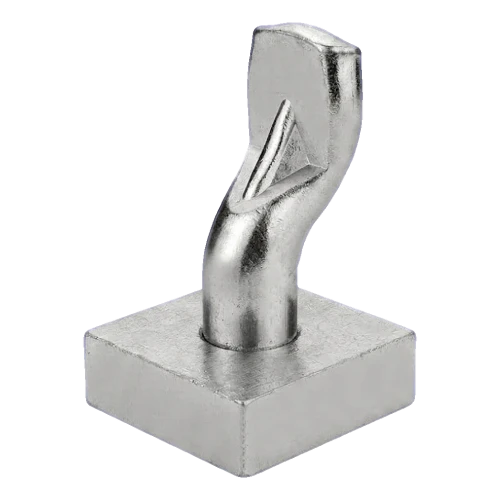

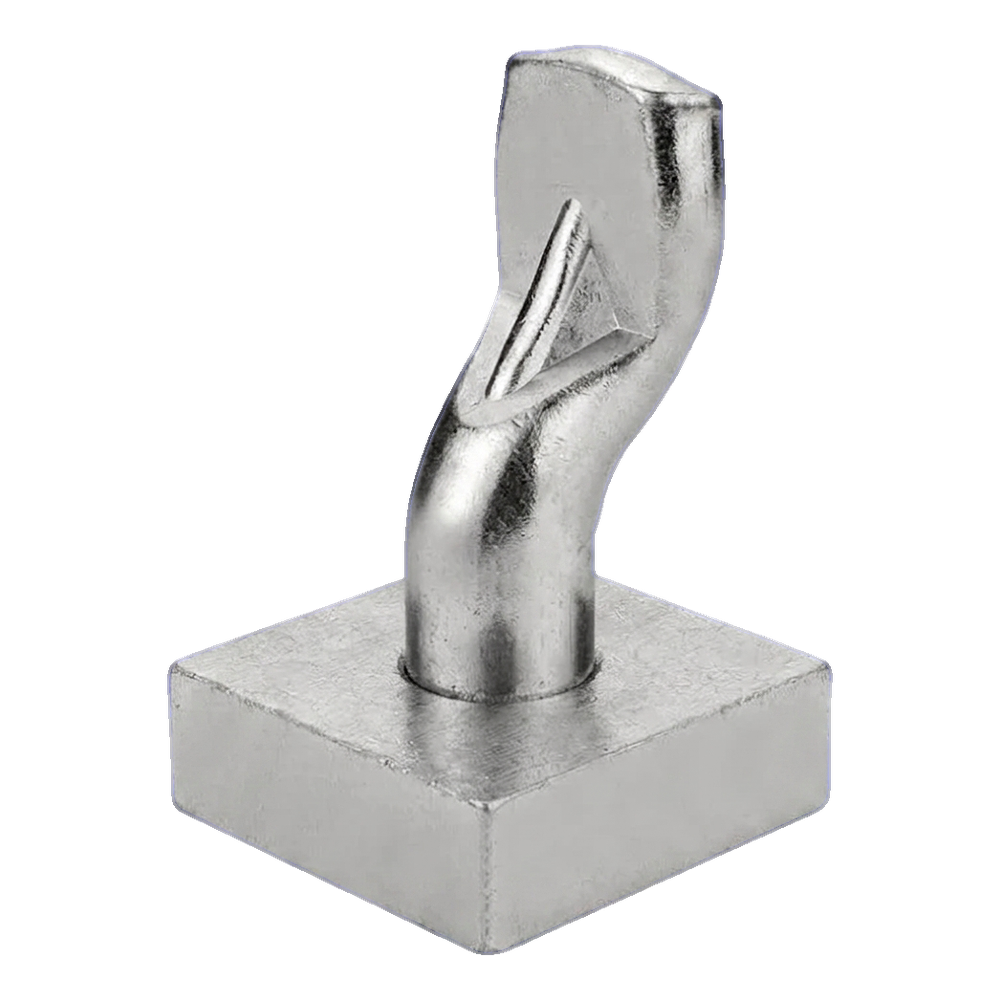

PSG Dorn mit Platte 60×60 mm – unteres Scharnier für Flügeltor
PSG Dorn mit Platte (30) ist ein stählernes unteres Scharnier für die Montage von Flügeltoren. Das Element besteht aus einem Dorn, der in der Hülse des oberen Scharniers eingesetzt wird, und einer quadratischen Montageplatte, die an der Torbasis befestigt wird. Die solide, einteilige Stahlkonstruktion gewährleistet hohe Tragfähigkeit und Langlebigkeit auch bei intensivem Gebrauch.
Die zulässige Belastung des Scharnierpaares (oberes + unteres) bei einem Torflügel mit einer Länge von 2 m beträgt 150 kg, was eine sichere Aufhängung schwerer Flügel mit Vollausfüllung oder Paneelen ermöglicht. Der Dorn wird von unten montiert – die Platte bildet eine stabile Basis, und der profilierte Zapfen mit Nut gewährleistet eine sichere Einsetzung und freie Drehung des Flügels.

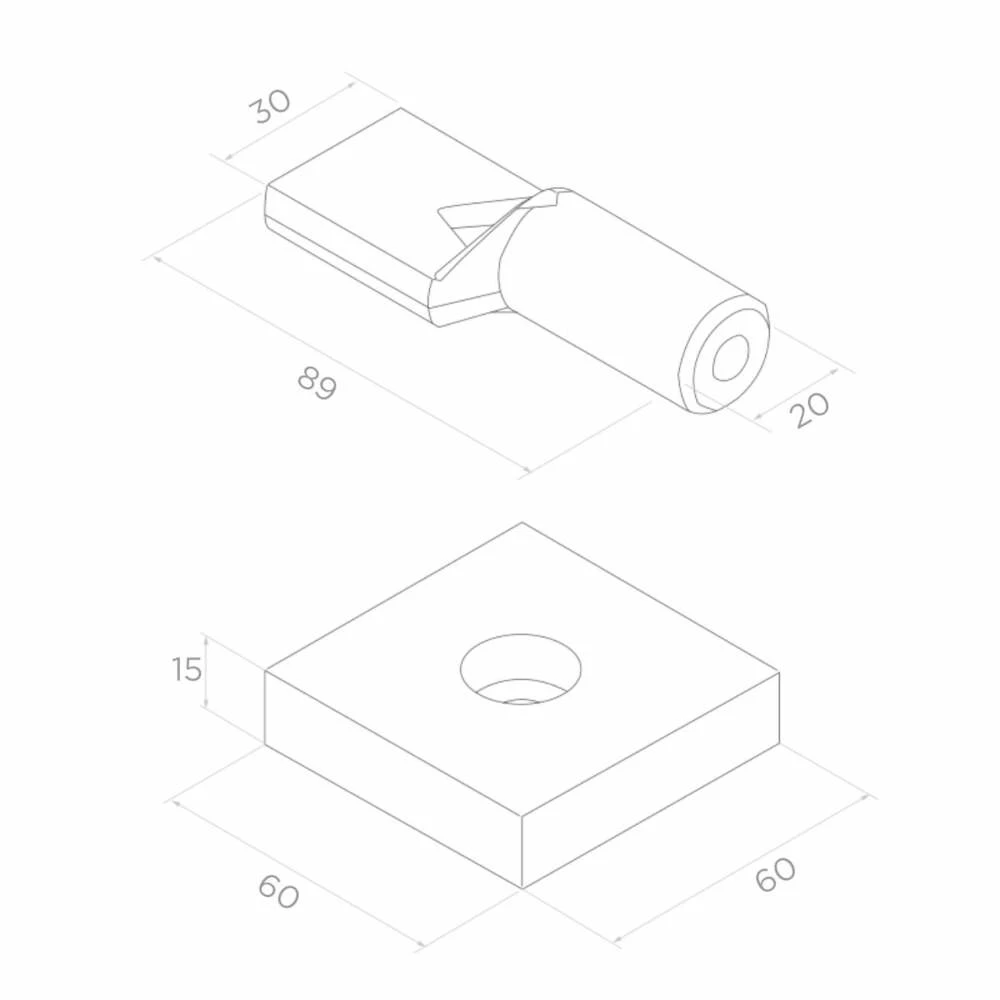

Abmessungen und technische Parameter
- Gesamtlänge des Dorns: 89 mm
- Breite des Dornkopfes: 30 mm
- Durchmesser des zylindrischen Dornteils (Drehachse): Ø20 mm
- Abmessungen der Montageplatte: 60 × 60 mm
- Dicke der Montageplatte: 15 mm
- Material: Stahl
- Gewicht: 0,59 kg
- Zulässige Belastung des Scharnierpaares (2 m Flügel): 150 kg
- EAN: 5901289676243
- Hersteller: PSG
Anwendung und Montage
Der Dorn mit Platte ist das untere Element des Flügeltorscharniers. Die Platte wird mit Schrauben am Pfosten oder an der Zaunbasis befestigt (zentrales Loch in der Platte), und der Dorn bildet die Achse, um die sich der Torflügel dreht. Das Produkt ist für die Verwendung in Kombination mit einem entsprechenden oberen Scharnier bestimmt – zusammen bilden sie ein komplettes Scharniersystem für einen Flügel. Dank der massiven Konstruktion und einfachen Geometrie ist die Montage schnell und erfordert keine Spezialwerkzeuge, was sich in einer kürzeren Realisierungszeit des Auftrags auf der Baustelle niederschlägt.
Technische Daten
| Durchmesser | 20 |
| Montageart | Zum Einmauern |
| Material | Stahl |
