PSG Halterung für Schiebetor-Auflaufgriff selbsttragend 130×75 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
PSG Halterung für Schiebetor-Auflaufgriff selbsttragend 130×75 mm

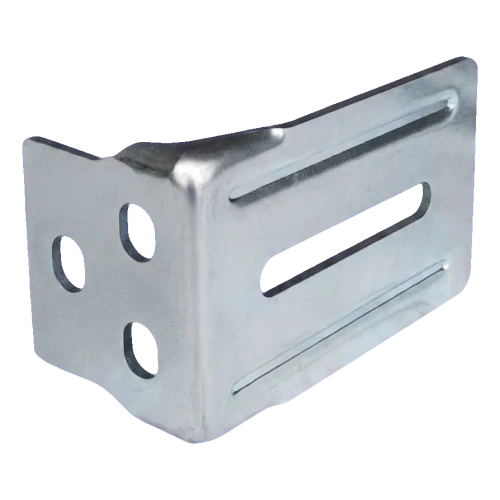

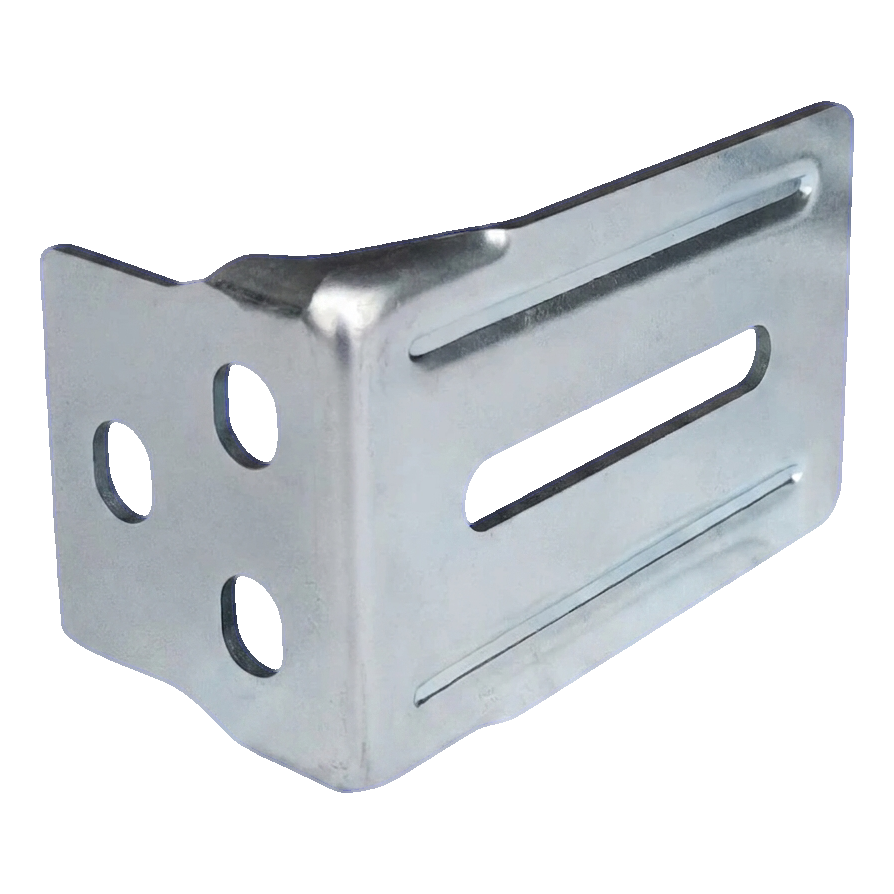

Die Halterung für Auflaufgriff PSG ist ein Stahlwinkel für die seitliche Montage der Auflaufbuchse bei selbsttragenden Schiebetoren. Dank der soliden Konstruktion aus 3 mm starkem Stahlblech gewährleistet sie eine stabile und dauerhafte Befestigung des Auflaufmechanismus — eines zentralen Elements für das ordnungsgemäße Schließen des Schiebetors.
Die Halterung hat L-Form und ist sowohl am vertikalen als auch horizontalen Flansch mit Langlöchern ausgestattet, was eine präzise Positionsregulierung des Auflaufgriffs während der Montage ermöglicht. Die runden Löcher an der vertikalen Wand dienen der zusätzlichen Befestigung. Diese Konstruktion ermöglicht Installationsunternehmen eine schnelle Montage mit Einstellmöglichkeit ohne die Notwendigkeit neuer Bohrungen.

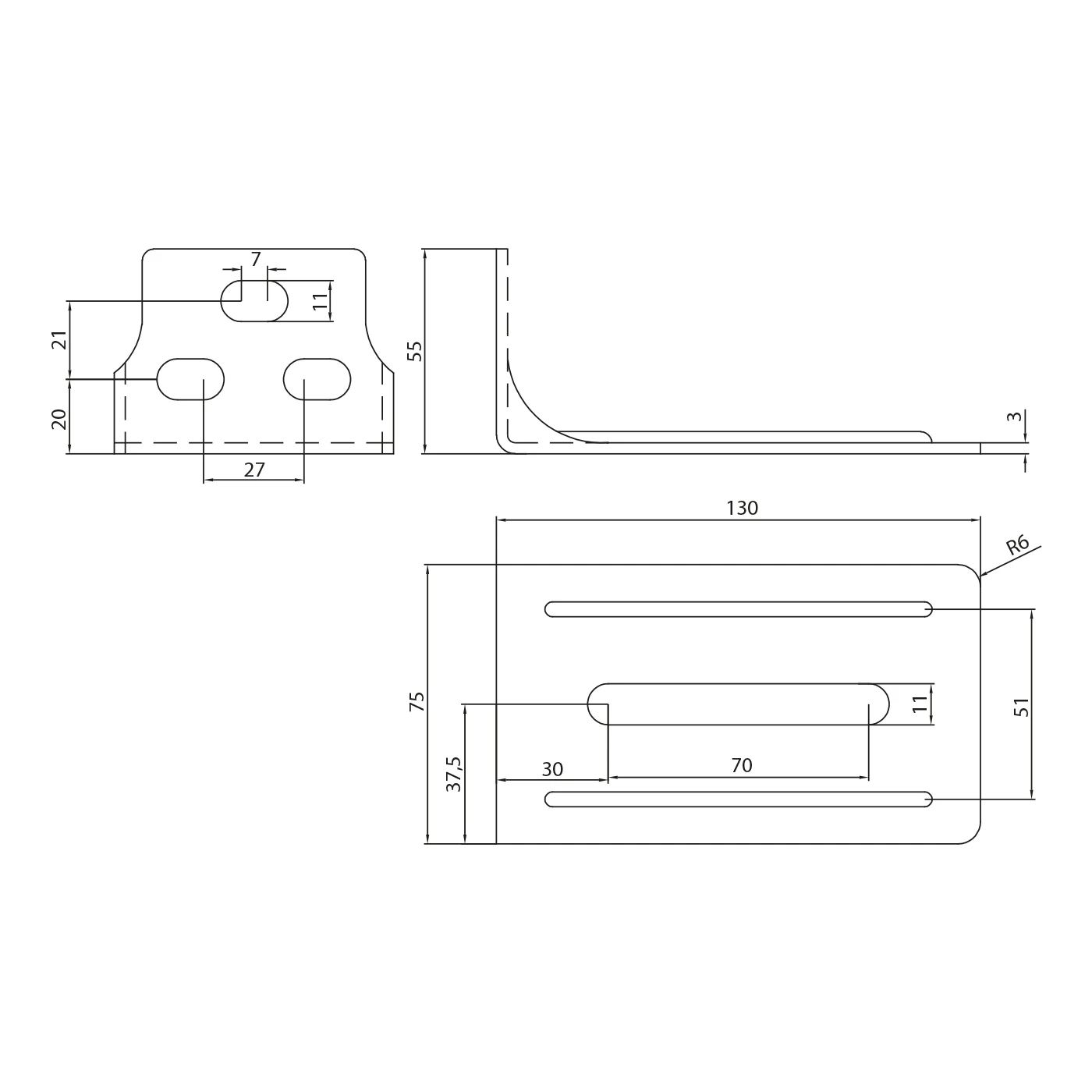

Abmessungen und technische Spezifikation
- Länge des horizontalen Flansches (L): 130 mm
- Breite der Halterung: 75 mm
- Höhe des vertikalen Flansches (H): 55 mm
- Blechstärke: 3 mm
- Eckenradius: R6
- Langlöcher (Regulierung): 11 mm Breite
- Länge des mittleren Langlochs (horizontaler Flansch): 70 mm
- Achsabstand der Langlöcher (horizontaler Flansch): 51 mm
- Lochabstand (vertikaler Flansch): 27 × 21 mm
- Material: verzinkter Stahl
- Gewicht: 0,28 kg
- EAN: 5901289670272
- Hersteller: PSG
Anwendung und Montage
Die Halterung wird seitlich an den Pfosten oder die Tragkonstruktion des Tors montiert. Der vertikale Flansch mit runden Löchern und Langlöchern dient zur Verschraubung der Halterung am Untergrund, während am horizontalen Flansch der Auflaufgriff (Auflaufbuchse) befestigt wird. Die Langlöcher ermöglichen einen Regulierungsbereich in drei Achsen, was eine präzise Positionierung der Auflaufrolle relativ zur Führungsschiene des selbsttragenden Schiebetors ermöglicht.
Das Element ist für PSG selbsttragende Schiebetorsysteme konzipiert — garantiert vollständige Kompatibilität mit den Auflaufgriffen dieses Herstellers.
