PSG Schild für verstellbares Scharnier M12 75×55 mm – Edelstahl AISI 304
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

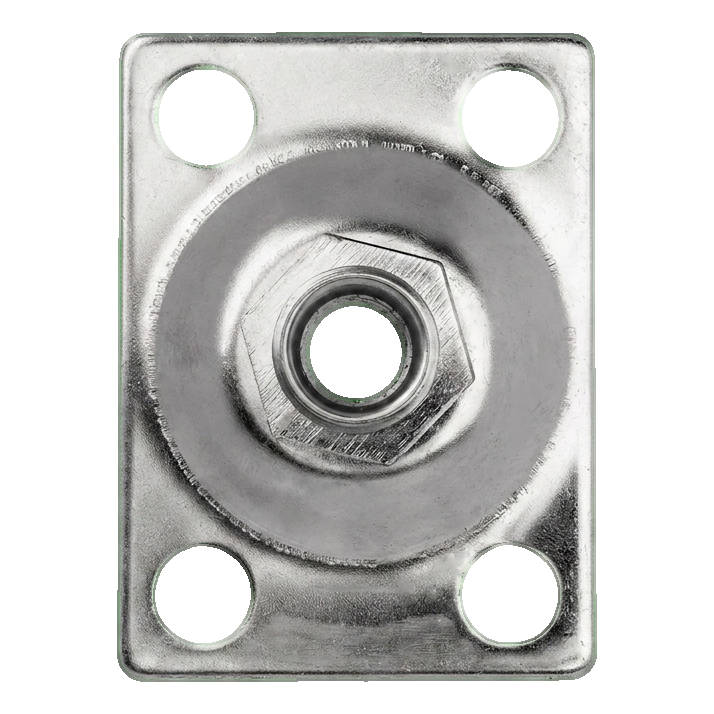

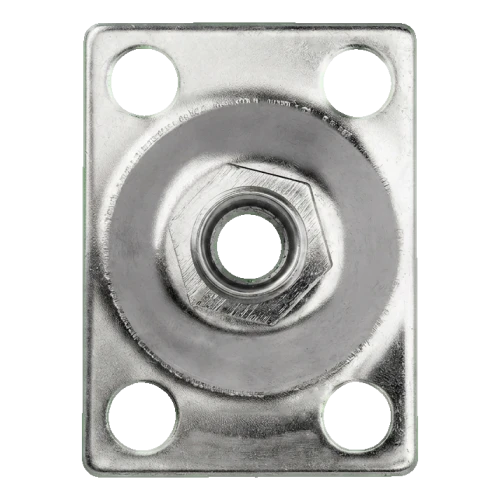

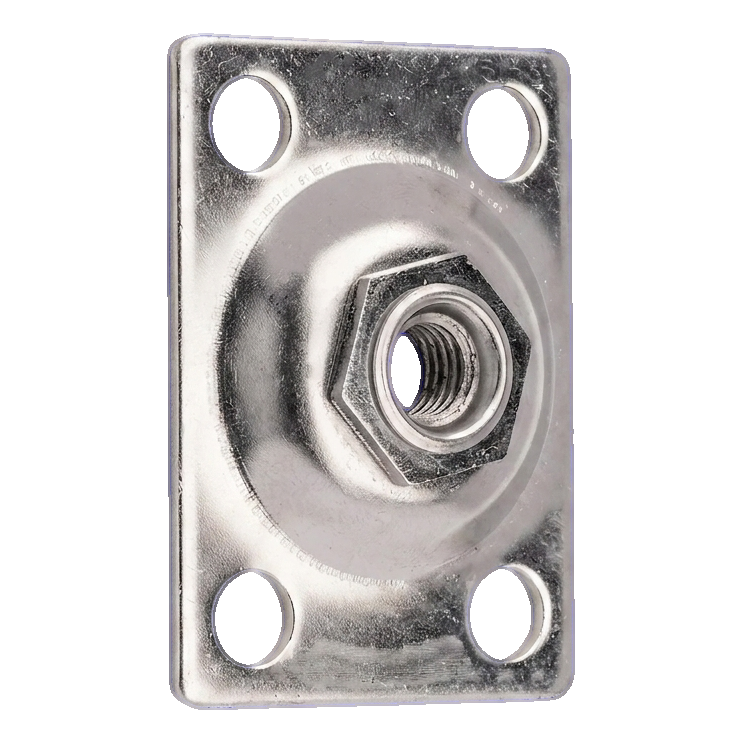

PSG Schild für verstellbares Scharnier M12 75×55 mm – Edelstahl AISI 304
PSG Schild für verstellbares Scharnier M12 ist eine robuste Montageplatte aus Edelstahl AISI 304, die zur Befestigung von verstellbaren Scharnieren mit M12-Gewinde bestimmt ist. Die universelle Konstruktion mit vier Montagebohrungen und roher Oberfläche macht dieses Element ideal für den Bau von Geländern, Gartentoren, Toren und anderen Außenkonstruktionen, die eine dauerhafte und korrosionsbeständige Verbindung erfordern.
Durch die Verwendung von Edelstahl AISI 304 bildet das Schild an der Oberfläche eine schützende Chromoxidschicht, die effektiv das Rosten verhindert, auch bei hoher Feuchtigkeit, wechselnden Temperaturen und atmosphärischen Verschmutzungen. Dies ist die ideale Lösung für Außenanwendungen, wo die Haltbarkeit und Zuverlässigkeit der Montageelemente entscheidend für die Sicherheit der gesamten Konstruktion sind.

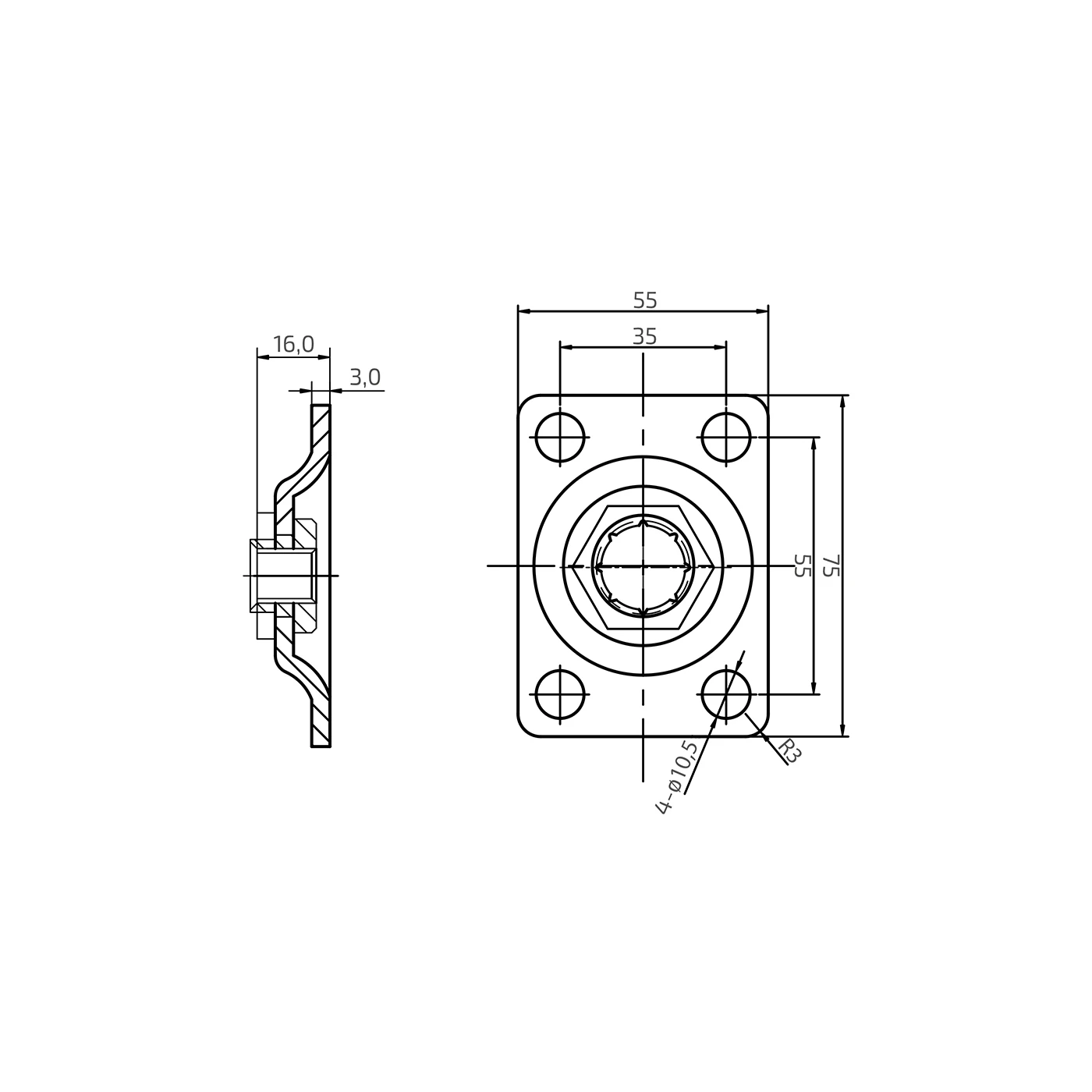

Abmessungen und technische Spezifikation
- Plattenabmessungen: 75 × 55 mm
- Blechstärke: 3,0 mm
- Gesamttiefe (mit Mutter): 16,0 mm
- Lochabstand Montage (vertikal): 55 mm
- Lochabstand Montage (horizontal): 35 mm
- Anzahl Montagebohrungen: 4
- Bohrungsdurchmesser: Ø10,5 mm
- Eckenradius: R3
- Zentralgewinde: M12
- Material: Edelstahl AISI 304
- Oberfläche: roh
- Typ: universal
- Gewicht: 0,13 kg
- EAN: 5903313205801
Anwendung und Montage
Das Schild wird mit vier Schrauben durch Bohrungen mit 10,5 mm Durchmesser befestigt, die im Abstand von 35 × 55 mm angeordnet sind. Das zentrale M12-Gewinde ermöglicht das schnelle Einschrauben des verstellbaren Scharnierstiftes, was eine präzise Justierung der Position des Tor- oder Gartentor-Flügels ermöglicht. Die universelle Konstruktion bedeutet, dass das Schild sowohl für die linke als auch für die rechte Montage geeignet ist – ohne separate Varianten bestellen zu müssen.
Die rohe Oberfläche des Edelstahls ermöglicht die Anpassung der Oberflächenbehandlung an individuelle Projektanforderungen – das Element kann im rohen Zustand belassen, poliert oder mit einer zusätzlichen Schutzschicht versehen werden. Für Installationsteams bedeutet dies volle Flexibilität und die Möglichkeit, das Aussehen an die übrigen Geländer- oder Zaunelemente anzupassen.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
