PSG Stahlanker M20 Ø 27 L-160 mit verstellbarem Scharnier und Rosette
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung

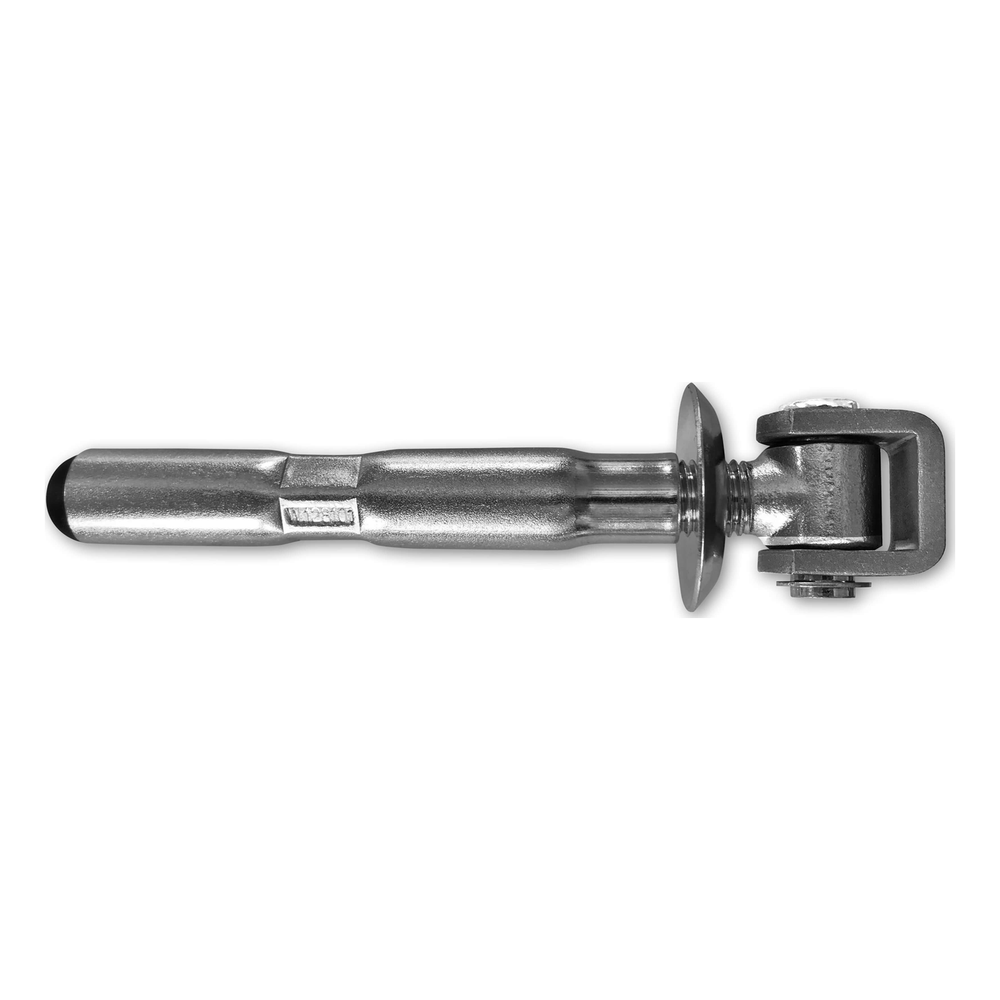

PSG Stahlanker M20 Ø 27 L-160 mit verstellbarem Scharnier und Rosette
Stahlanker M20 mit verstellbarem Scharnier und Rosette ist ein kompletter Montagesatz zur Befestigung von Tor- und Türscharnieren in Beton-, Stein- oder Klinkerstützen. Dank der speziell profilierten Verengung für Chemikaliendübel-Anwendung ist die Montage schnell, sicher und dauerhaft — ohne die Notwendigkeit, den Anker im nassen Verfahren zu vermauern.
Das Set enthält einen Anker mit einer Länge von 160 mm und einem Durchmesser von Ø 27 mm mit Innengewinde M20 sowie ein komplettes verstellbares Scharnier M20 mit Rosette. Der Verstellbereich des Scharniers beträgt 40–65 mm, was eine präzise Einstellung der Position des Tor- oder Türflügels nach der Ankermontage ermöglicht. Die Rosette mit einem Durchmesser von 58 mm verdeckt den Befestigungspunkt und verleiht der Installation ein ästhetisches, fertiges Aussehen.

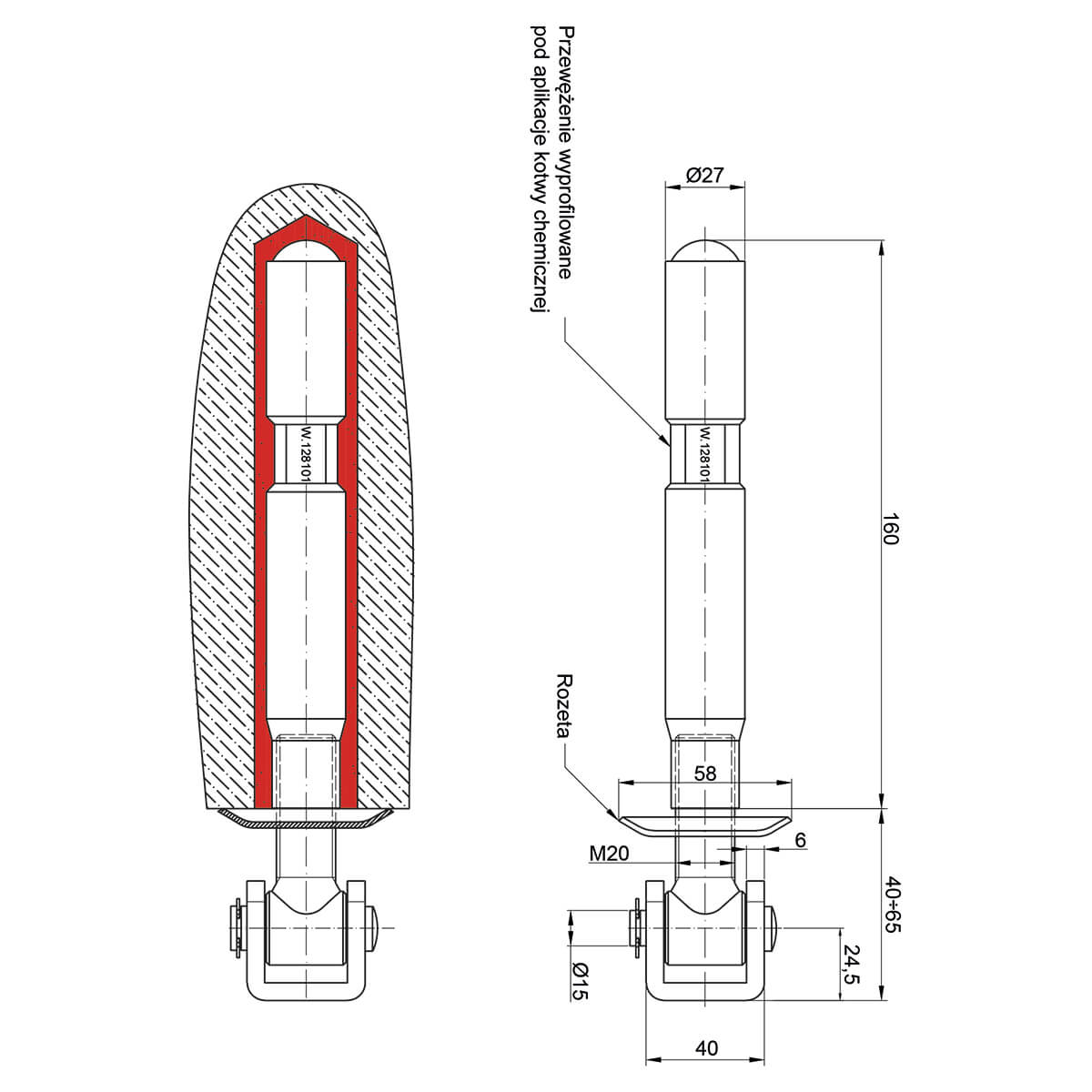

Abmessungen und technische Parameter
- Hersteller: PSG
- Innengewinde: M20
- Ankerkörperdurchmesser: Ø 27 mm
- Ankerkörperlänge: 160 mm
- Gesamtlänge des Sets: 225 mm
- Rosettendurchmesser: 58 mm
- Rosettendicke: 6 mm
- Scharnier-Verstellbereich: 40–65 mm
- Scharnierbolzendurchmesser: Ø 15 mm
- Scharnieraugbreite: 40 mm
- Scharnierauhöhe: 24,5 mm
- Material: Stahl
- Gewicht: 0,62 kg
- EAN: 5901431941274
Anwendung und Montage
Der Anker ist zum Einmauern oder Einkleben in Zaunstützen — Beton-, Stein- oder Klinker — bestimmt. Die Verengung am Ankerkörper ist so profiliert, dass sie eine optimale Verbindung mit Chemikaliendübel gewährleistet, was eine hohe Tragfähigkeit und Widerstandsfähigkeit gegen dynamische Belastungen garantiert, die typisch für Tor- und Türflügel sind. Die Rosette, die die Montagestelle abdeckt, sorgt für einen sauberen, professionellen optischen Effekt.
Die Scharnier-Verstellung im Bereich 40–65 mm ermöglicht die Korrektur der Flügelposition ohne Demontage des Ankers, was die Ausbauarbeiten auf der Baustelle erheblich beschleunigt und die Notwendigkeit einer erneuten Befestigung des Elements bei geringfügigen Maßabweichungen der Stütze eliminiert.
Technische Daten
| Gewindeart | M20 |
| Montageart | Zum Einmauern |
| Material | Stahl |
