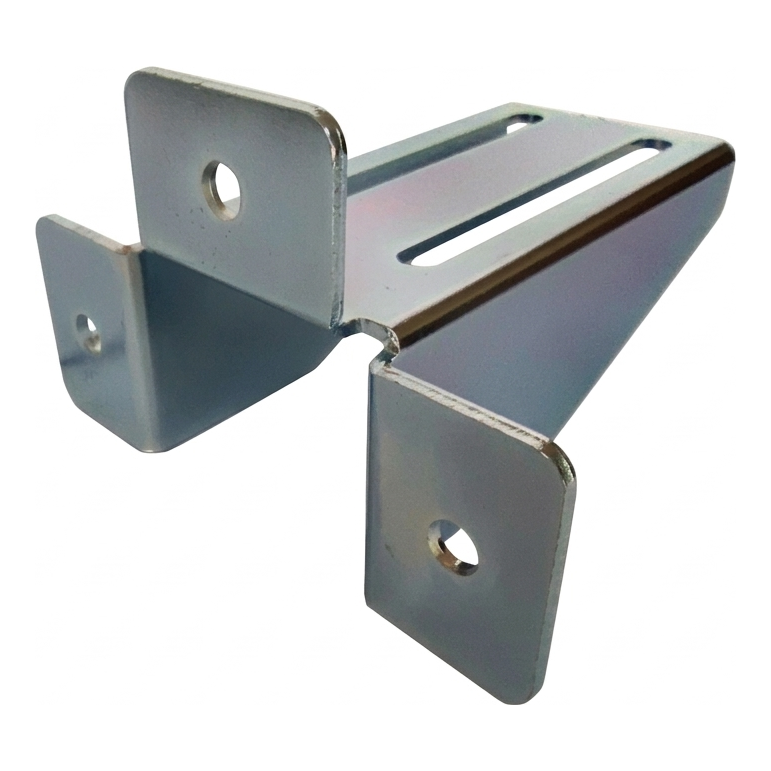

PSG Tragarm für Schiebetorrolle – seitliche Montage, Stahl
Der PSG Tragarm für Schiebetorrolle ist ein Stahl-Konstruktionselement für die seitliche Montage der Rollenbuchse bei freitragenden Schiebetoren. Dank der soliden Konstruktion aus 4 mm starkem Stahlblech und präzisen Befestigungsbohrungen gewährleistet er eine dauerhafte und stabile Befestigung der Rolle an Pfosten oder Wand. Das Produkt verkürzt die Montagezeit — die Langlöcher ermöglichen eine Positionsverstellung ohne erneutes Bohren.
Der Tragarm ist ein unverzichtbares Element in Schiebetor-Systemen, wo die Rolle seitlich und nicht von oben montiert werden muss. Er bewährt sich überall dort, wo die Pfosten- oder Wandkonstruktion ein Absetzen der Rollenbuchse von der Montagefläche erfordert — die Ausladung von 175 mm gewährleistet den entsprechenden Abstand.

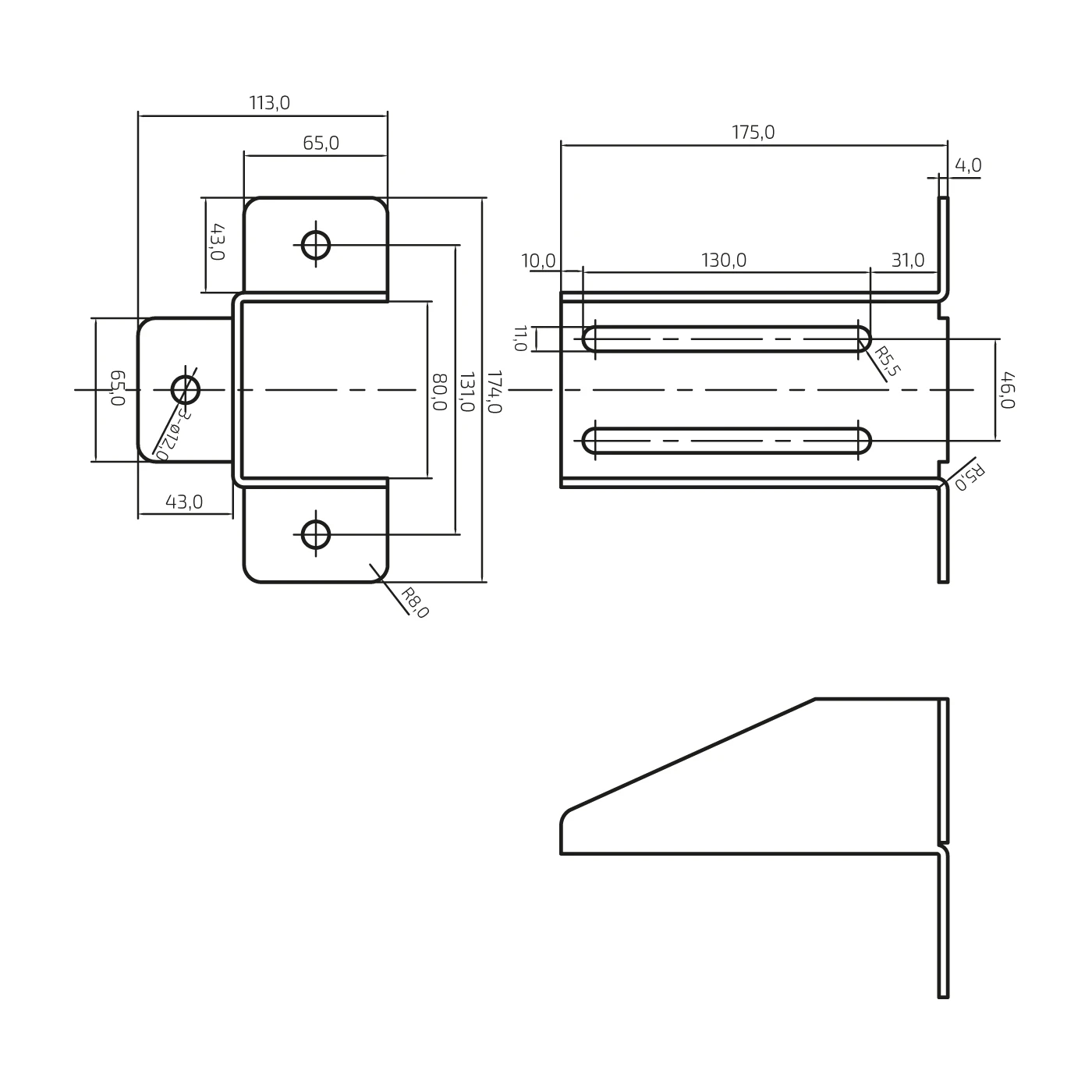

Gesamtabmessungen
- Gesamthöhe: 174 mm
- Gesamtbreite: 113 mm
- Länge (Ausladung von Wand): 175 mm
- Korpushöhe: 80 mm
- Blechstärke: 4 mm
- Gewicht: 1,156 kg
Befestigungs- und Verstellbohrungen
- Befestigungsbohrungen: 3 × ⌀12 mm (an seitlichen Flanschen)
- Teilung der Befestigungsbohrungen (vertikal): 131 mm
- Langlöcher: Länge 130 mm, Breite 11 mm
- Teilung der Langlöcher (vertikal): 46 mm
- Abstand Langloch von Vorderkante: 10 mm
- Abstand Langloch von Hinterkante: 31 mm
- Rundungsradius Langloch: R5,5
Befestigungsflansche
- Abmessungen seitliche Flansche: 65 × 43 mm
- Abmessungen vorderer Flansch: 65 × 43 mm
- Kantenrundungsradius: R8
- Biegeradius: R5
Material- und Identifikationsdaten
- Material: Stahlblech
- Hersteller: PSG
- EAN: 5903313203593
Der Tragarm eignet sich für die Montage sowohl an Stahl- als auch an Betonpfosten. Die Langlöcher ermöglichen eine präzise horizontale Positionsverstellung der Rollenbuchse, was besonders nützlich bei der Korrektur der Torachse nach dem Setzen der Pfosten ist. Drei runde Bohrungen ⌀12 mm an den Flanschen gewährleisten eine sichere Verankerung des Elements am Untergrund.
