PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Produkt nicht verfügbar
Zur Wunschliste hinzufügen
Beschreibung
PSG verstellbares Torscharnier M14 mit Schild 115×40 mm und Platte 75×55 mm
Verstellbares Torscharnier PSG mit Schraube M14 für die Montage von Flügeltoren. Durch die Verstellmutter ermöglicht es eine schnelle Korrektur der Flügelstellung ohne Demontage – sowohl direkt nach der Installation als auch während des Betriebs. Dies ist besonders wichtig bei saisonalen Temperaturänderungen, wenn sich Metall zusammenzieht oder ausdehnt und Durchhängen oder Verklemmen der Konstruktion verursacht.
Die Stahlkonstruktion mit galvanischer Beschichtung gewährleistet hohe Korrosionsbeständigkeit und Haltbarkeit unter Außenbedingungen. Die maximale Belastung des Torflügels beträgt 80 kg, wodurch sich das Scharnier für typische Flügeltore bei Grundstücks- und Industrieeinzäunungen eignet.

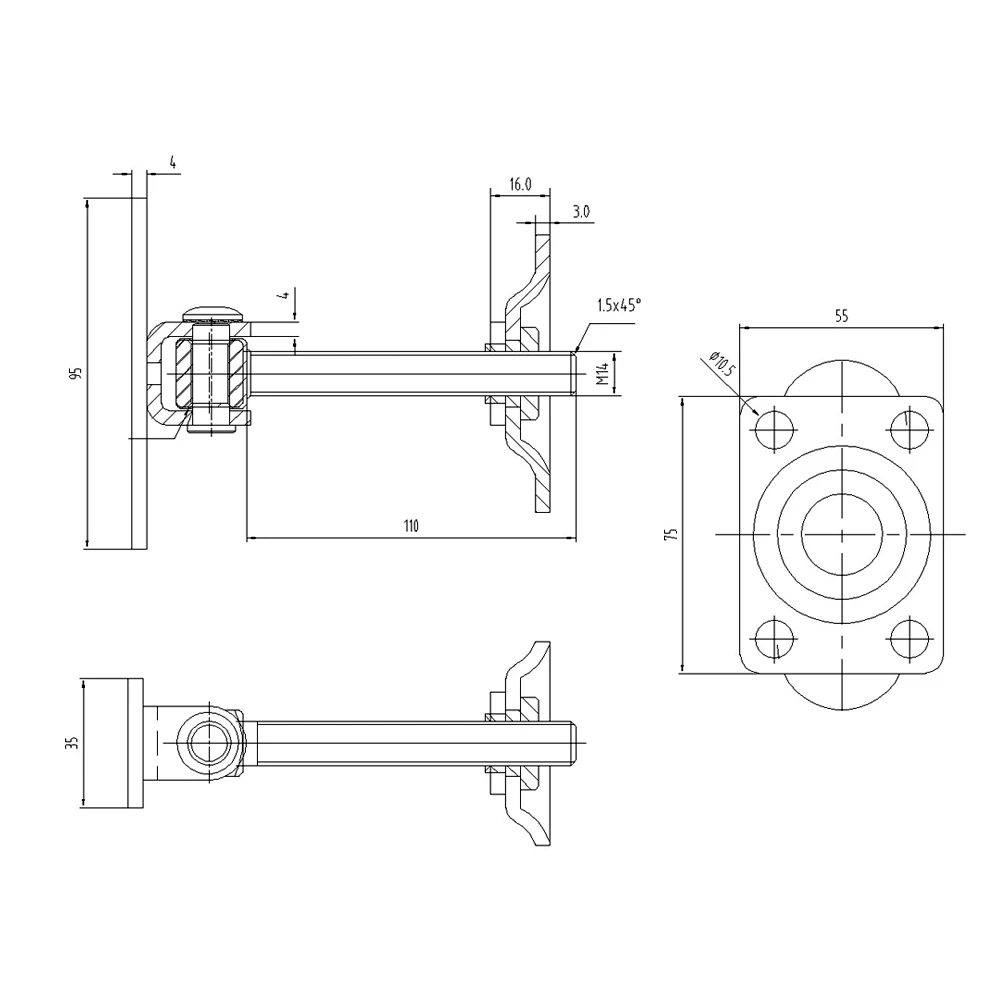

Technische Parameter
- Gewinde: M14
- Schraubenlänge (Arbeitsteil): 110 mm
- Gesamtlänge: 180 mm
- Schildabmessung (Befestigungsplatte am Pfosten): 115 × 40 mm
- Plattenabmessung (Montageplatte): 75 × 55 × 3 mm
- Lochabstand der Montagelöcher der Platte: 75 × 55 mm
- Durchmesser der Montagelöcher: Ø10,5 mm (4 Stk.)
- Höhe des U-Halters (Bolzen): 95 mm
- Breite des U-Halters: 35 mm
- Materialstärke des U-Halters: 4 mm
- Dicke der Verstellmutter: 16 mm
- Fase am Stiftende: 1,5 × 45°
- Maximales Gewicht des Torflügels: 80 kg
- Material: Stahl mit galvanischer Beschichtung
- Gewicht: 0,42 kg
- EAN: 5903313203005
Aufbau und Funktionsweise

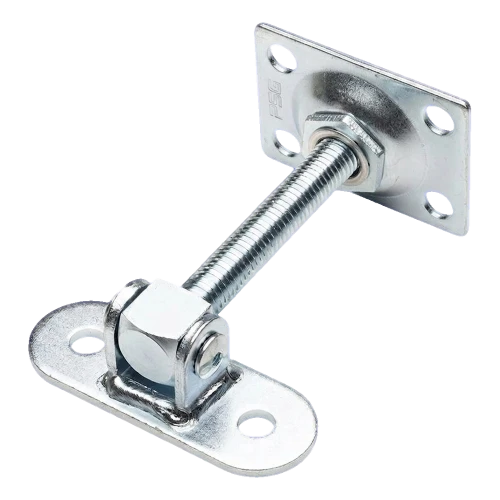

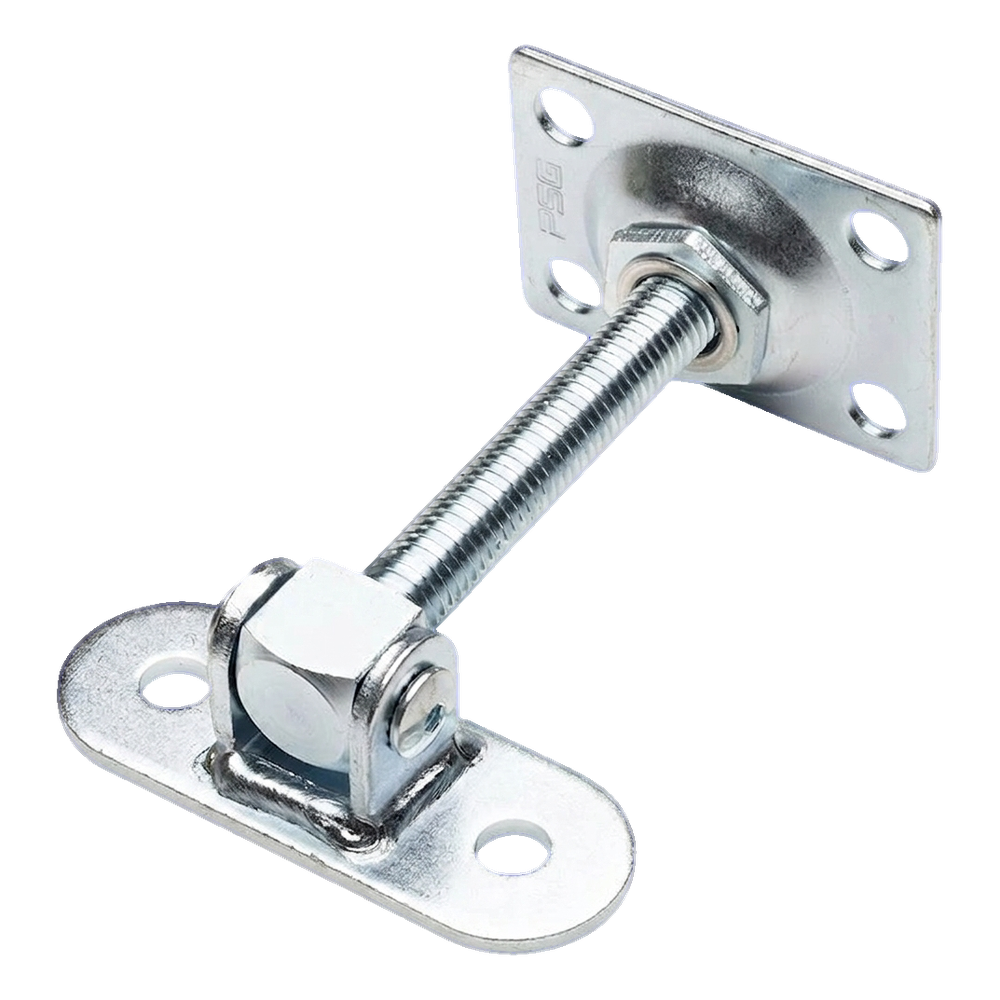

Das Scharnier besteht aus drei Hauptelementen: U-Halter (am Schild am Torflügel befestigt), Gewindestift M14 mit Verstellmutter und Platte (Montageplatte am Pfosten befestigt). Der U-Halter ermöglicht die Drehung des Bolzens, und die Mutter am Stift ermöglicht eine präzise Höhenverstellung des Flügels. Vier Montagelöcher mit Durchmesser Ø10,5 mm in der Platte sorgen für eine sichere und stabile Befestigung am Zaunpfosten.
Die Verstellung ist jederzeit möglich – es genügt, die Mutter zu lösen oder anzuziehen, um die Position des Flügels zu korrigieren. Dadurch kann der Installateur das Tor präzise nivellieren, auch nach längerer Nutzungszeit, was kostspielige Serviceeingriffe eliminiert.
Hersteller: PSG
Technische Daten
| Gewindeart | M14 |
| Montageart | Mit Schild |
| Material | Stahl |
